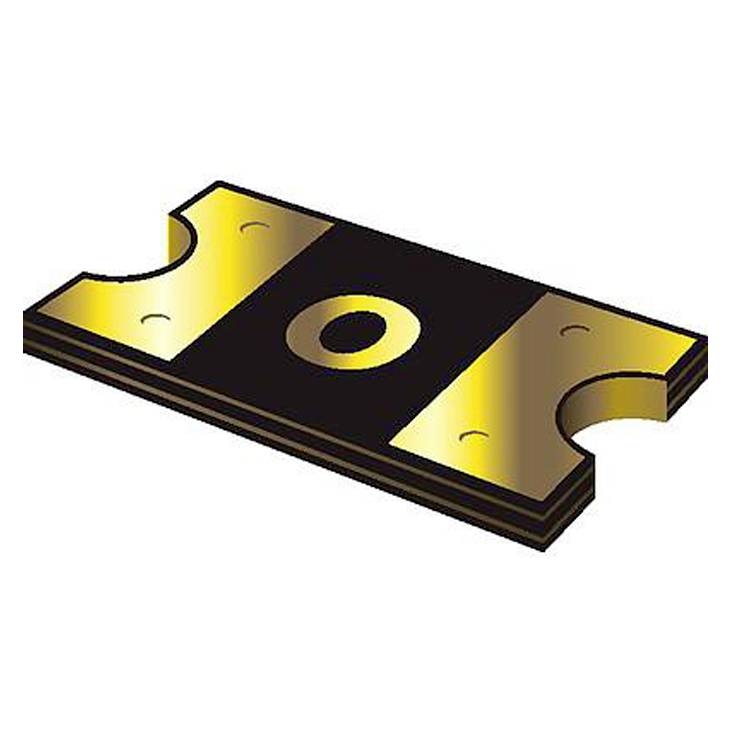

Ilustrační obrázek
Ilustrační obrázek
Schurter PFNF.035.2 PFNF.035.2 SMD pojistka 0.35 A 6 V/DC Množství 1 ks Piece
EAN:
Označení výrobce:
Objednací číslo:
Druh obalu
Piece
Kategorie produktu
SMD pojistka
Jmenovité napětí
6 V/DC
Jmenovitý proud - filtr
350 mA
Délka
3.40 mm
Datasheety: (PDF)
Množství (Ks)
Sleva
Cena balení (Bez DPH.)
10
-
11,56 Kč
30
6% = 0,70 Kč
10,86 Kč
50
13% = 1,47 Kč
10,09 Kč
100
15% = 1,75 Kč
9,81 Kč
200
18% = 2,07 Kč
9,49 Kč
400
21% = 2,42 Kč
9,14 Kč
1000
26% = 2,98 Kč
8,58 Kč
Množstevní slevy se liší podle prodejce
Ušetříte 0,00 Kč
Počet
Min.: 10
Násobky: 10
Celková cena (11,56 Kč / kus)
115,60 Kč
Bez DPH.
14denní lhůta pro vrácení zboží je zahrnuta v ceně
Technické parametry
- Řada: PFNF
- Rozměry: Délka 3,4 mm
- Rozměry: Šířka 1,8 mm
- Rozměry: Výška: 0,85 mm
- Jmenovité napětí při 50/60Hz: 6 v DC
- Jmenovitý proud: 0,35 A
- Schváleno: CULus, TÜV, CE
- Konstrukce 1206
- Materiál kontaktu: Poniklovaný a pozlacený
- Použití: Ochrana proti nadproudu a zkratu zařízení |ideální pro použití s USB přípojkami, s hlavovými deskami pro PC, PDA, digitální fotoaparáty, ochrana herních konzolí
- Poznámka: Tyto součásti jsou navrženy pro ochranu proti nadproudu a přehřátí. Nejsou určeny pro trvalé opakující se spínací procesy. |musí být při manipulaci s výrobky, které přicházejí do styku s elektrickým napětím, dodržena platná ustanovení VDE.
- Typ připojení: SMD
- Rozsah provozních teplot: Min.: -40 °C.
- Rozsah provozních teplot: Max.: 85 °C.
- Vypínací proud max. 100 a
- max. Odpor 1 hodina po vypnutí: 1.200 mOhm
- Doba aktivace při deklarovaného vztažném proudu IS: 0,1 s.
- Ztrátový výkon, max.: 0,6 W.
- Pájitelnost 245 °C / 3 s
- Druh obalu
Piece
- Kategorie produktu
SMD pojistka
- Jmenovité napětí
6 V/DC
- Jmenovitý proud
0.35 A
- Jmenovitý proud - filtr
350 mA
- Přerušovací spínací proud
100 A
- Vypínání
100 A
- Délka
3.40 mm
- Obsah
1 ks
- Splňuje RoHS
ano
- Typ
PFNF.035.2
Ke stažení
List technických údajů
List technických údajů 3306349 Schurter PFNF.035.2 PFNF.035.2 SMD pojistka 0.35 A 6 V/DC Množství 1 ks Piece
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 3306349 Schurter PFNF.035.2 PFNF.035.2 SMD pojistka 0.35 A 6 V/DC Množství 1 ks Piece
Popis
Samočinné prvky pojistky
Nízký ztrátový výkon díky malému odporu při normálním provozu
Ochrana proti nadproudu a zkratu zařízení
Způsob účinku je založen na PTC efektu. V normálním provozu je odpor prvků velmi malý, takže dochází pouze k malým ztrátám výkonu. V případě závady, např. zkratu nebo nadproudu, se hodnota odporu této součásti zvyšuje a chrání zařízení. Po odstranění chyby a vypnutého napájecího napětí se prvek rychle vrátí do svého stavu s nízkým odporem
Přímo pájitelné na DPS
Tento text byl přeložen strojově.
Nízký ztrátový výkon díky malému odporu při normálním provozu
Ochrana proti nadproudu a zkratu zařízení
Způsob účinku je založen na PTC efektu. V normálním provozu je odpor prvků velmi malý, takže dochází pouze k malým ztrátám výkonu. V případě závady, např. zkratu nebo nadproudu, se hodnota odporu této součásti zvyšuje a chrání zařízení. Po odstranění chyby a vypnutého napájecího napětí se prvek rychle vrátí do svého stavu s nízkým odporem
Přímo pájitelné na DPS
Tento text byl přeložen strojově.
Doplňující informace
Tyto součásti jsou navrženy pro ochranu proti nadproudu a přehřátí. Nejsou určeny pro trvalé opakující se spínací činnosti. |musí být při manipulaci s výrobky, které přicházejí do styku s elektrickým napětím, dodržena platná VDE pravidla.
