Schurter 3101.0120, 3101.0120 držák pojistky, 1 ks

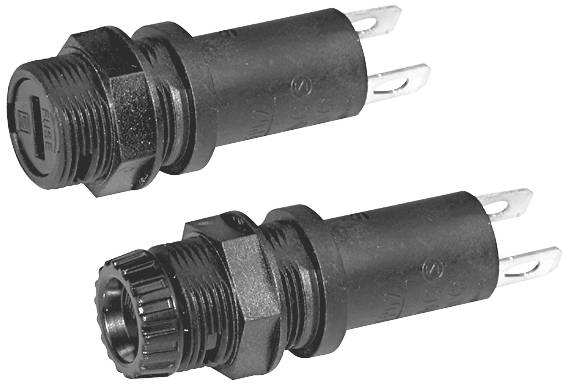

Dva černé, válcové konektory s plastovým pouzdrem a kovovým závitem, které se používají pro elektrické připojení.

Ilustrační obrázek

Kategorie produktu

držák pojistky

Vhodné pro

pojistky 5 x 20 mm

Materiál

termoplast

Krytí

IP40

Počet pojistek

Datasheety: (PDF)

Okamžité doručení: Po 12. 10.

55 Ks

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Množství (Ks)

Sleva

Cena balení (Bez DPH.)

Množstevní slevy se liší podle prodejce

Ušetříte 0,00 Kč

Počet

Celková cena (95,03 Kč / kus)

95,03 Kč

Bez DPH.

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Hlavní benefity

Držák pro pojistku

Dodatečné informace:

Technické parametry

Řada: FPG1
Rozměry: Výška: 46,5 mm
Schváleno: CULus, VDE, KTL
Provedení: Uzavřené
Montáž: Montáž čelního panelu
Upevnění: Šroubová matice
Materiál kontaktu: Pocínovaná slitina mědi
Použití: Pro pojistky G 5 x 20 mm
Materiál pouzdra: Termoplast (UL 94V-0)
Označení: Logo, typ, jmenovité napětí, jmenovitý proud, jmenovitý výkon, zkušební značky
Barva: černá
Typ připojení: Plochý konektor 4,8 x 0,5 mm
Průměr: 15 mm
Hmotnost: 5,7 g
Rozsah provozních teplot: Min.: -40 °C.
Rozsah provozních teplot: Max.: 85 °C.
Jmenovitý proud 10 A
Dielektrická pevnost: 3 kV
Impulsní výdržné napětí: 4 kV
JMENOVITÉ NAPĚTÍ 250 V AC
Odpor kontaktu, max.: 10 mOhm
Izolační odpor 10 MOhm
Jmenovitý příkon: 2,5 W.
Pájitelnost 350 °C / 3 s
Normy IEC 60335-1
Třída izolace: IP40
Ochrana proti dotyku: PC2

Kategorie produktu: držák pojistky

Materiál: termoplast

: IP40

Vhodné pro: pojistky 5 x 20 mm

Počet pojistek: 1

Provedení: S uchopením prstem

Třída dotykové ochrany: PC2

Hmotnost: 5.70 g

Min. teplota: -40 °C

Max. teplota: 85 °C

V: 46.50 mm

(Ø): 15.00 mm

Rozměry: Höhe: 46.5 mm. Durchmesser: 15 mm mm

Obsah: 1 ks

Rozm.: (Ø x v) 15.00 mm x 46.50 mm

Splňuje RoHS: ano

Typ: 3101.0120

Ke stažení

List technických údajů

List technických údajů 3306379 Schurter 3101.0120, 3101.0120 držák pojistky, 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3306379 Schurter 3101.0120, 3101.0120 držák pojistky, 1 ks

Popis

• Uzavřený držák pojistek pro pojistku o průměru 5 x 20 mm s pojistkou na prsty pro otevření rukou, stojící
• Pájené a zásuvkové přípojky 4,8 x 0,5mm pro montáž na desku plošných spojů
• Montáž: Do desek, přední strana
• Upevnění: Šroubovací matice SW14
• Utěsněné ze zadní strany
• Pro zařízení s třídou ochrany I podle IEC 60068-1, např. pro domácí spotřebiče, lékařské přístroje atd.

Tento text byl přeložen strojově.
