Schurter 3-156-264 trubičková pojistka (Ø x v) 37.8 mm x 40.7 mm 150 A Množství 1 ks Piece

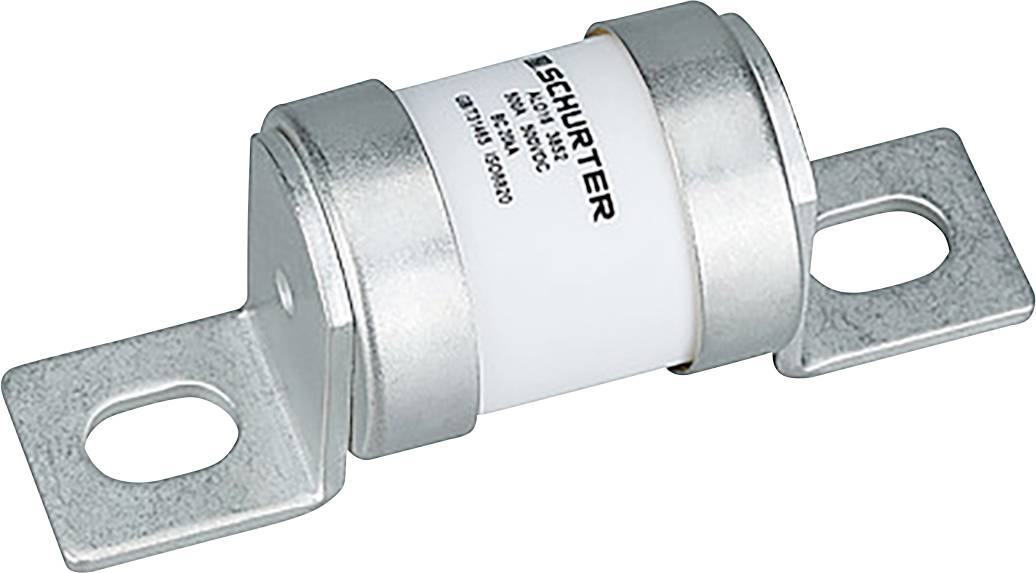

'Válcová elektrická pojistka se strmeními čepičkami a montážními konzolami, označena 45 A, 800 VAC, značka Schurter.'

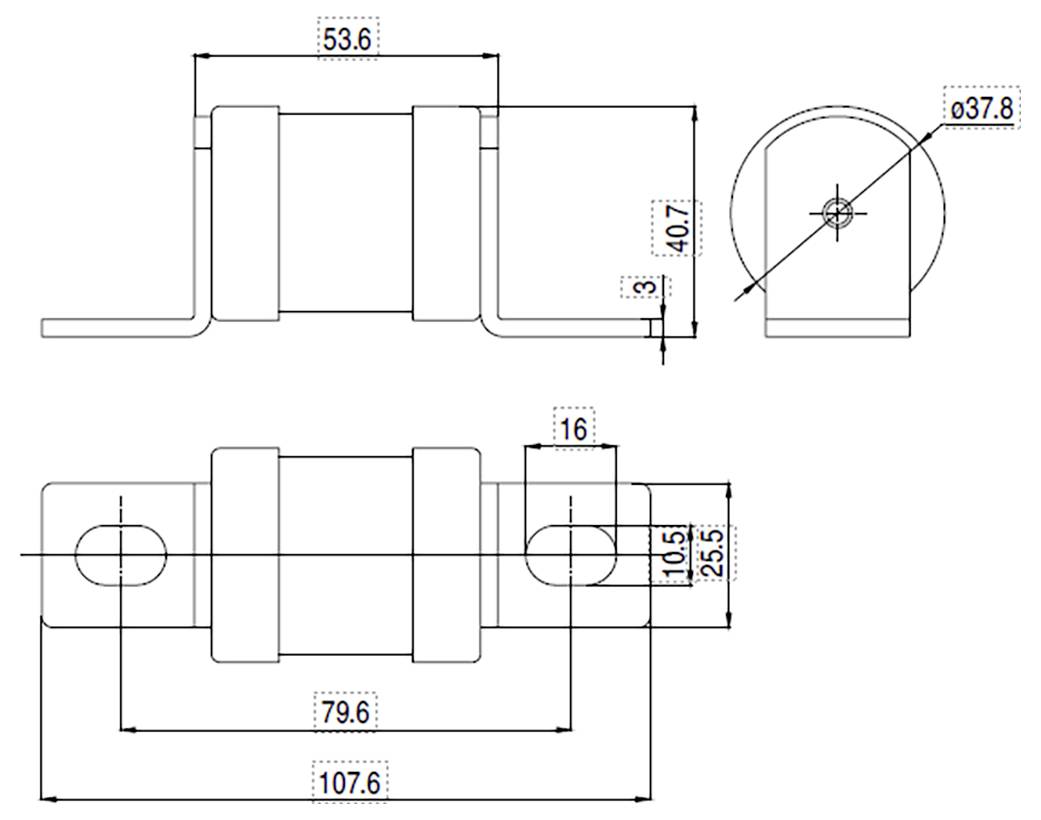

Technický výkres mechanické součásti s rozměry označenými v milimetrech, obsahující obdélníkové a kruhové prvky.

1/2

Druh obalu

Piece

Kategorie produktu

trubičková pojistka

Jmenovitý proud - filtr

150 A

Délka

107.6 mm

(Ø)

37.8 mm

Datasheety: (PDF)

Doručení: Út 29. 12. 2026

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Min.: 102

Násobky: 102

Celková cena (619,01 Kč / kus)

63 139,02 Kč

Bez DPH.

Doprava zdarma

Včetně 14denního práva na vrácení

Nahlásit právní incident

Hlavní benefity

EV si. ALO16 3852 str. B 500 V/DC 150 A

Pro výkonovou elektroniku v automobilech
Vysoký vypínací výkon 50 kA při 1 000 v DC
Axiální nebo nižší upevnění pomocí šroubu
Vysoká tepelná odolnost: -40...+125°C.
Odolnost proti vibracím podle IEC 60068-2-6, Test FC
Mechanický šok podle MIL-STD-202, Method 213 Condition C.
Odolnost vůči chemickému zatížení

Technické parametry

Řada: ALO
Montáž: Šroubovací
Pouzdro 38 x 52 mm
Použití: Typické oblasti použití jsou systémy řízení baterie, řízení pohonu a další komponenty v vysokonapěťovém systému elektrických vozidel.
Materiál pouzdra: Keramika
Integrál taveniny: 7.320 A²/S.
Jmenovitý výkon vypnutí: 20 kA
JMENOVITÉ NAPĚTÍ V/DC 500 V/DC
Provedení: Zajištění šroubů

Druh obalu: Piece

Kategorie produktu: trubičková pojistka

Rozm.: (Ø x v) 37.8 mm x 40.7 mm

Jmenovitý proud: 150 A

Jmenovitý proud - filtr: 150 A

Vypínání: 20 kA

Vzhled pojistky: keramická trubice

Délka: 107.6 mm

(Ø): 37.8 mm

Zkušební značky: UL 248-20, ISO 8820-8, GB/T31465.6, JASUO D622

Obsah: 1 ks

Splňuje RoHS: ano

Typ: 3-156-264

V: 40.7 mm

Rastr (rozteč): 79.6 mm

Ztrátový výkon: 20 W

Materiál kontaktu: slitina mědi pocínovaná

Max. teplota: 125 °C

Min. teplota: -40 °C

Varianty(Všechny ceny jsou bez DPH.)

Délka

Jmenovitý proud - filtr

(Ø)

Vzhled pojistky

Rozm.

Druh obalu

Schurter 3-156-224 trubičková pojistka (Ø x d) 31.6 mm x 94 mm 100 A Množství 1 ks Piece

Objednací číslo:3738381

94 mm

100 A

31.6 mm

keramická trubice

(Ø x d) 31.6 mm x 94 mm

Piece

Schurter 3-156-225 trubičková pojistka (Ø x d) 31.6 mm x 94 mm 125 A Množství 1 ks Piece

Objednací číslo:3738382

94 mm

125 A

31.6 mm

keramická trubice

(Ø x d) 31.6 mm x 94 mm

Piece

Schurter 3-156-226 trubičková pojistka (Ø x d) 31.6 mm x 94 mm 150 A Množství 1 ks Piece

Objednací číslo:3738383

94 mm

150 A

31.6 mm

keramická trubice

(Ø x d) 31.6 mm x 94 mm

Piece

Schurter 3-156-227 trubičková pojistka (Ø x d) 31.6 mm x 94 mm 200 A Množství 1 ks Piece

Objednací číslo:3738384

94 mm

200 A

31.6 mm

keramická trubice

(Ø x d) 31.6 mm x 94 mm

Piece

Schurter 3-156-228 trubičková pojistka (Ø x d) 31.6 mm x 94 mm 250 A Množství 1 ks Piece

Objednací číslo:3738385

94 mm

250 A

31.6 mm

keramická trubice

(Ø x d) 31.6 mm x 94 mm

Piece

Schurter 3-156-229 trubičková pojistka (Ø x d) 31.6 mm x 94 mm 300 A Množství 1 ks Piece

Objednací číslo:3738386

94 mm

300 A

31.6 mm

keramická trubice

(Ø x d) 31.6 mm x 94 mm

Piece

Schurter 3-156-230 trubičková pojistka (Ø x d) 31.6 mm x 94 mm 350 A Množství 1 ks Piece

Objednací číslo:3738387

94 mm

350 A

31.6 mm

keramická trubice

(Ø x d) 31.6 mm x 94 mm

Piece

Schurter 3-156-231 trubičková pojistka (Ø x d) 31.6 mm x 90 mm 100 A Množství 1 ks Piece

Objednací číslo:3738388

90 mm

100 A

31.6 mm

keramická trubice

(Ø x d) 31.6 mm x 90 mm

Piece

Schurter 3-156-232 trubičková pojistka (Ø x d) 31.6 mm x 90 mm 125 A Množství 1 ks Piece

Objednací číslo:3738389

90 mm

125 A

31.6 mm

keramická trubice

(Ø x d) 31.6 mm x 90 mm

Piece

Schurter 3-156-233 trubičková pojistka (Ø x d) 31.6 mm x 90 mm 150 A Množství 1 ks Piece

Objednací číslo:3738390

90 mm

150 A

31.6 mm

keramická trubice

(Ø x d) 31.6 mm x 90 mm

Piece

Ke stažení

List technických údajů

List technických údajů 3738413 Schurter 3-156-264 trubičková pojistka (Ø x v) 37.8 mm x 40.7 mm 150 A Množství 1 ks Piece

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3738413 Schurter 3-156-264 trubičková pojistka (Ø x v) 37.8 mm x 40.7 mm 150 A Množství 1 ks Piece

Popis

Pojistka Schurter EV ALO 38 x 52 mm, 500 v/DC, 150 A.
