Schneider Electric Zásuvka s ochranou proti dotyku Asfora Signální bílá (RAL 9003) EPH2970221D 1 ks

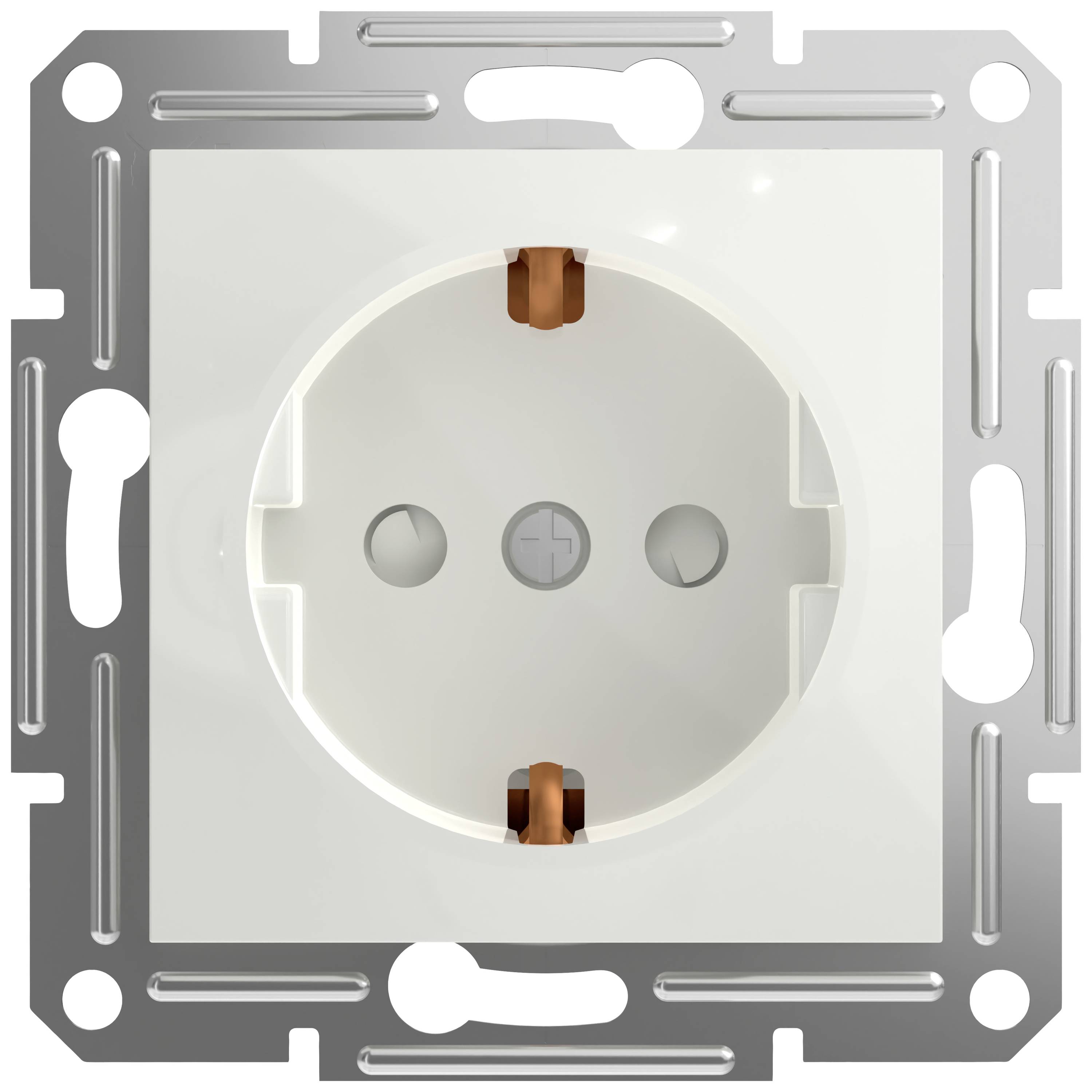

Bílá zásuvka, vsazená do obdélníkové kovové desky, zobrazuje čelní pohled se dvěma kulatými otvory a uzemňovacím kolíkem.

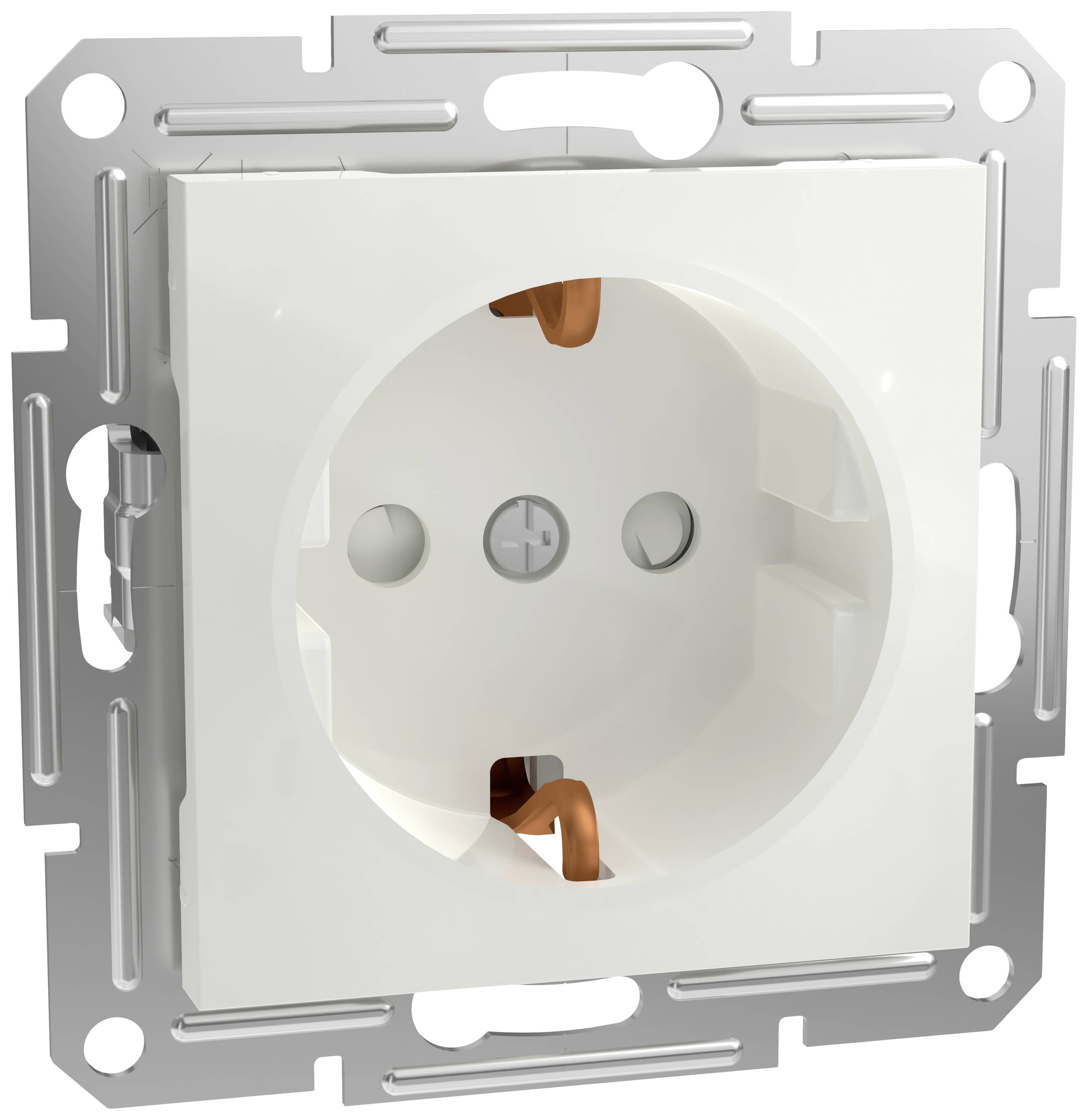

Bílá zapuštěná zásuvka s kovovým rámečkem, zobrazená z čelního pohledu, ukazuje uzemnění a kontaktní otvory pro elektrické připojení.

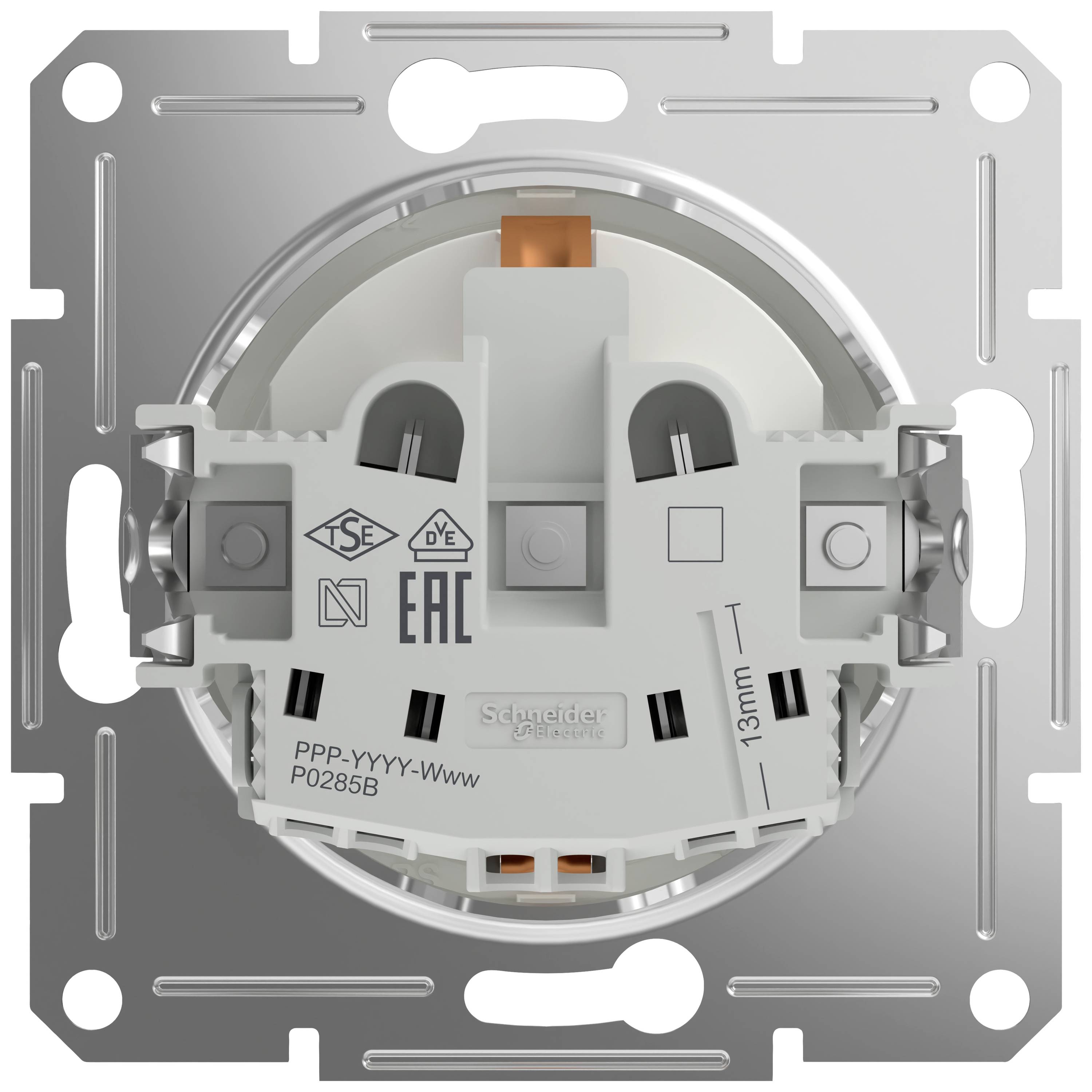

Zadní strana spínače s několika certifikačními štítky a značkami, včetně značky pro 3mm šrouby.

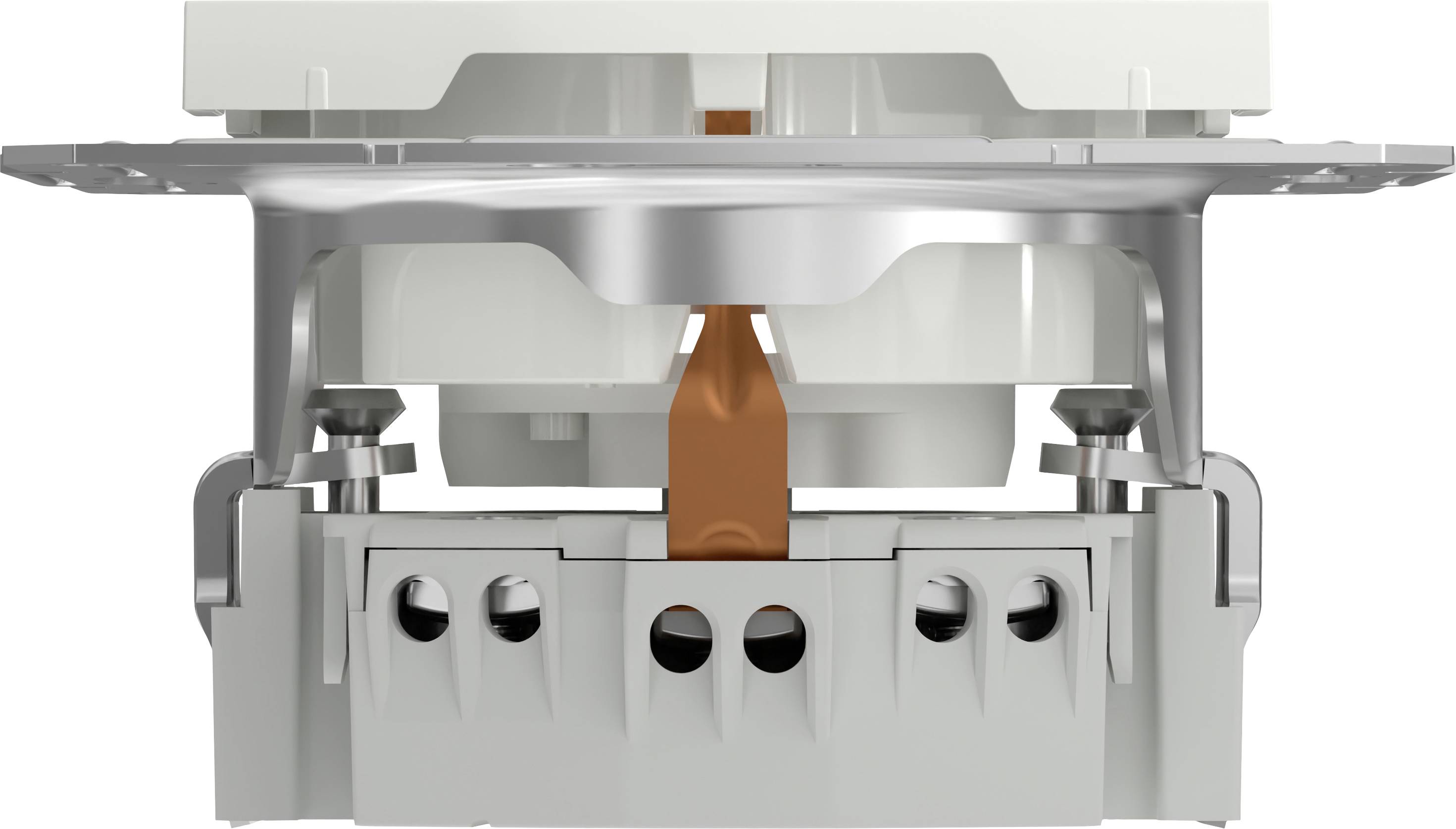

Příčný řez elektrickým spínačem se zřetelnými vnitřními komponenty, včetně elektrických svorek a mechanických dílů.

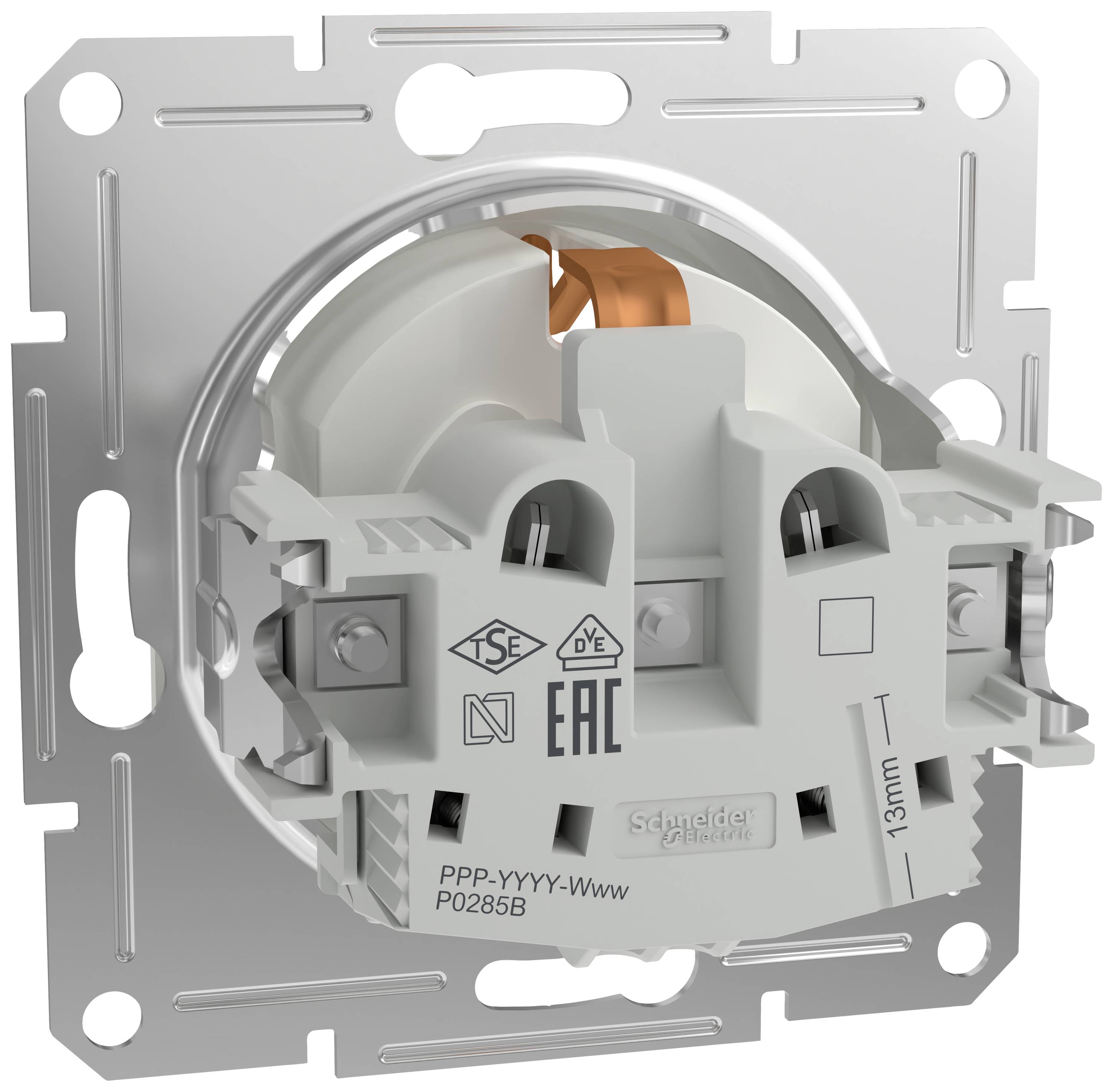

Stříbrný, kulatý elektrický konektor s montážní deskou. Obsahuje značení jako 'EAC' a rozměrovou jednotku '13 mm'.

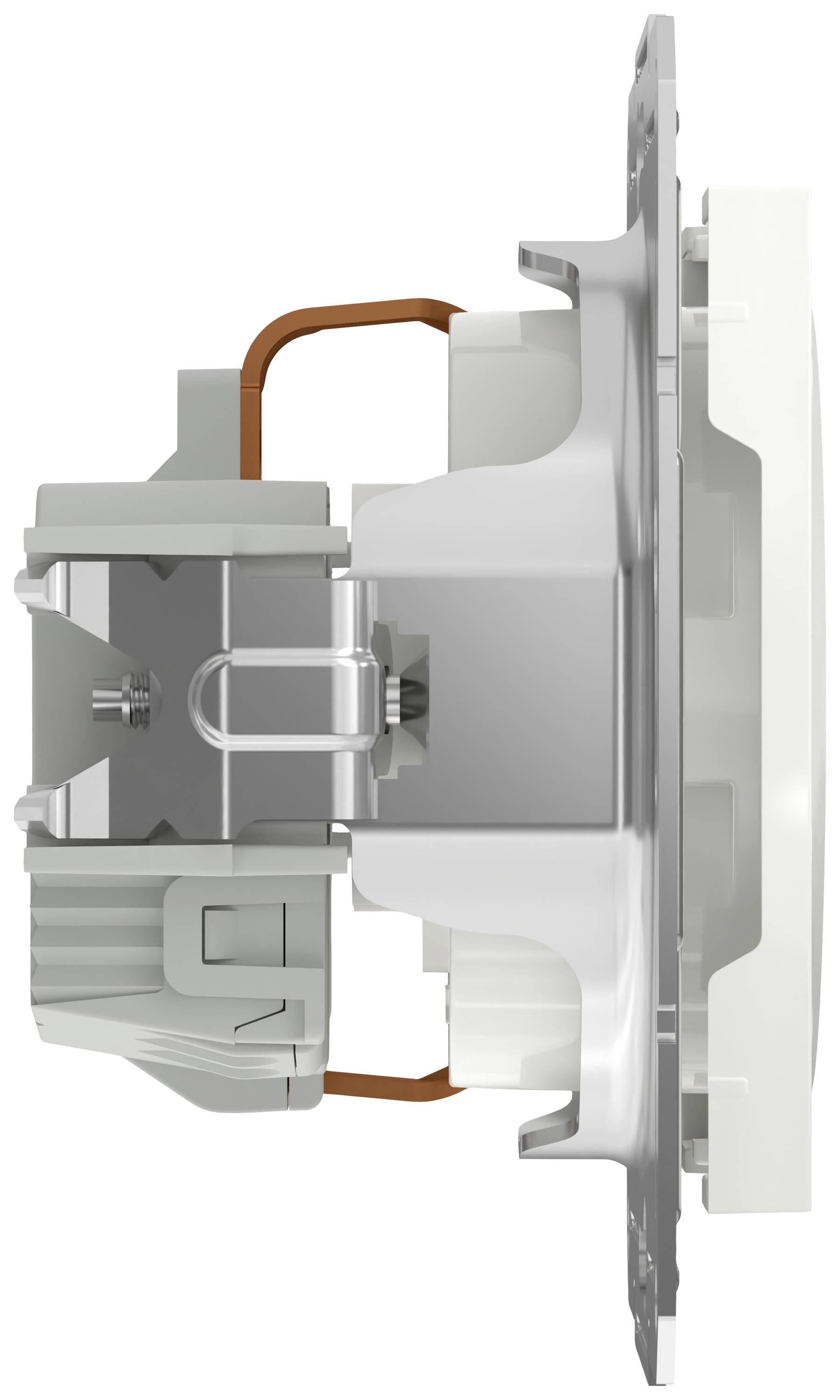

Boční pohled reproduktoru s technickými komponenty a kovovým rámem, zobrazující detaily konstrukčního řešení a připojení.

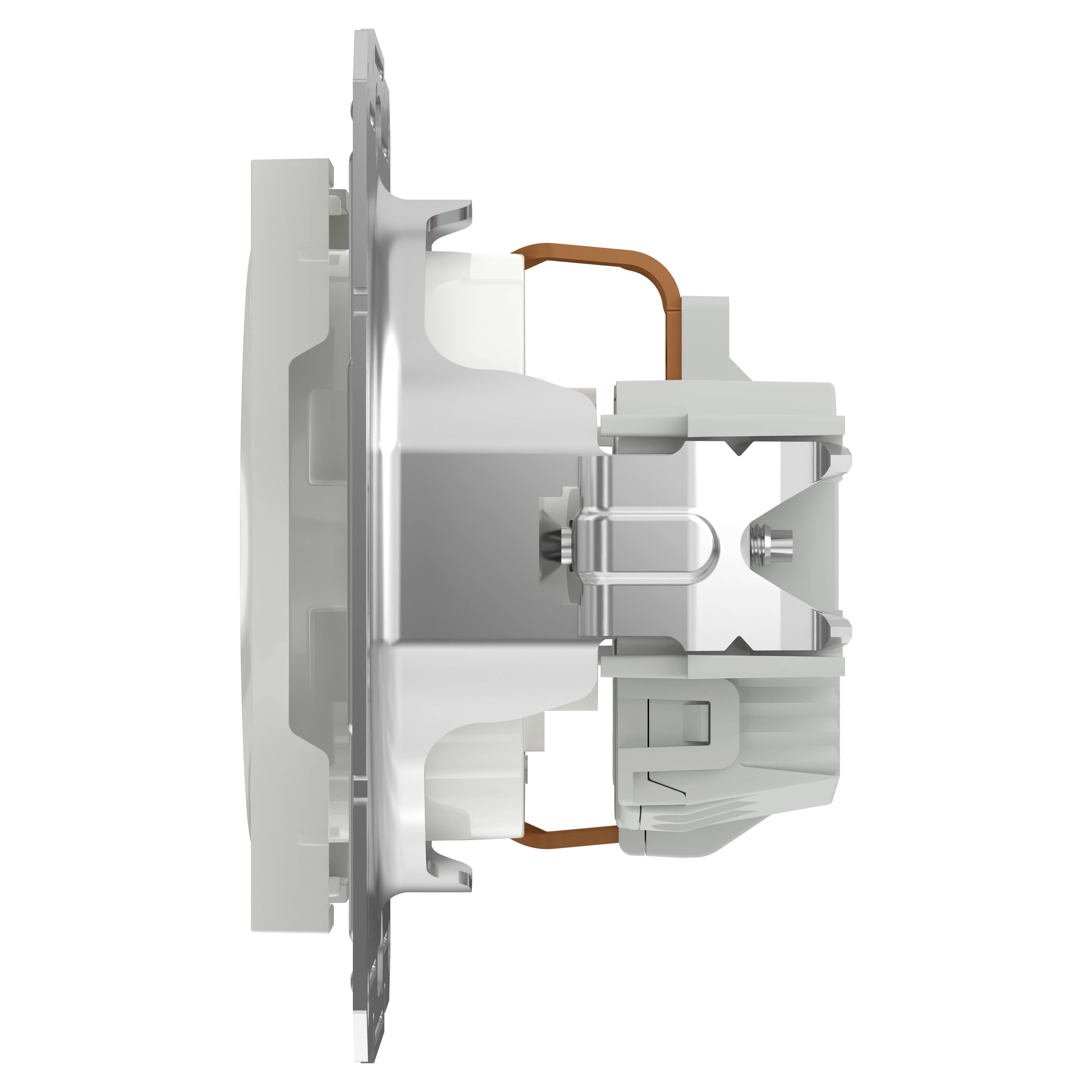

Kovový díl s elektrickým připojením, boční pohled. Pravděpodobně elektrický spínač nebo zásuvka pro technické aplikace.

Příčný řez stropním svítidlem ukazuje interní komponenty a jejich uspořádání pro optimální rozptyl světla a montáž.

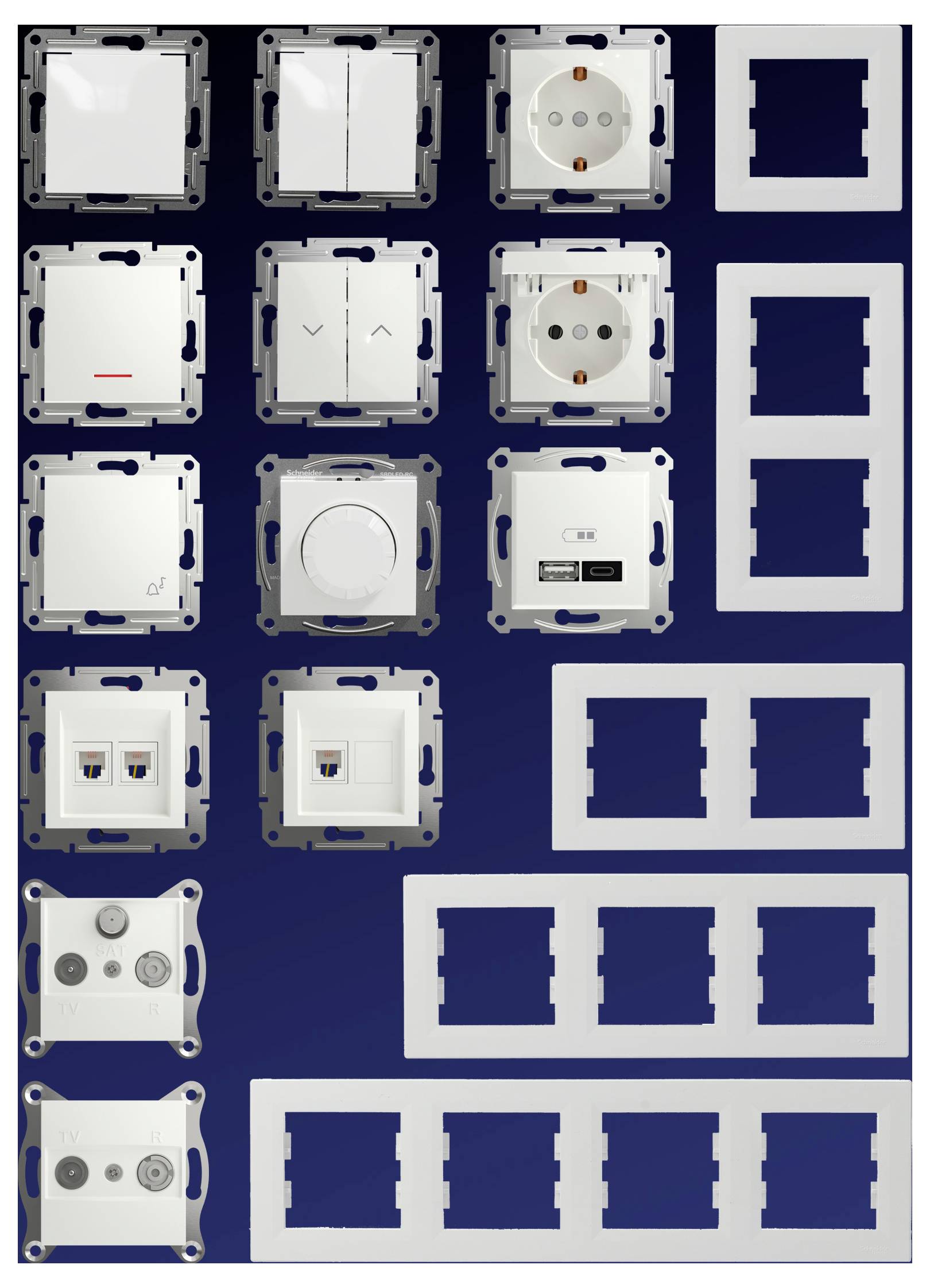

Různorodé modulární elektrické spínače, zásuvky a ovládací krytky uspořádané v mřížce na tmavě modrém pozadí.

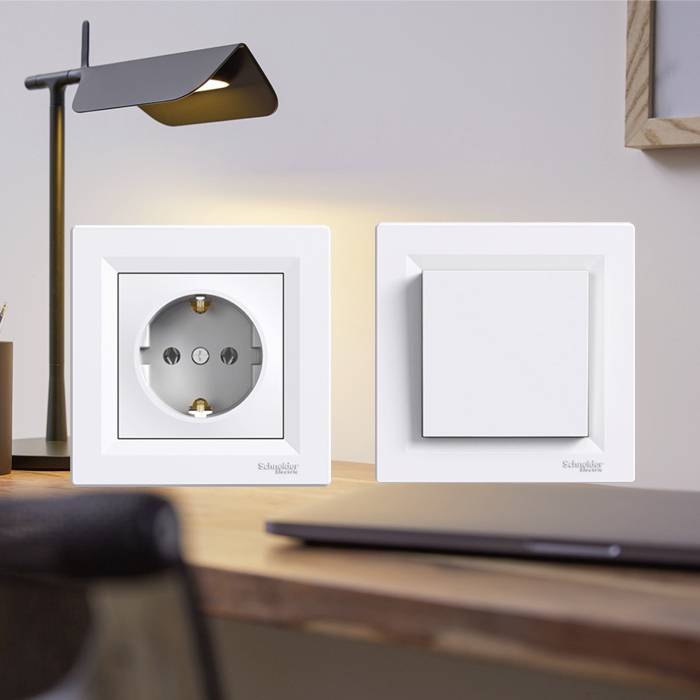

Dva bílé vypínače, jeden se zásuvkou, na dřevěném psacím stole. V pozadí černá lampa a dřevěný rám.

Muž a žena stojí před modrou stěnou. Vlevo stativ, vpravo asfora spínače: zásuvky, spínače, USB nabíječka. Text: 'Designové spínače Asfora: Všechny funkce, které potřebuješ.'

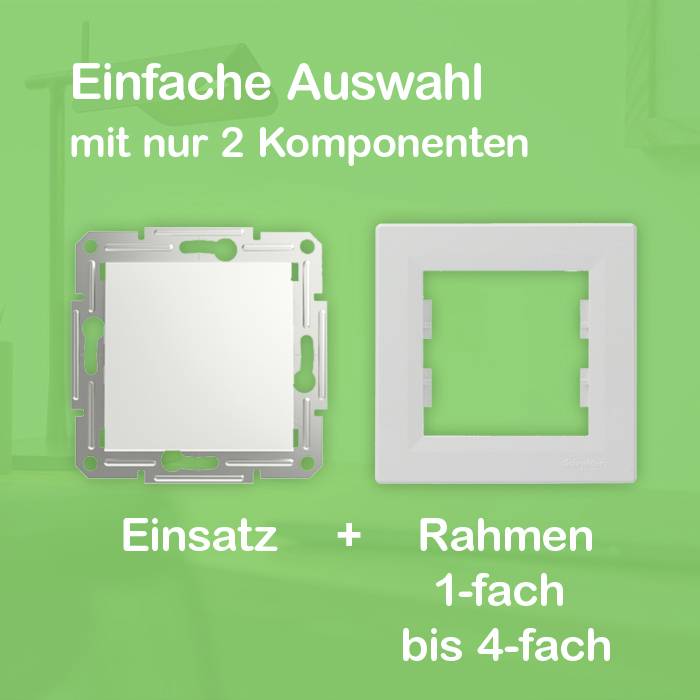

Jednoduchý výběr s pouhými 2 komponenty: přístroj a rámeček, v provedeních od 1 do 4 míst.

1/12

Datasheety: (PDF)

Není k dispozici

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Nahlásit právní incident

Hlavní benefity

Schneider Electric Asfora Schuko zásuvka 16 a, ochrana proti dotyku, Schuko zásuvka, šroubové svorky, zásuvka pod omítku, bílá

Sortiment spínačů Busch & Jaeger

Technické parametry

Provedení: Schneider Electric, zásuvka 16 a se zvýšenou ochranou proti dotyku, UP, Asfora, EPH2970221D

Funkce: Zásuvka s ochranou proti dotyku

Kategorie produktu: spínací program

Série nástěnných vypínačů: Asfora

Barva: Signální bílá (RAL 9003)

Jmenovité napětí: 250 V/AC

Jmenovitý proud: 16 A

Spínací výkon: 3680 W

: IP20

Obsah: 1 ks

Materiál: ABS

Norma VDE: 0620-1

Ke stažení

List technických údajů

List technických údajů 2997236 Schneider Electric Zásuvka s ochranou proti dotyku Asfora Signální bílá (RAL 9003) EPH2970221D 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2997236 Schneider Electric Zásuvka s ochranou proti dotyku Asfora Signální bílá (RAL 9003) EPH2970221D 1 ks

Popis

Tento přístroj Schneider Electric je zásuvka 16 a / 230 v AC se zvýšenou ochranou proti dotyku designové čáry Asfora, bez rámečku v bílé barvě. Konfigurace zásuvky je 2P + E uzemnění se zvýšenou ochranou proti dotyku. Upevnění přístroje pomocí šroubů nebo drápek. Tato zásuvka je opatřena integrovanou ochranou proti doteku. Jeho provozní napětí je 250 v/AC a jmenovitý proud při 16 A. rozsah výkonu tohoto přístroje je 3680 W. Tento přístroj umožňuje zarovnanou montáž pod omítku. Rozměry jsou (Š) 71 mm x (H) 71 mm x (T) 42 mm a hloubka projekce je 10 mm. Váží 69 g. Barva tohoto přístroje je bílá (RAL 9003) s lesklým povrchem. Je vyroben z ABS (akrylonitril-butadien-styren). Dosahuje stupně krytí IP20. Asfora obsahuje elegantní řízení pro spínače a zásuvky, stmívač pro osvětlení vnitřních i venkovních prostor, rolety a zásuvky pro TV/R/SAT, proud, data a USB. Všechny výrobky společnosti Asfora odpovídají nejnovějším normám a jsou vyrobeny z odolných materiálů, které vydrží každodenní použití po léta. Přístroj splňuje také normu IEC 60884-1. Obdržel také certifikáty TSE a VDE.
Kompletní přístroj se skládá z vložky pod omítku s čelním krytem (viz produktová fotografie). Zařízení je třeba ještě doplnit rámečkem Asfora (bílý).

Tento text byl přeložen strojově.

Obsah balení

Kompletní přístroj: Vložka pod omítku s čelním krytem.

Doplňující informace

Součásti důležité pro bezpečnost - instalace pouze odborníkem

Požadavky na systém

1násobný rámeček Asfora, bílá: EPH5800121D
2násobný rámeček, horizontální, Asfora, bílá: EPH5800221D
6násobný rámeček, horizontální, Asfora, bílá: EPH5800321D 3
6násobný rámeček, horizontální, Asfora, bílá: EPH5800421D 4
2násobný rámeček, vertikální, Asfora bílá: EPH5810221D
6násobný rámeček, vertikální, Asfora bílá: EPH5810321D 3
Záslepka Asfora, bílá: EPH5670121D
