Schneider Electric Tlačítko se symbolem zvonku Asfora Signální bílá (RAL 9003) EPH0870121D 1 ks

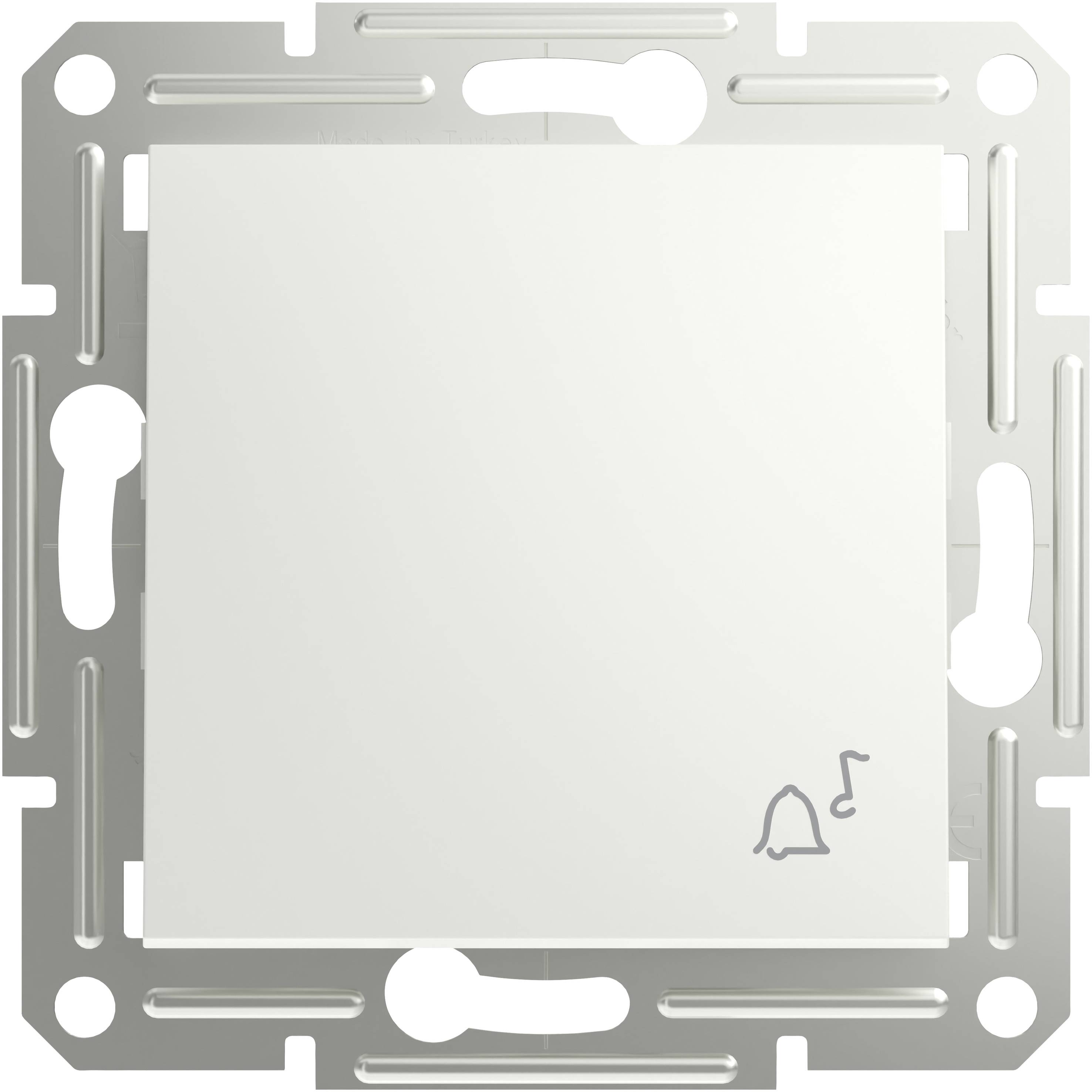

Bílý vypínač s elektrickým zvonkem a symbolem noty, připevněný na obdélníkové kovovém podkladu.

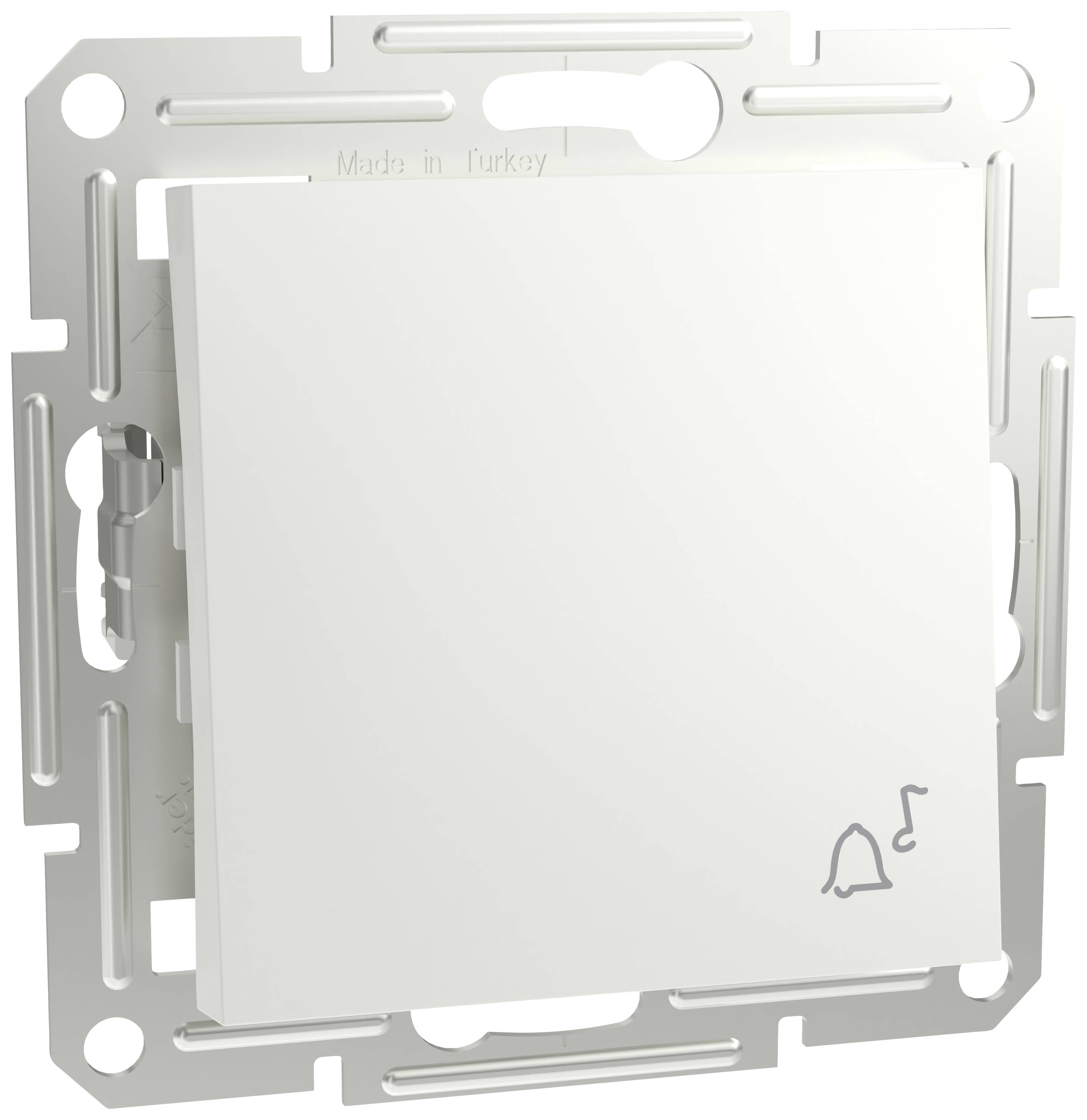

Čtvercový bílý spínač osvětlení s tlačítkem zvonku a symbolem hudebních not v pravém dolním rohu, připevněný na kovovém podkladu.

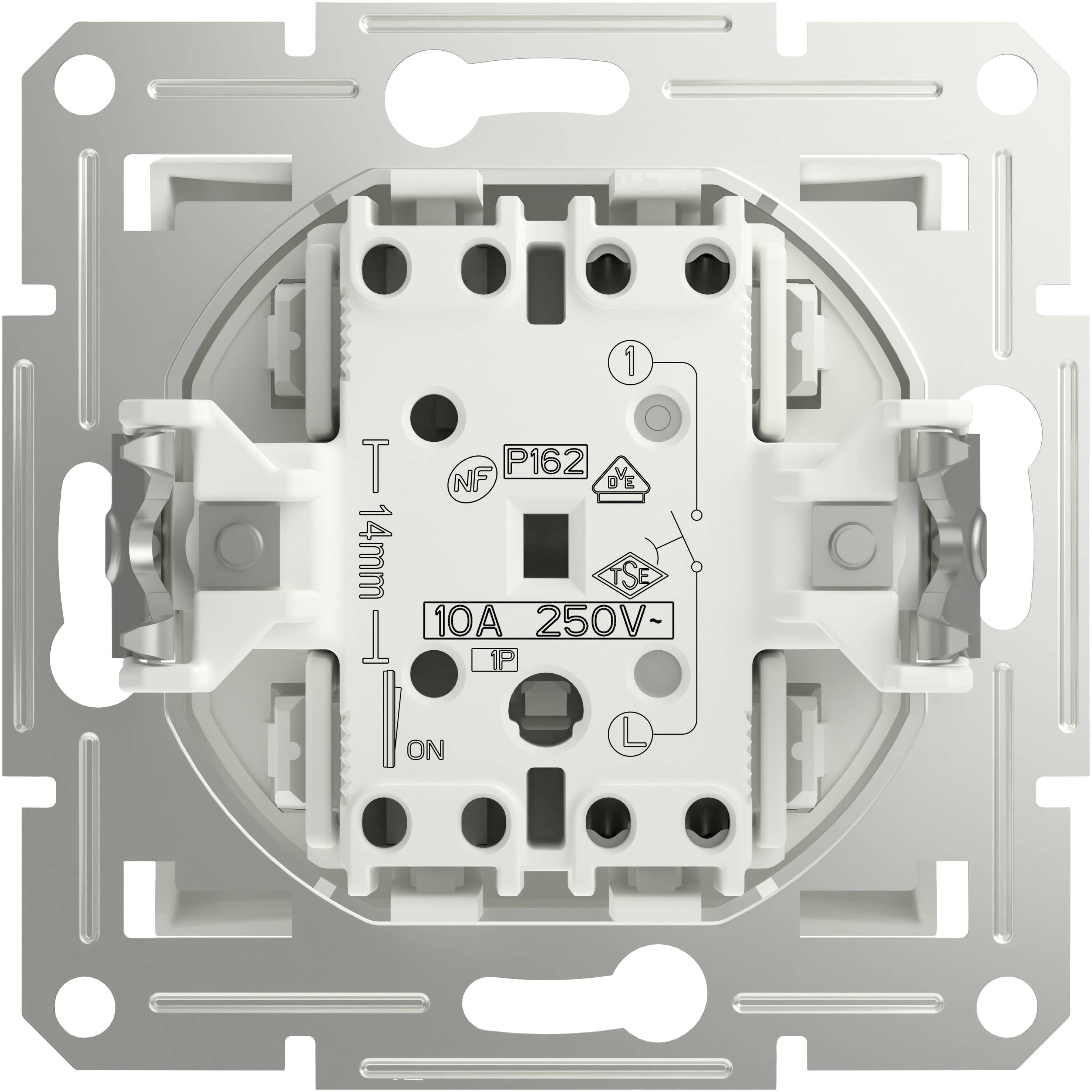

Vestavná elektroinstalační krabice s technickým potiskem, zobrazující elektrické specifikace: 10A, 250V. Šroubové svorky nahoře a dole.

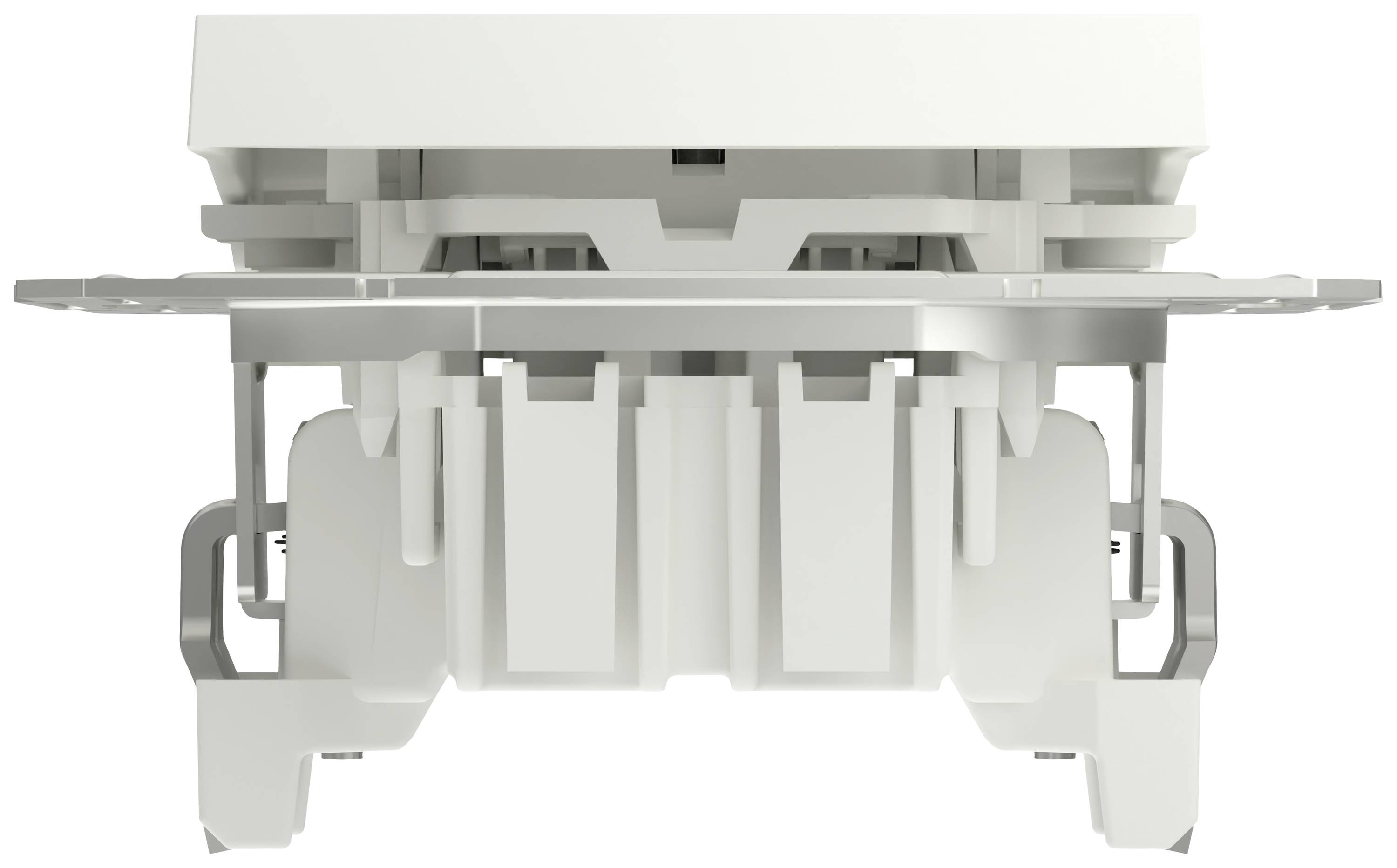

Bílá elektrická zásuvka v detailním pohledu, zobrazená čelně, ukazuje detaily mechanické struktury a připojení.

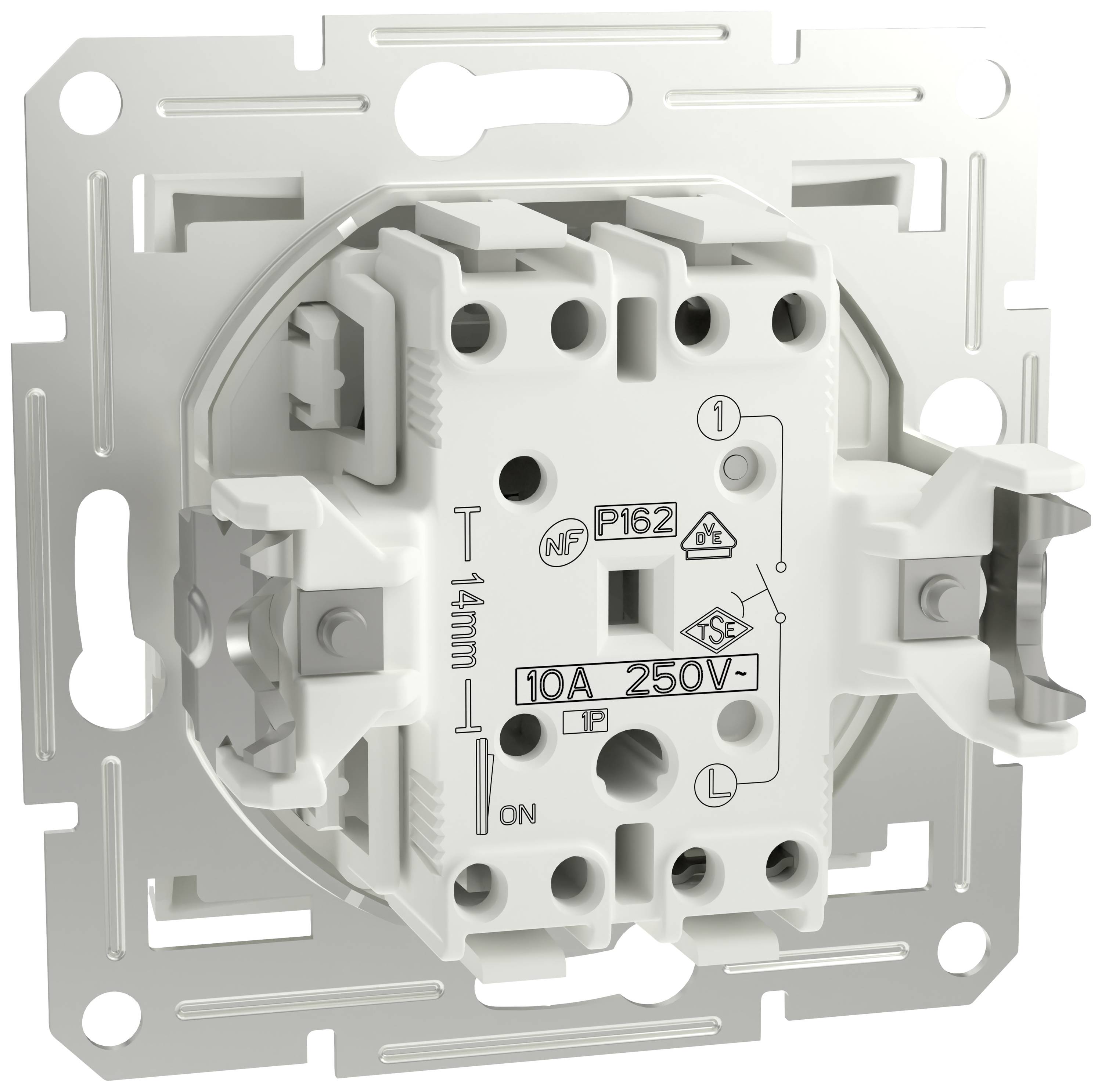

Vestavná montážní krabice pro elektrický spínač, vhodná pro 10 ampérů a 250 voltů, se šroubovacími svorkami pro připojení vodičů.

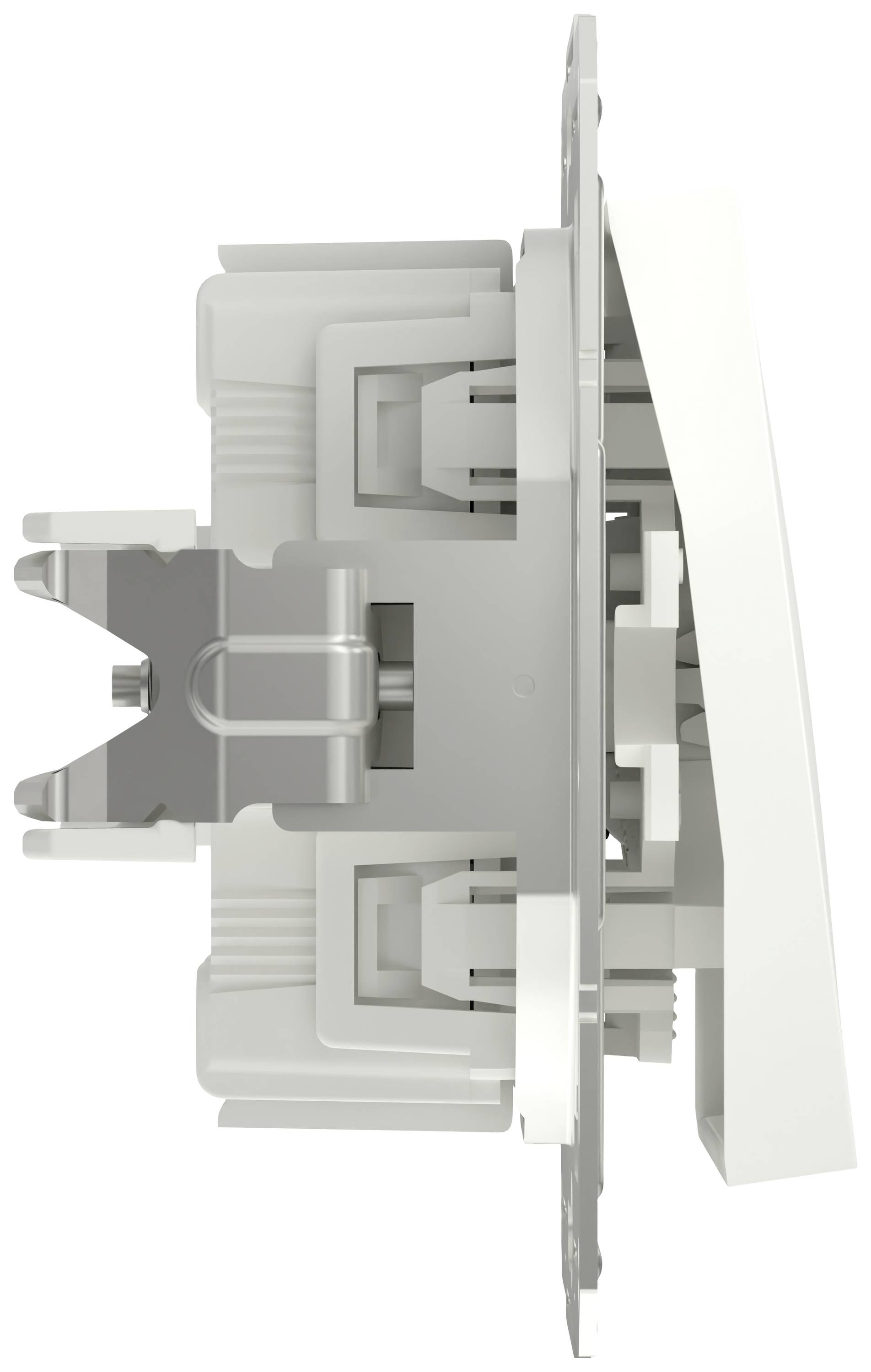

Boční pohled na nástěnný vypínač. Zobrazuje vnitřní mechanismus a propojovací prvky elektrické spínací jednotky.

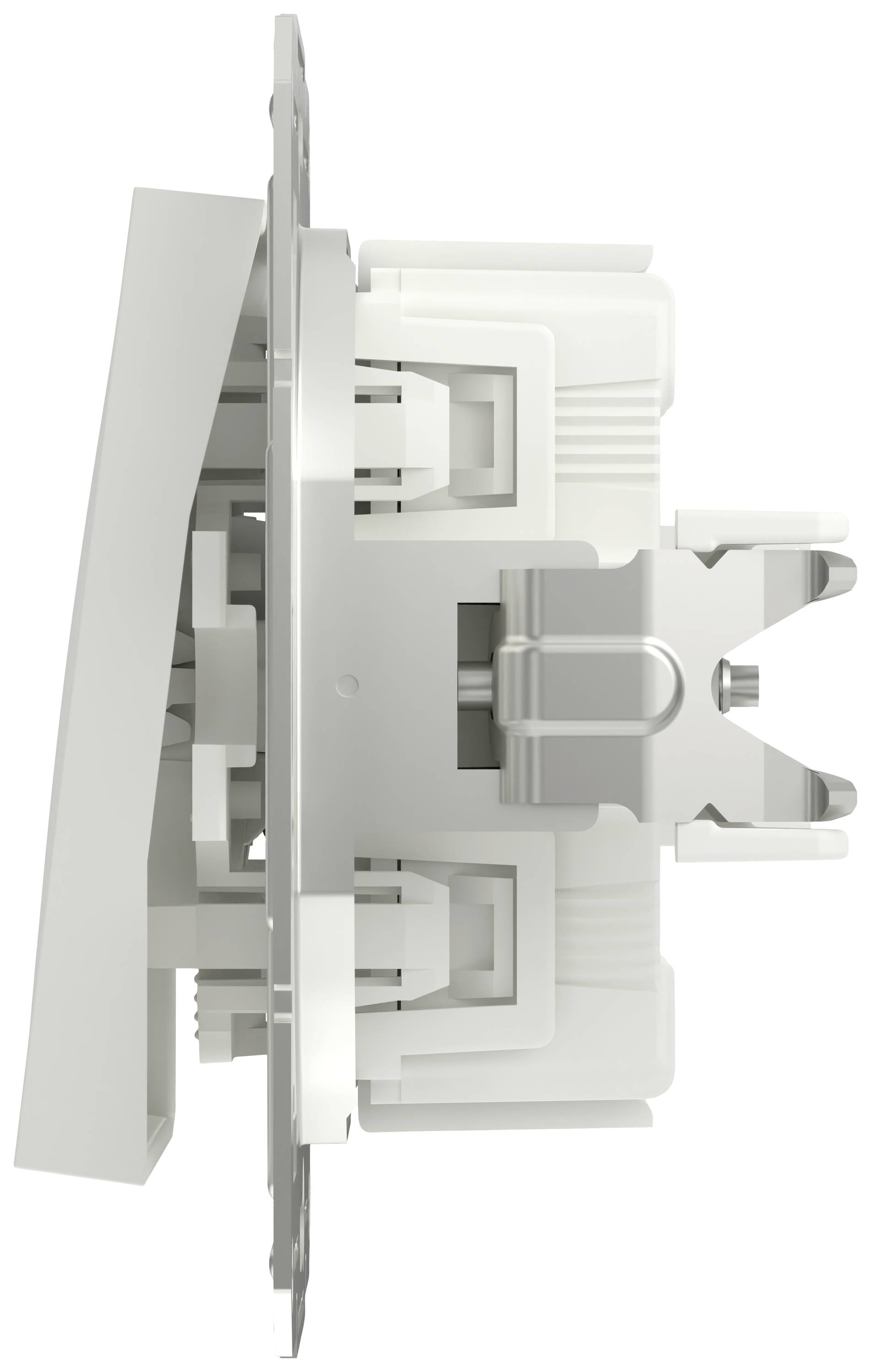

Boční pohled na elektroinstalační nástěnný spínač s krytem a upevňovacími mechanismy, vhodný pro vnitřní prostory.

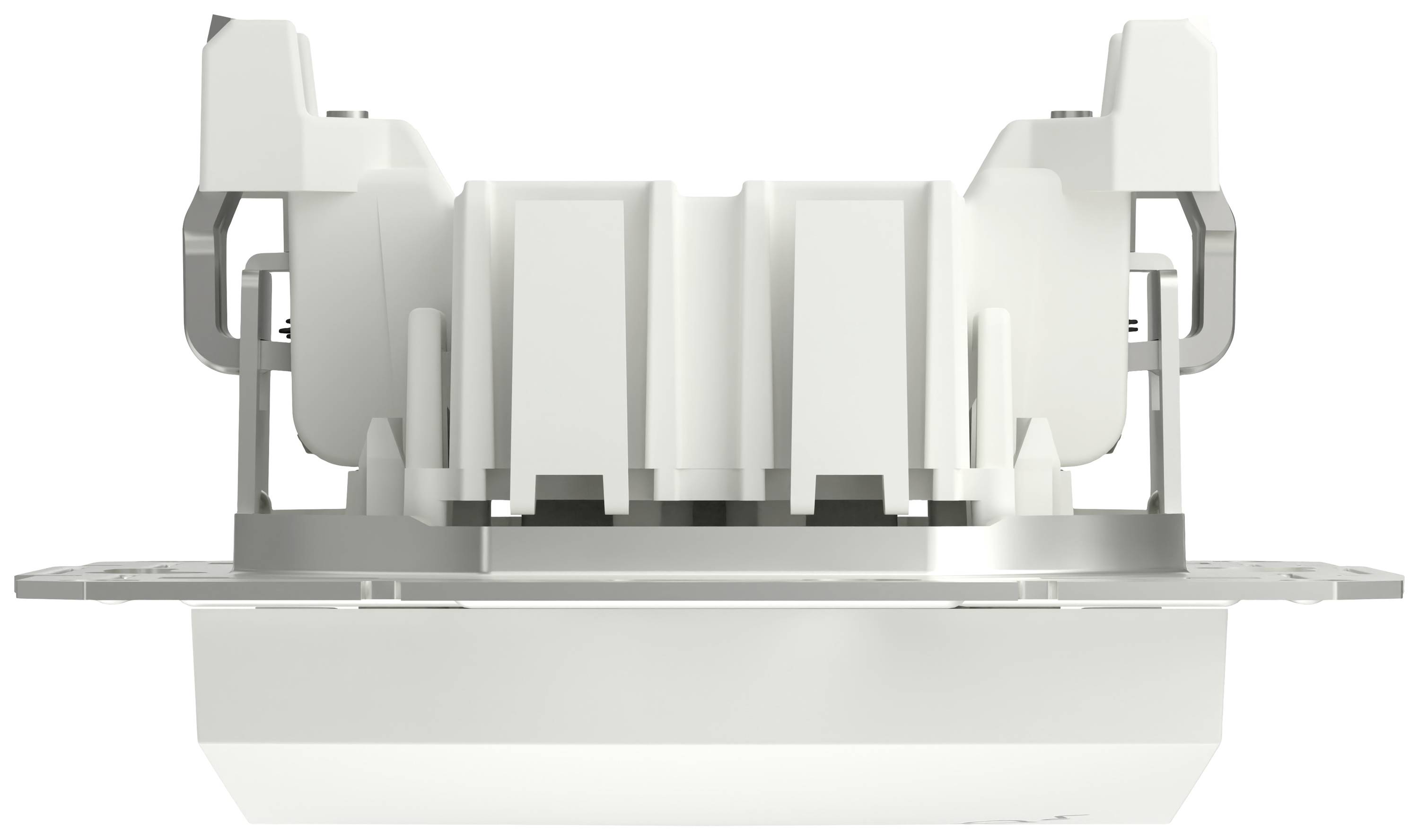

Bílá plastová komponenta s kovovým rámem, zobrazující technické detaily z bočního pohledu, vhodná pro inženýrský nebo produktový design.

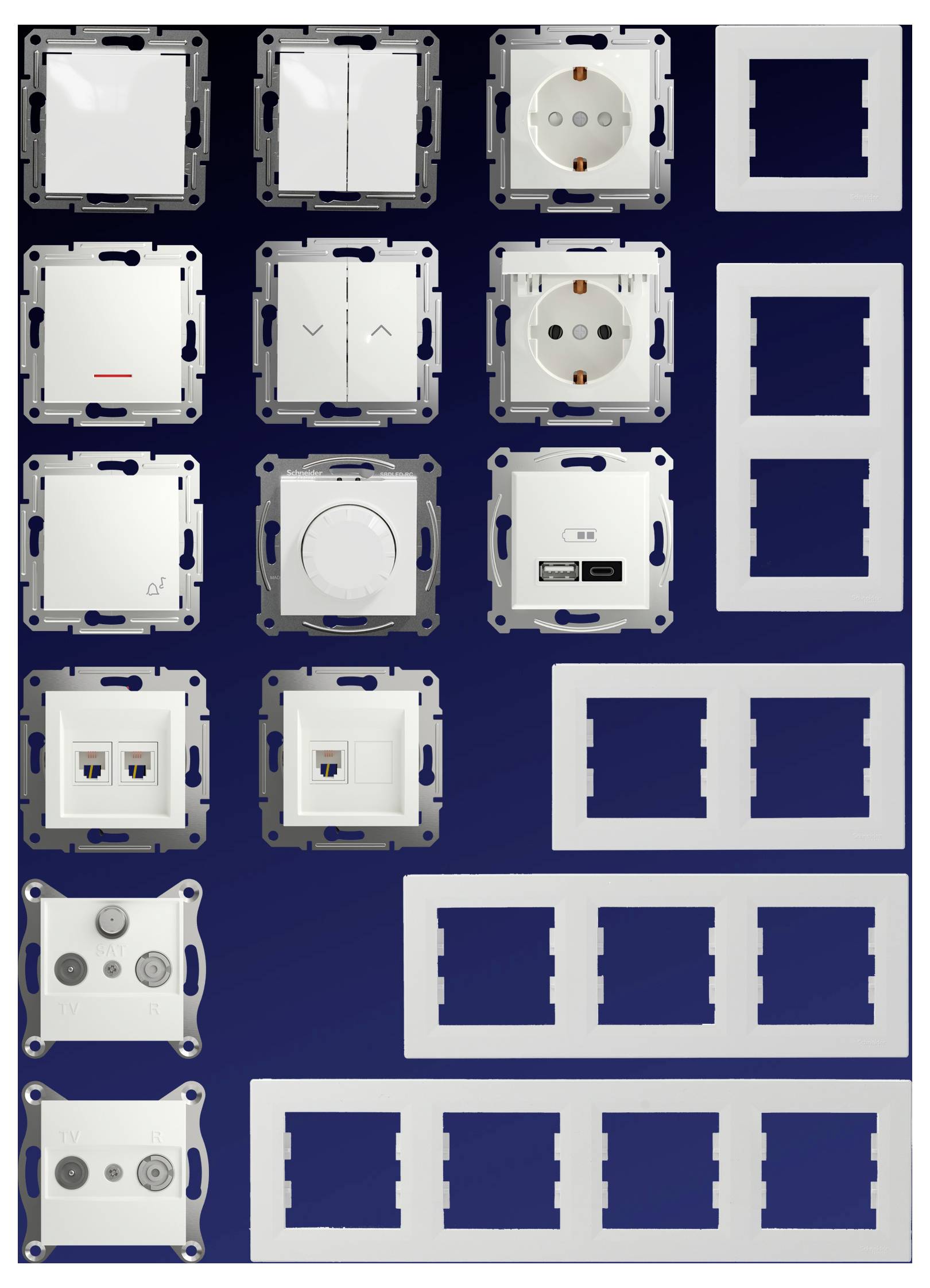

Nástěnné modulární elektrické zásuvkové desky a vypínače uspořádané v mřížce na modrém panelu, zobrazující různé konfigurace zásuvek a ovládání s mnoha prázdnými otevřeními krytů.

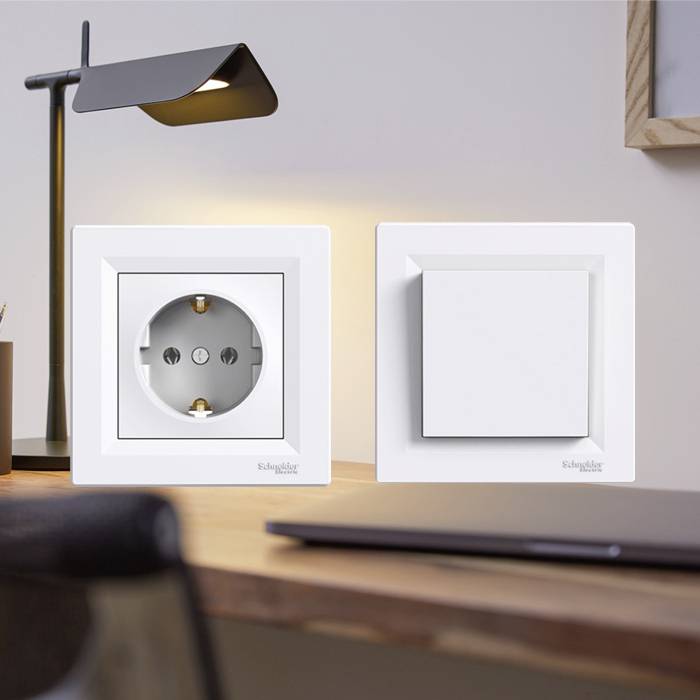

Bílá zásuvka a vypínač od Schneider Electric na dřevěném psacím stole. V pozadí lampa a rámeček na fotografii.

Pár stojí vedle různých zásuvek a vypínačů. Text: 'Designové spínače Asfora: Všechny funkce, které potřebuješ.' V pozadí žebřík.

Dvě komponenty: kovový prvek a bílý rámeček. Text: 'Jednoduchý výběr se 2 komponenty. Prvek + rámeček v provedeních 1-násobném až 4-násobném'.

1/12

Datasheety: (PDF)

Okamžité doručení: Čt 1. 10.

142 Ks

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Množství (Ks)

Sleva

Cena balení (Bez DPH.)

Množstevní slevy se liší podle prodejce

Ušetříte 0,00 Kč

Počet

Celková cena (59,50 Kč / kus)

59,50 Kč

Bez DPH.

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Hlavní benefity

Tlačítko Schneider Electric Asfora, symbol zvonku 10 a - 250 v AC, zásuvné svorky, bílá

Sortiment spínačů Busch & Jaeger

Technické parametry

Provedení: Schneider Electric, tlačítko, symbol zvonku UP, bílá, Asfora, EPH0870121D

Funkce: Tlačítko se symbolem zvonku

Kategorie produktu: spínací program

Série nástěnných vypínačů: Asfora

Barva: Signální bílá (RAL 9003)

Jmenovité napětí: 250 V/AC

Jmenovitý proud: 10 A

Spínací výkon: 2300 W

: IP20

Provozní teplota: -5 °C až +40 °C

Obsah: 1 ks

Materiál: ABS

Norma VDE: 0632-1

Ke stažení

List technických údajů

List technických údajů 2997230 Schneider Electric Tlačítko se symbolem zvonku Asfora Signální bílá (RAL 9003) EPH0870121D 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2997230 Schneider Electric Tlačítko se symbolem zvonku Asfora Signální bílá (RAL 9003) EPH0870121D 1 ks

Popis

Tento přístroj Schneider Electric je tlačítko 10 AX se symbolem zvonku designová řada Asfora, bez šroubování, barva bílá. Tlačítko 10 AX se symbolem zvonku bez rámečku. Upevnění přístroje pomocí šroubů nebo drápek. Jeho provozní napětí je 250 v/AC a jmenovitý proud je 10 AX. Rozsah výkonu tohoto přístroje je 2300 W. toto zařízení umožňuje montáž pod omítku. Rozměry jsou (Š) 71 mm x (H) 71 mm x (T) 43 mm a hloubka projekce je 15 mm. Váží 58,6 g. Barva tohoto přístroje je bílá (RAL 9003) s lesklým povrchem. Je vyroben z ABS (akrylonitril-butadien-styren). Provozní teplota sahá od -5 °C do +40 °C. Dosahuje stupně krytí IP20. Asfora obsahuje elegantní řízení pro spínače a zásuvky, stmívač pro osvětlení vnitřních i venkovních prostor, rolety a zásuvky pro TV/R/SAT, proud, data a USB. Všechny výrobky společnosti Asfora odpovídají nejnovějším normám a jsou vyrobeny z odolných materiálů, které vydrží každodenní použití po léta. Tento přístroj odpovídá normám IEC 60669-1, kvalitním označením CE, CE, UKR a TSE, VDE a NF certifikací.
Kompletní přístroj se skládá z vložky pod omítku s čelním krytem (viz produktová fotografie). Zařízení je třeba ještě doplnit rámečkem Asfora (bílý).

Tento text byl přeložen strojově.

Obsah balení

Kompletní přístroj: Vložka pod omítku s čelním krytem.

Doplňující informace

Součásti důležité pro bezpečnost - instalace pouze odborníkem

Požadavky na systém

1násobný rámeček Asfora, bílá: EPH5800121D
2násobný rámeček, horizontální, Asfora, bílá: EPH5800221D
6násobný rámeček, horizontální, Asfora, bílá: EPH5800321D 3
6násobný rámeček, horizontální, Asfora, bílá: EPH5800421D 4
2násobný rámeček, vertikální, Asfora bílá: EPH5810221D
6násobný rámeček, vertikální, Asfora bílá: EPH5810321D 3
Záslepka Asfora, bílá: EPH5670121D
