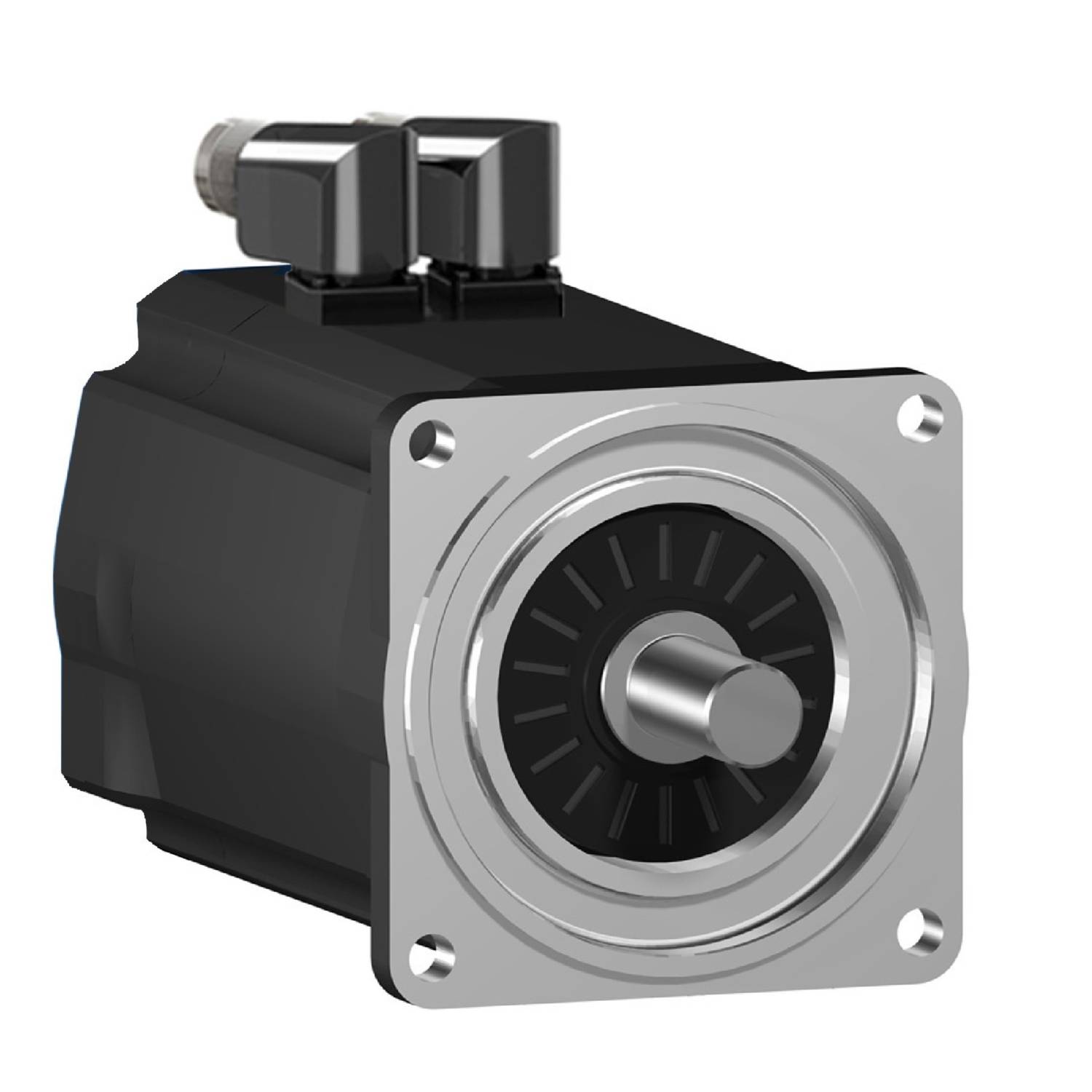

Schneider Electric servomotor SH31402P02A2200 SH31402P02A2200 19.5 Nm Průměr hřídele: 24 mm
EAN:
Označení výrobce:
Objednací číslo:
Datasheety: (PDF)
Počet
Celková cena (88 100,96 Kč / kus)
96 629,84 Kč
-9 %
88 100,96 Kč
Bez DPH.
Doprava zdarma
14denní lhůta pro vrácení zboží je zahrnuta v ceně
Technické parametry
- Úhel
90°
- Brzdný moment
19.5 Nm
- Ø hřídele
24 mm
- Číslo výrobce
SH31402P02A2200
- Typ
SH31402P02A2200
- Míra příruby
140 mm
- Jmenovitý výkon
3660 W
- Ø hřídele
24 mm
- Jmenovitý otáčivý moment
19.5 Nm
Rotary current synchronous motor
AC/DC
230 V
3
Other
0
Other
Other
Other
0
0
0
NE
NE
None
NE
Other
Other
Other
Other
NE
Other
Other
NE
19.5
- UKCA
bezvýznamný
- Kategorie produktu
servomotor
Ke stažení
List technických údajů
List technických údajů 2932731 Schneider Electric servomotor SH31402P02A2200 SH31402P02A2200 19.5 Nm Průměr hřídele: 24 mm
List technických údajů 2932731 Schneider Electric servomotor SH31402P02A2200 SH31402P02A2200 19.5 Nm Průměr hřídele: 24 mm
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 2932731 Schneider Electric servomotor SH31402P02A2200 SH31402P02A2200 19.5 Nm Průměr hřídele: 24 mm
Informace
Informace 2932731 Schneider Electric servomotor SH31402P02A2200 SH31402P02A2200 19.5 Nm Průměr hřídele: 24 mm
Informace 2932731 Schneider Electric servomotor SH31402P02A2200 SH31402P02A2200 19.5 Nm Průměr hřídele: 24 mm
Informace 2932731 Schneider Electric servomotor SH31402P02A2200 SH31402P02A2200 19.5 Nm Průměr hřídele: 24 mm
Popis
Servomotor Lexium SH3. Tato řada SH3 u AC servomotorů má nízký točivý moment rotoru, který umožňuje vysokou akceleraci pro dynamickou aplikaci. Díky technologii vinutí vzniká vyšší hustota výkonu v kompaktním provedení. Toto servo má nominální trvalý točivý moment 19,5 Nm a dosahuje kroutícího momentu 60,1 Nm. Jeho jmenovité otáčky činí v závislosti na napájecím napětí až 3600 ot./min. Má jmenovitý výkon v závislosti na napětí až 3660 W. vestavěný Encoder je proveden jako multiurn s 128 periodami/otáčkami (128 x 1024 x 4096) jako SinCos Hiperface. Elektrické připojení se provádí přes konektor 2x M23, zahnutý o 90° a otočný. Pro upevnění je motorová příruba 140 mm. Hnací hřídel má průměr 24 mm. Konec hřídele je hladký a odpovídá stupni krytí IP65. Kryt motoru odpovídá stupni krytí IP67. Není k dispozici žádný držák. Pro provoz synchronního motoru doporučujeme servo zesilovače řady Lexium 52 a Lexium 62.
Tento text byl přeložen strojově.
