Schneider Electric PanelSeT TBS NSYTBS19168T skřínka na stěnu 164 x 192 x 87 ABS šedobílá (RAL 7035) 1 ks

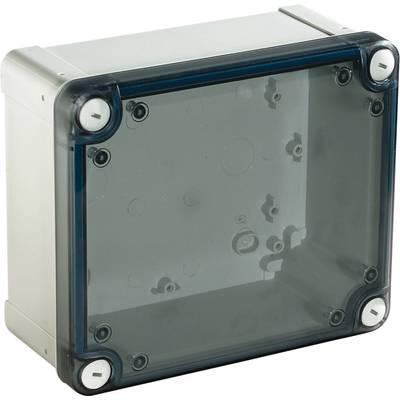

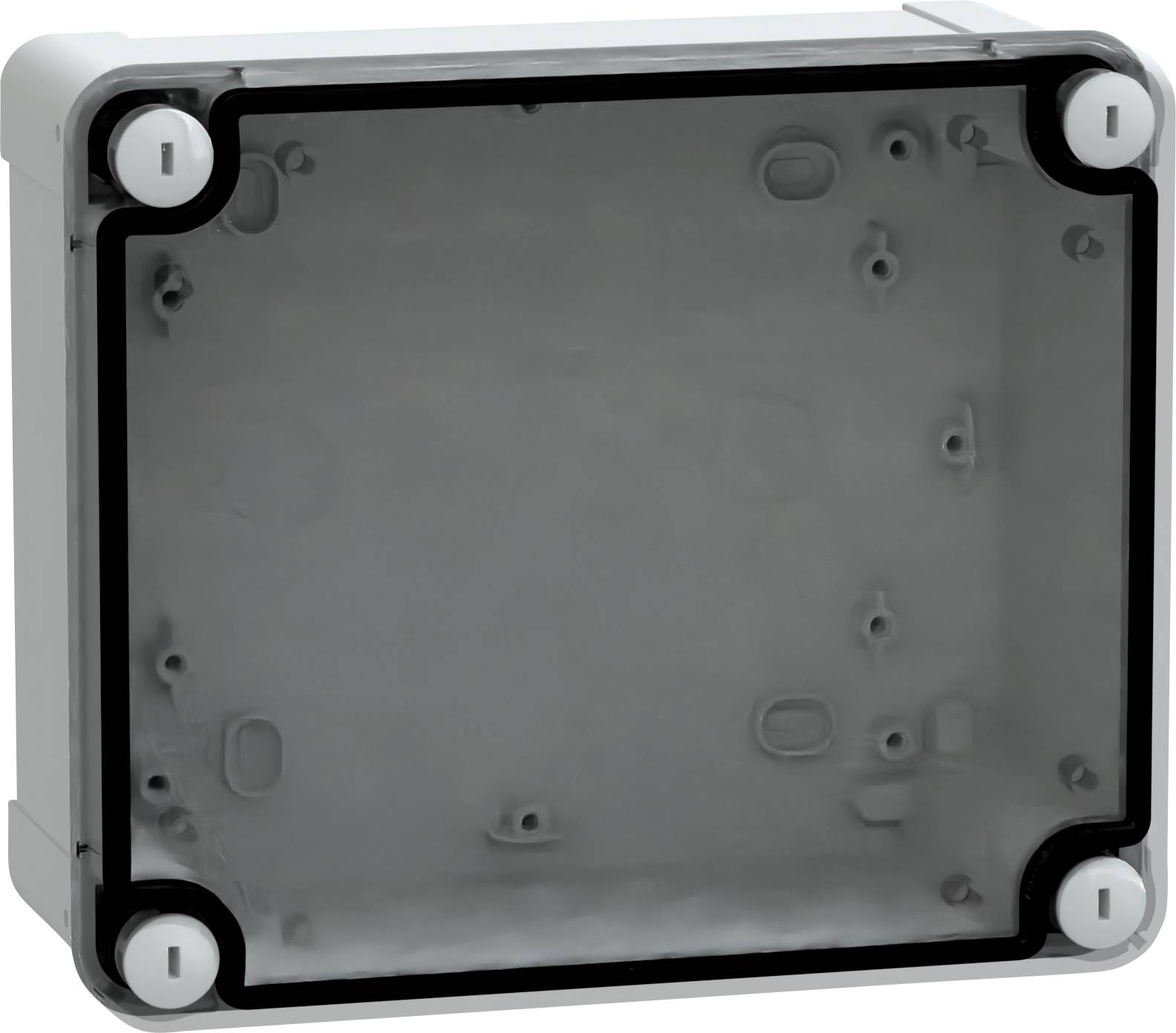

Šedý elektrický rozvaděč s průhledným krytem zobrazujícím montážní body a konektory, vhodný pro vnitřní i venkovní použití.

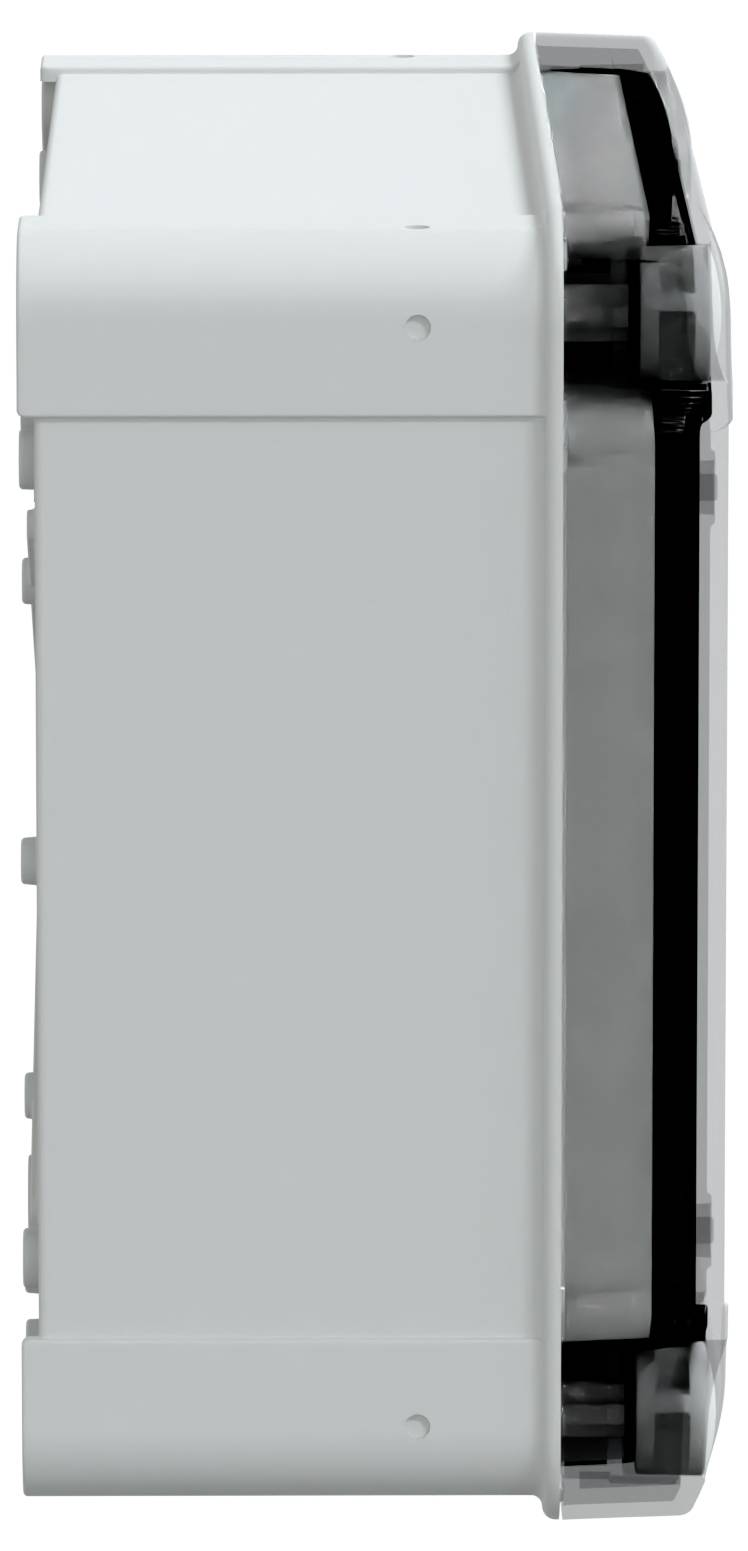

Bílá, obdélníková elektrická skříň s černým těsněním na pravé straně, zobrazená ve svislé poloze, běžně používaná pro ochranu.

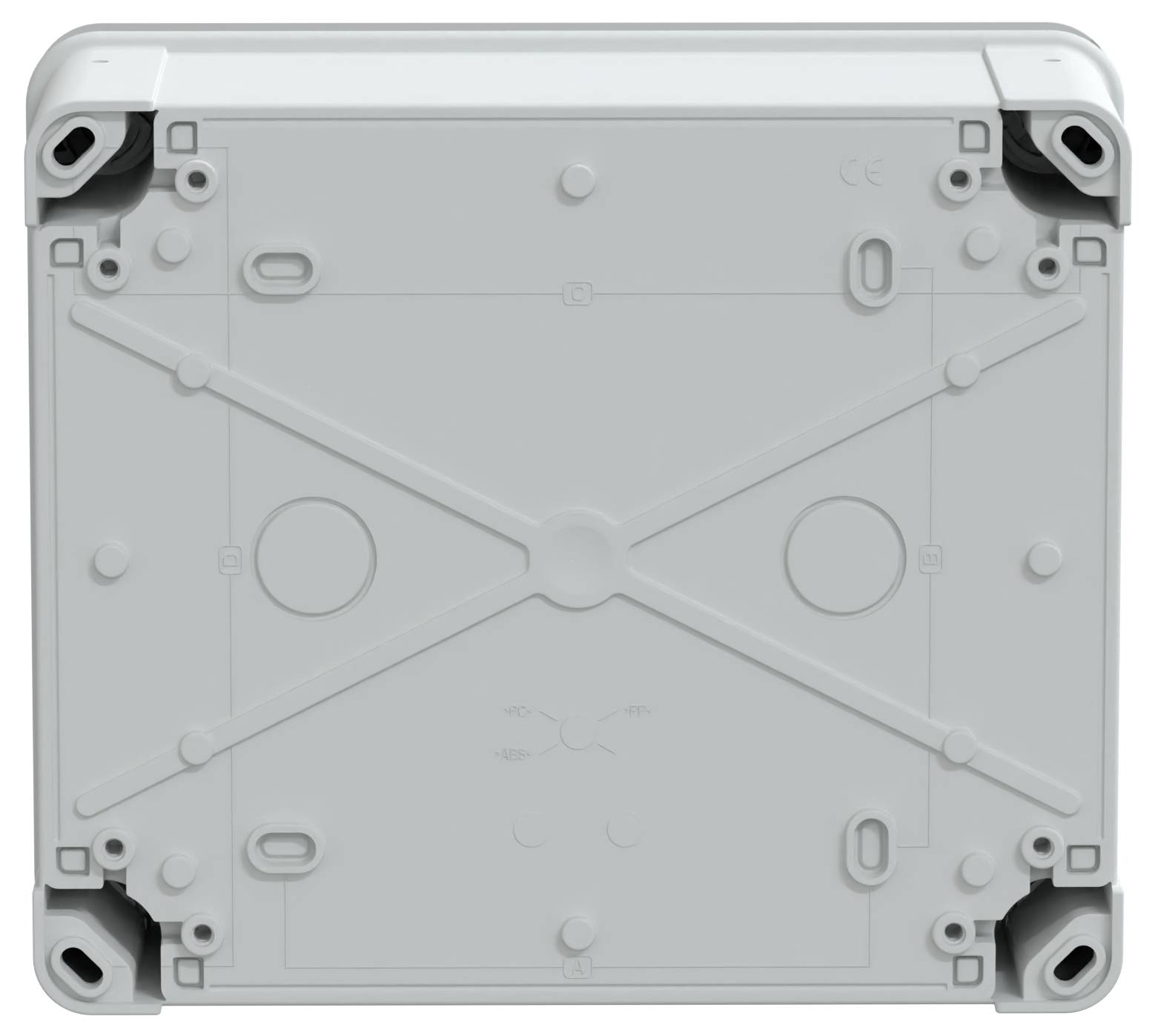

Bílá plastová čtvercová krabice s plochou horní plochou a malými otvory v rozích, pravděpodobně určenými pro montáž. Design je jednoduchý bez viditelného brandingu.

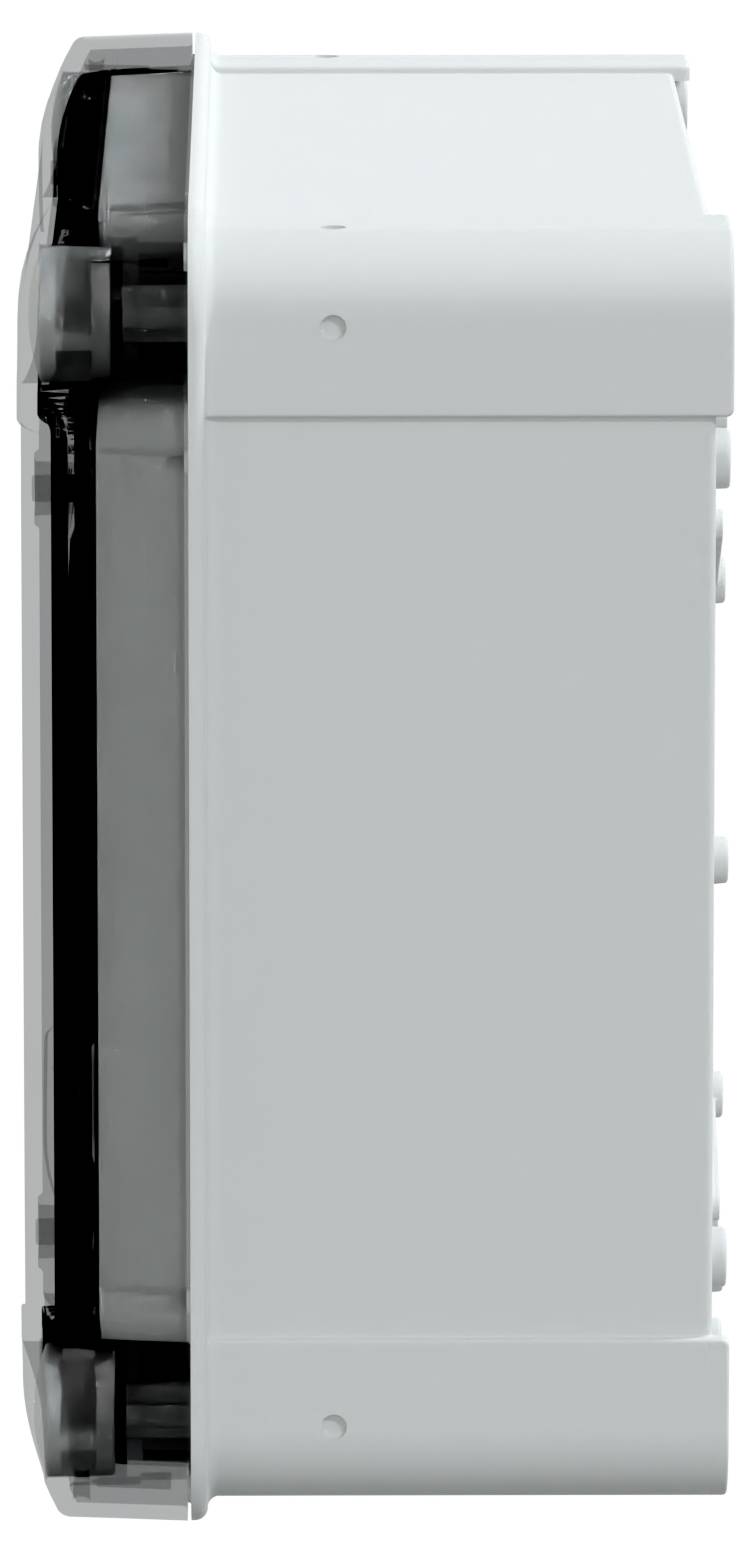

Bílé obdélníkové elektronické zařízení zobrazené z boku, vyznačující se kompaktním designem s viditelnými porty na jedné straně, umístěné na jednoduchém pozadí.

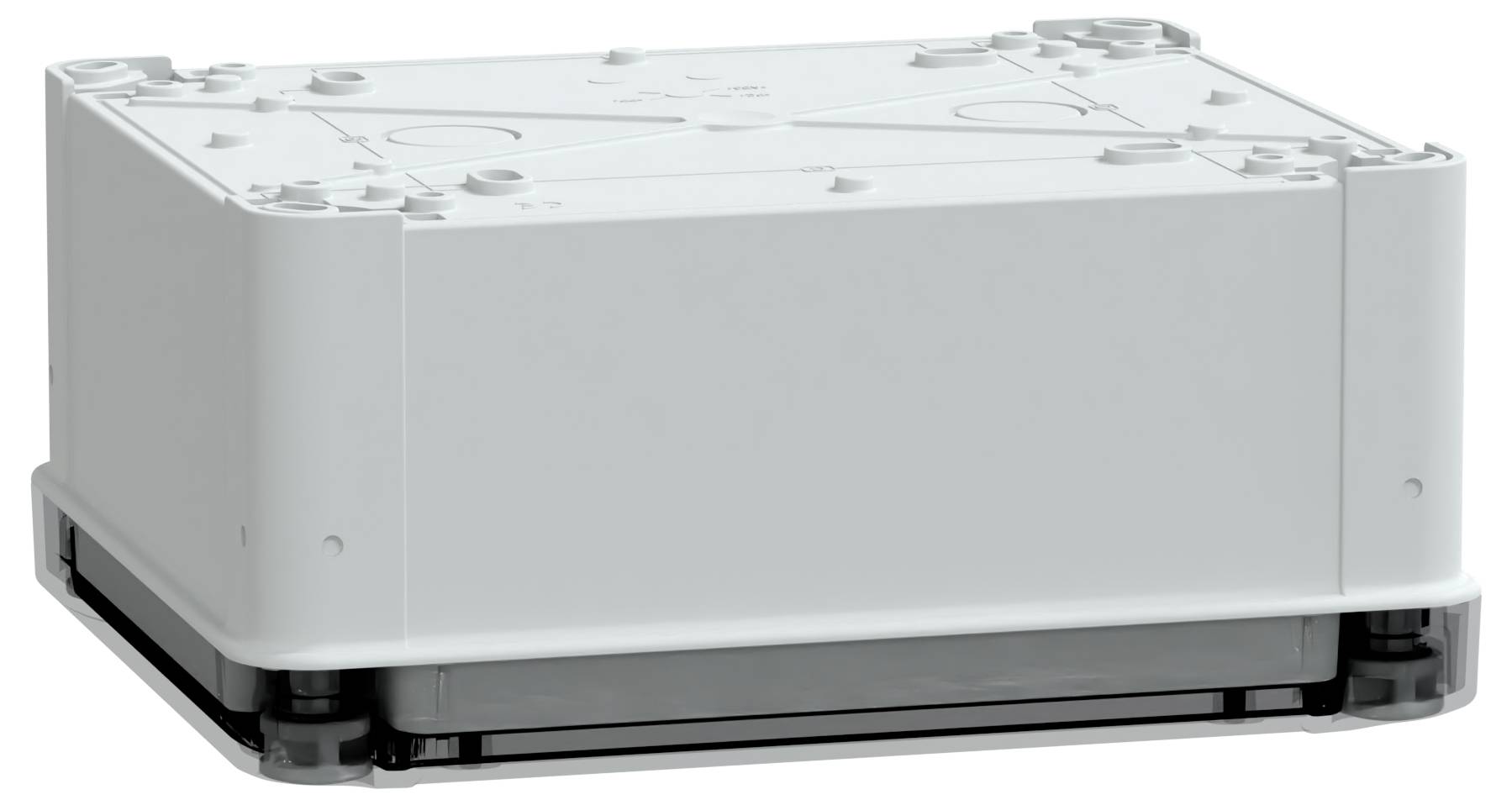

Pravoúhlá šedá elektrická rozvodná skříň s plochou horní stranou a zesílenými rohy, určená k ochraně elektrických spojení.

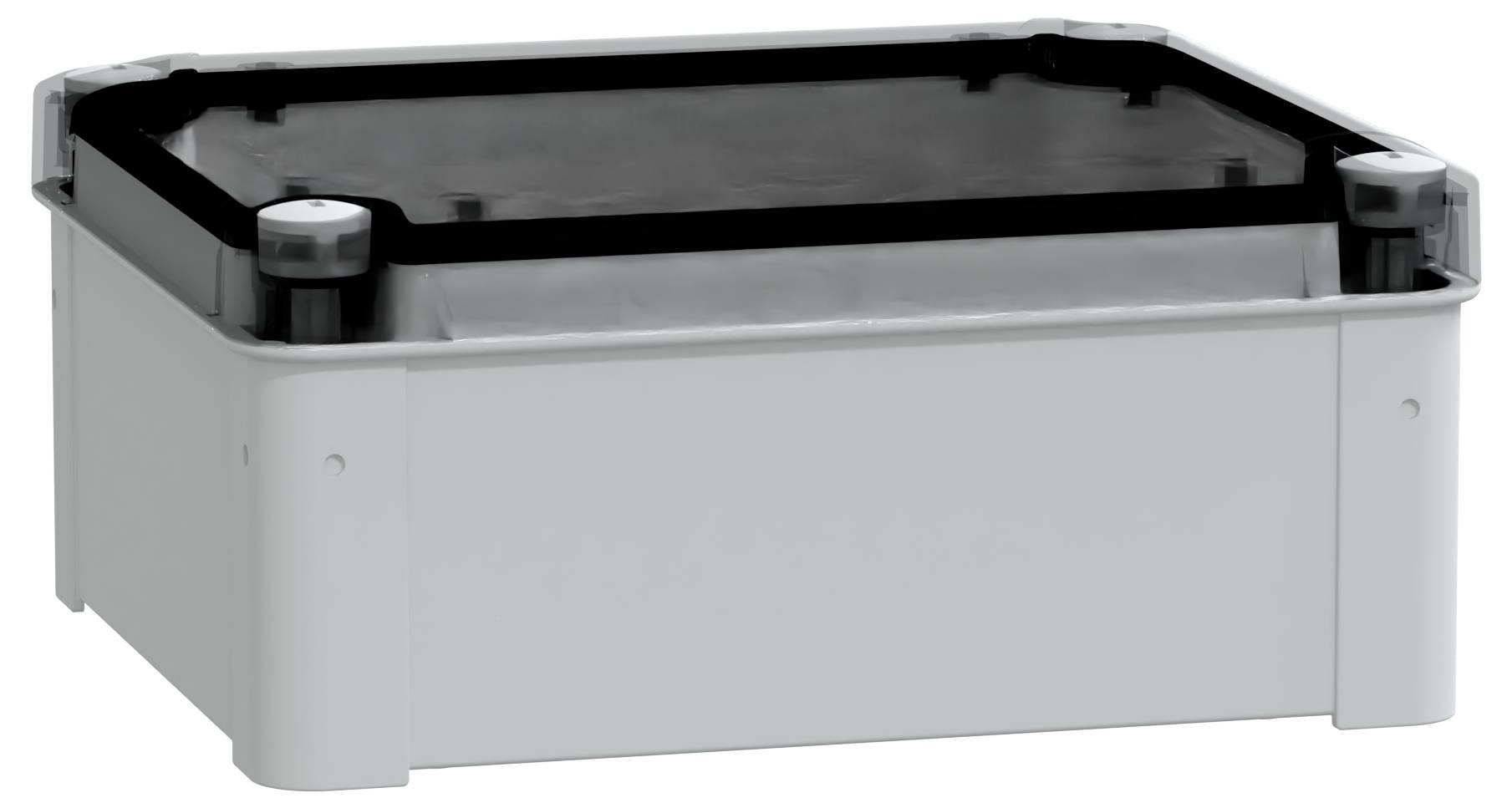

Pravoúhlá, šedá elektrická rozvodná skříň s černým krytem, opatřená zaoblenými rohy, která slouží k uzavření elektrických propojení.

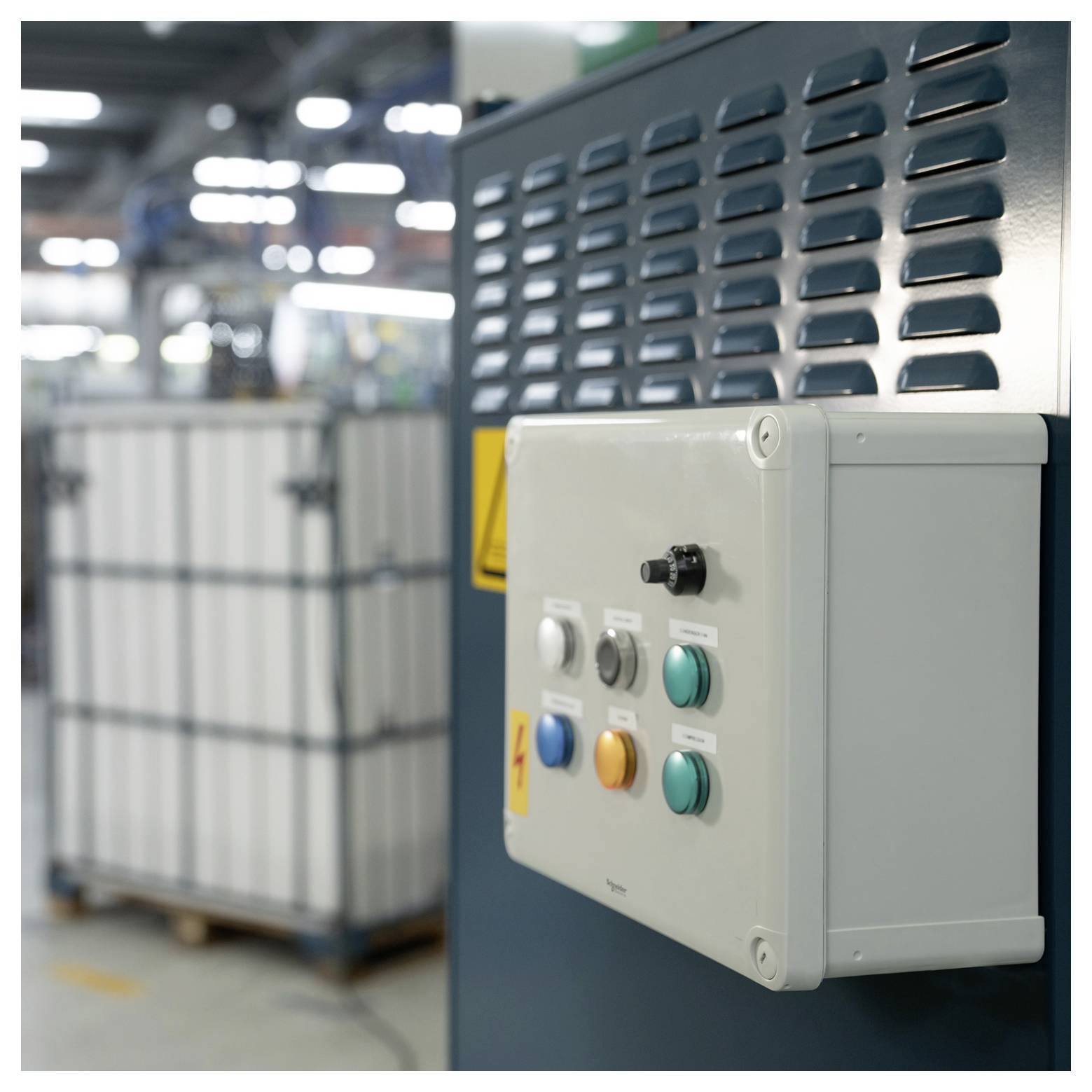

Schneider Electric PanelSeT TBS NSYTBS19168T skřínka na stěnu 164 x 192 x 87 ABS šedobílá (RAL 7035) 1 ks-6

Schneider Electric PanelSeT TBS NSYTBS19168T skřínka na stěnu 164 x 192 x 87 ABS šedobílá (RAL 7035) 1 ks-7

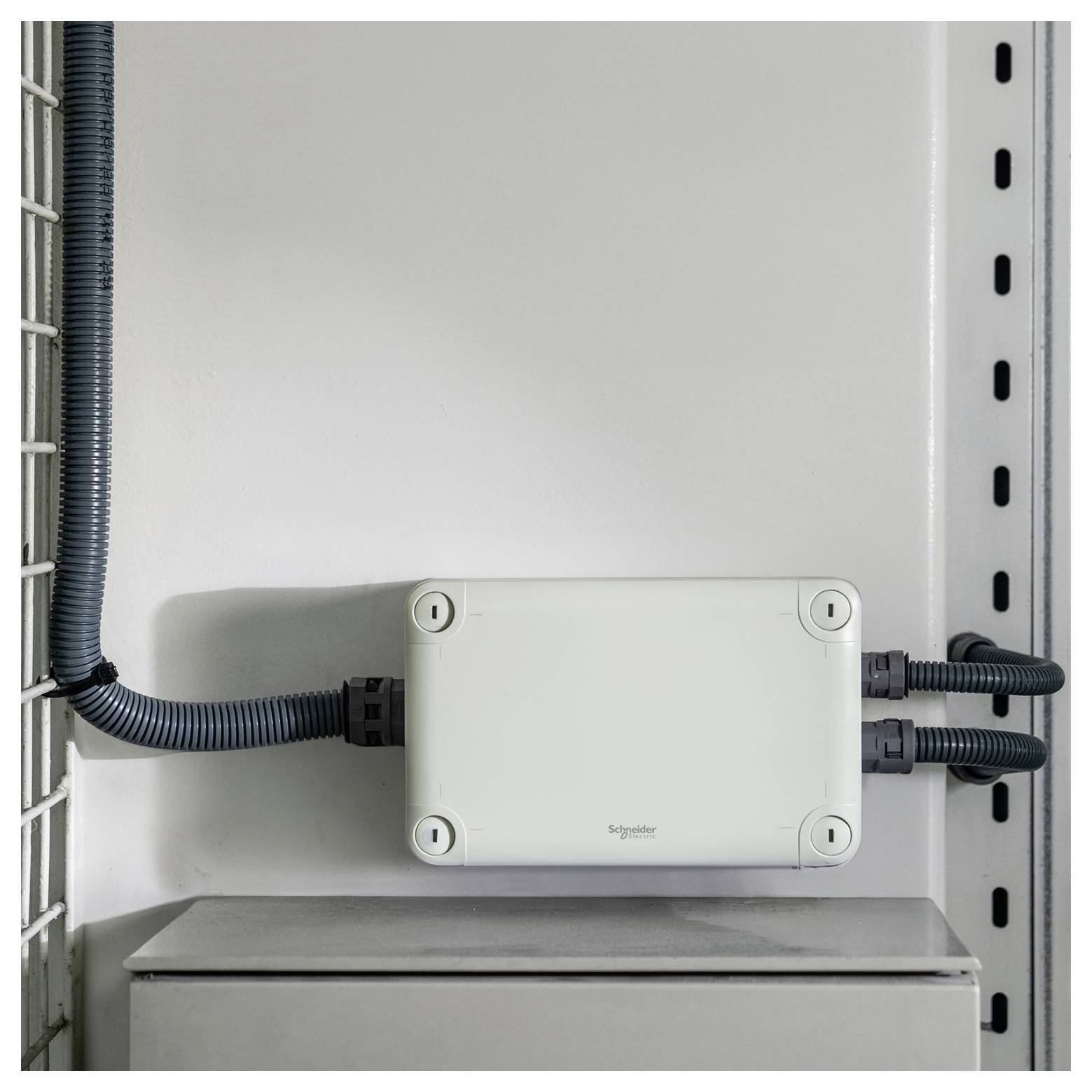

Schneider Electric PanelSeT TBS NSYTBS19168T skřínka na stěnu 164 x 192 x 87 ABS šedobílá (RAL 7035) 1 ks-8

Schneider Electric PanelSeT TBS NSYTBS19168T skřínka na stěnu 164 x 192 x 87 ABS šedobílá (RAL 7035) 1 ks-9

Schneider Electric PanelSeT TBS NSYTBS19168T skřínka na stěnu 164 x 192 x 87 ABS šedobílá (RAL 7035) 1 ks-10

1/11

Kategorie produktu

skřínka na stěnu

Materiál

ABS

Krytí

IP66

Šířka

164 mm

192 mm

Okamžité doručení: Po 12. 10.

7 Ks

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Množství (Ks)

Sleva

Cena balení (Bez DPH.)

Množstevní slevy se liší podle prodejce

Ušetříte 0,00 Kč

Počet

Celková cena (417,36 Kč / kus)

417,36 Kč

Bez DPH.

Už jen 7 Ks skladem!

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Hlavní benefity

Panelský kryt Schneider Electric TBS s průchodem. Kryt H20, H192xB164xT87mm, IP66, IK07

ABS pouzdro se snadno instaluje s 3 možnostmi upevnění
Ochrana: IP66
Odolnost proti nárazům IK07
Vč. Malé a upevňovací příslušenství
S montážní deskou nebo DIN lištou
Vyrobeno ze 45% recyklovaného plastu ABS

Technické parametry

Kategorie produktu: skřínka na stěnu

Vlastnosti: pro nástěnnou montáž

Materiál: ABS

: IP66

Barva: šedobílá (RAL 7035)

Šířka: 164 mm

V: 192 mm

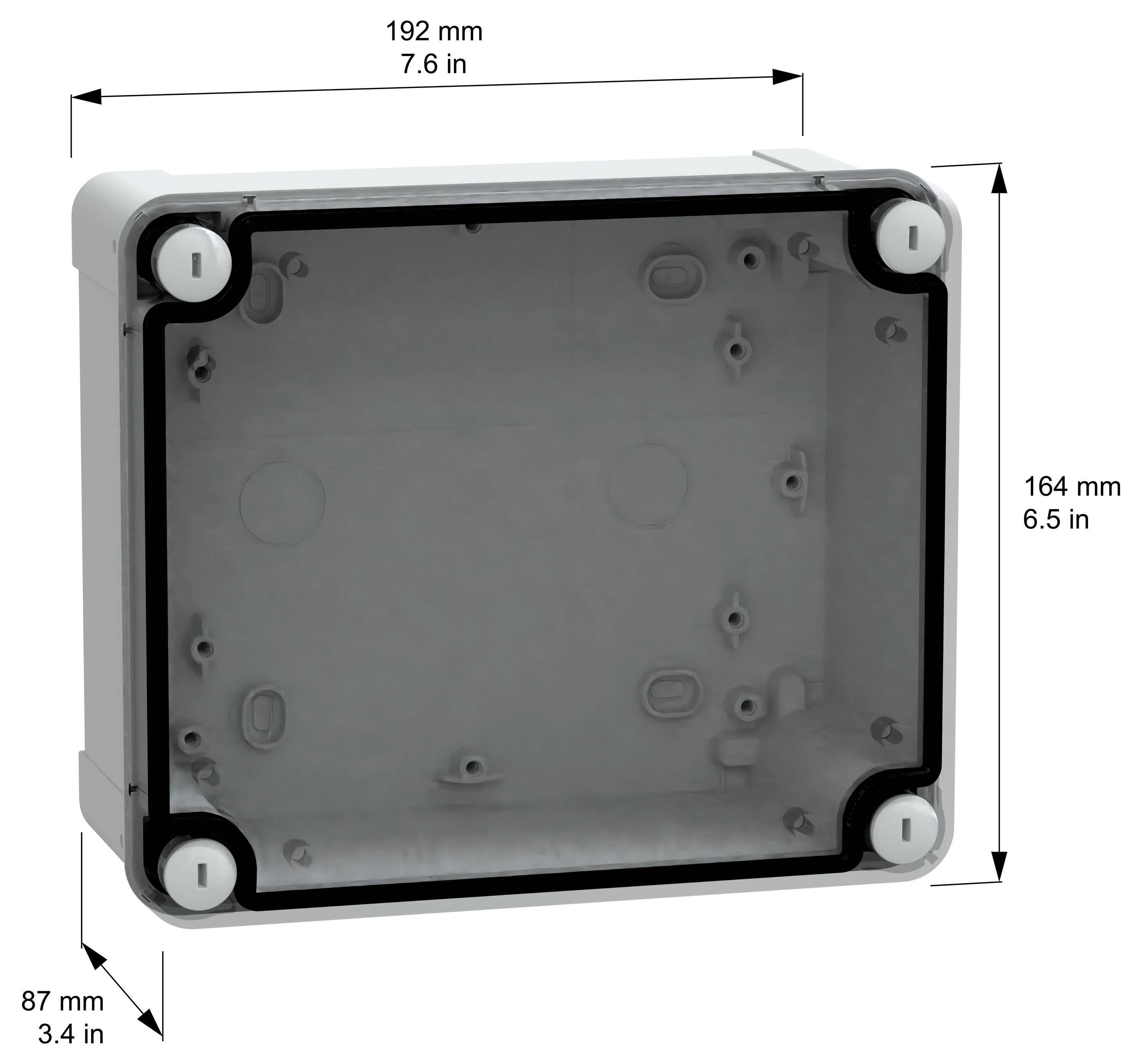

Rozměry: 164 x 192 x 87 mm

Hmotnost: 0.46 kg

Obsah: 1 ks

Typ: PanelSeT TBS

Rozm.: (š x v x h) 164 x 192 x 87 mm

Číslo výrobce: NSYTBS19168T

Hloubka: 87 mm

UKCA: Ano

Varianty(Všechny ceny jsou bez DPH.)

Délka, příp. hloubka

Šířka

Obsah

Rozm.

Kategorie produktu

Schneider Electric PanelSeT TBS NSYTBS19168T skřínka na stěnu 164 x 192 x 87 ABS šedobílá (RAL 7035) 1 ks

Objednací číslo:1866549

Tento produkt

87 mm

164 mm

1 ks

(š x v x h) 164 x 192 x 87 mm

192 mm

skřínka na stěnu

Schneider Electric PanelSeT TBS NSYTBS191610H skřínka na stěnu 164 x 164 x 193 x 105 ABS šedobílá (RAL 7035) 1 ks Piece

Objednací číslo:1866546

164 mm

1 ks

(d x š x v) 164 x 164 x 193 mm

193 mm

skřínka na stěnu

Schneider Electric PanelSeT TBS NSYTBS191610HT skřínka na stěnu 164 x 192 x 105 ABS šedobílá (RAL 7035) 1 ks Piece

Objednací číslo:1866547

105 mm

164 mm

1 ks

(š x v x h) 164 x 192 x 105 mm

192 mm

skřínka na stěnu

Schneider Electric PanelSeT TBS NSYTBS19168 skřínka na stěnu 164 x 192 x 87 ABS šedobílá (RAL 7035) 1 ks Piece

Objednací číslo:1866548

87 mm

164 mm

1 ks

(š x v x h) 164 x 192 x 87 mm

192 mm

skřínka na stěnu

Schneider Electric PanelSeT TBS NSYTBS241910 skřínka na stěnu 194 x 241 x 107 ABS šedobílá (RAL 7035) 1 ks Box

Objednací číslo:1866550

107 mm

194 mm

1 ks

(š x v x h) 194 x 241 x 107 mm

241 mm

skřínka na stěnu

Schneider Electric PanelSeT TBS NSYTBS241910HT skřínka na stěnu 241 x 194 x 241 x 107 ABS šedobílá (RAL 7035) 1 ks Piece

Objednací číslo:1866552

241 mm

194 mm

1 ks

(d x š x v) 241 x 194 x 241 mm

241 mm

skřínka na stěnu

Schneider Electric PanelSeT TBS NSYTBS241910T skřínka na stěnu 194 x 241 x 107 ABS šedobílá (RAL 7035) 1 ks Piece

Objednací číslo:1866553

107 mm

194 mm

1 ks

(š x v x h) 194 x 241 x 107 mm

241 mm

skřínka na stěnu

Schneider Electric PanelSeT TBS NSYTBS241912H skřínka na stěnu 194 x 241 x 127 ABS šedobílá (RAL 7035) 1 ks Piece

Objednací číslo:1866554

127 mm

194 mm

1 ks

(š x v x h) 194 x 241 x 127 mm

241 mm

skřínka na stěnu

Schneider Electric PanelSeT TBS NSYTBS111113H skřínka na stěnu 116 x 116 x 133 ABS šedobílá (RAL 7035) 2 ks Piece

Objednací číslo:1876142

133 mm

116 mm

2 ks

(š x v x h) 116 x 116 x 133 mm

116 mm

skřínka na stěnu

Schneider Electric PanelSeT TBS NSYTBS1179H skřínka na stěnu 116 x 116 x 74 x 94 ABS šedobílá (RAL 7035) 3 ks

Objednací číslo:1876143

116 mm

3 ks

(d x š x v) 116 x 116 x 74 mm

74 mm

skřínka na stěnu

Ke stažení

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 1866549 Schneider Electric PanelSeT TBS NSYTBS19168T skřínka na stěnu 164 x 192 x 87 ABS šedobílá (RAL 7035) 1 ks

Popis

Spolehlivá kvalita pro průmyslové použití. Série panelset TBS je koncipována pro použití v průmyslových interiérech bez zvláštních hygienických požadavků. Splňuje normu IEC 62208:2023 pro prázdné pouzdro nízkonapěťových spínacích systémů. Kromě toho výrobce poskytuje shrnutí zkoušek a certifikát shody na základě provedených konstrukčních zkoušek, aby byla zajištěna maximální bezpečnost a dodržování norem. Lze flexibilně kombinovat - přesně sedí pro každé použití. Díky přesné výrobě přesně odpovídají rozměrům katalogu. Promyšlený design umožňuje kombinaci s univerzálním příslušenstvím a flexibilní přizpůsobení různým instalačních situacím - ideální pro ideal projektových požadavků. Recyklovaný plast - odolný, udržitelný, v souladu s normami. Pouzdro Panelset TBS se skládá z plastu ABS s recyklovaným obsahem nejméně 45 % (po-industrielle). Jsou dimenzovány pro teploty od -25 °C do +60 °C, odolné proti žíhání až do 650 °C (podle IEC 60695-2-11) a odolné proti nárazu podle IK07 (podle IEC 62262). Pouzdra nabízejí stupeň krytí IP66 (IEC 60529) a izolaci ochranné třídy II (IEC 61140).

Inteligentní detaily pro každý montážní den
RAL 7035 s barevným tónem, možnost volitelného průhledného víka - vhodný i pro viditelné instalace
Víko lze upevnit pomocí 4 plastových šroubů, které lze ztratit mimo těsnící rozsah
Montáž a demontáž bez nářadí pomocí plochého šroubováku
Vyztužené hrany spodního dílu a víka pro větší stabilitu
Volitelný uzamykatelný - pro větší bezpečnost
Lze bez problémů vestavět kabelové šroubení
Snadno vyměnitelné víko při poškození nebo výměně designu
Flexibilní upevnění - vhodné pro jakékoliv použití

Pouzdro lze namontovat na tři způsoby:
1. Přes čtyři rohové kanály mimo těsnící plochy (od 138 × 93 × 72 mm)
2. Dvěma nebo čtyřmi zadními dlouhými otvory
3. S pomocí upevňovacích spon (od 116 × 116 × 62 mm)

Digitální podpora plánování včetně všech TBS skříní je k dispozici s rozsáhlou technickou dokumentací: Environmentálními certifikáty (PEP, RoHS), 2D, 3D a CAD soubory, kompatibilní s MOŘSKÝM ELEKTRIKEM, ETAP, EPLAN a WSCAD - pro bezproblémovou integraci do vašeho plánování.
