Schneider Electric PanelSeT TBS NSYTBS19168 skřínka na stěnu 164 x 192 x 87 ABS šedobílá (RAL 7035) 1 ks

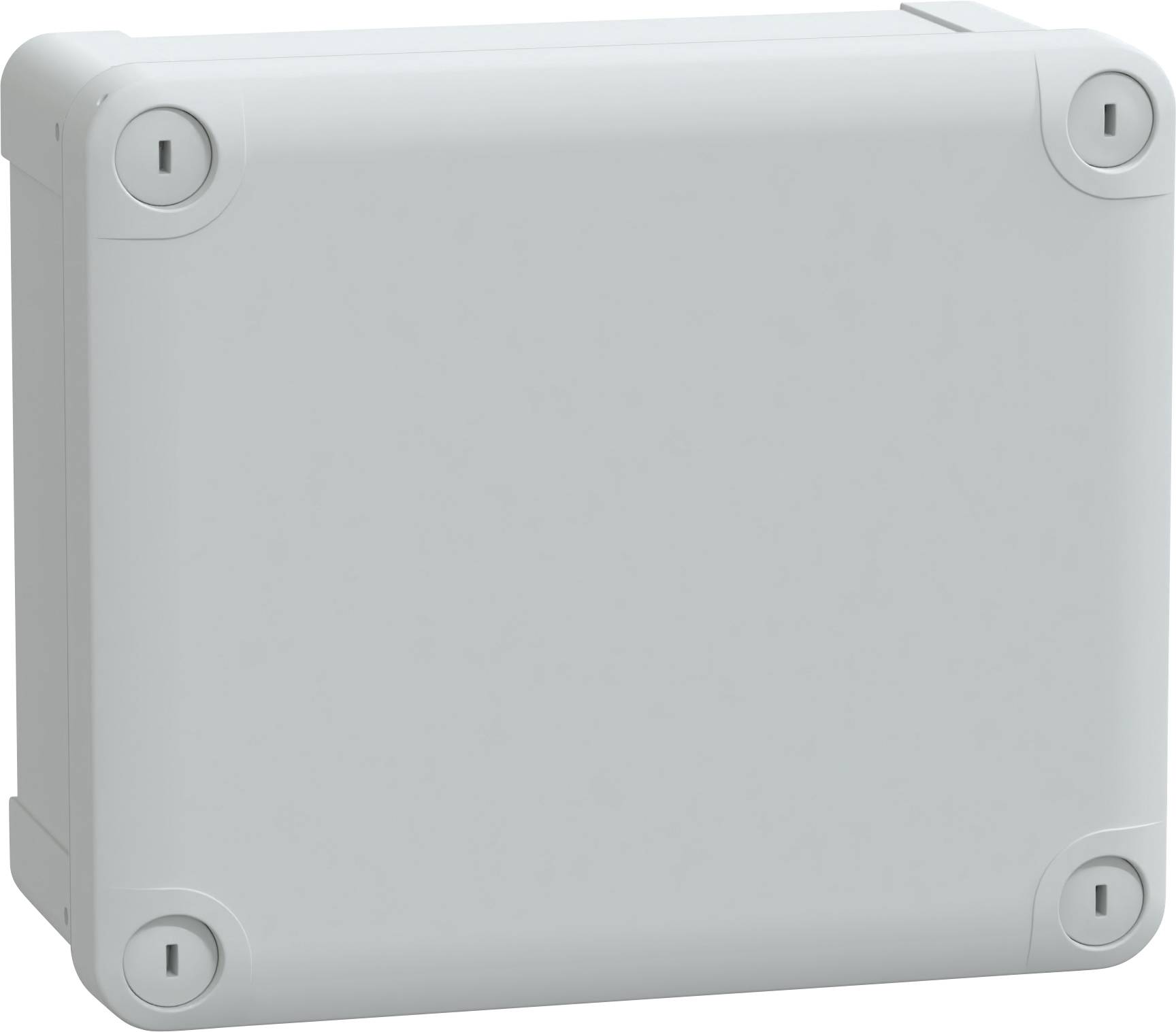

Prostý, světle šedý pravoúhlý rozvodný box se zaoblenými rohy a čtyřmi místy pro upevnění šroubů, který se běžně používá pro elektrické instalace.

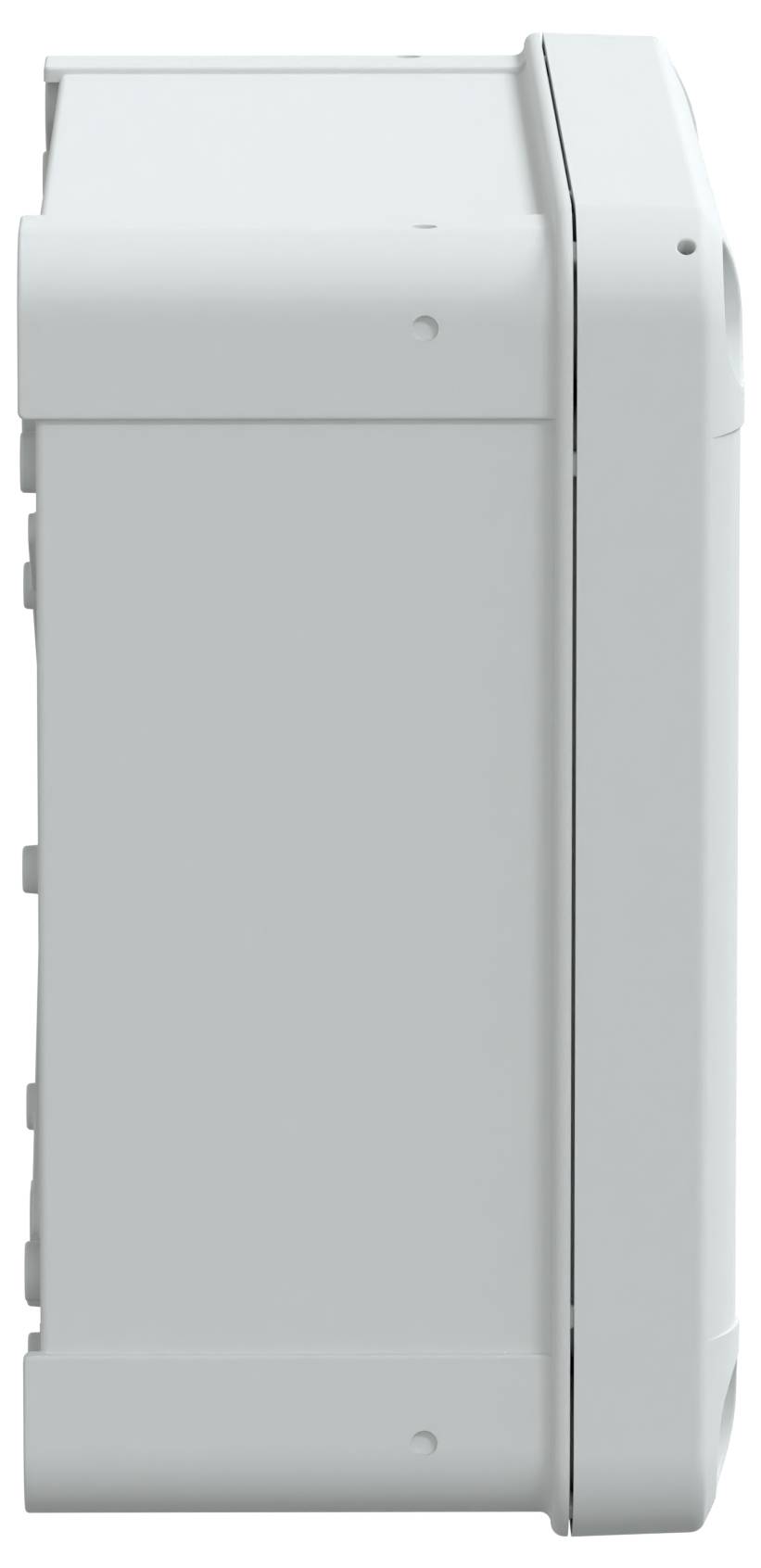

Bílý obdélníkový box s hladkým povrchem a zaoblenými hranami, pohled z boku, pravděpodobně elektronické zařízení nebo kryt.

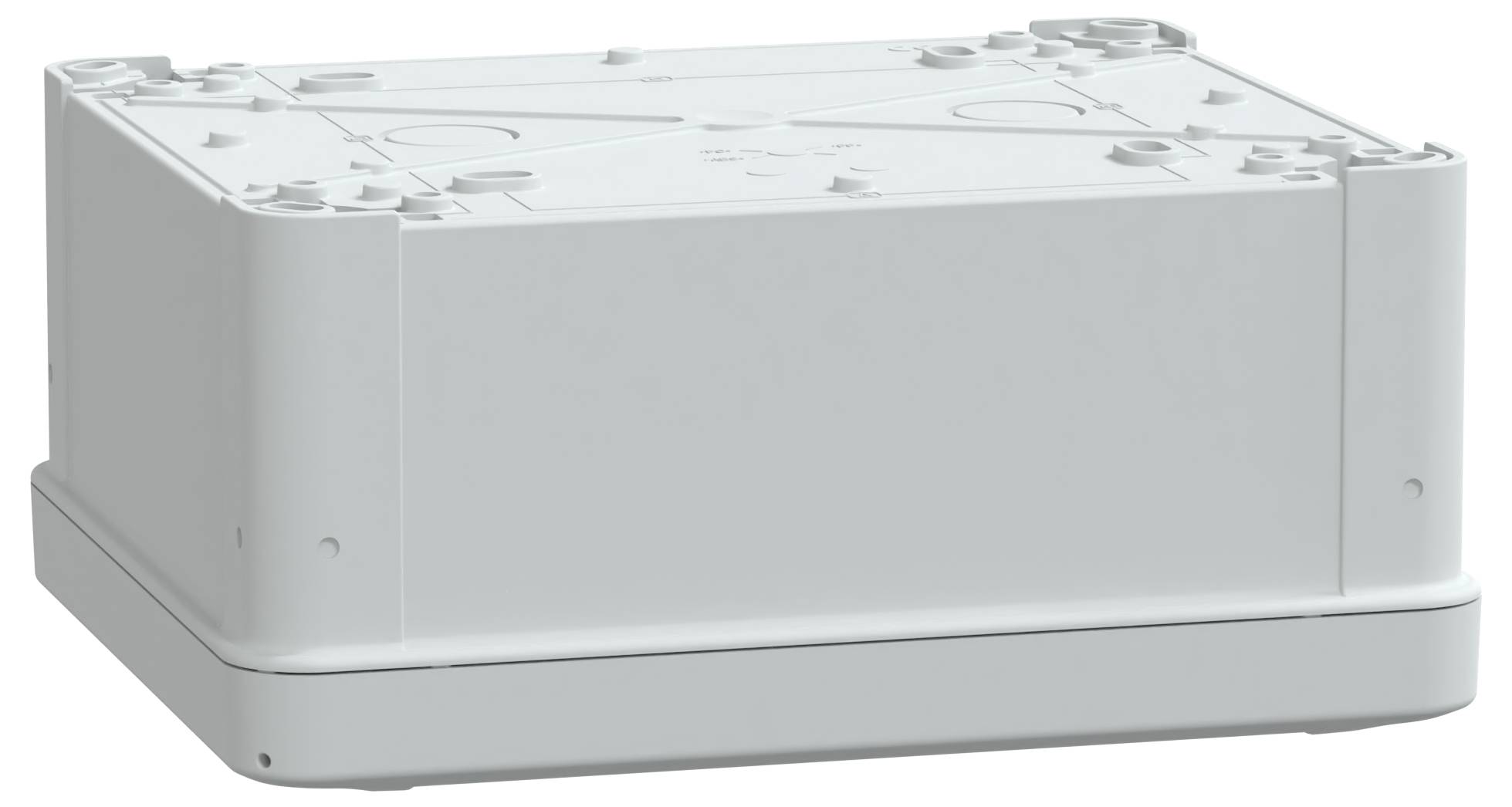

Světle šedý obdélníkový plastový rozvodný box s rovným víkem a mírně zkoseným okrajem, používaný pro umístění elektrických připojení.

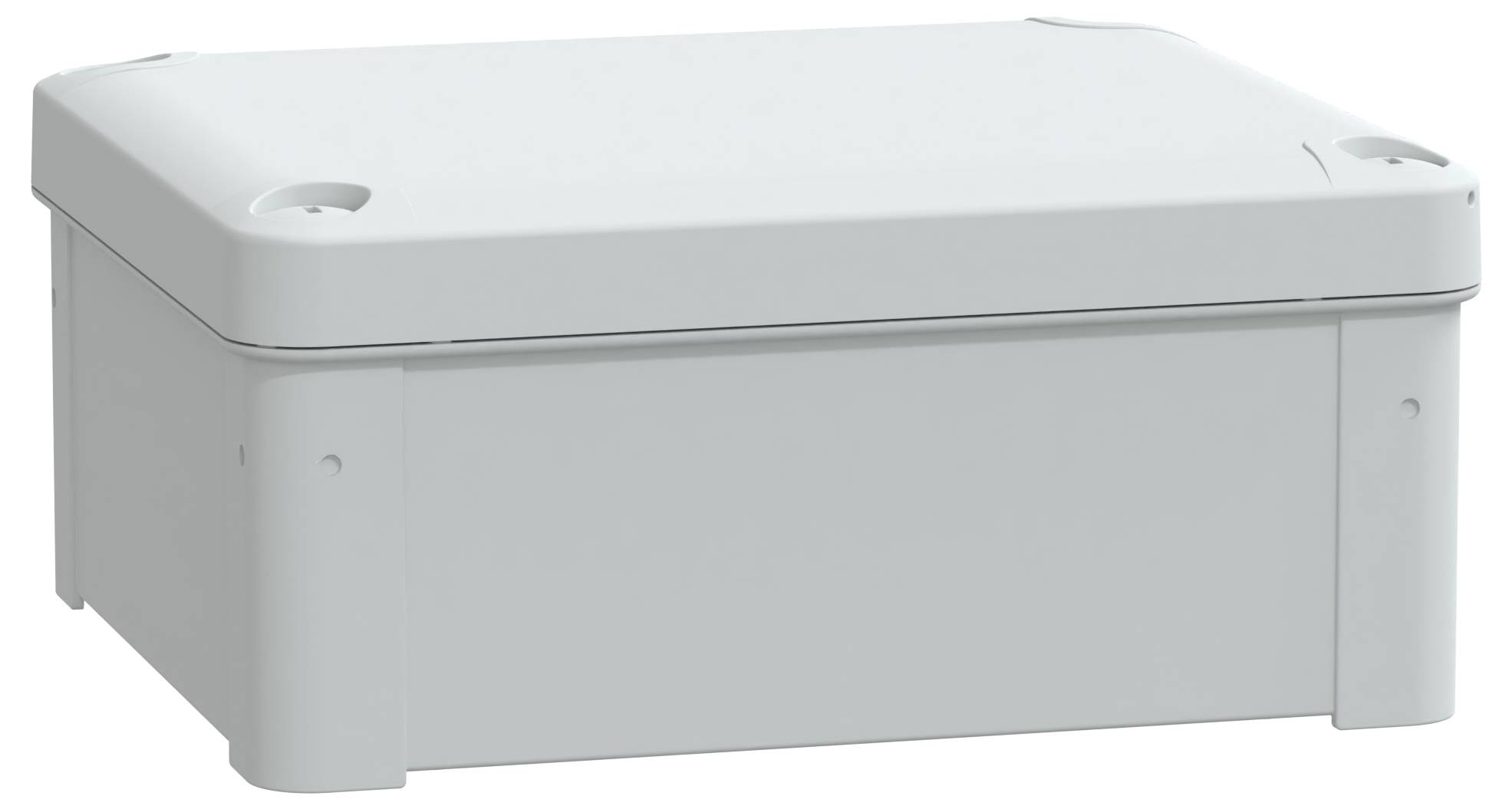

Světle šedý obdélníkový elektrický rozvaděč s plochým víkem a zaoblenými rohy.

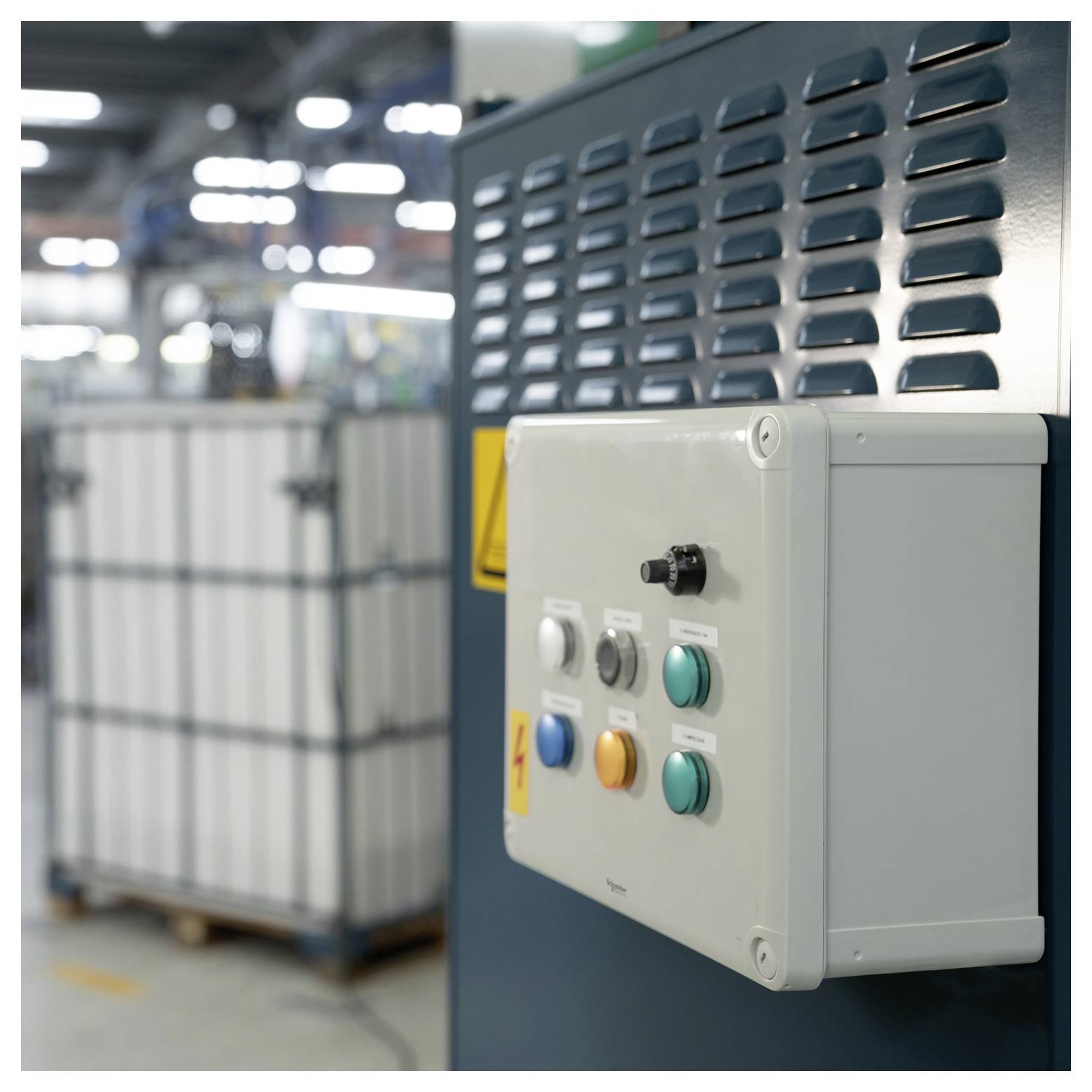

Schneider Electric PanelSeT TBS NSYTBS19168 skřínka na stěnu 164 x 192 x 87 ABS šedobílá (RAL 7035) 1 ks-4

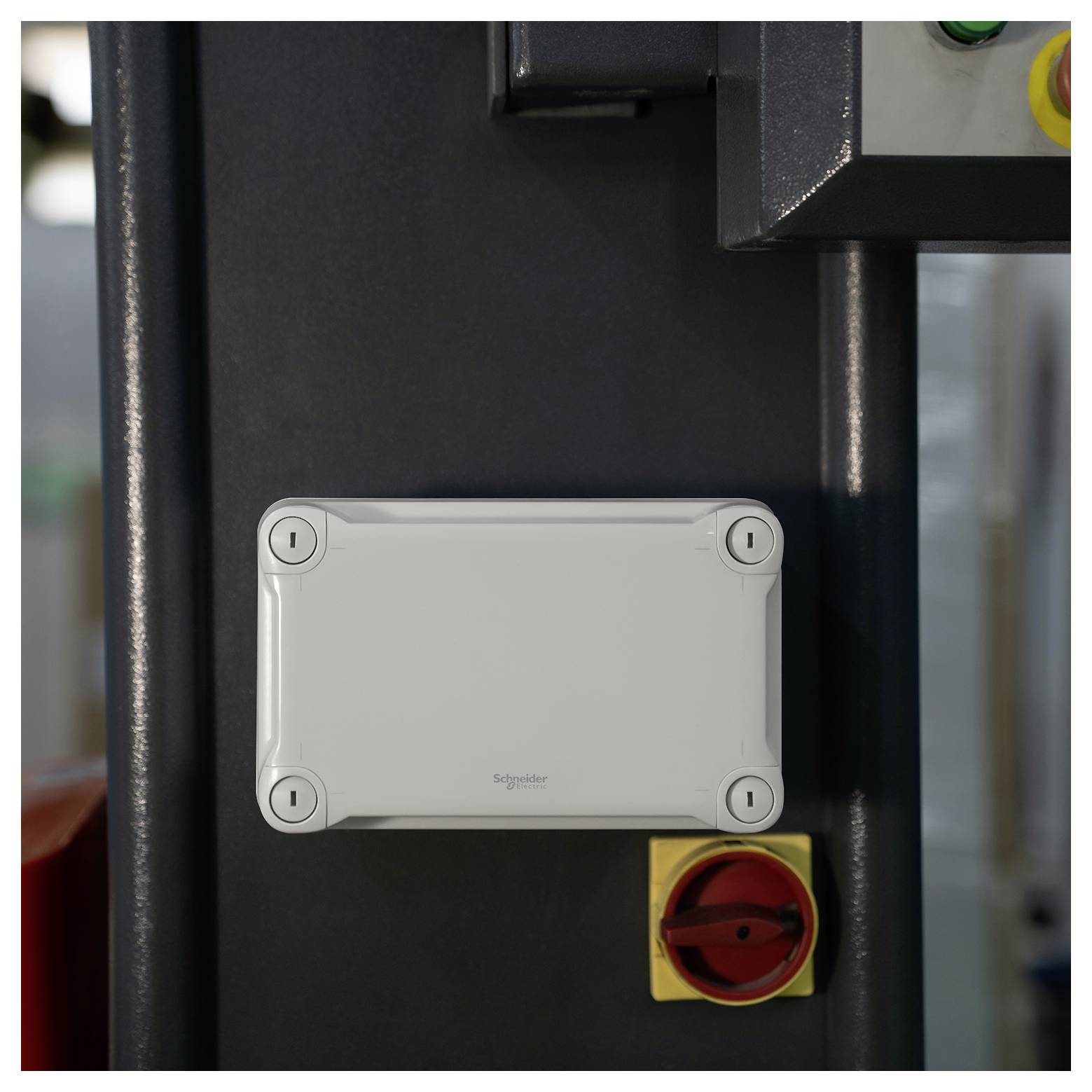

Schneider Electric PanelSeT TBS NSYTBS19168 skřínka na stěnu 164 x 192 x 87 ABS šedobílá (RAL 7035) 1 ks-5

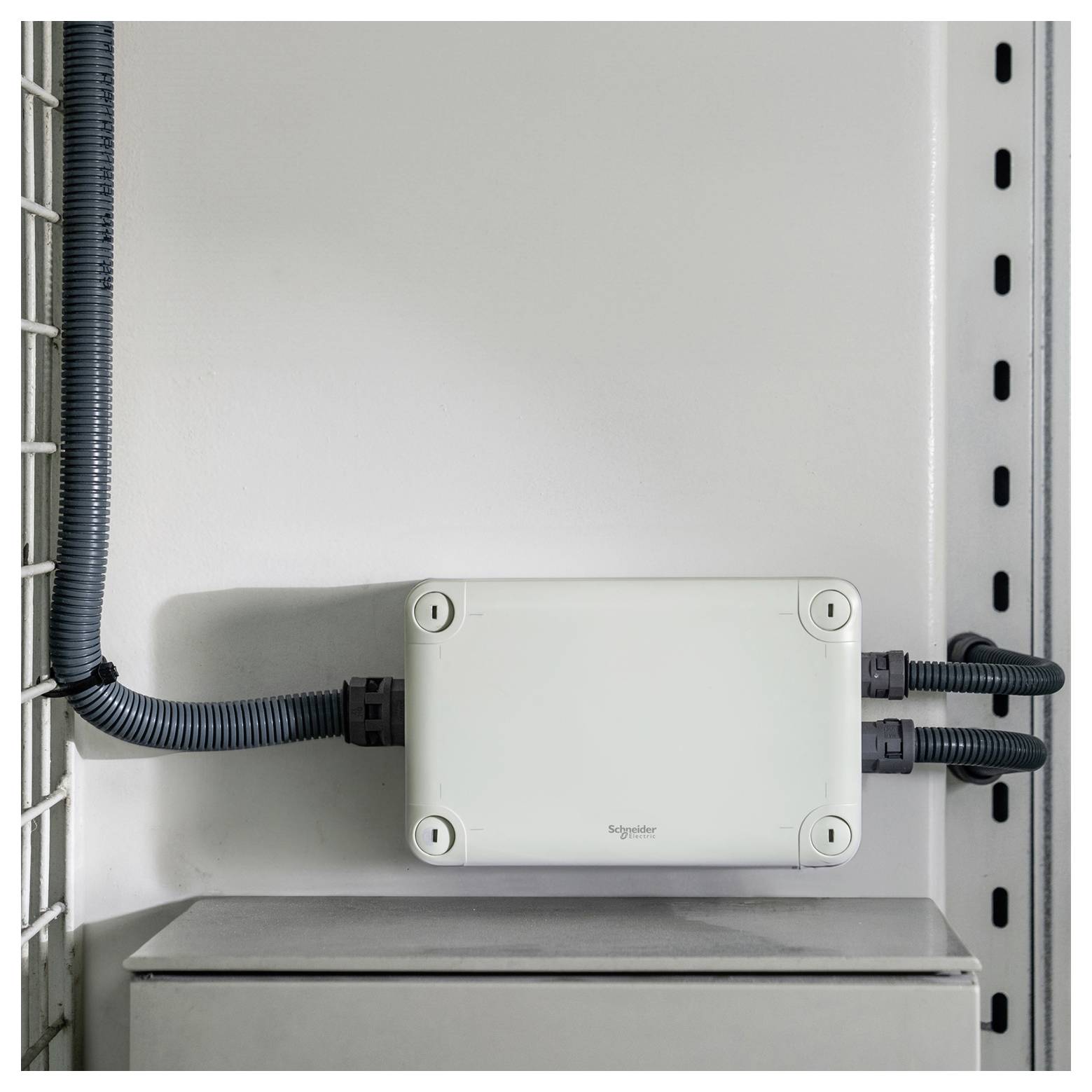

Schneider Electric PanelSeT TBS NSYTBS19168 skřínka na stěnu 164 x 192 x 87 ABS šedobílá (RAL 7035) 1 ks-6

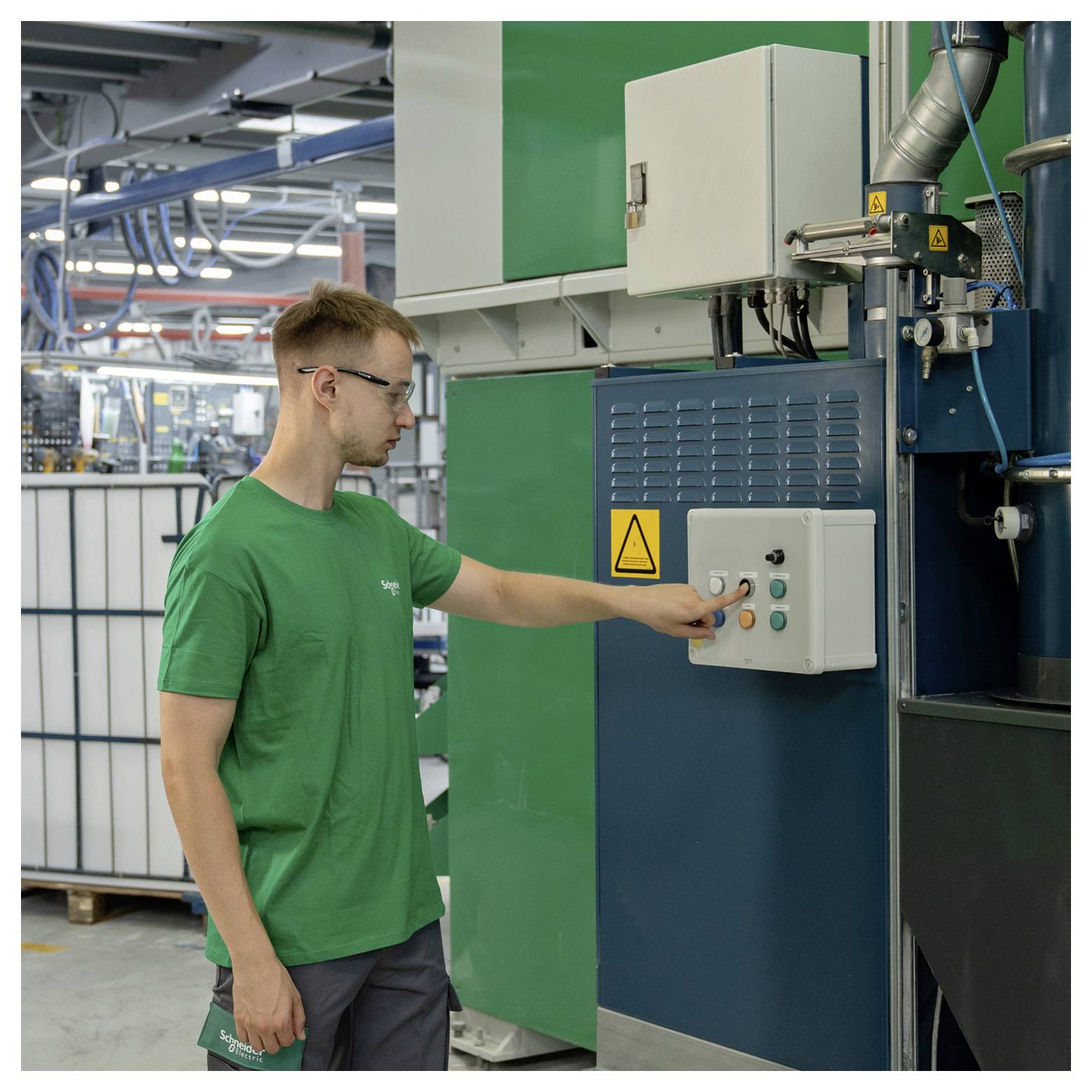

Schneider Electric PanelSeT TBS NSYTBS19168 skřínka na stěnu 164 x 192 x 87 ABS šedobílá (RAL 7035) 1 ks-7

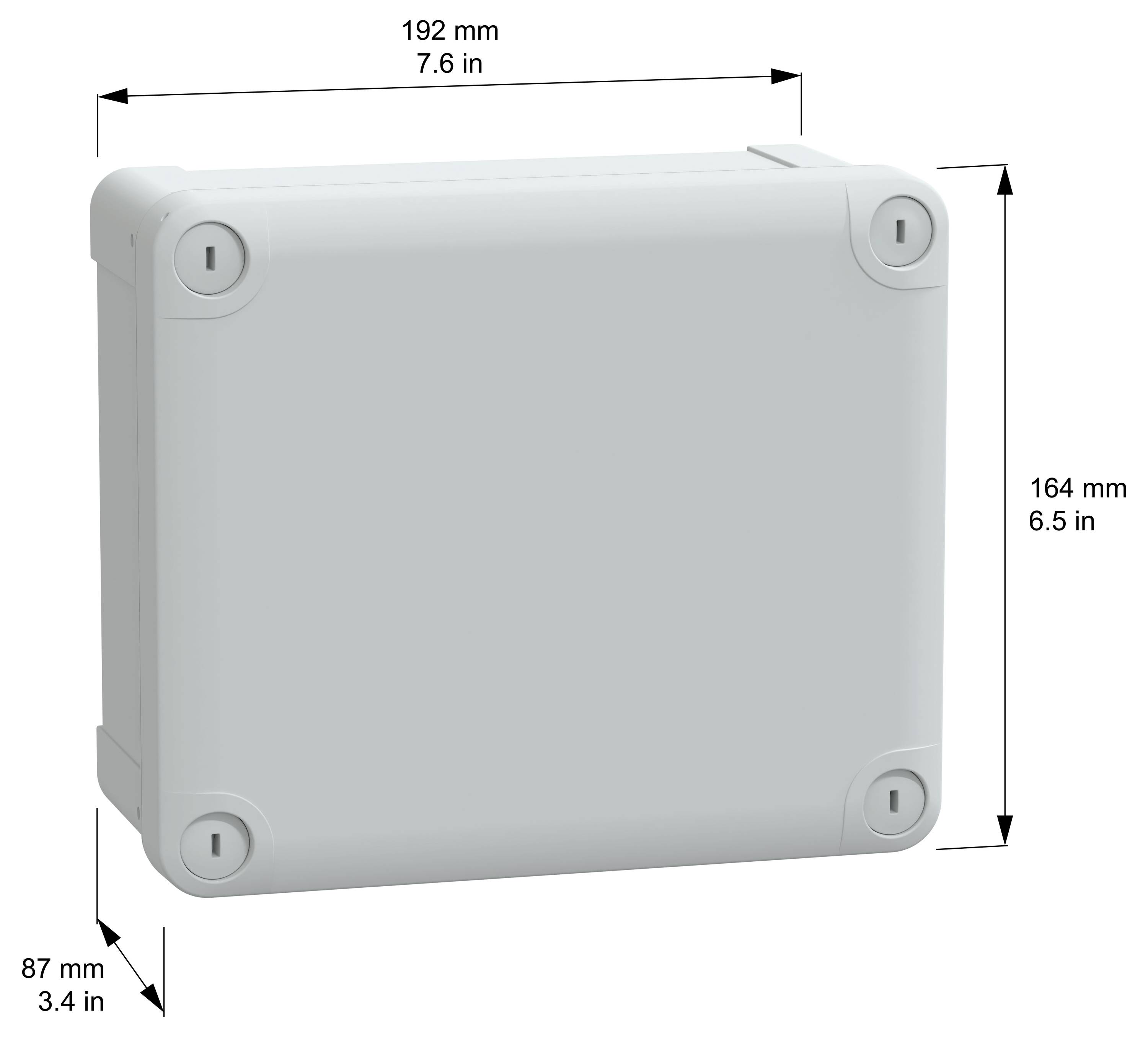

Schneider Electric PanelSeT TBS NSYTBS19168 skřínka na stěnu 164 x 192 x 87 ABS šedobílá (RAL 7035) 1 ks-8

1/9

Kategorie produktu

skřínka na stěnu

Materiál

ABS

Krytí

IP66

Šířka

164 mm

192 mm

Okamžité doručení: Čt 1. 10.

29 Ks

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Množství (Ks)

Sleva

Cena balení (Bez DPH.)

Množstevní slevy se liší podle prodejce

Ušetříte 0,00 Kč

Počet

Celková cena (321,49 Kč / kus)

321,49 Kč

Bez DPH.

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Hlavní benefity

Kryt Schneider Electric TBS NTSYTBS19168 - nepropustné ABS pouzdro. H20, H192XB164XT87MM, IP66, IK07, RAL7036

ABS pouzdro se snadno instaluje s 3 možnostmi upevnění
Ochrana: IP66
Odolnost proti nárazům IK07
Vč. Malé a upevňovací příslušenství
S montážní deskou nebo DIN lištou
Vyrobeno ze 45% recyklovaného plastu ABS

Technické parametry

Kategorie produktu: skřínka na stěnu

Materiál: ABS

: IP66

Barva: šedobílá (RAL 7035)

Šířka: 164 mm

V: 192 mm

Hmotnost: 0.45 kg

Obsah: 1 ks

Typ: PanelSeT TBS

Rozm.: (š x v x h) 164 x 192 x 87 mm

Číslo výrobce: NSYTBS19168

Hloubka: 87 mm

: Surface mounted

: II

: Grey

: 164

: 192 mm

: 87 mm

: 7035

: NE

: Neošetřené

: 0

: Cover

: 2

: Plastic

: IK07

: IP66

: NE

: Closed

: 4

UKCA: Ano

Varianty(Všechny ceny jsou bez DPH.)

Délka, příp. hloubka

Šířka

Obsah

Rozm.

Kategorie produktu

Schneider Electric PanelSeT TBS NSYTBS19168 skřínka na stěnu 164 x 192 x 87 ABS šedobílá (RAL 7035) 1 ks

Objednací číslo:1866548

Tento produkt

87 mm

164 mm

1 ks

(š x v x h) 164 x 192 x 87 mm

192 mm

skřínka na stěnu

Schneider Electric PanelSeT TBS NSYTBS191610H skřínka na stěnu 164 x 193 x 105 ABS šedobílá (RAL 7035) 1 ks

Objednací číslo:1866546

105 mm

164 mm

1 ks

(š x v x h) 164 x 193 x 105 mm

193 mm

skřínka na stěnu

Schneider Electric PanelSeT TBS NSYTBS191610HT skřínka na stěnu 164 x 192 x 105 ABS šedobílá (RAL 7035) 1 ks

Objednací číslo:1866547

105 mm

164 mm

1 ks

(š x v x h) 164 x 192 x 105 mm

192 mm

skřínka na stěnu

Schneider Electric PanelSeT TBS NSYTBS19168T skřínka na stěnu 164 x 192 x 87 ABS šedobílá (RAL 7035) 1 ks

Objednací číslo:1866549

87 mm

164 mm

1 ks

(š x v x h) 164 x 192 x 87 mm

192 mm

skřínka na stěnu

Schneider Electric PanelSeT TBS NSYTBS241910 skřínka na stěnu 194 x 241 x 107 ABS šedobílá (RAL 7035) 1 ks

Objednací číslo:1866550

107 mm

194 mm

1 ks

(š x v x h) 194 x 241 x 107 mm

241 mm

skřínka na stěnu

Schneider Electric PanelSeT TBS NSYTBS241910HT skřínka na stěnu 194 x 241 x 107 ABS šedobílá (RAL 7035) 1 ks

Objednací číslo:1866552

107 mm

194 mm

1 ks

(š x v x h) 194 x 241 x 107 mm

241 mm

skřínka na stěnu

Schneider Electric PanelSeT TBS NSYTBS241910T skřínka na stěnu 194 x 241 x 107 ABS šedobílá (RAL 7035) 1 ks

Objednací číslo:1866553

107 mm

194 mm

1 ks

(š x v x h) 194 x 241 x 107 mm

241 mm

skřínka na stěnu

Schneider Electric PanelSeT TBS NSYTBS241912H skřínka na stěnu 194 x 241 x 127 ABS šedobílá (RAL 7035) 1 ks

Objednací číslo:1866554

127 mm

194 mm

1 ks

(š x v x h) 194 x 241 x 127 mm

241 mm

skřínka na stěnu

Schneider Electric PanelSeT TBS NSYTBS111113H skřínka na stěnu 116 x 116 x 133 ABS šedobílá (RAL 7035) 2 ks

Objednací číslo:1876142

133 mm

116 mm

2 ks

(š x v x h) 116 x 116 x 133 mm

116 mm

skřínka na stěnu

Schneider Electric PanelSeT TBS NSYTBS1179H skřínka na stěnu 116 x 74 x 94 ABS šedobílá (RAL 7035) 3 ks

Objednací číslo:1876143

94 mm

116 mm

3 ks

(š x v x h) 116 x 74 x 94 mm

74 mm

skřínka na stěnu

Ke stažení

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 1866548 Schneider Electric PanelSeT TBS NSYTBS19168 skřínka na stěnu 164 x 192 x 87 ABS šedobílá (RAL 7035) 1 ks

Popis

Spolehlivá kvalita pro průmyslové použití. Série panelset TBS je koncipována pro použití v průmyslových interiérech bez zvláštních hygienických požadavků. Splňuje normu IEC 62208:2023 pro prázdné pouzdro nízkonapěťových spínacích systémů. Kromě toho výrobce poskytuje shrnutí zkoušek a certifikát shody na základě provedených konstrukčních zkoušek, aby byla zajištěna maximální bezpečnost a dodržování norem. Lze flexibilně kombinovat - přesně sedí pro každé použití. Díky přesné výrobě přesně odpovídají rozměrům katalogu. Promyšlený design umožňuje kombinaci s univerzálním příslušenstvím a flexibilní přizpůsobení různým instalačních situacím - ideální pro ideal projektových požadavků. Recyklovaný plast - odolný, udržitelný, v souladu s normami. Pouzdro Panelset TBS se skládá z plastu ABS s recyklovaným obsahem nejméně 45 % (po-industrielle). Jsou dimenzovány pro teploty od -25 °C do +60 °C, odolné proti žíhání až do 650 °C (podle IEC 60695-2-11) a odolné proti nárazu podle IK07 (podle IEC 62262). Pouzdra nabízejí stupeň krytí IP66 (IEC 60529) a izolaci ochranné třídy II (IEC 61140).

Inteligentní detaily pro každý montážní den
RAL 7035 s barevným tónem, možnost volitelného průhledného víka - vhodný i pro viditelné instalace
Víko lze upevnit pomocí 4 plastových šroubů, které lze ztratit mimo těsnící rozsah
Montáž a demontáž bez nářadí pomocí plochého šroubováku
Vyztužené hrany spodního dílu a víka pro větší stabilitu
Volitelný uzamykatelný - pro větší bezpečnost
Lze bez problémů vestavět kabelové šroubení
Snadno vyměnitelné víko při poškození nebo výměně designu
Flexibilní upevnění - vhodné pro jakékoliv použití

Pouzdro lze namontovat na tři způsoby:
1. Přes čtyři rohové kanály mimo těsnící plochy (od 138 × 93 × 72 mm)
2. Dvěma nebo čtyřmi zadními dlouhými otvory
3. S pomocí upevňovacích spon (od 116 × 116 × 62 mm)

Digitální podpora plánování včetně všech TBS skříní je k dispozici s rozsáhlou technickou dokumentací: Environmentálními certifikáty (PEP, RoHS), 2D, 3D a CAD soubory, kompatibilní s MOŘSKÝM ELEKTRIKEM, ETAP, EPLAN a WSCAD - pro bezproblémovou integraci do vašeho plánování.
