Schneider Electric PanelSeT TBS NSYTBS191610HT skřínka na stěnu 164 x 192 x 105 ABS šedobílá (RAL 7035) 1 ks Piece

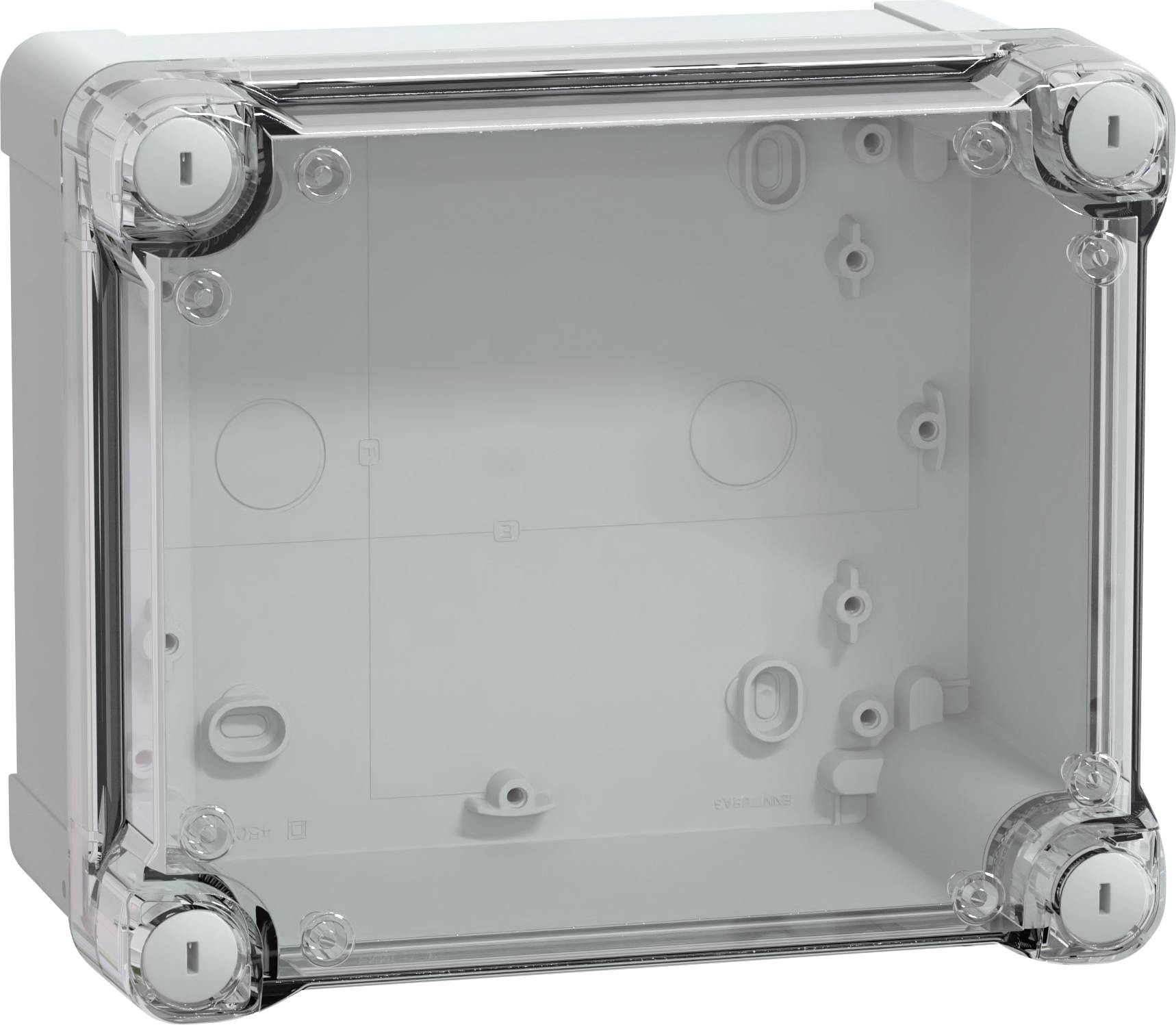

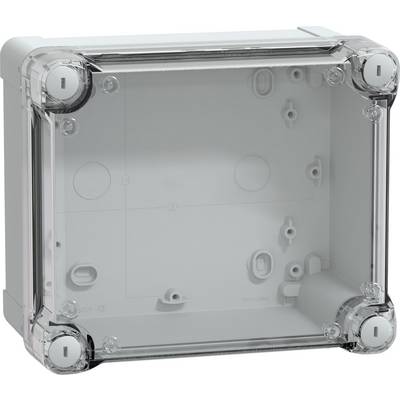

Čistá, prázdná elektrická rozvodná skříň navržená pro montáž na stěnu, s viditelnými montážními body a průhledným krytem.

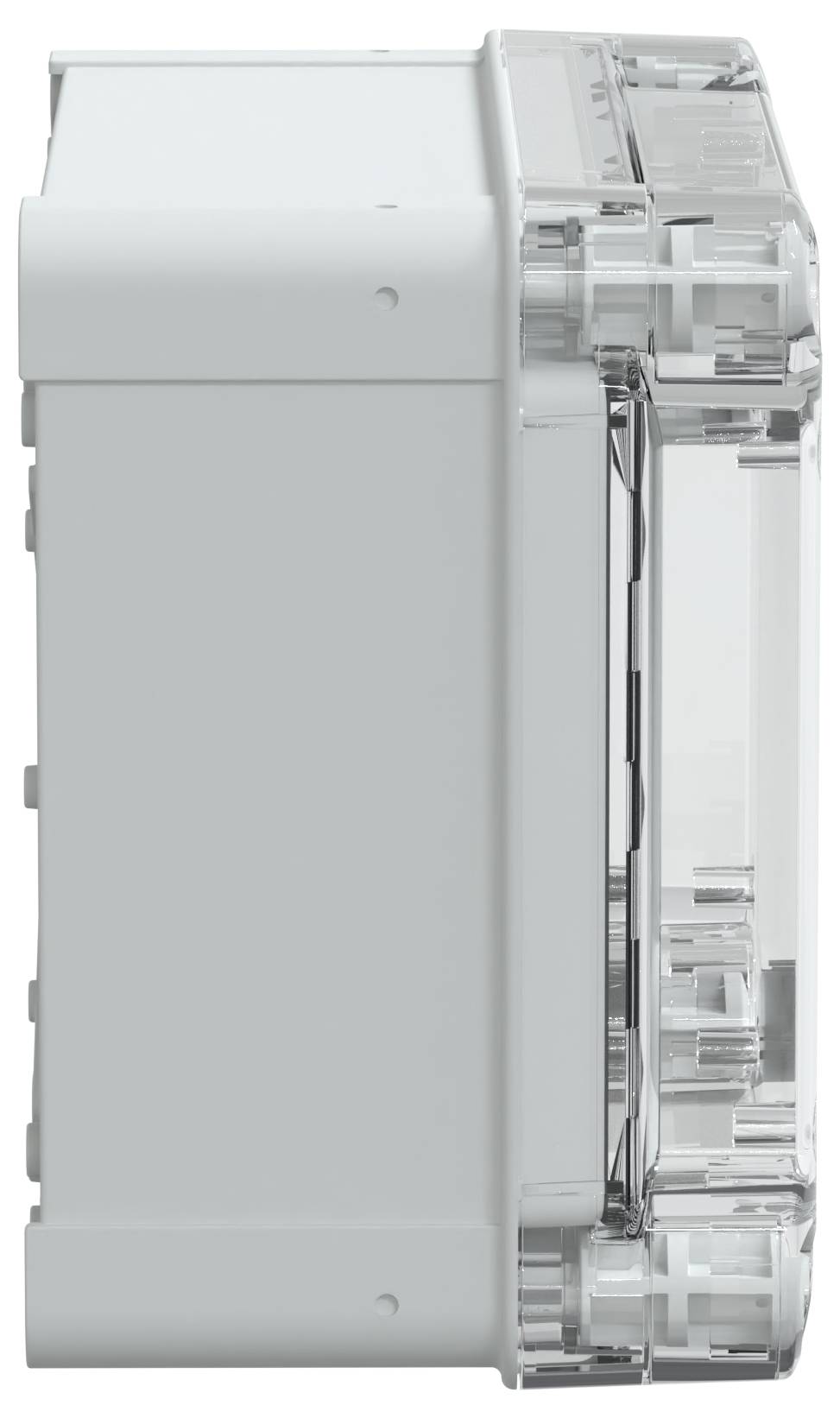

Boční pohled na bílou plastovou krabičku s průhledným víkem, zobrazující kompaktní design a obdélníkový tvar.

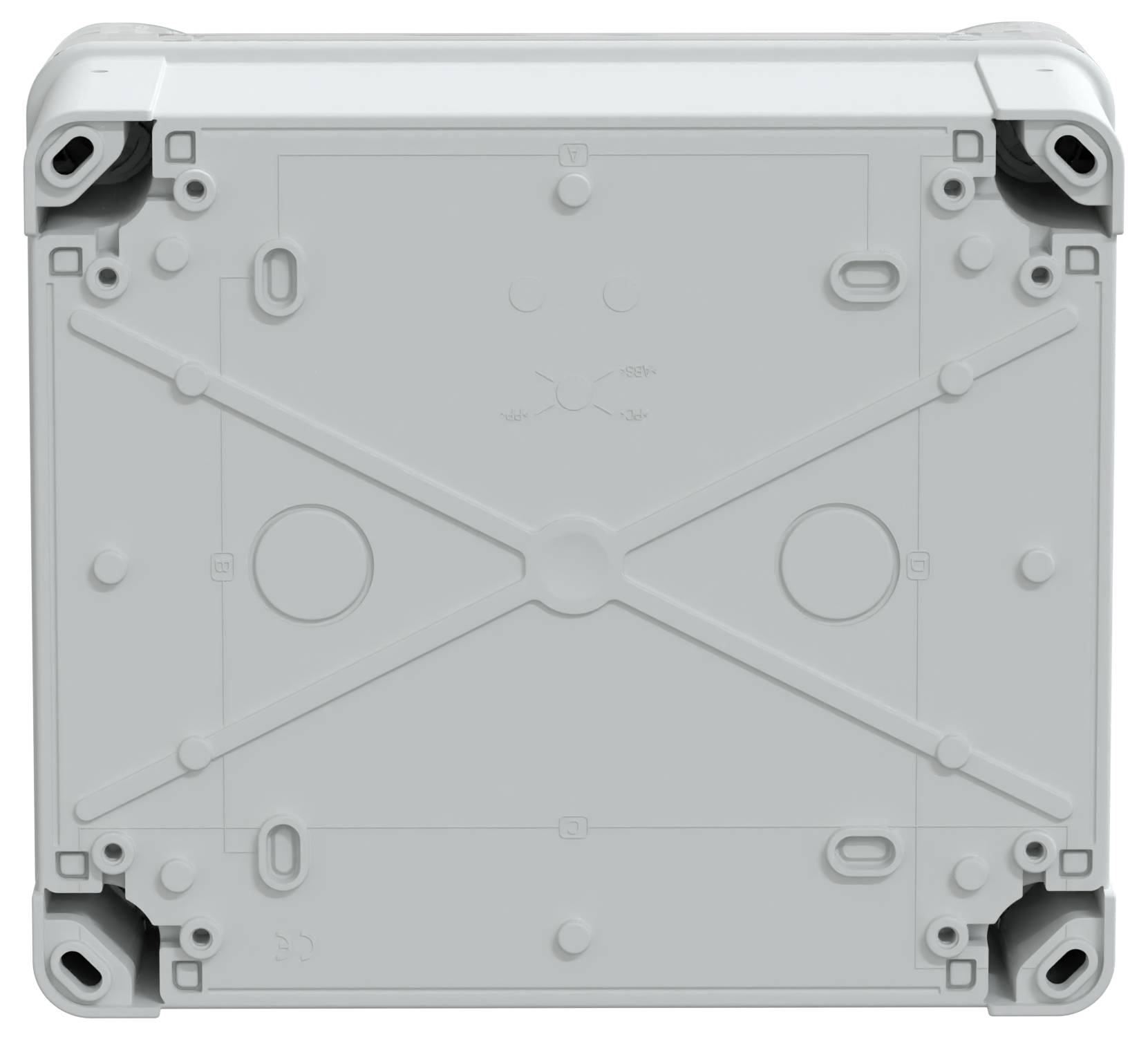

Šedý plastový kryt rozvodné krabice s několika otvory pro šrouby a křížovým výztužným vzorem.

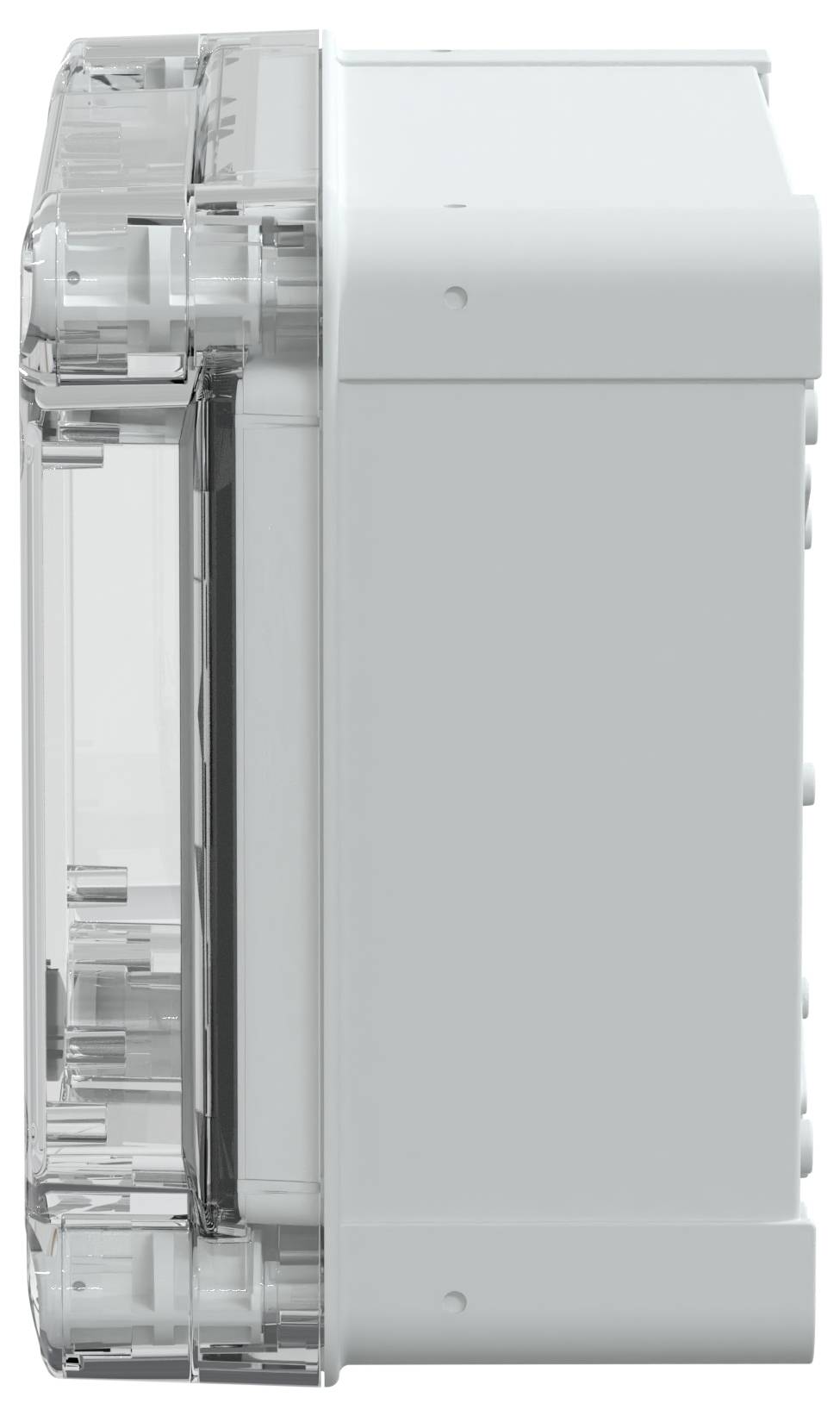

Boční pohled na bílé, obdélníkové elektronické zařízení s průhledným plastovým krytem na levé straně, zobrazující tlačítka na straně pravé.

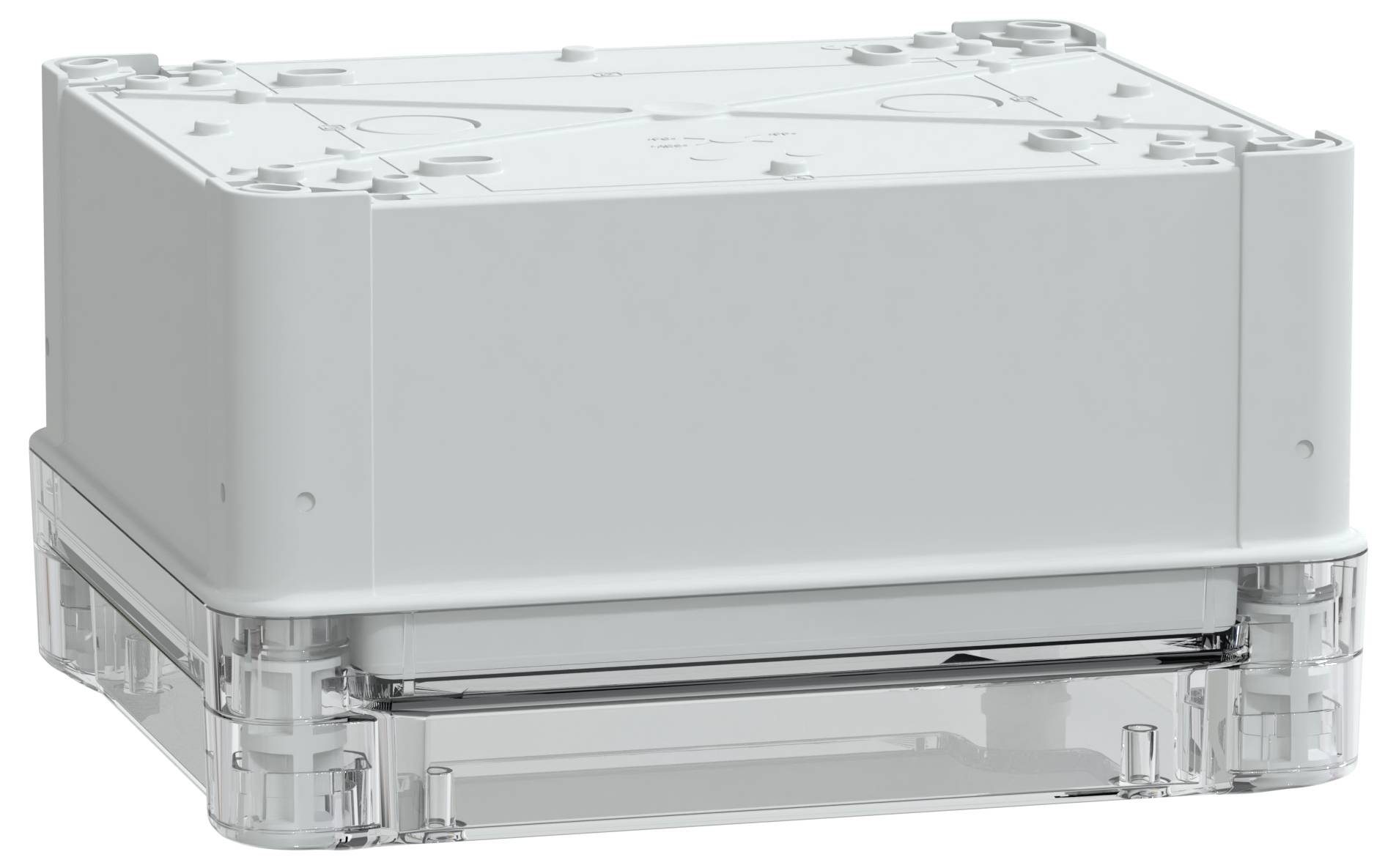

Bílý, obdélníkový plastový kryt s průhlednou spodní částí, určený pro umístění elektronických součástek nebo propojení, pohled z úhlu.

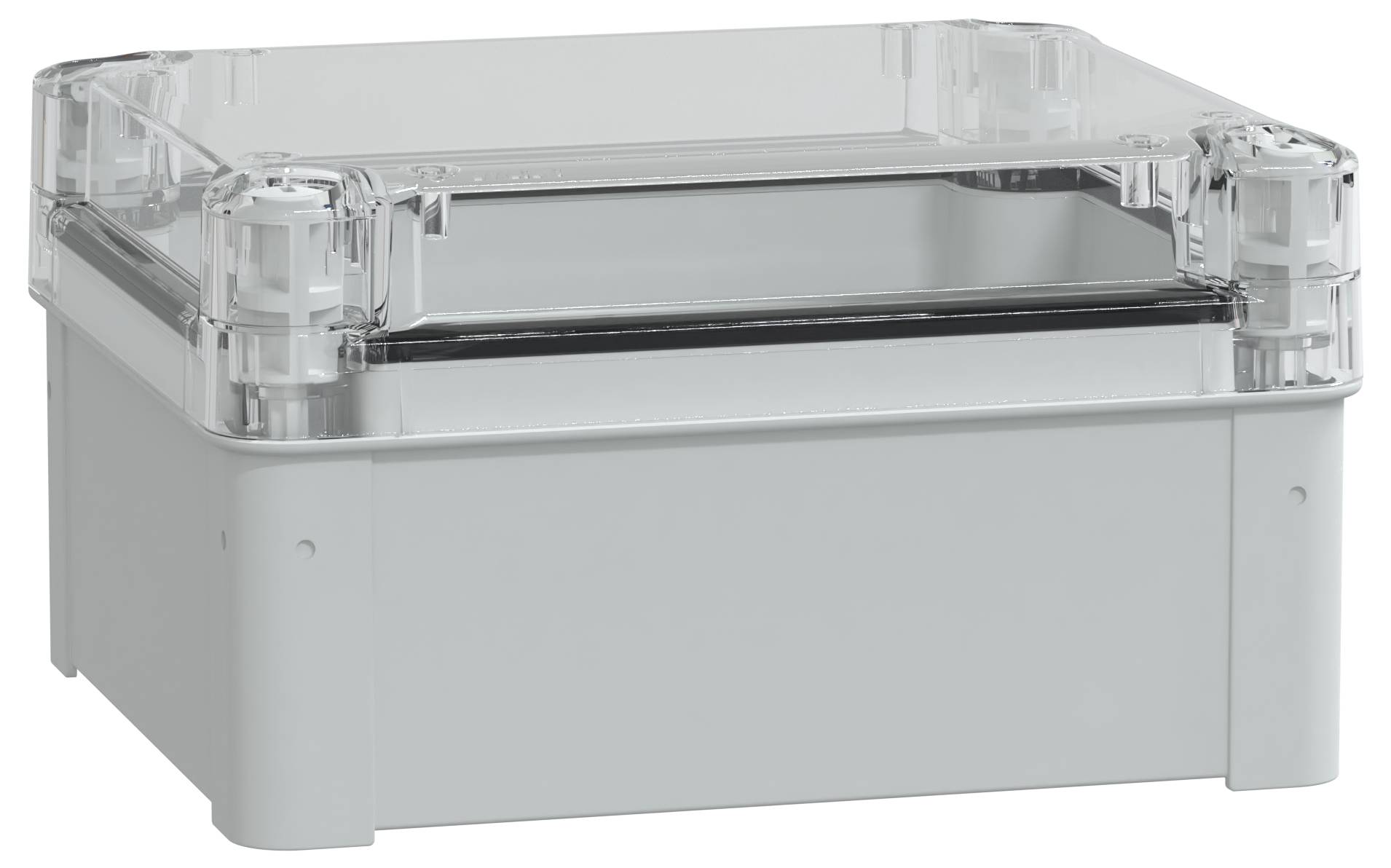

Obdélníková plastová elektrická rozvodná skříň s průhledným víkem a bílou základnou, vhodná pro umístění a ochranu elektronických komponentů.

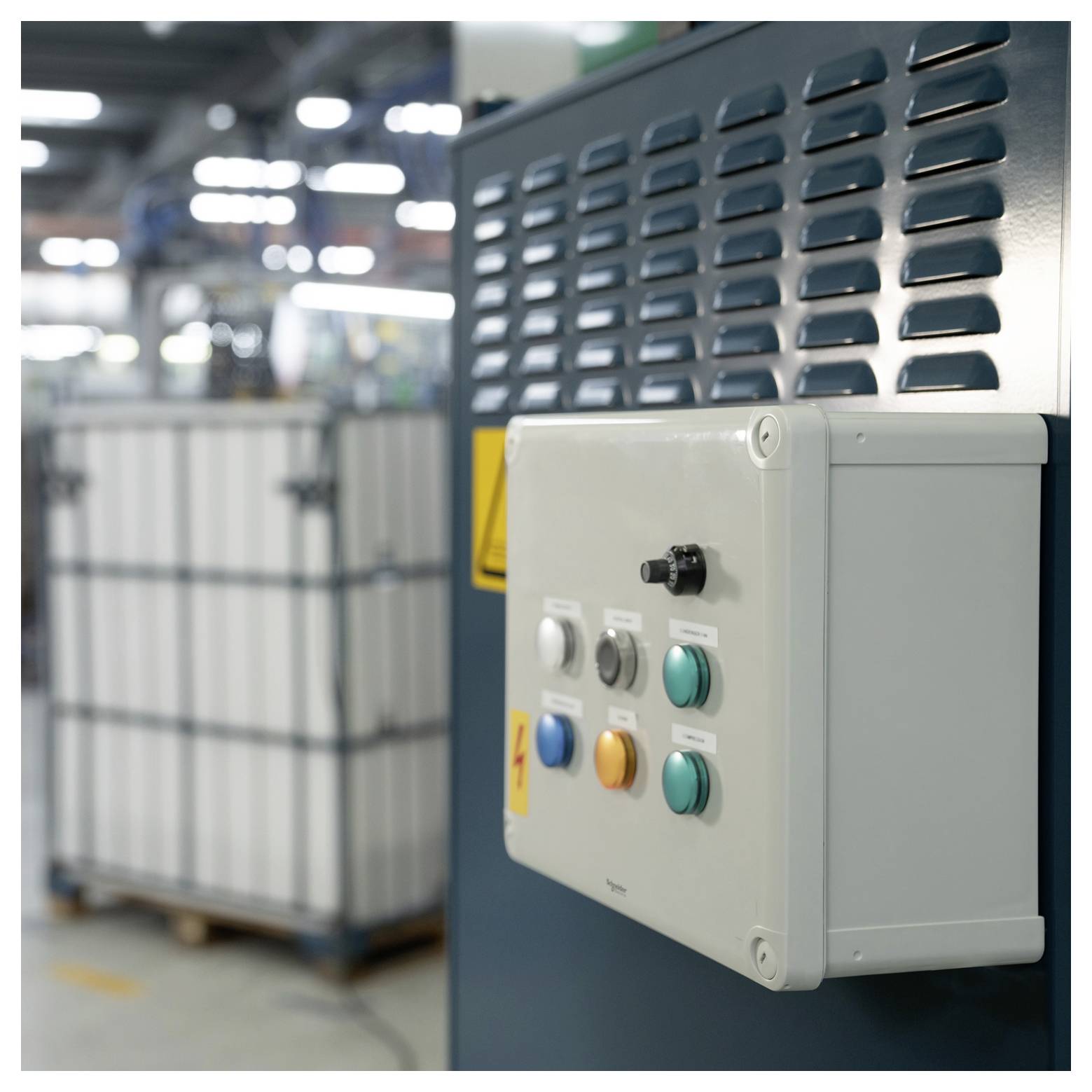

Schneider Electric PanelSeT TBS NSYTBS191610HT skřínka na stěnu 164 x 192 x 105 ABS šedobílá (RAL 7035) 1 ks Piece-6

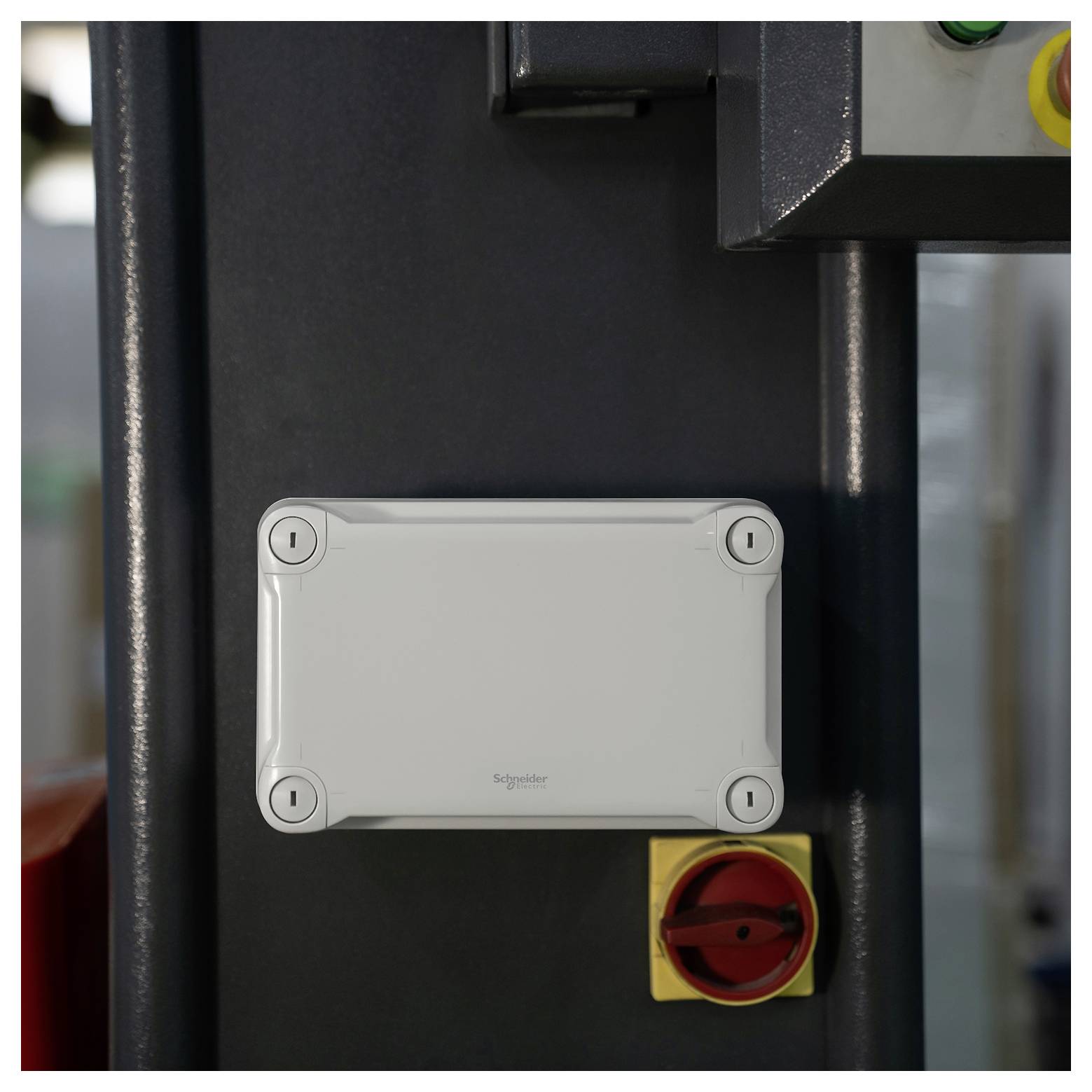

Schneider Electric PanelSeT TBS NSYTBS191610HT skřínka na stěnu 164 x 192 x 105 ABS šedobílá (RAL 7035) 1 ks Piece-7

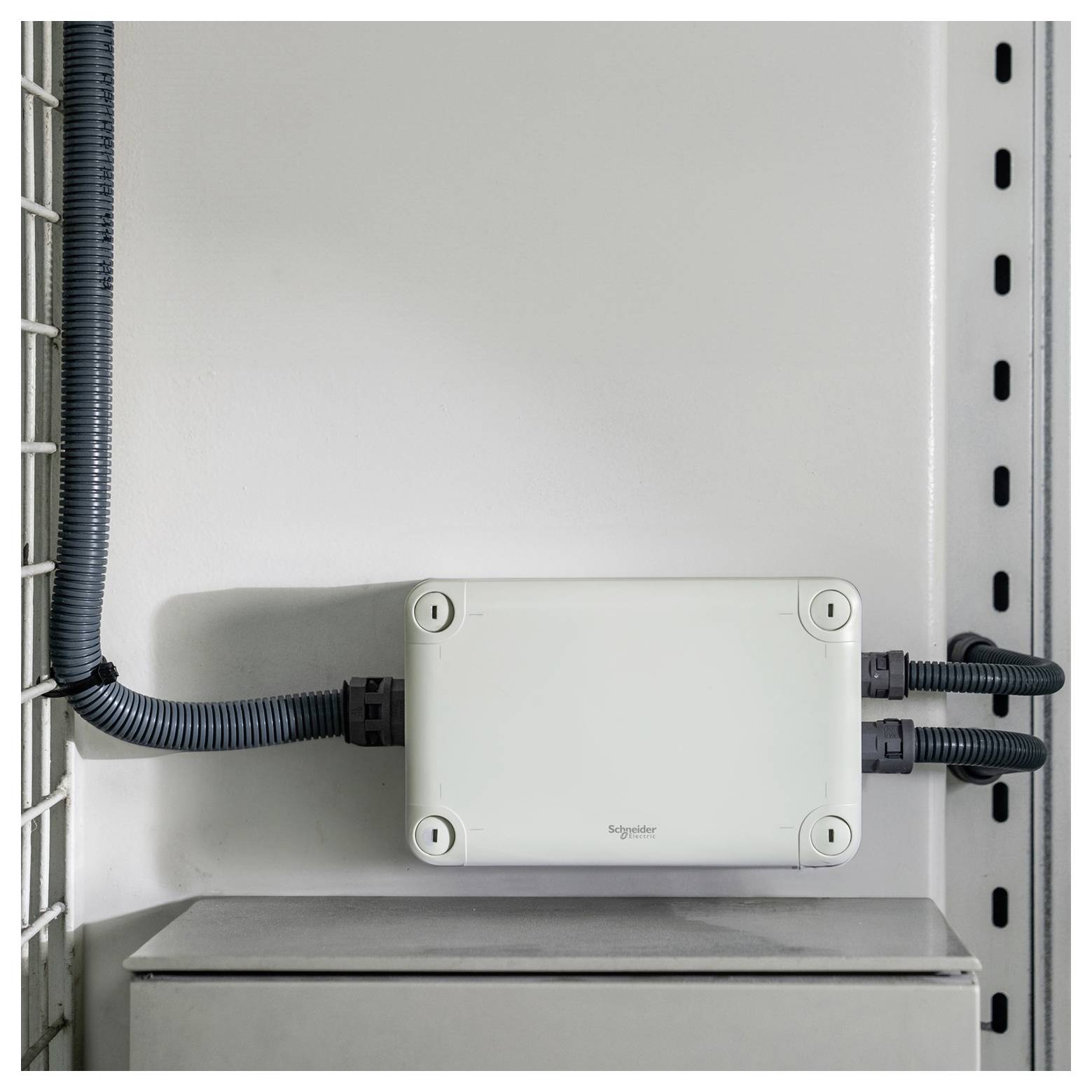

Schneider Electric PanelSeT TBS NSYTBS191610HT skřínka na stěnu 164 x 192 x 105 ABS šedobílá (RAL 7035) 1 ks Piece-8

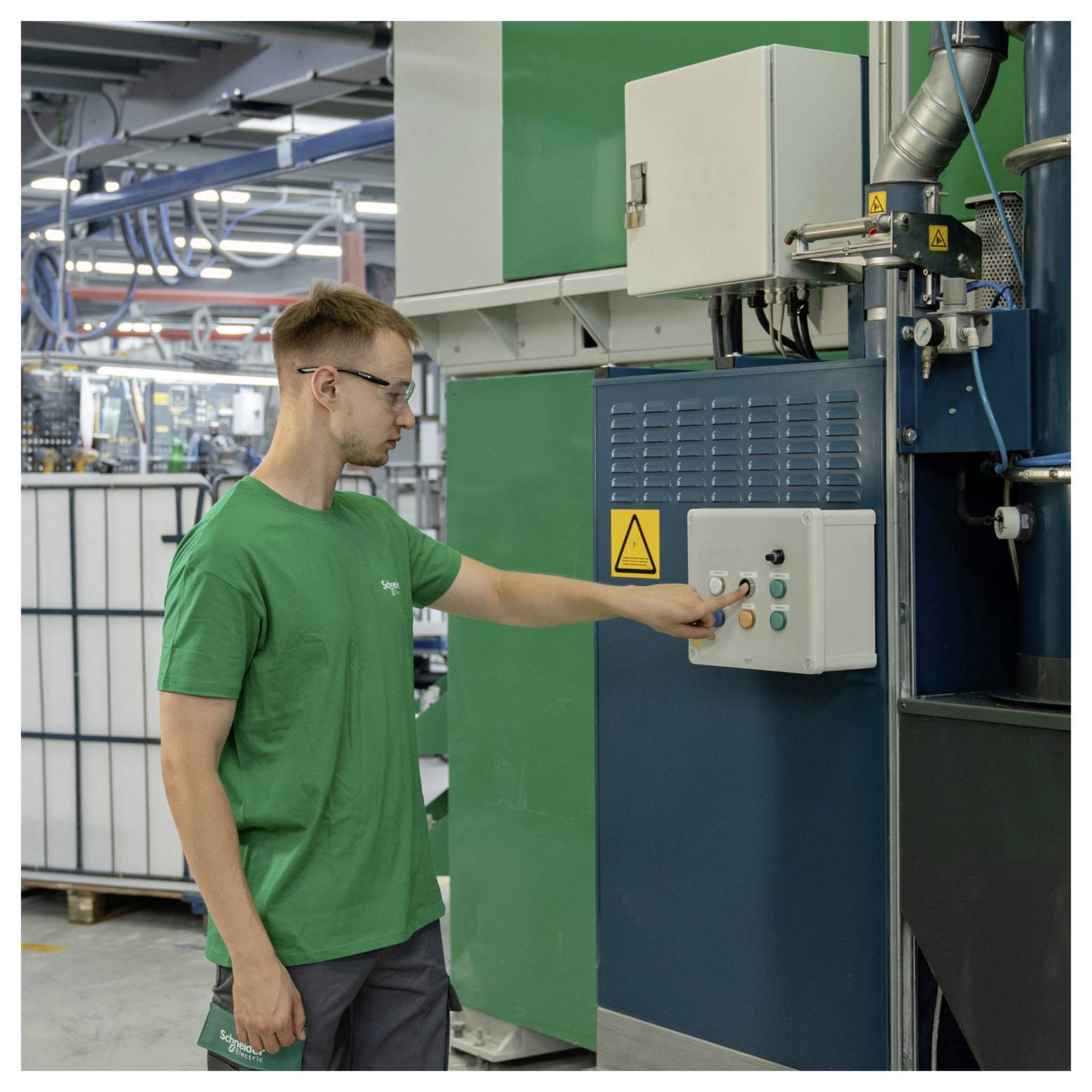

Schneider Electric PanelSeT TBS NSYTBS191610HT skřínka na stěnu 164 x 192 x 105 ABS šedobílá (RAL 7035) 1 ks Piece-9

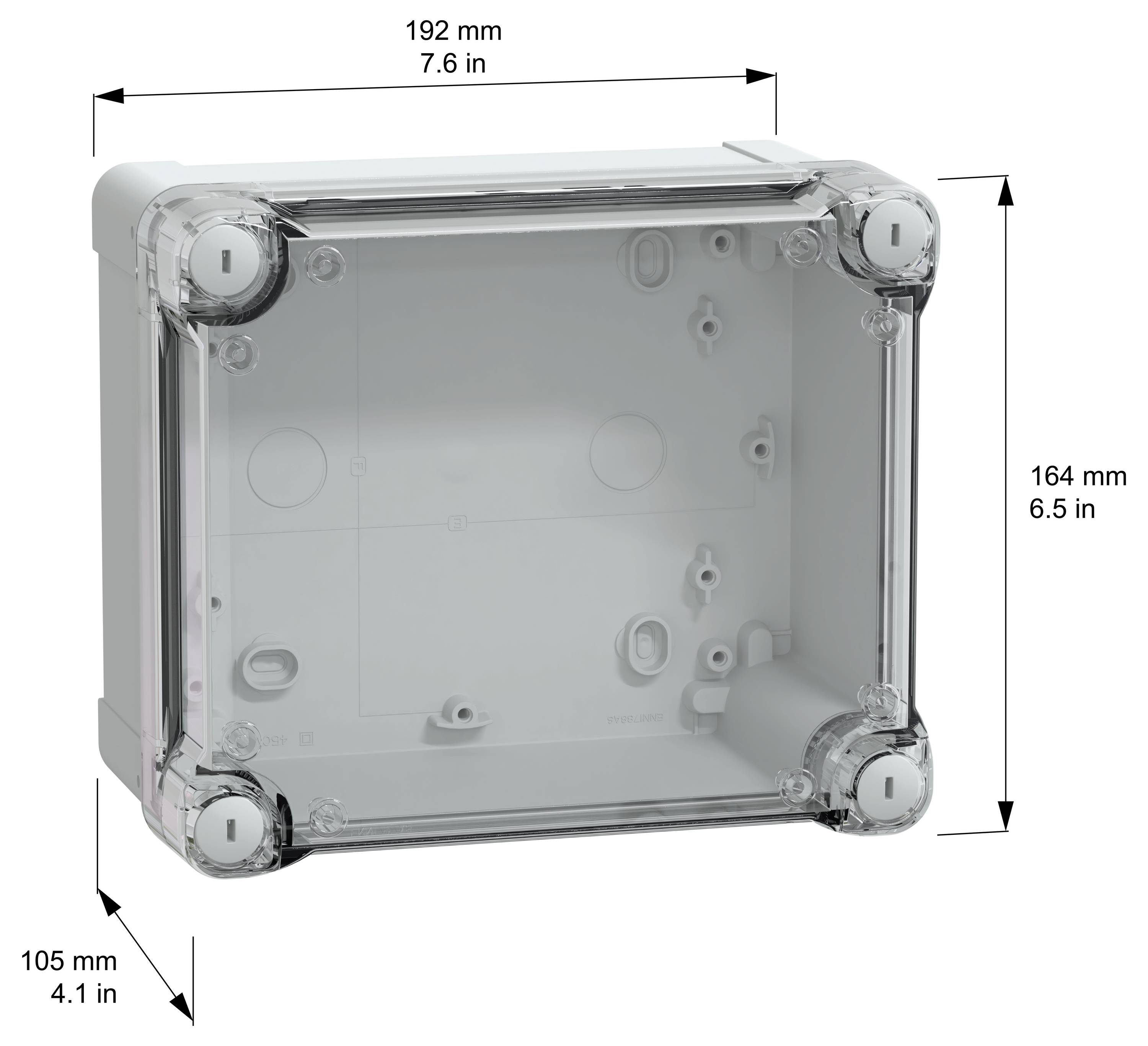

Schneider Electric PanelSeT TBS NSYTBS191610HT skřínka na stěnu 164 x 192 x 105 ABS šedobílá (RAL 7035) 1 ks Piece-10

1/11

Druh obalu

Piece

Kategorie produktu

skřínka na stěnu

Materiál

ABS

Krytí

IP66

Šířka

164 mm

Okamžité doručení: Po 5. 10.

5 Ks

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Množství (Ks)

Sleva

Cena balení (Bez DPH.)

Množstevní slevy se liší podle prodejce

Ušetříte 0,00 Kč

Počet

Celková cena (519,83 Kč / kus)

519,83 Kč

Bez DPH.

Už jen 5 Ks skladem!

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Hlavní benefity

Kryt Schneider Electric TBS H40, B192 X H164 X T105MM, IP66, IK07

ABS pouzdro se snadno instaluje s 3 možnostmi upevnění
Ochrana: IP66
Odolnost proti nárazům IK07
Vč. Malé a upevňovací příslušenství
S montážní deskou nebo DIN lištou
Vyrobeno ze 45% recyklovaného plastu ABS

Technické parametry

Druh obalu: Piece

Kategorie produktu: skřínka na stěnu

Vlastnosti: s montážní deskou

Materiál: ABS

: IP66

Barva: šedobílá (RAL 7035)

Šířka: 164 mm

V: 192 mm

Rozměry: 164 x 192 x 105 mm

Hmotnost: 0.54 kg

Obsah: 1 ks

Typ: PanelSeT TBS

Rozm.: (š x v x h) 164 x 192 x 105 mm

Číslo výrobce: NSYTBS191610HT

Hloubka: 105 mm

UKCA: Ano

Varianty(Všechny ceny jsou bez DPH.)

Délka, příp. hloubka

Šířka

Obsah

Rozm.

Kategorie produktu

Druh obalu

Schneider Electric PanelSeT TBS NSYTBS191610HT skřínka na stěnu 164 x 192 x 105 ABS šedobílá (RAL 7035) 1 ks Piece

Objednací číslo:1866547

Tento produkt

105 mm

164 mm

1 ks

(š x v x h) 164 x 192 x 105 mm

192 mm

skřínka na stěnu

Piece

Schneider Electric PanelSeT TBS NSYTBS191610H skřínka na stěnu 164 x 164 x 193 x 105 ABS šedobílá (RAL 7035) 1 ks Piece

Objednací číslo:1866546

164 mm

1 ks

(d x š x v) 164 x 164 x 193 mm

193 mm

skřínka na stěnu

Piece

Schneider Electric PanelSeT TBS NSYTBS19168 skřínka na stěnu 164 x 192 x 87 ABS šedobílá (RAL 7035) 1 ks Piece

Objednací číslo:1866548

87 mm

164 mm

1 ks

(š x v x h) 164 x 192 x 87 mm

192 mm

skřínka na stěnu

Piece

Schneider Electric PanelSeT TBS NSYTBS19168T skřínka na stěnu 164 x 192 x 87 ABS šedobílá (RAL 7035) 1 ks

Objednací číslo:1866549

87 mm

164 mm

1 ks

(š x v x h) 164 x 192 x 87 mm

192 mm

skřínka na stěnu

Schneider Electric PanelSeT TBS NSYTBS241910 skřínka na stěnu 194 x 241 x 107 ABS šedobílá (RAL 7035) 1 ks Box

Objednací číslo:1866550

107 mm

194 mm

1 ks

(š x v x h) 194 x 241 x 107 mm

241 mm

skřínka na stěnu

Box

Schneider Electric PanelSeT TBS NSYTBS241910HT skřínka na stěnu 241 x 194 x 241 x 107 ABS šedobílá (RAL 7035) 1 ks Piece

Objednací číslo:1866552

241 mm

194 mm

1 ks

(d x š x v) 241 x 194 x 241 mm

241 mm

skřínka na stěnu

Piece

Schneider Electric PanelSeT TBS NSYTBS241910T skřínka na stěnu 194 x 241 x 107 ABS šedobílá (RAL 7035) 1 ks Piece

Objednací číslo:1866553

107 mm

194 mm

1 ks

(š x v x h) 194 x 241 x 107 mm

241 mm

skřínka na stěnu

Piece

Schneider Electric PanelSeT TBS NSYTBS241912H skřínka na stěnu 194 x 241 x 127 ABS šedobílá (RAL 7035) 1 ks Piece

Objednací číslo:1866554

127 mm

194 mm

1 ks

(š x v x h) 194 x 241 x 127 mm

241 mm

skřínka na stěnu

Piece

Schneider Electric PanelSeT TBS NSYTBS111113H skřínka na stěnu 116 x 116 x 133 ABS šedobílá (RAL 7035) 2 ks Piece

Objednací číslo:1876142

133 mm

116 mm

2 ks

(š x v x h) 116 x 116 x 133 mm

116 mm

skřínka na stěnu

Piece

Schneider Electric PanelSeT TBS NSYTBS1179H skřínka na stěnu 116 x 116 x 74 x 94 ABS šedobílá (RAL 7035) 3 ks

Objednací číslo:1876143

116 mm

3 ks

(d x š x v) 116 x 116 x 74 mm

74 mm

skřínka na stěnu

Ke stažení

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 1866547 Schneider Electric PanelSeT TBS NSYTBS191610HT skřínka na stěnu 164 x 192 x 105 ABS šedobílá (RAL 7035) 1 ks Piece

Popis

Spolehlivá kvalita pro průmyslové použití. Série panelset TBS je koncipována pro použití v průmyslových interiérech bez zvláštních hygienických požadavků. Splňuje normu IEC 62208:2023 pro prázdné pouzdro nízkonapěťových spínacích systémů. Kromě toho výrobce poskytuje shrnutí zkoušek a certifikát shody na základě provedených konstrukčních zkoušek, aby byla zajištěna maximální bezpečnost a dodržování norem. Lze flexibilně kombinovat - přesně sedí pro každé použití. Díky přesné výrobě přesně odpovídají rozměrům katalogu. Promyšlený design umožňuje kombinaci s univerzálním příslušenstvím a flexibilní přizpůsobení různým instalačních situacím - ideální pro ideal projektových požadavků. Recyklovaný plast - odolný, udržitelný, v souladu s normami. Pouzdro Panelset TBS se skládá z plastu ABS s recyklovaným obsahem nejméně 45 % (po-industrielle). Jsou dimenzovány pro teploty od -25 °C do +60 °C, odolné proti žíhání až do 650 °C (podle IEC 60695-2-11) a odolné proti nárazu podle IK07 (podle IEC 62262). Pouzdra nabízejí stupeň krytí IP66 (IEC 60529) a izolaci ochranné třídy II (IEC 61140).

Inteligentní detaily pro každý montážní den
RAL 7035 s barevným tónem, možnost volitelného průhledného víka - vhodný i pro viditelné instalace
Víko lze upevnit pomocí 4 plastových šroubů, které lze ztratit mimo těsnící rozsah
Montáž a demontáž bez nářadí pomocí plochého šroubováku
Vyztužené hrany spodního dílu a víka pro větší stabilitu
Volitelný uzamykatelný - pro větší bezpečnost
Lze bez problémů vestavět kabelové šroubení
Snadno vyměnitelné víko při poškození nebo výměně designu
Flexibilní upevnění - vhodné pro jakékoliv použití

Pouzdro lze namontovat na tři způsoby:
1. Přes čtyři rohové kanály mimo těsnící plochy (od 138 × 93 × 72 mm)
2. Dvěma nebo čtyřmi zadními dlouhými otvory
3. S pomocí upevňovacích spon (od 116 × 116 × 62 mm)

Digitální podpora plánování včetně všech TBS skříní je k dispozici s rozsáhlou technickou dokumentací: Environmentálními certifikáty (PEP, RoHS), 2D, 3D a CAD soubory, kompatibilní s MOŘSKÝM ELEKTRIKEM, ETAP, EPLAN a WSCAD - pro bezproblémovou integraci do vašeho plánování.
