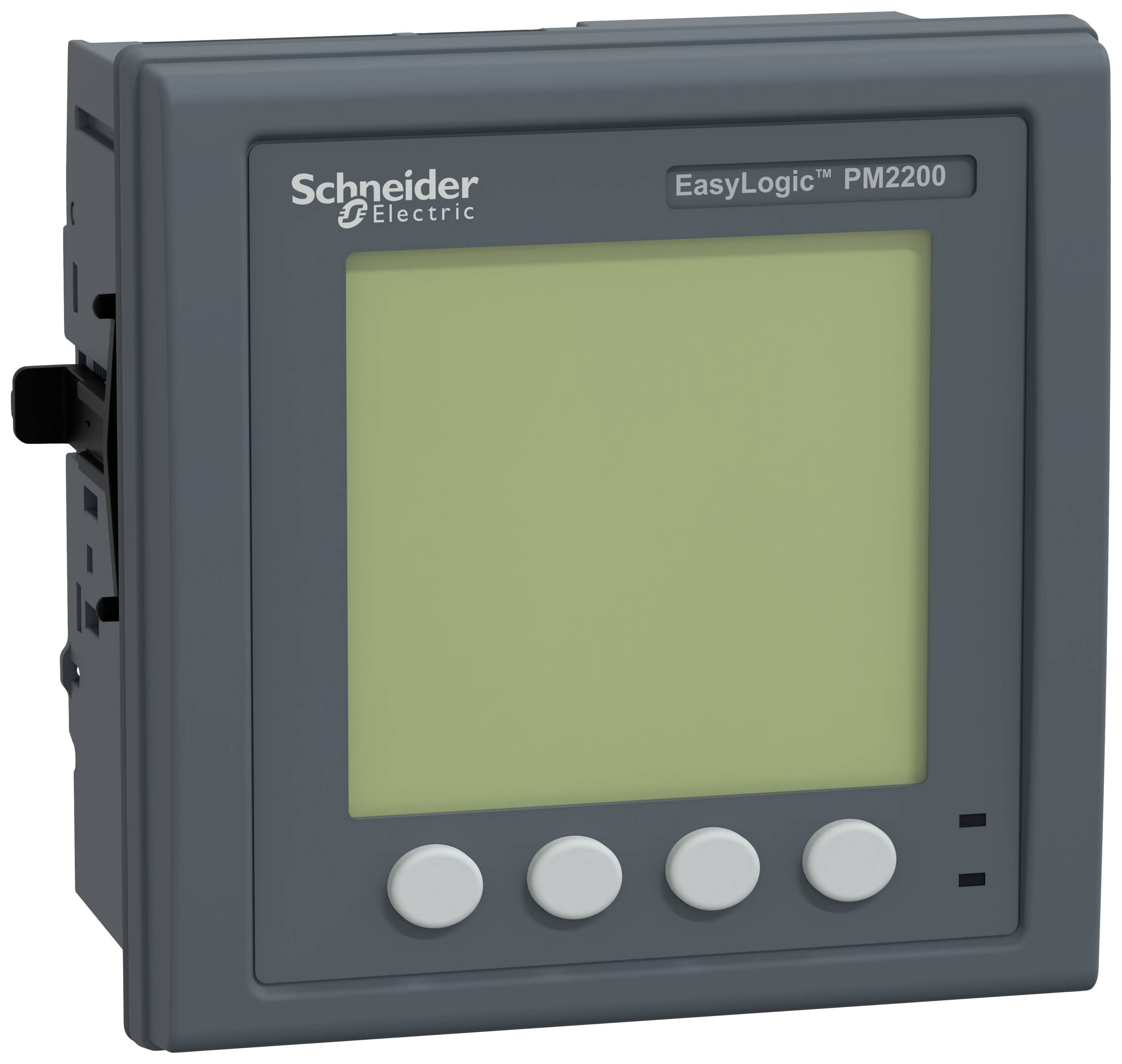

Schneider Electric METSEPM2210 síťový analyzátor

Tento přístroj je univerzální měřicí přístroj pro montáž do rozvaděče o velikosti 96 mm x 96 mm a podsvíceným LCD displejem s 128 x 128 pixely. Univerzální měřicí přístroj měří činnou energii podle třídy přesnosti 1.0 dle IEC 62053-21 s rychlostí snímání 64 000 vzorků na cyklus. Může měřit všechny tři hodnoty výkonu a energie, jako činný, zdánlivý a jalový výkon, napětí, proud, frekvence a účiník. Plus celkové harmonické zkreslení proudu a napětí na fázové bázi. Univerzální měřicí přístroj pracuje buď se síťovou frekvencí 50 Hz nebo 60 Hz a přijímá univerzální řídicí napětí od 44 do 300 v mezi fází a nulovým vodičem, AC nebo DC. Jmenovitý proud tohoto měřicího přístroje je buď 1 a nebo 5 a na vstupním proudu. Podporuje až 13 různých typů schémat zapojení v jednofázových, dvoufázových nebo třífázových konfiguracích. Rozsah měření napětí mezi fázemi je 35 až 480 v AC od fáze do fáze při 45 až 65 Hz, zatímco rozsah mezi fázemi a nulovým vodičem je 20 až 277 V. Měřicí přístroj má také digitální impulzní výstup pro libovolné parametry energie, které se mohou měnit s různými hodnotami energie. Rozměry výrobku jsou: Šířka 96 mm, hloubka 54 mm, výška 96 mm a hmotnost 300 g.

Tento text byl přeložen strojově.
