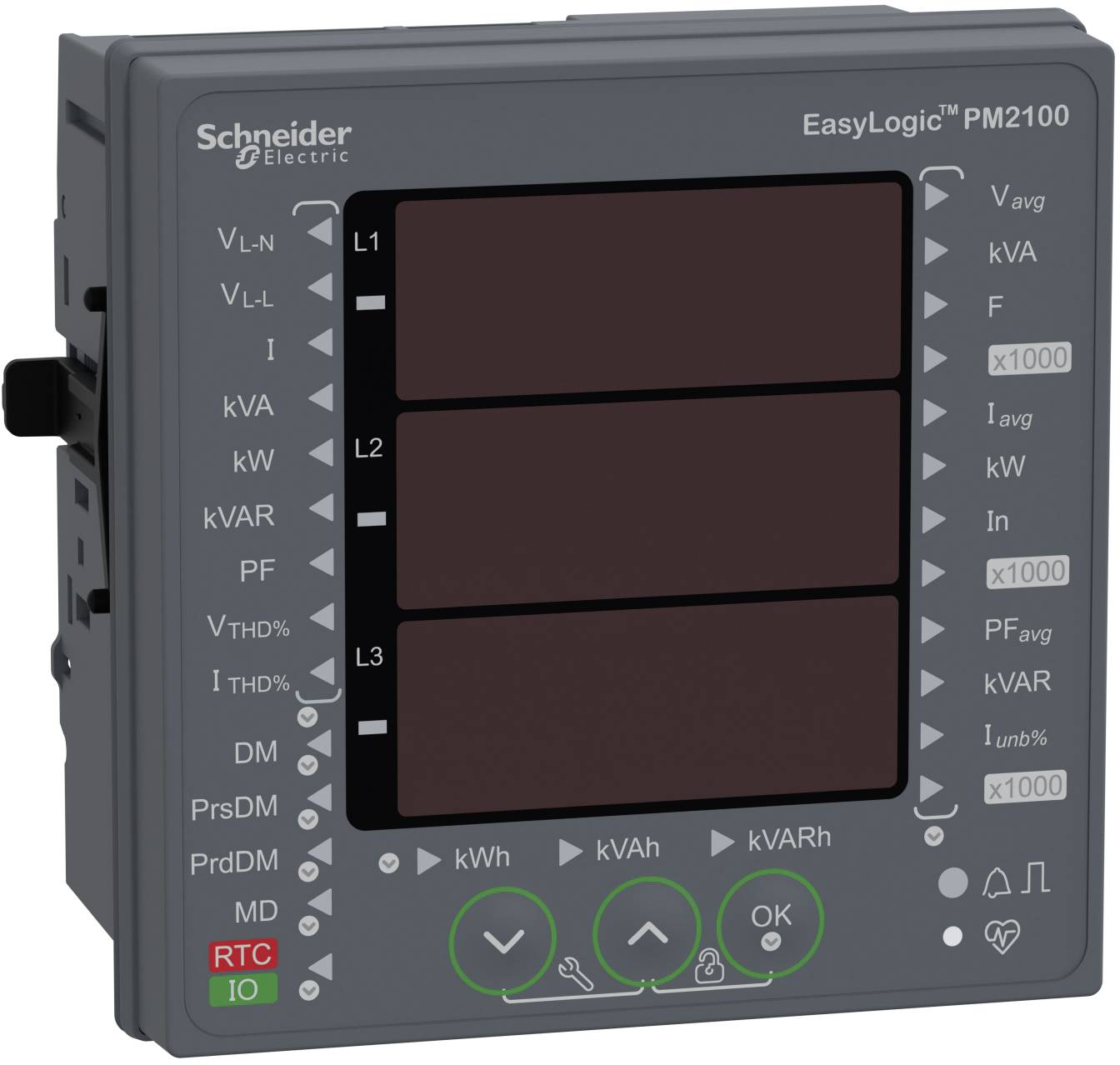

Schneider Electric METSEPM2130 vestavný měřicí přístroj

Tento přístroj je univerzální měřicí přístroj pro montáž do rozvaděče o velikosti 96 mm x 96 mm a 3-řádkovém světle červeném, 4-místném LED displeji s výškou 14,2 mm. Univerzální měřicí přístroj měří činnou energii podle třídy přesnosti 0,5S podle IEC 62053-22 s rychlostí snímání 64 000 vzorků za cyklus. Může měřit všechny tři hodnoty výkonu a energie, jako činný, zdánlivý a jalový výkon, napětí, proud, frekvence a účiník. Plus celkové harmonické zkreslení a jednotlivé harmonické kmitání až do 31. Pořádek. Univerzální měřicí přístroj pracuje buď se síťovou frekvencí 50 Hz nebo 60 Hz a přijímá univerzální řídicí napětí od 80 do 300 v mezi fází a nulovým vodičem, AC nebo DC. Jmenovitý proud tohoto měřicího přístroje je buď 1 a nebo 5 a na vstupním proudu. Podporuje až 13 různých typů schémat zapojení v jednofázových, dvoufázových nebo třífázových konfiguracích. Rozsah měření napětí mezi fázemi je 35 až 480 v AC od fáze do fáze při 45 až 65 Hz, zatímco rozsah mezi fázemi a nulovým vodičem je 20 až 277 V. Disponuje komunikačním připojením RS485 s protokolem Modbus RTU. Měřicí přístroj lze dovybavit E/a moduly pro monitorování inpulsů. Tyto moduly jsou vybaveny buď dvěma kanály pro digitální vstupy a výstupy, nebo analogovými vstupy a výstupy. Tuto verzi lze nakonfigurovat pro 23 různých typů alarmů, které jsou uloženy v 40 registrech. Rozměry výrobku jsou: Šířka 96 mm, hloubka 54 mm, výška 96 mm a hmotnost 300 g.

Tento text byl přeložen strojově.
