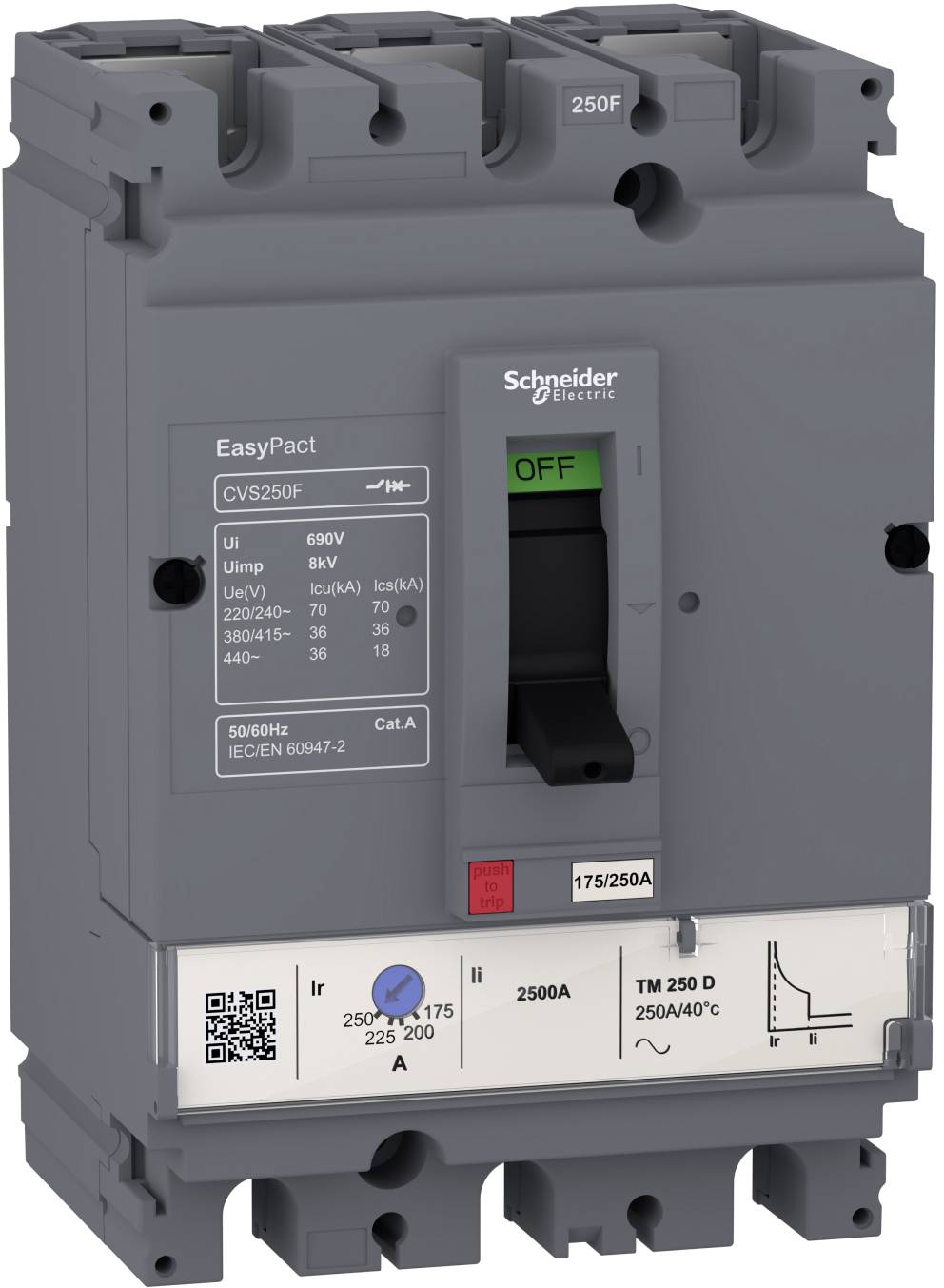

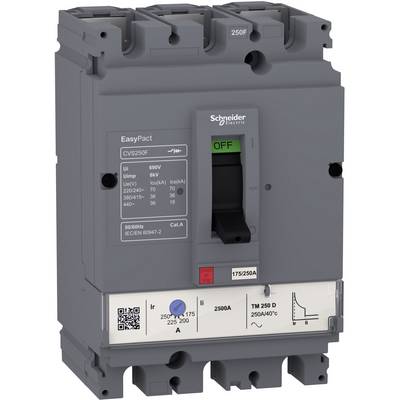

Schneider Electric LV510333 výkonový vypínač 1 ks

Kategorie produktu

výkonový vypínač

Typ

LV510333

Krytí

IP40

Obsah

1 ks

Pólů

Datasheety: (PDF)

Brzy k dispozici

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (4 718,18 Kč / kus)

4 718,18 Kč

Bez DPH.

Doprava zdarma

Nahlásit právní incident

Technické parametry

Typ připojení hlavního proudu: Šroubové připojení
Počet pomocných kontaktů jako přepínací kontakt: 0
Provedení ovladače: Páčka
Jmenovitý trvalý proud IU: 40 a
Jmenovitý proud při zkratu až 400 v, 50 Hz: 36 kA
Jmenovité napětí 440-440 V.
Rozsah neúročeného zkratového spouštěče: 500-500 A.
Vhodné pro montáž na DIN lištu: ne
Typ zařízení: Vestavné zařízení
Volitelně montáž na DIN lištu: ne
Integrovaná ochrana proti zkratu: ne
Kompletní přístroj s ochrannou jednotkou: Ano
S hlásičem spuštění: Ano
S integrovanou podpěťovou spouští: ne
Integrovaný pohon motoru: ne
Volitelný motorový pohon: ne
Poloha připojení hlavního obvodu: Vpředu
Ztrátový výkon: 6.6 W
Regulace proudu při přetížení: 0-40 A.

Kategorie produktu: výkonový vypínač

Typ: LV510333

: IP40

Obsah: 1 ks

Pólů: 3

: 40 A

: NE

: 3

: 0-40 A

: 0

: 440-440 V

: 6.6 W

: IP40

: Front side

: NE

: Screw connection

: Wing knob

: ANO

: 36 kA

: 500-500 A

: NE

: NE

: NE

: Built-in device fixed built-in technique

: NE

: ANO

Ke stažení

List technických údajů

List technických údajů 3755313 Schneider Electric LV510333 výkonový vypínač 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3755313 Schneider Electric LV510333 výkonový vypínač 1 ks

Popis

EasyPact CVS100F je 3-pólový vypínač výkonu v pevné montáži s vysokým výkonem a úspornou funkčností. Je to nejlepší volba pro ochranu malých a středních budov. Vypínání (ICU) je 36 kA rms při 50 v AC / 60 Hz. Provozní napětí je 440 v/AC / 50 Hz. Tento produkt je vybaven termomagnetickým spouštěčem (TMD) s jmenovitým proudem 40 a. Spoušť TMD nabízí nastavitelnou ochranu proti přetížení a pevnou magnetickou ochranu. Tato 12pólová varianta (3 mm x 161 mm x 86 mm) může být vybavena celou řadou volitelných funkcí a příslušenství. EasyPact CV100F odpovídá mezinárodním normám (IEC 60947, CCC, EAC). Může být nainstalován ve spínacích zařízeních třídy izolace II, protože se jedná o čelní zařízení třídy II (IEC 60664-1).
