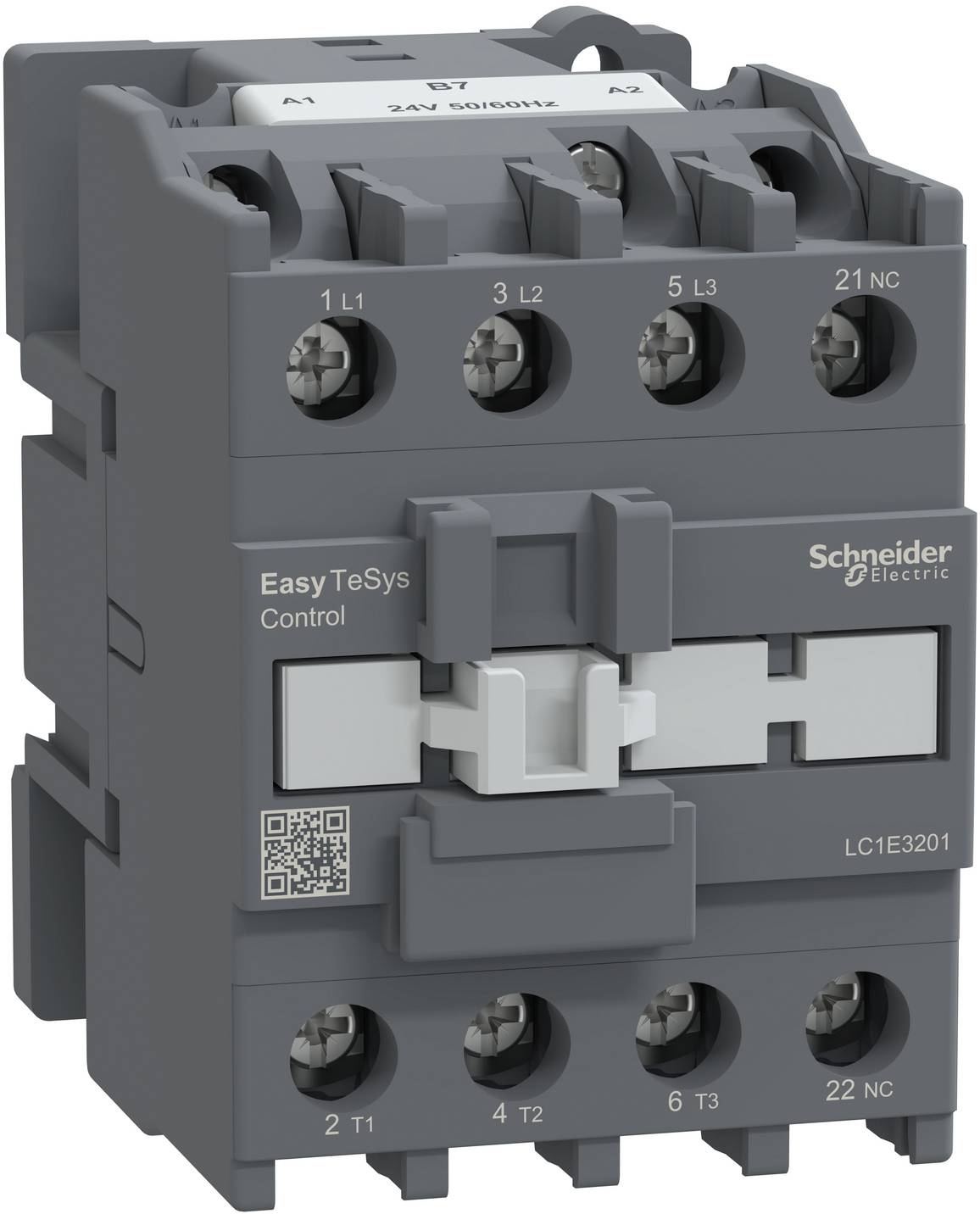

Schneider Electric LC1E3201B7 stykač 3 spínací kontakty 15 kW s pomocným kontaktem 1 ks

Kategorie produktu

stykač

Počet pólů

3pólový

Výkon

15 kW

Připojení

šroubová svorka

Typ

LC1E3201B7

Datasheety: (PDF)

Okamžité doručení: Po 12. 10.

1 Ks

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (2 433,88 Kč / kus)

2 433,88 Kč

Bez DPH.

Doprava zdarma

Už jen 1 Ks skladem!

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Typ připojení hlavního proudu: Šroubové připojení
Počet pomocných kontaktů jako spínací kontakt: 0
Počet pomocných kontaktů jako rozpínač: 1
Počet spínacích kontaktů jako hlavní kontakty: 3
Počet rozpínacích kontaktů: 0
Jmenovitý provozní výkon při AC-3, 400 v: 15 kW
Jmenovitý provozní proud IE při AC-1, 400 v: 50 A.
Jmenovitý provozní proud IE při AC-3, 400 v: 32 A.
Jmenovitý napájecí napětí AC 50 Hz: 24-24 V.
Jmenovitý napájecí napětí AC 60 Hz: 24-24 V.
Provozní napětí AC 50 Hz: 690-690 V.
Provozní napětí AC 60 Hz: 690-690 V.
Vhodné pro sériové zapojení: ne
Způsob ovládání: AC

Kategorie produktu: stykač

Typ: LC1E3201B7

Počet pólů: 3pólový

Typ kontaktu: 3 spínací kontakty

Pomocný kontakt: 1 rozpínací kontakt

Řídicí napětí (min.): 24 V/AC

Řídicí napětí (max.): 24 V/AC

Rozsah řídicího napětí: 24 - 24 V/AC

Spínací napětí (max.): 690 V/AC

Konstantní proud (max.): 50 A

: 15 kW

Vlastnosti: s pomocným kontaktem

Druh montáže: montážní lišta

Připojení: šroubová svorka

Min. teplota: -5 °C

Max. teplota: 55 °C

Šířka: 56 mm

V: 84 mm

Hloubka: 86 mm

Rozm.: (š x v x h) 56 x 84 x 86 mm

Obsah: 1 ks

UKCA: bezvýznamný

Ke stažení

List technických údajů

List technických údajů 3755001 Schneider Electric LC1E3201B7 stykač 3 spínací kontakty 15 kW s pomocným kontaktem 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3755001 Schneider Electric LC1E3201B7 stykač 3 spínací kontakty 15 kW s pomocným kontaktem 1 ks

Popis

Easy TeSys Control stykač 4pólový pro použití v motorovém systému až 32 a, 3 kW, 440 V. IT nabízí 24V 50/60Hz AC cívku, 1NC vestavěné pomocné kontakty, výkonová a řídicí připojení pomocí šroubových svorek. Šířka 56 mm pro standardní provozní rychlosti až 1800 cyklů za hodinu. Nabízí standardní spolehlivost a dlouhou životnost s 1 Mio cykly elektrické životnosti AC-3 a 8 Mio cyklů mechanické životnosti. Lze jej použít při provozní teplotě od -5°C do 55°C a namontovat na DIN lištu, snižování až o 3000 m. Certifikováno dle více standardů (IEC, CCC, EAC) a RoHS/REACH.
