Schneider Electric LC1D32ABNE stykač 3 spínací kontakty 15 kW s ochrannou diodou 1 ks

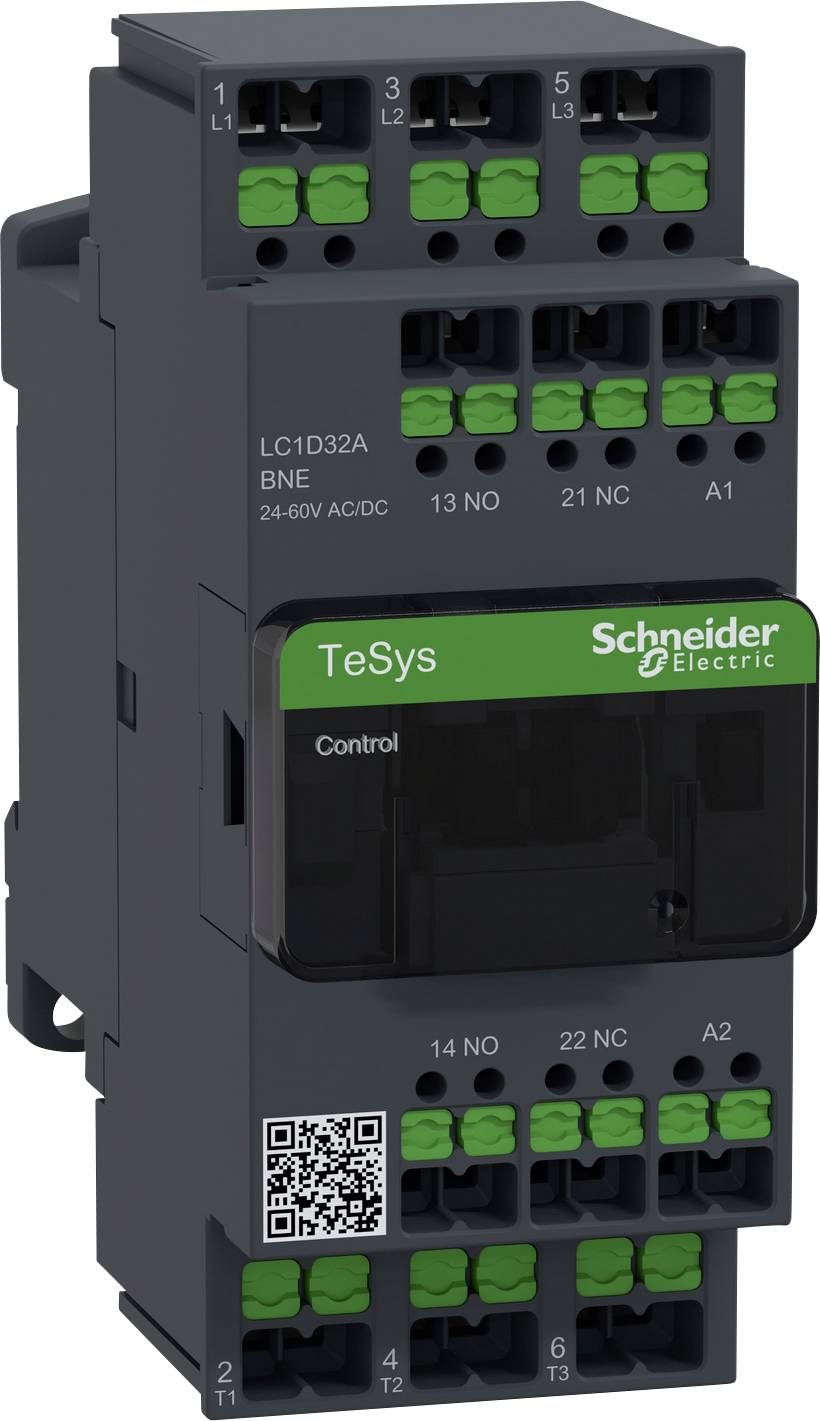

Stykač od Schneider Electric, model 'TeSys', typ LC1D32A BNE. Vhodný pro řízení až do 32 A. Černé pouzdro se zelenými svorkami.

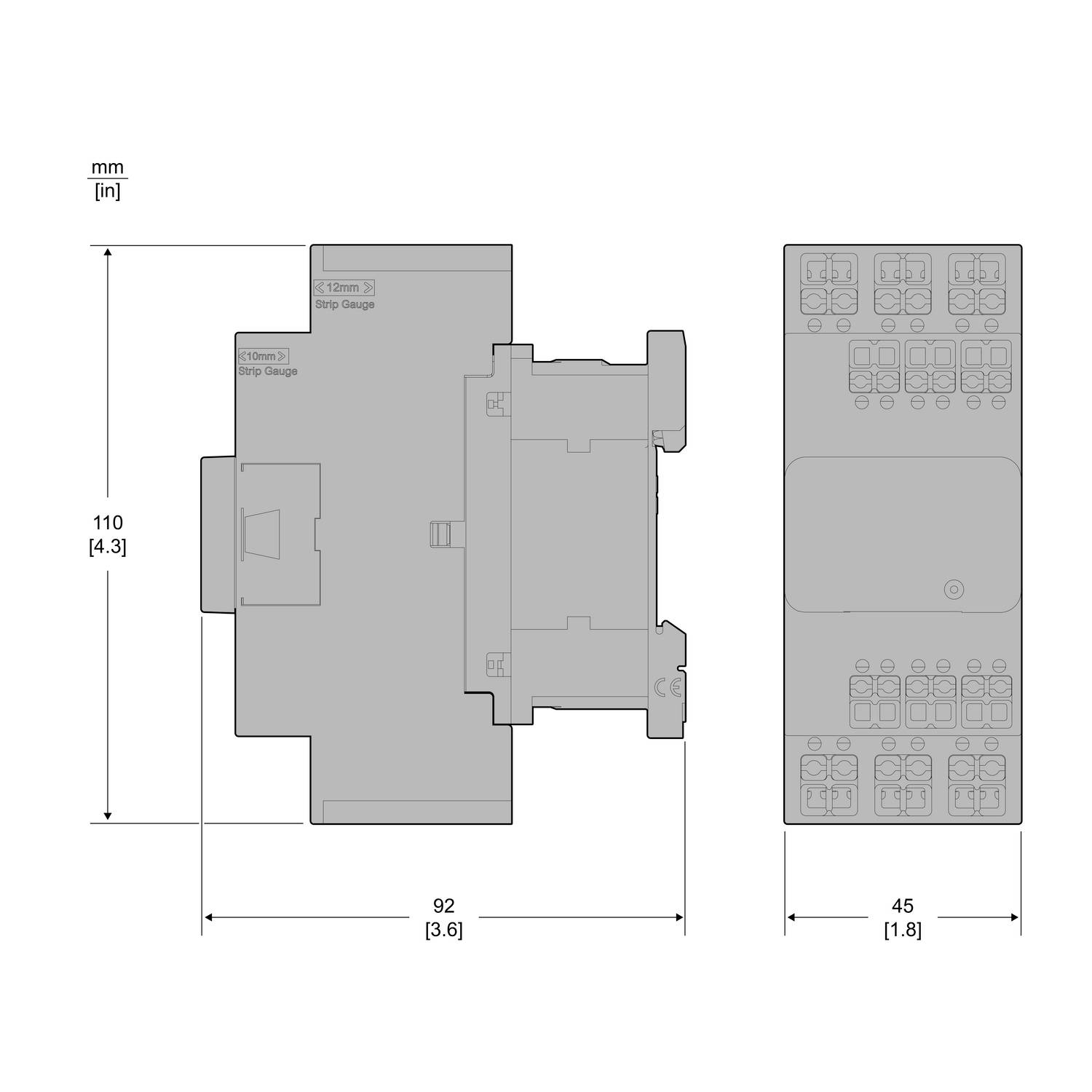

Mechanický výkres elektrické součástky; rozměry uvedeny v mm a palcích: 110 x 92 x 45 mm [4,3 x 3,6 x 1,8 palce]

1/2

Kategorie produktu

stykač

Počet pólů

3pólový

Výkon

15 kW

Připojení

Snap-In

Typ

LC1D32ABNE

Datasheety: (PDF)

Doručení: Út 20. 10.

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (4 280,17 Kč / kus)

4 280,17 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Hlavní benefity

Výkonový stykač LC1D 3p, +1S+1Ö, 15 kW, 32 a, 400 v AC3, cívka 24-60 v AC/DC, Snap In

Stykače a motorové spínače Deca inovativní Snap
Připojovací svorka Snap-In se uzavře jedním kliknutím, jakmile je vodič správně zaveden
Optické a haptické zpětné hlášení zapojení
Flexibilní a pevné vodiče lze zavést bez dutinky
Snadné a intuitivní ovládání bez použití nářadí
Bezpečné zapojení i při intenzivních vibracích, není třeba dotahovat
„Ready to Robot“ např. pro automatizovanou montáž rozvodných skříní

Technické parametry

Kategorie produktu: stykač

Typ: LC1D32ABNE

Počet pólů: 3pólový

Typ kontaktu: 3 spínací kontakty

Pomocný kontakt: 1 spínací kontakt

Konstantní proud (max.): 32 A

: 15 kW

Vlastnosti: s ochrannou diodou

Připojení: Snap-In

Šířka: 45 mm

V: 110 mm

Hloubka: 95 mm

Rozm.: (š x v x h) 45 x 110 x 95 mm

Obsah: 1 ks

: 45 mm

: 85 mm

: 92 mm

: NE

: 15 kW

: 3

: 0

: 1

: 1

: 32 A

: 50 A

: 24-60 V

: 24-60 V

: 24-60 V

: Other

: 440-440 V

: 440-440 V

: AC/DC

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 3412764 Schneider Electric LC1D32ABNE stykač 3 spínací kontakty 15 kW s ochrannou diodou 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3412764 Schneider Electric LC1D32ABNE stykač 3 spínací kontakty 15 kW s ochrannou diodou 1 ks

Popis

Výkonový stykač TeSys Deca. 3 pólů, 3 spínací kontakty. Další pomocné kontakty - 1 spínací kontakt + 1 rozpínací kontakt, jmenovitý provozní výkon při AC-3, 400 v / 15 kW, jmenovitý provozní proud IE při AC-3, 400 v / 32 a, cívka 24-60 v AC/DC. Rozměry (Š x v x H) 45 x 110 x 95 mm, hmotnost 0,32 kg. KATEGORIE AC-3, AC-1, AC-4. Integrovaná obousměrná dioda s omezením amplitudy. Rychlé, bezpečné a bezúdržbové proudové spojení s připojovací svorkou Snap In. Vhodné pro bezpečnostní aplikace díky mechanicky vázaným kontaktům a zrcadlovým kontaktům.
