Schneider Electric LC1D25AED stykač 3 spínací kontakty s ochrannou diodou 1 ks

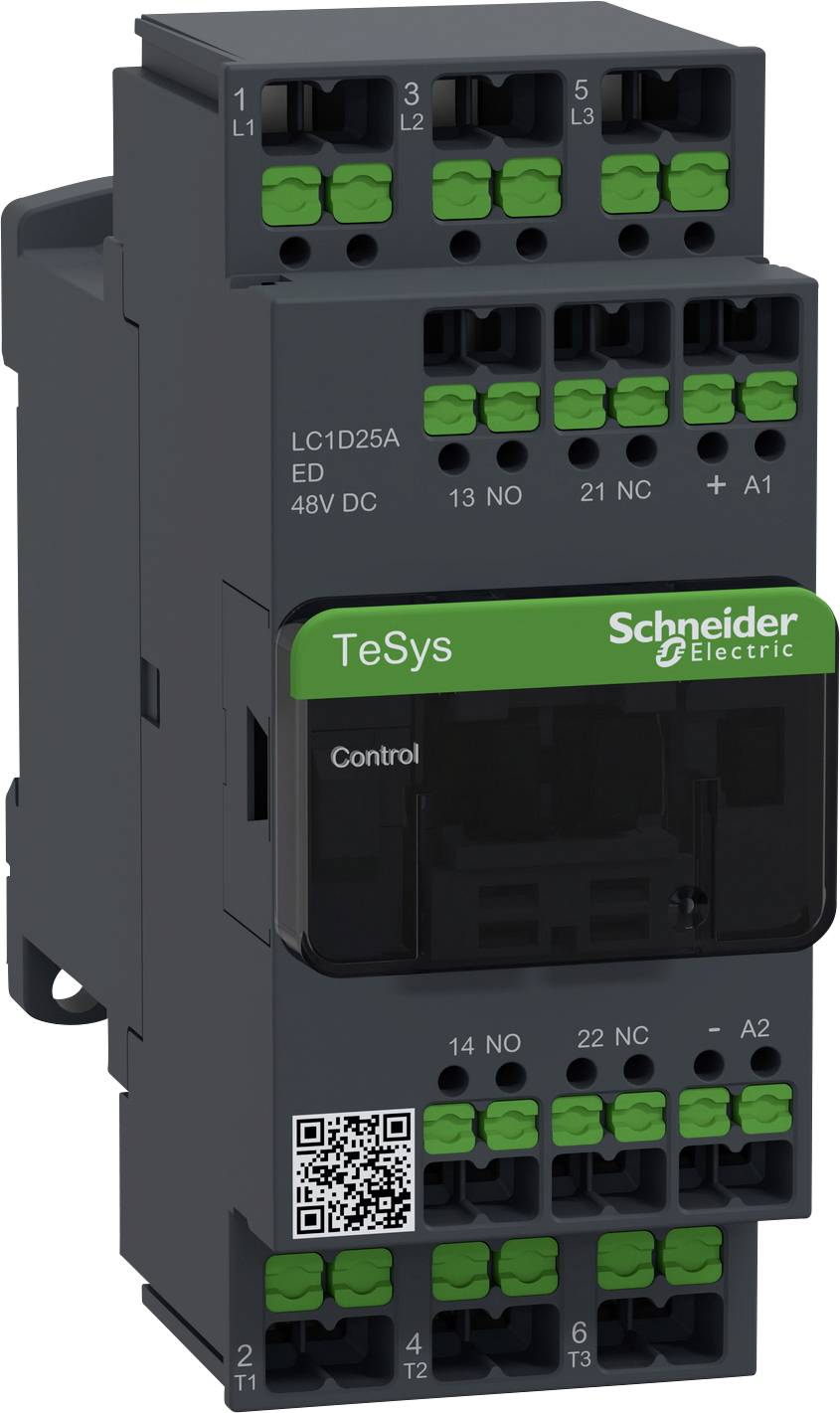

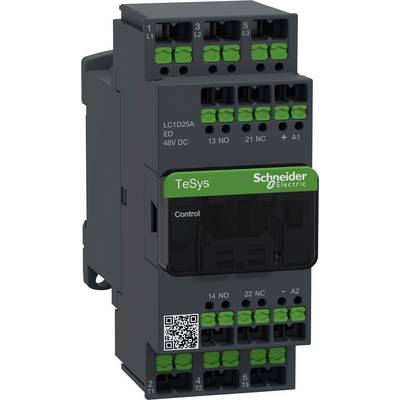

'Schneider Electric TeSys ovládací stykač se zelenými svorkami a QR kódem'

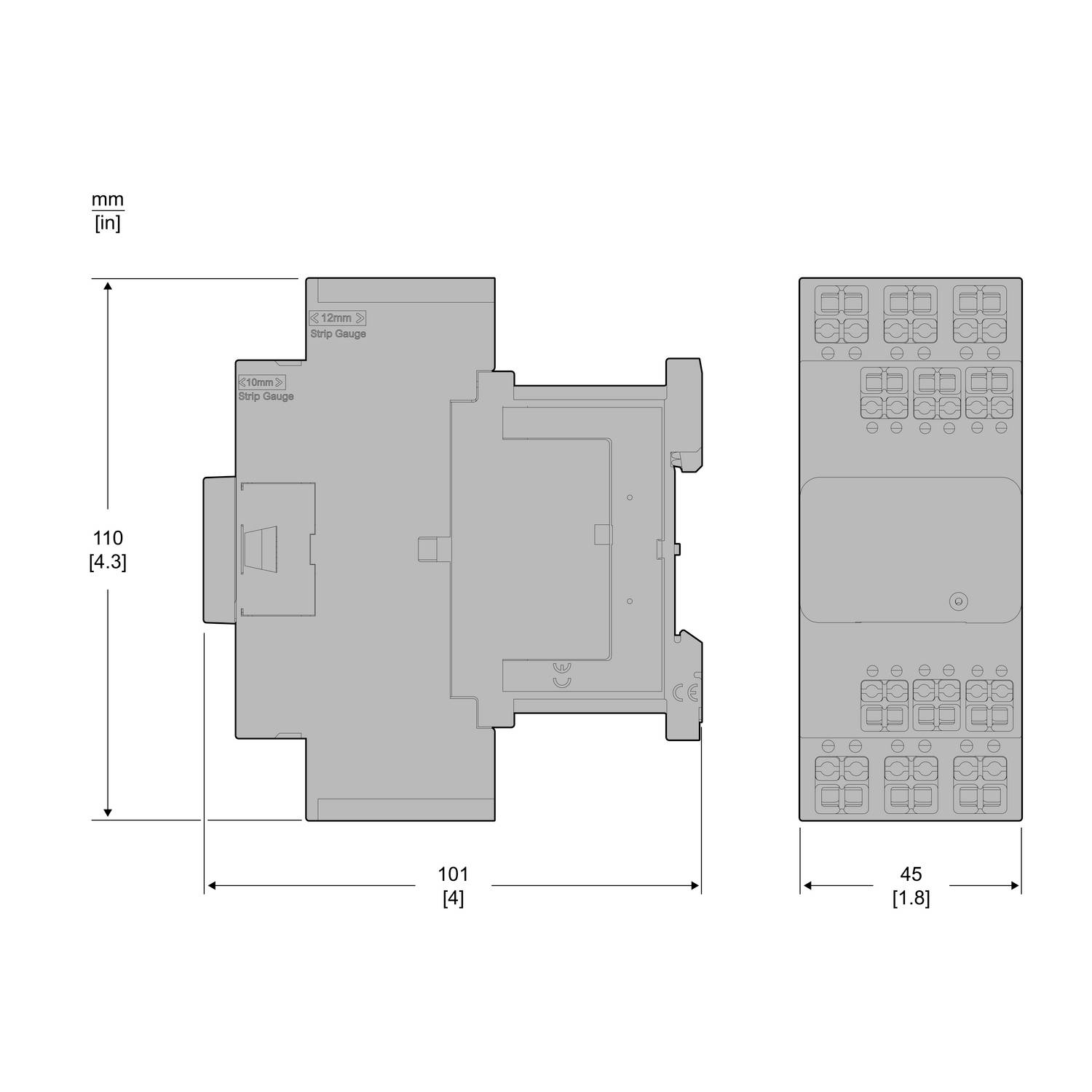

Technický výkres relé modulu s rozměry: výška 110 mm, šířka 101 mm, hloubka 45 mm; boční a čelní pohled.

1/2

Kategorie produktu

stykač

Počet pólů

3pólový

Připojení

Snap-In

Typ

LC1D25AED

Typ kontaktu

3 spínací kontakty

Datasheety: (PDF)

Doručení: St 30. 12. 2026

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (3 293,39 Kč / kus)

3 293,39 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Hlavní benefity

Výkonový stykač LC1D 3p, +1S+1Ö, 11 kW, 25 a, 400 v AC3, cívka 48 v DC, Snap In

Stykače a motorové spínače Deca inovativní Snap
Připojovací svorka Snap-In se uzavře jedním kliknutím, jakmile je vodič správně zaveden
Optické a haptické zpětné hlášení zapojení
Flexibilní a pevné vodiče lze zavést bez dutinky
Snadné a intuitivní ovládání bez použití nářadí
Bezpečné zapojení i při intenzivních vibracích, není třeba dotahovat
„Ready to Robot“ např. pro automatizovanou montáž rozvodných skříní

Technické parametry

Kategorie produktu: stykač

Typ: LC1D25AED

Počet pólů: 3pólový

Typ kontaktu: 3 spínací kontakty

Řídicí napětí (max.): 48 V/DC

Rozsah řídicího napětí: 48 V/DC (max)

Konstantní proud (max.): 25 A

Vlastnosti: s ochrannou diodou

Připojení: Snap-In

Šířka: 45 mm

V: 110 mm

Hloubka: 95 mm

Rozm.: (š x v x h) 45 x 110 x 95 mm

Obsah: 1 ks

: 45 mm

: 85 mm

: 101 mm

: NE

: 11 kW

: 3

: 0

: 1

: 1

: 25 A

: 40 A

: 48-48 V

: Other

: DC

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 3412699 Schneider Electric LC1D25AED stykač 3 spínací kontakty s ochrannou diodou 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3412699 Schneider Electric LC1D25AED stykač 3 spínací kontakty s ochrannou diodou 1 ks

Popis

Výkonový stykač TeSys Deca. 3 pólů, 3 spínací kontakty. Další pomocné kontakty - 1 spínací kontakt + 1 rozpínací kontakt, jmenovitý provozní výkon při AC-3, 400 v / 11 kW, jmenovitý provozní proud IE při AC-3, 400 v / 25 a, cívka 48 v DC. Rozměry (Š x v x H) 45 x 110 x 95 mm, hmotnost 0,32 kg. KATEGORIE AC-3, AC-1, AC-4. Integrovaná obousměrná dioda s omezením amplitudy. Rychlé, bezpečné a bezúdržbové proudové spojení s připojovací svorkou Snap In. Vhodné pro bezpečnostní aplikace díky mechanicky vázaným kontaktům a zrcadlovým kontaktům.
