Schneider Electric LC1D25ABD stykač 1 ks

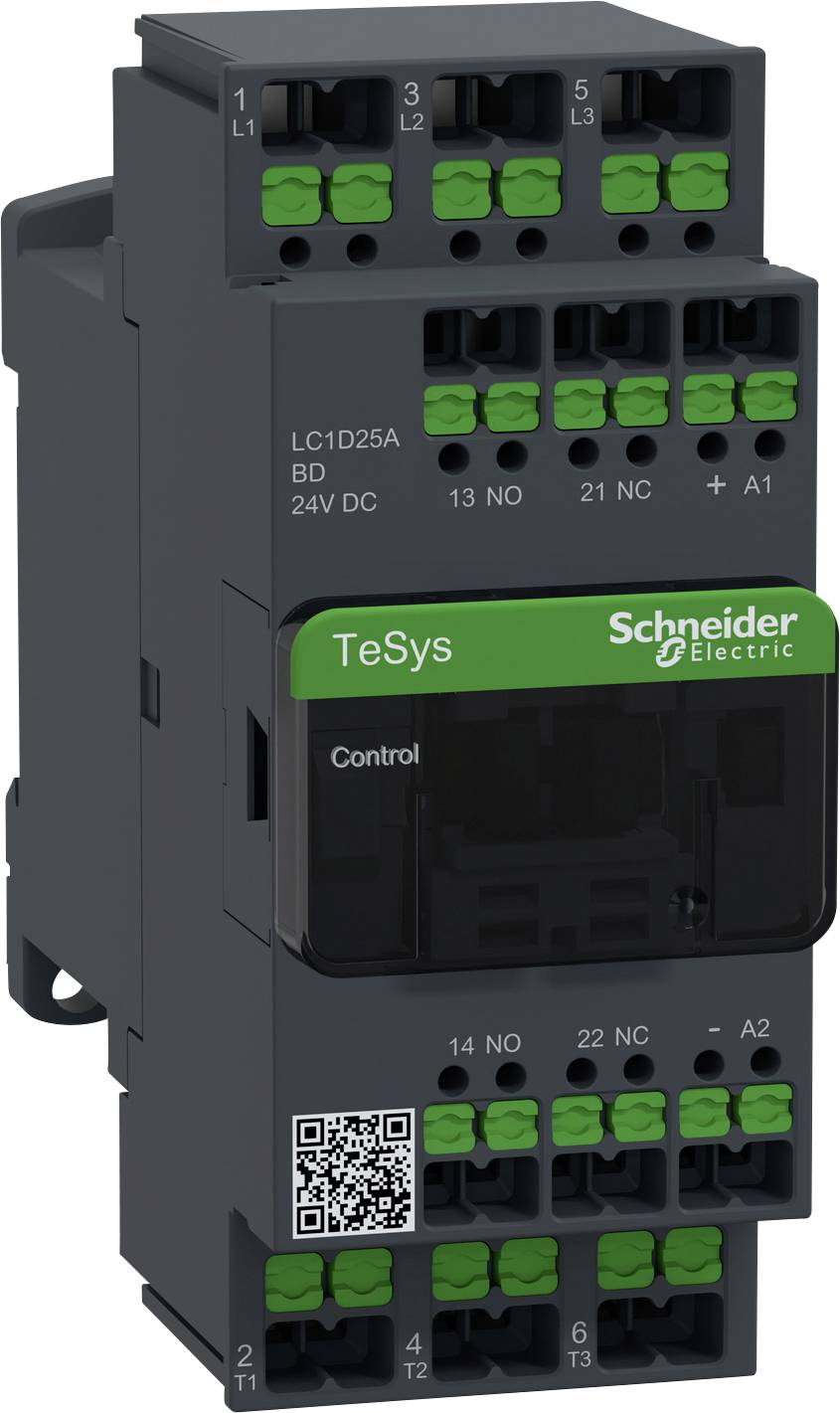

Schneider Electric TeSys stykač LC1D25A pro 24V-DC, s QR kódem a zelenými připojovacími svorkami. Hlavní komponenta pro spínací aplikace.

Technický výkres zařízení s rozměry 110 x 101 x 45 mm. Pohled zepředu a z boku, zobrazeno v mm a palcích.

1/2

Kategorie produktu

stykač

Připojení

Snap-In

Typ

LC1D25ABD

Krytí

IP20

Šířka

45 mm

Datasheety: (PDF)

Doručení: Čt 30. 7.

104 Ks

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (2 524,79 Kč / kus)

2 855,37 Kč

-12 %

2 524,79 Kč

Bez DPH.

Doprava zdarma

Nahlásit právní incident

Hlavní benefity

Výkonový stykač LC1D 3p, +1S+1Ö, 11 kW, 25 a, 400 v AC3, cívka 24 v DC, Snap In

Stykače a motorové spínače Deca inovativní Snap
Připojovací svorka Snap-In se uzavře jedním kliknutím, jakmile je vodič správně zaveden
Optické a haptické zpětné hlášení zapojení
Flexibilní a pevné vodiče lze zavést bez dutinky
Snadné a intuitivní ovládání bez použití nářadí
Bezpečné zapojení i při intenzivních vibracích, není třeba dotahovat
„Ready to Robot“ např. pro automatizovanou montáž rozvodných skříní

Technické parametry

Kategorie produktu: stykač

Typ: LC1D25ABD

Připojení: Snap-In

: IP20

Šířka: 45 mm

V: 110 mm

Hloubka: 101 mm

Rozm.: (š x v x h) 45 x 110 x 101 mm

Obsah: 1 ks

: 45 mm

: 85 mm

: 101 mm

: NE

: 11 kW

: 3

: 0

: 1

: 1

: 25 A

: 40 A

: 24-24 V

: Other

: DC

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 3412684 Schneider Electric LC1D25ABD stykač 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3412684 Schneider Electric LC1D25ABD stykač 1 ks

Popis

Výkonový stykač TeSys Deca. 3 pólů, 3 spínací kontakty. Další pomocné kontakty - 1 spínací kontakt + 1 rozpínací kontakt, jmenovitý provozní výkon při AC-3, 400 v / 11 kW, jmenovitý provozní proud IE při AC-3, 400 v / 25 a, cívka 24 v DC. Rozměry (Š x v x H) 45 x 110 x 95 mm, hmotnost 0,32 kg. KATEGORIE AC-3, AC-1, AC-4. Integrovaná obousměrná dioda s omezením amplitudy. Rychlé, bezpečné a bezúdržbové proudové spojení s připojovací svorkou Snap In. Vhodné pro bezpečnostní aplikace díky mechanicky vázaným kontaktům a zrcadlovým kontaktům.
