Schneider Electric LC1D18AP7 stykač 1 ks

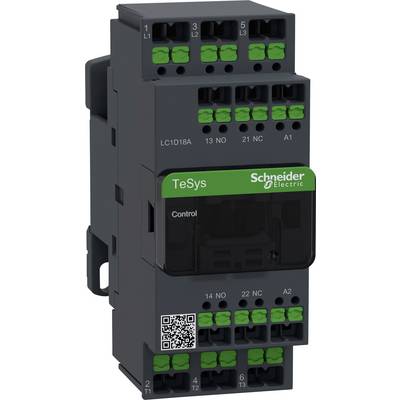

Schneider Electric ovládací relé LC1D18A se zeleně-černým designem a QR kódem. Použití v elektrických obvodech.

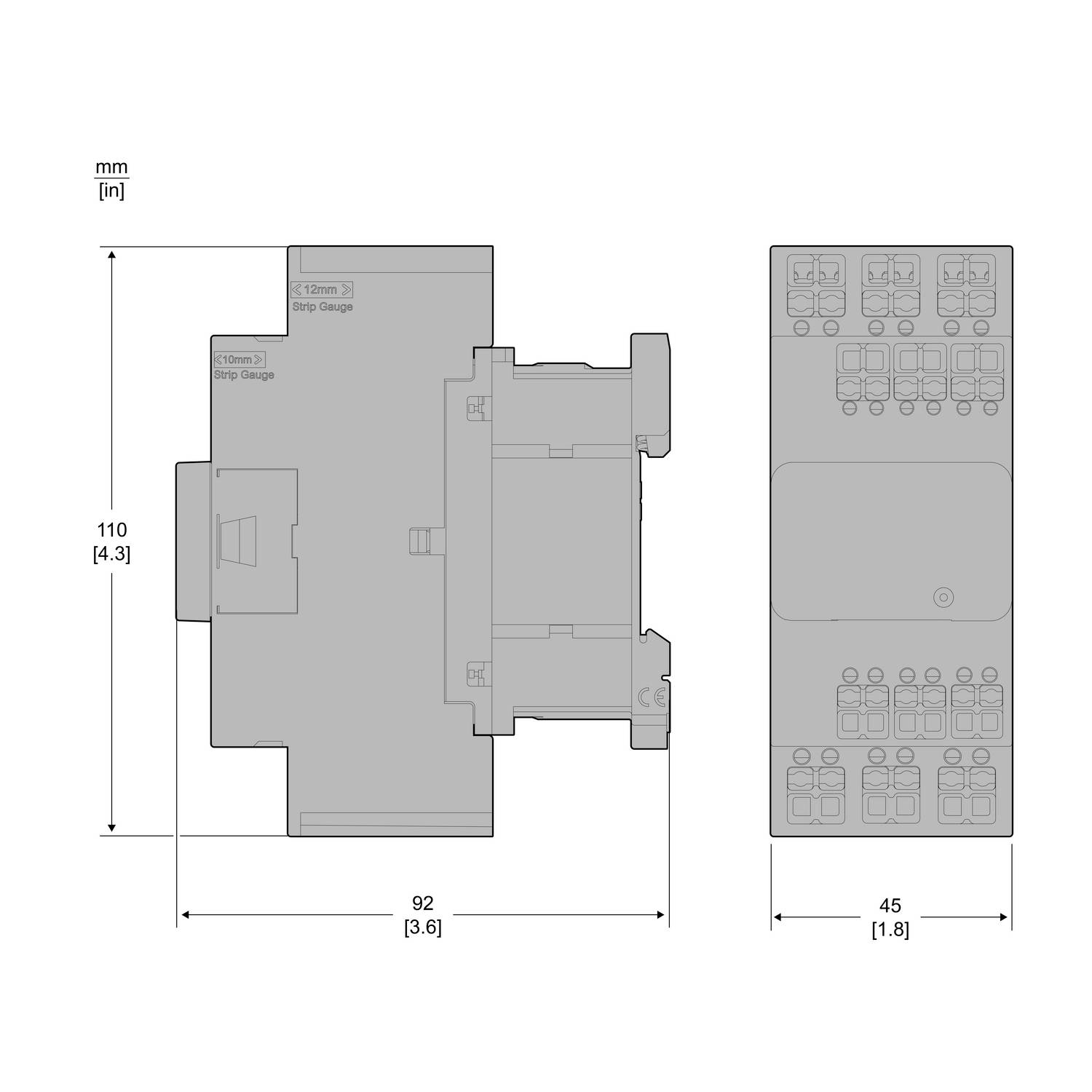

Technický výkres elektrické součástky s rozměry: výška 110 mm, šířka 92 mm, hloubka 45 mm. Zobrazuje detaily připojení.

1/2

Kategorie produktu

stykač

Připojení

Snap-In

Typ

LC1D18AP7

Krytí

IP20

Šířka

45 mm

Datasheety: (PDF)

Doručení: Po 17. 8.

156 Ks

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (1 915,00 Kč / kus)

1 915,00 Kč

Včetně DPH.

Nahlásit právní incident

Hlavní benefity

Výkonový stykač LC1D 3p, +1S+1Ö, 7,5 kW, 18 a, 400 v AC3, cívka 230 v AC, Snap In

Stykače a motorové spínače Deca inovativní Snap
Připojovací svorka Snap-In se uzavře jedním kliknutím, jakmile je vodič správně zaveden
Optické a haptické zpětné hlášení zapojení
Flexibilní a pevné vodiče lze zavést bez dutinky
Snadné a intuitivní ovládání bez použití nářadí
Bezpečné zapojení i při intenzivních vibracích, není třeba dotahovat
„Ready to Robot“ např. pro automatizovanou montáž rozvodných skříní

Technické parametry

Kategorie produktu: stykač

Typ: LC1D18AP7

Připojení: Snap-In

: IP20

Šířka: 45 mm

V: 110 mm

Hloubka: 92 mm

Rozm.: (š x v x h) 45 x 110 x 92 mm

Obsah: 1 ks

: 45 mm

: 110 mm

: 92 mm

: NE

: 7.5 kW

: 3

: 0

: 1

: 1

: 18 A

: 32 A

: 230-230 V

: 230-230 V

: Other

: 440-440 V

: 440-440 V

: AC

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 3412651 Schneider Electric LC1D18AP7 stykač 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3412651 Schneider Electric LC1D18AP7 stykač 1 ks

Popis

Výkonový stykač TeSys Deca. 3 pólů, 3 spínací kontakty. Další pomocné kontakty - 1 spínací kontakt + 1 rozpínací kontakt, jmenovitý provozní výkon při AC-3, 400 v / 7,5 kW, jmenovitý provozní proud IE při AC-3, 400 v / 18 a, cívka 230 v AC. Rozměry (Š x v x H) 45 x 110 x 86 mm, hmotnost 0,32 kg. KATEGORIE AC-3, AC-1, AC-4. Bez integrovaného obousměrného odrušovací modulu. Rychlé, bezpečné a bezúdržbové proudové spojení s připojovací svorkou Snap In. Vhodné pro bezpečnostní aplikace díky mechanicky vázaným kontaktům a zrcadlovým kontaktům.

Tento text byl přeložen strojově.
