Schneider Electric LC1D18AED stykač 3 spínací kontakty 7500 W s ochrannou diodou 1 ks

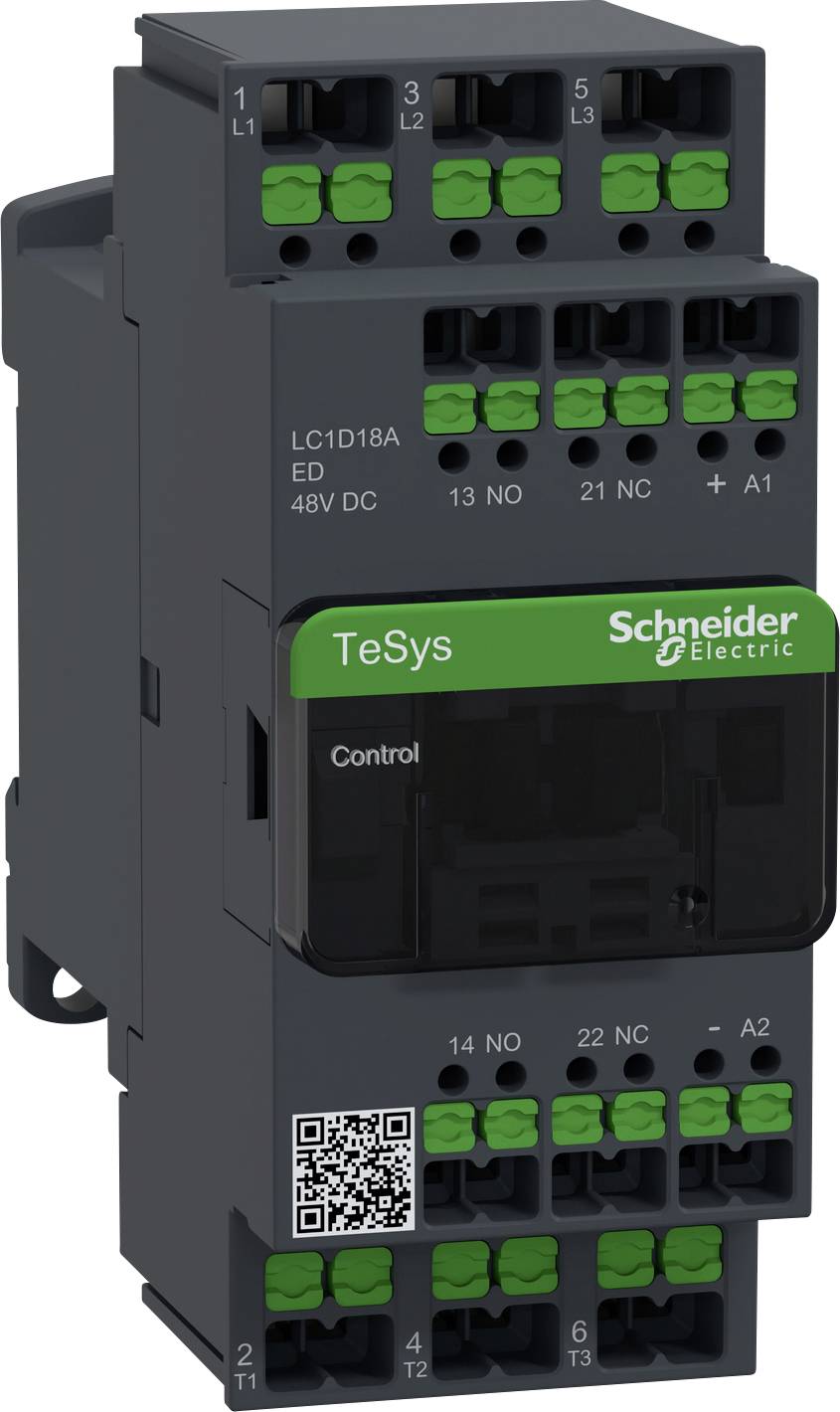

Černý stykač s několika zelenými svorkami a nápisem 'TeSys' a 'Schneider Electric' na přední straně.

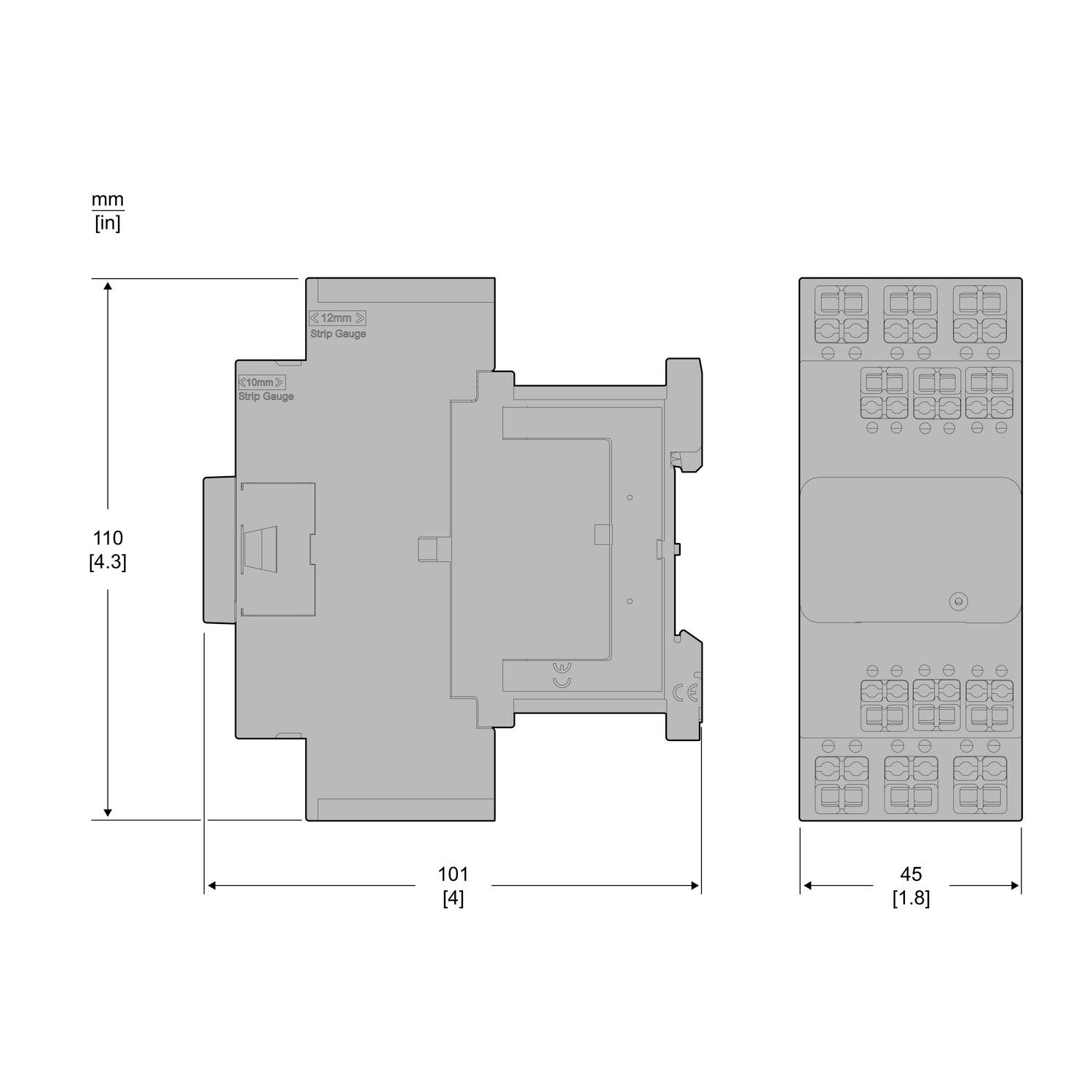

Technický výkres elektrického zařízení s rozměry: výška 110 mm, šířka 101 mm, hloubka 45 mm. Přední a boční pohled.

1/2

Kategorie produktu

stykač

Počet pólů

3pólový

Výkon

7500 W

Připojení

Snap-In

Typ

LC1D18AED

Datasheety: (PDF)

Doručení: Út 20. 10.

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (2 632,23 Kč / kus)

2 632,23 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Hlavní benefity

Výkonový stykač LC1D 3p, +1S+1Ö, 7,5 kW, 18 a, 400 v AC3, CÍVKA 48 V DC, SNAP IN

Stykače a ochranný spínač motoru TeSys Deca s inovativní technologií SNAP PRO připojení
SNAP V připojovací svorce se jedním kliknutím uzavře, jakmile je vodič správně zaveden
Optické a haptické zpětné hlášení zapojení
Flexibilní a pevné vodiče lze zavést bez dutinky
Snadné a intuitivní ovládání bez použití nářadí
Bezpečné zapojení i při intenzivních vibracích, není třeba dotahovat
„Ready to Robot“ např. pro automatizovanou montáž rozvodných skříní

Technické parametry

Kategorie produktu: stykač

Typ: LC1D18AED

Počet pólů: 3pólový

Typ kontaktu: 3 spínací kontakty

Řídicí napětí (min.): 48 V/DC

Řídicí napětí (max.): 48 V/DC

Rozsah řídicího napětí: 48 - 48 V/DC

Spínací napětí (max.): 400 V/AC

Max. spínací výkon: 7500 W

Konstantní proud (max.): 18 A

: 7500 W

Vlastnosti: s ochrannou diodou

Připojení: Snap-In

Šířka: 45 mm

V: 110 mm

Hloubka: 95 mm

Rozm.: (š x v x h) 45 x 110 x 95 mm

Obsah: 1 ks

: 45 mm

: 110 mm

: 101 mm

: NE

: 7.5 kW

: 3

: 0

: 1

: 1

: 18 A

: 32 A

: 48-48 V

: Other

: DC

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 3412614 Schneider Electric LC1D18AED stykač 3 spínací kontakty 7500 W s ochrannou diodou 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3412614 Schneider Electric LC1D18AED stykač 3 spínací kontakty 7500 W s ochrannou diodou 1 ks

Popis

Výkonový stykač TeSys Deca. 3 pólů, 3 spínací kontakty. Další pomocné kontakty - 1 spínací kontakt + 1 rozpínací kontakt, jmenovitý provozní výkon při AC-3, 400 v / 7,5 kW, jmenovitý provozní proud IE při AC-3, 400 v / 18 a, cívka 48 v DC. Rozměry (Š x v x H) 45 x 110 x 95 mm, hmotnost 0,32 kg. KATEGORIE AC-3, AC-1, AC-4. Integrovaná obousměrná dioda s omezením amplitudy. Rychlé, bezpečné a bezúdržbové proudové spojení s SNAP V připojovací svorce. Vhodné pro bezpečnostní aplikace díky mechanicky vázaným kontaktům a zrcadlovým kontaktům. Se SNAP VE pružinové svorce lze připojit vodič během jedné sekundy. To představuje úsporu času 96 % ve srovnání s přibližně 30 vteřinami při šroubování. Zapojení s SNAP in je také o 88 % rychlejší než pružinové svorky a systémy Push-In
