Schneider Electric LC1D18ABD stykač 3 spínací kontakty 7.5 kW s ochrannou diodou Single 1 ks

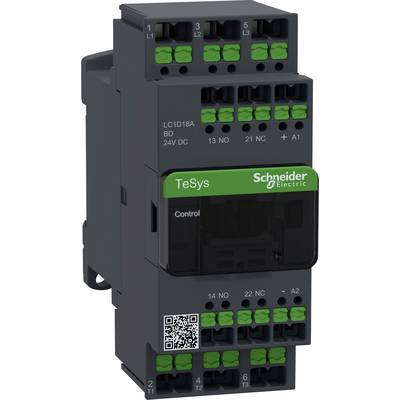

'Schneider Electric TeSys Schütz LC1D18A' zobrazuje elektrický komponent s několika zelenými svorkami a QR kódem.

Diagram elektronického modulu s rozměry: 110 mm výška, 101 mm šířka, 45 mm hloubka. Zobrazuje přední a boční pohled.

1/2

Kategorie produktu

stykač

Počet pólů

3pólový

Výkon

7.5 kW

Připojení

Snap-In

Druh obalu

Single

Datasheety: (PDF)

Doručení: St 5. 8.

70 Ks

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (3 319,00 Kč / kus)

3 319,00 Kč

Včetně DPH.

Doprava zdarma

Nahlásit právní incident

Hlavní benefity

Výkonový stykač LC1D 3p, +1S+1Ö, 7,5 kW, 18 a, 400 v AC3, cívka 24 v DC, Snap In

Stykače a motorové spínače Deca inovativní Snap
Připojovací svorka Snap-In se uzavře jedním kliknutím, jakmile je vodič správně zaveden
Optické a haptické zpětné hlášení zapojení
Flexibilní a pevné vodiče lze zavést bez dutinky
Snadné a intuitivní ovládání bez použití nářadí
Bezpečné zapojení i při intenzivních vibracích, není třeba dotahovat
„Ready to Robot“ např. pro automatizovanou montáž rozvodných skříní

Technické parametry

Druh obalu: Single

Kategorie produktu: stykač

Typ: LC1D18ABD

Počet pólů: 3pólový

Typ kontaktu: 3 spínací kontakty

Řídicí napětí (min.): 24 V/DC

Řídicí napětí (max.): 24 V/DC

Rozsah řídicího napětí: 24 - 24 V/DC

: 7.5 kW

Vlastnosti: s ochrannou diodou

Připojení: Snap-In

: IP20

Šířka: 45 mm

V: 110 mm

Hloubka: 101 mm

Rozm.: (š x v x h) 45 x 110 x 101 mm

Obsah: 1 ks

: 45 mm

: 110 mm

: 101 mm

: NE

: 7.5 kW

: 3

: 0

: 1

: 1

: 18 A

: 32 A

: 24-24 V

: Other

: DC

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 3412607 Schneider Electric LC1D18ABD stykač 3 spínací kontakty 7.5 kW s ochrannou diodou Single 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3412607 Schneider Electric LC1D18ABD stykač 3 spínací kontakty 7.5 kW s ochrannou diodou Single 1 ks

Popis

Výkonový stykač TeSys Deca. 3 pólů, 3 spínací kontakty. Další pomocné kontakty - 1 spínací kontakt + 1 rozpínací kontakt, jmenovitý provozní výkon při AC-3, 400 v / 7,5 kW, jmenovitý provozní proud IE při AC-3, 400 v / 18 a, cívka 24 v DC. Rozměry (Š x v x H) 45 x 110 x 95 mm, hmotnost 0,32 kg. KATEGORIE AC-3, AC-1, AC-4. Integrovaná obousměrná dioda s omezením amplitudy. Rychlé, bezpečné a bezúdržbové proudové spojení s připojovací svorkou Snap In. Vhodné pro bezpečnostní aplikace díky mechanicky vázaným kontaktům a zrcadlovým kontaktům.

Tento text byl přeložen strojově.
