Schneider Electric LC1D12ABL stykač 3 spínací kontakty 5.5 kW s ochrannou diodou Piece 1 ks

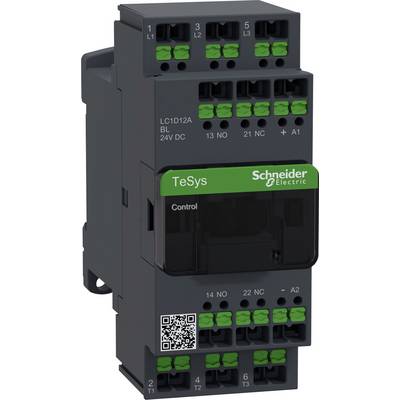

Elektrická rozvodná skříň od Schneider Electric s několika zelenými svorkami a QR kódem na přední straně.

Technický výkres obdélníkového zařízení s rozměry: výška 107 mm, šířka 95 mm, hloubka 45 mm. Přípojky nahoře.

1/2

Kategorie produktu

stykač

Počet pólů

3pólový

Výkon

5.5 kW

Připojení

Snap-In

Druh obalu

Piece

Datasheety: (PDF)

Doručení: Út 4. 8.

55 Ks

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (2 179,00 Kč / kus)

2 179,00 Kč

Včetně DPH.

Nahlásit právní incident

Hlavní benefity

Výkonový stykač LC1D 3p, +1S+1Ö, 5,5 kW, 12 a, 400 v AC3, cívka 24 v DC malý příkon, Snap In

Stykače a motorové spínače Deca inovativní Snap
Připojovací svorka Snap-In se uzavře jedním kliknutím, jakmile je vodič správně zaveden
Optické a haptické zpětné hlášení zapojení
Flexibilní a pevné vodiče lze zavést bez dutinky
Snadné a intuitivní ovládání bez použití nářadí
Bezpečné zapojení i při intenzivních vibracích, není třeba dotahovat
„Ready to Robot“ např. pro automatizovanou montáž rozvodných skříní

Technické parametry

Druh obalu: Piece

Kategorie produktu: stykač

Typ: LC1D12ABL

Počet pólů: 3pólový

Typ kontaktu: 3 spínací kontakty

Řídicí napětí (min.): 24 V/DC

Řídicí napětí (max.): 24 V/DC

Rozsah řídicího napětí: 24 - 24 V/DC

: 5.5 kW

Vlastnosti: s ochrannou diodou

Připojení: Snap-In

: IP20

Šířka: 45 mm

V: 107 mm

Hloubka: 95 mm

Rozm.: (š x v x h) 45 x 107 x 95 mm

Obsah: 1 ks

: 45 mm

: 107 mm

: 95 mm

: NE

: 5.5 kW

: 3

: 0

: 1

: 1

: 12 A

: 25 A

: 24-24 V

: Other

: DC

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 3412640 Schneider Electric LC1D12ABL stykač 3 spínací kontakty 5.5 kW s ochrannou diodou Piece 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3412640 Schneider Electric LC1D12ABL stykač 3 spínací kontakty 5.5 kW s ochrannou diodou Piece 1 ks

Popis

Výkonový stykač TeSys Deca. 3 pólů, 3 spínací kontakty. Další pomocné kontakty - 1 spínací kontakt + 1 rozpínací kontakt, jmenovitý provozní výkon při AC-3, 400 v / 5,5 kW, jmenovitý provozní proud IE při AC-3, 400 v / 12 a, cívka 24 v DC. Rozměry (ŠxVxH) 45x107x95 mm, hmotnost 0,32 kg. KATEGORIE AC-3, AC-1, AC-4. Integrovaná obousměrná dioda s omezením amplitudy. Rychlé, bezpečné a bezúdržbové proudové spojení s připojovací svorkou Snap In. Vhodné pro bezpečnostní aplikace díky mechanicky vázaným kontaktům a zrcadlovým kontaktům.
