Schneider Electric LC1D09AFD stykač 3 spínací kontakty s diodou Piece 1 ks

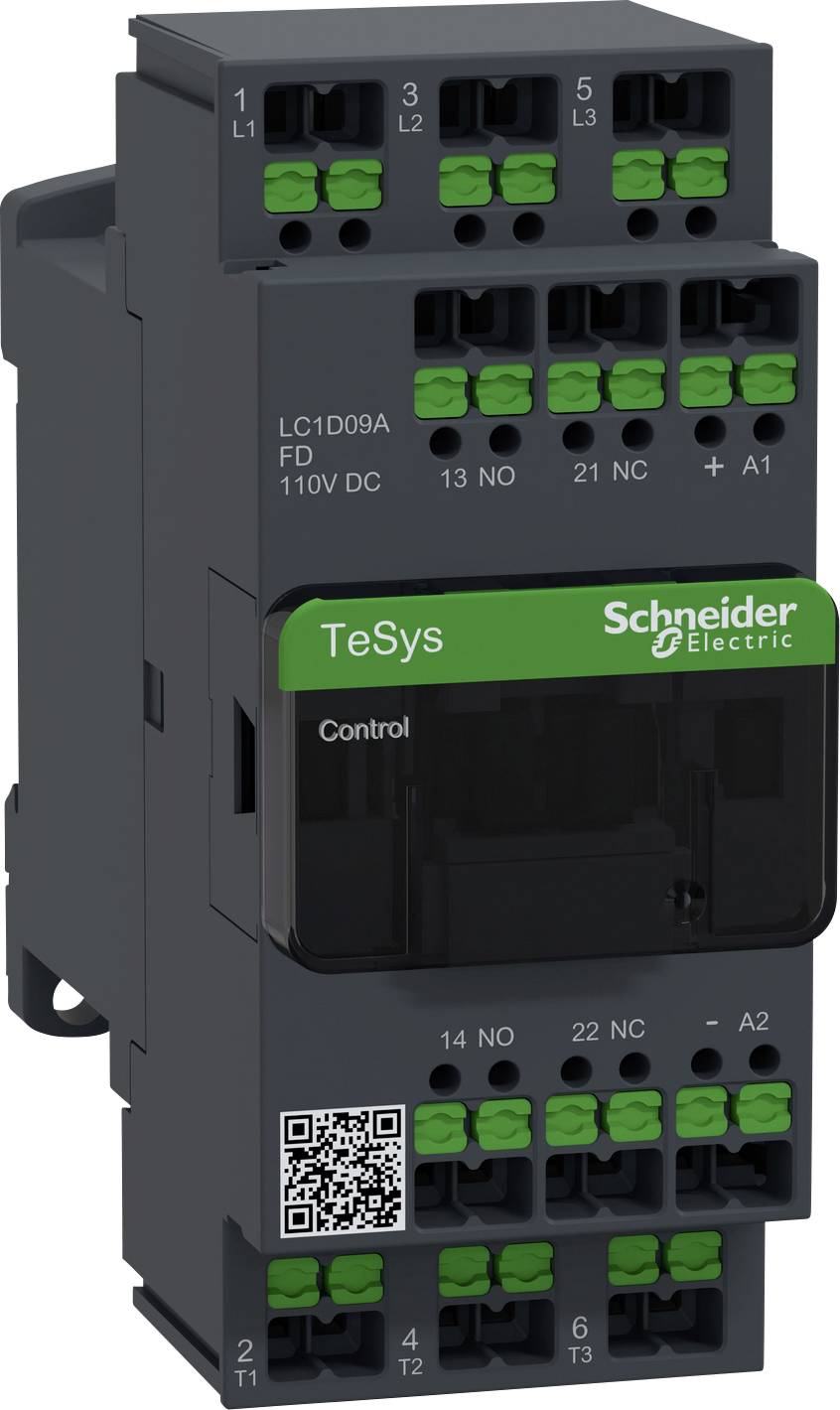

Ochranné zařízení s logem značky, číslem modelu a QR kódem, určené pro ovládání v elektrických rozváděčích.

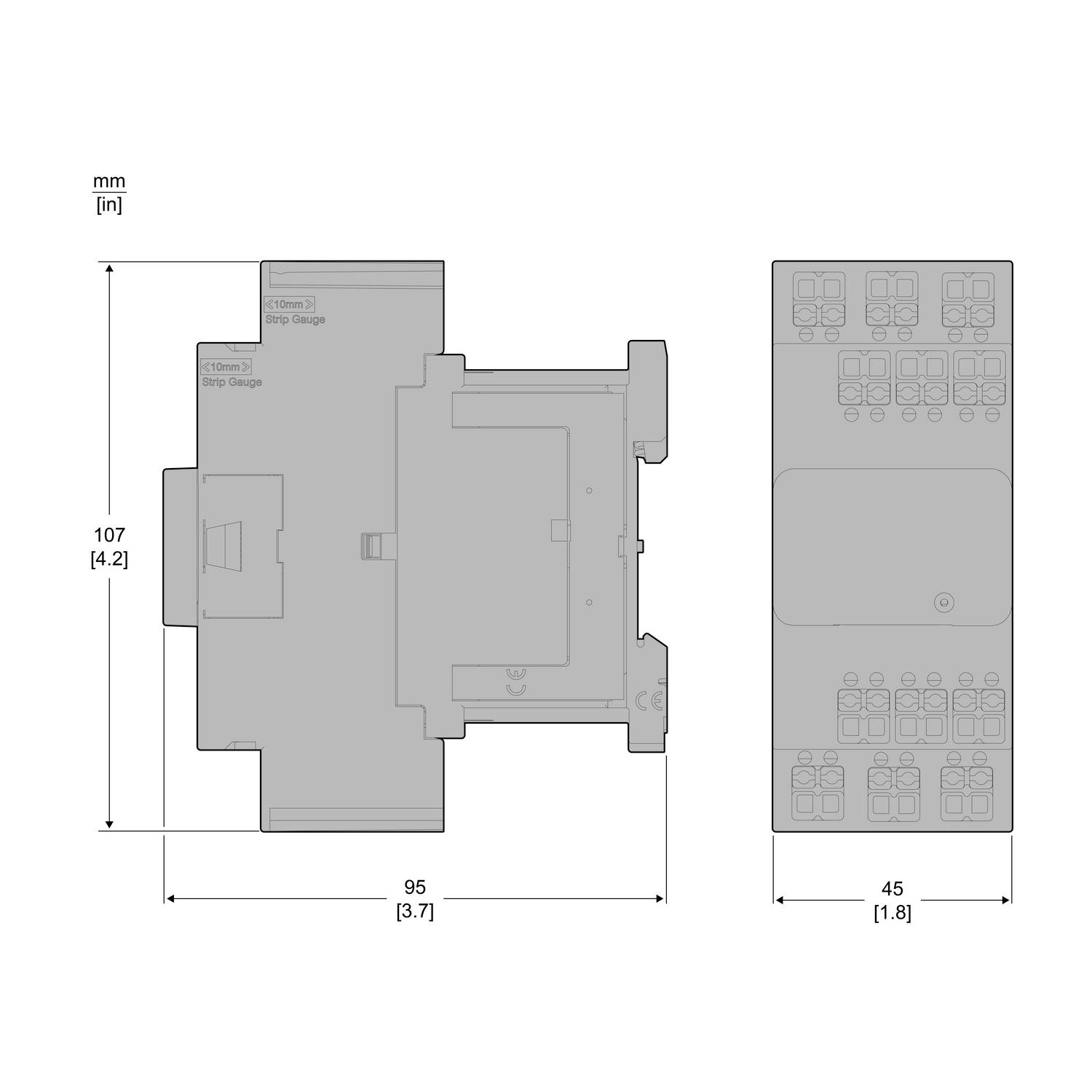

Technický výkres obdélníkového zařízení s rozměry v milimetrech a palcích. Přední a boční pohled s přípojkami nahoře.

1/2

Kategorie produktu

stykač

Počet pólů

3pólový

Připojení

Snap-In

Druh obalu

Piece

Typ

LC1D09AFD

Datasheety: (PDF)

Doručení: Út 20. 10.

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (1 974,38 Kč / kus)

1 974,38 Kč

Bez DPH.

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Hlavní benefity

Výkonový stykač LC1D 3p, +1S+1Ö, 4 kW, 9 a, 400 v AC3, CÍVKA 110 V DC, SNAP IN

Stykače a ochranný spínač motoru TeSys Deca s inovativní technologií SNAP PRO připojení
SNAP V připojovací svorce se jedním kliknutím uzavře, jakmile je vodič správně zaveden
Optické a haptické zpětné hlášení zapojení
Flexibilní a pevné vodiče lze zavést bez dutinky
Snadné a intuitivní ovládání bez použití nářadí
Bezpečné zapojení i při intenzivních vibracích, není třeba dotahovat
„Ready to Robot“ např. pro automatizovanou montáž rozvodných skříní

Technické parametry

Druh obalu: Piece

Kategorie produktu: stykač

Typ: LC1D09AFD

Počet pólů: 3pólový

Typ kontaktu: 3 spínací kontakty

Řídicí napětí (max.): 110 V/DC

Rozsah řídicího napětí: 110 V/DC (max)

Konstantní proud (max.): 9 A

Vlastnosti: s diodou

Připojení: Snap-In

Šířka: 45 mm

V: 107 mm

Hloubka: 95 mm

Rozm.: (š x v x h) 45 x 107 x 95 mm

Obsah: 1 ks

: 45 mm

: 107 mm

: 95 mm

: NE

: 4 kW

: 3

: 0

: 1

: 1

: 9 A

: 25 A

: 110-110 V

: Other

: DC

UKCA: bezvýznamný

Ke stažení

List technických údajů

List technických údajů 3412538 Schneider Electric LC1D09AFD stykač 3 spínací kontakty s diodou Piece 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3412538 Schneider Electric LC1D09AFD stykač 3 spínací kontakty s diodou Piece 1 ks

Popis

Výkonový stykač TeSys Deca. 3 pólů, 3 spínací kontakty. Další pomocné kontakty - 1 spínací kontakt + 1 rozpínací kontakt, jmenovitý provozní výkon při AC-3, 400 v / 4 kW, jmenovitý provozní proud IE při AC-3, 400 v / 9 a, cívka 110 v DC. Rozměry (ŠxVxH) 45x107x95 mm, hmotnost 0,32 kg. KATEGORIE AC-3, AC-1, AC-4. Integrovaná obousměrná dioda s omezením amplitudy. Rychlé a bezpečné připojení proudu pomocí SNAP V připojovací svorce. Vhodné pro bezpečnostní aplikace díky mechanicky vázaným kontaktům a zrcadlovým kontaktům. Se SNAP VE pružinové svorce lze připojit vodič během jedné sekundy. To představuje úsporu času 96 % ve srovnání s přibližně 30 vteřinami při šroubování. Zapojení s SNAP in je také o 88 % rychlejší než pružinové svorky a systémy Push-In
