Schneider Electric LC1D09AF7 stykač 3 spínací kontakty 4 kW Single 1 ks

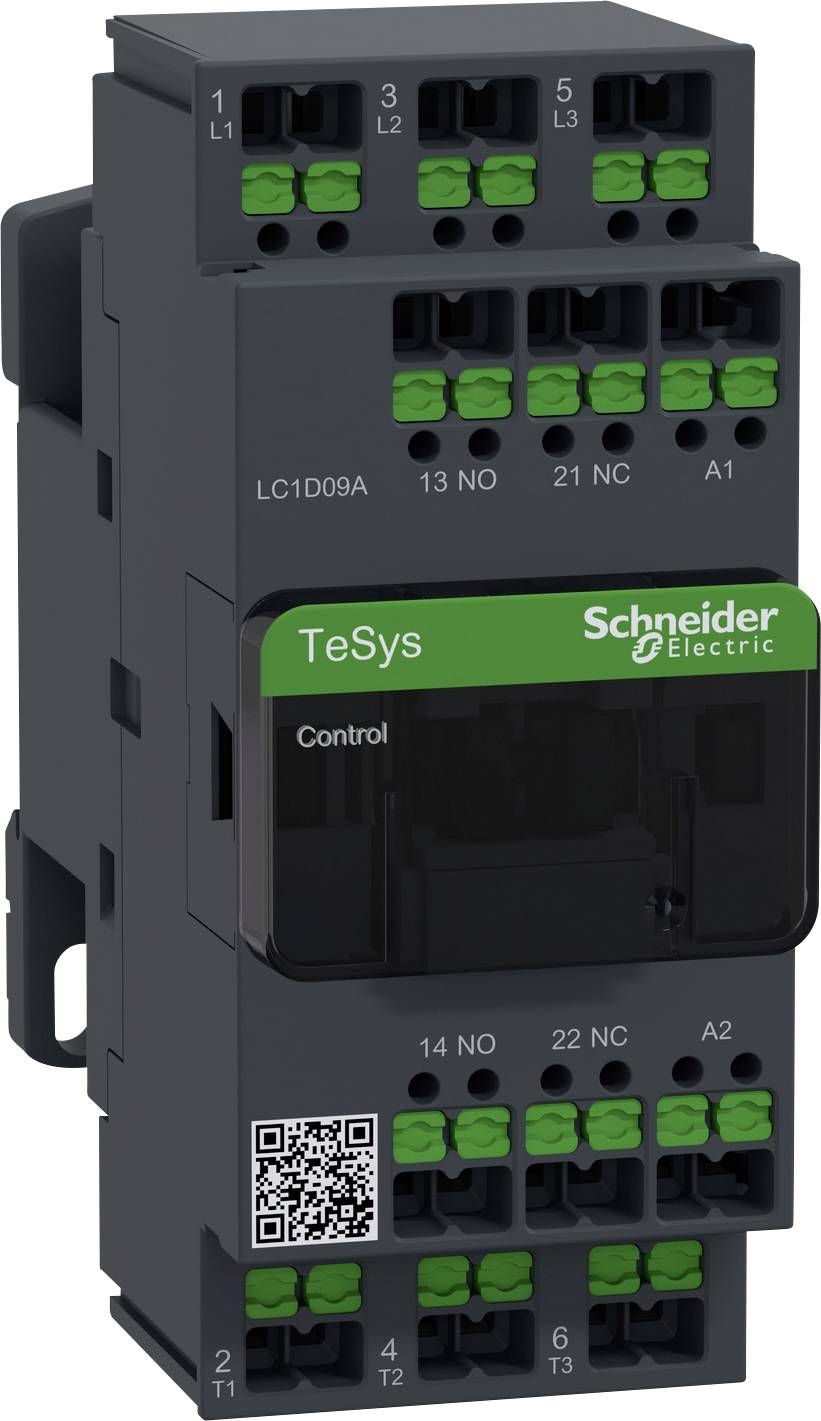

Stykač značky Schneider Electric, model TeSys, s několika zelenými připojovacími svorkami a QR kódem na přední straně.

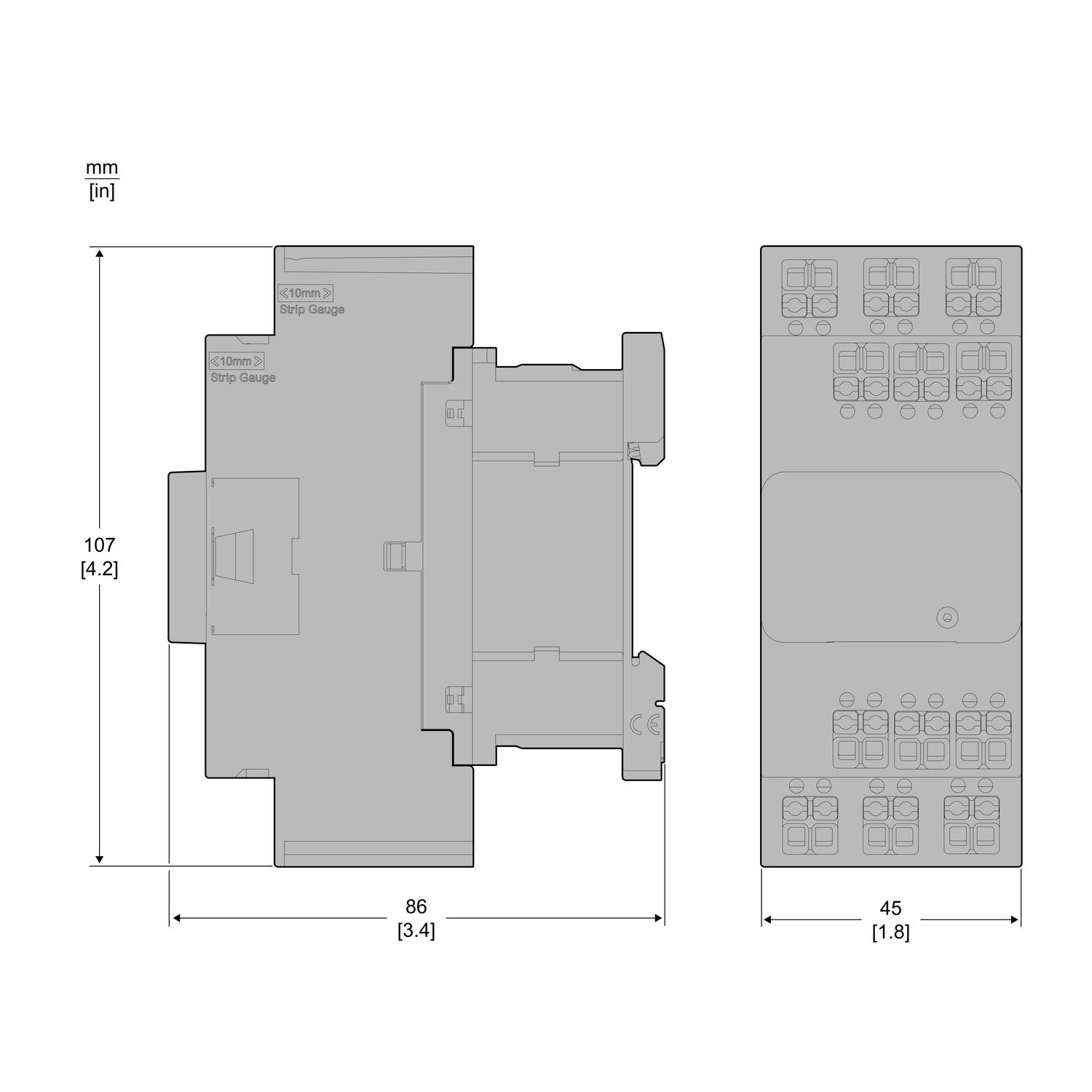

Technický výkres zařízení s rozměry: 107 mm x 86 mm x 45 mm. Zobrazuje přední a boční pohled s montážními body vpravo.

1/2

Kategorie produktu

stykač

Počet pólů

3pólový

Výkon

4 kW

Připojení

Snap-In

Druh obalu

Single

Datasheety: (PDF)

Doručení: Út 20. 10.

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (747,93 Kč / kus)

747,93 Kč

Bez DPH.

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Hlavní benefity

Výkonový stykač LC1D 3p, +1S+1Ö, 4 kW, 9 a, 400 v AC3, CÍVKA 110 V AC, SNAP IN

Stykače a ochranný spínač motoru TeSys Deca s inovativní technologií SNAP PRO připojení
SNAP V připojovací svorce se jedním kliknutím uzavře, jakmile je vodič správně zaveden
Optické a haptické zpětné hlášení zapojení
Flexibilní a pevné vodiče lze zavést bez dutinky
Snadné a intuitivní ovládání bez použití nářadí
Bezpečné zapojení i při intenzivních vibracích, není třeba dotahovat
„Ready to Robot“ např. pro automatizovanou montáž rozvodných skříní

Technické parametry

Druh obalu: Single

Kategorie produktu: stykač

Typ: LC1D09AF7

Počet pólů: 3pólový

Typ kontaktu: 3 spínací kontakty

Řídicí napětí (min.): 110 V/AC

Řídicí napětí (max.): 110 V/AC

Rozsah řídicího napětí: 110 - 110 V/AC

Spínací napětí (max.): 400 V/AC

Konstantní proud (max.): 9 A

: 4 kW

Připojení: Snap-In

Šířka: 45 mm

V: 107 mm

Hloubka: 86 mm

Rozm.: (š x v x h) 45 x 107 x 86 mm

Obsah: 1 ks

: 45 mm

: 107 mm

: 86 mm

: NE

: 4 kW

: 3

: 0

: 1

: 1

: 9 A

: 25 A

: 110-110 V

: 110-110 V

: Other

: 440-440 V

: 440-440 V

: AC

UKCA: bezvýznamný

Ke stažení

List technických údajů

List technických údajů 3412534 Schneider Electric LC1D09AF7 stykač 3 spínací kontakty 4 kW Single 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3412534 Schneider Electric LC1D09AF7 stykač 3 spínací kontakty 4 kW Single 1 ks

Popis

Výkonový stykač TeSys Deca. 3 pólů, 3 spínací kontakty. Další pomocné kontakty - 1 spínací kontakt + 1 rozpínací kontakt, jmenovitý provozní výkon při AC-3, 400 v / 4 kW, jmenovitý provozní proud IE při AC-3, 400 v / 9 a, cívka 110 v AC. Rozměry (ŠxVxH) 45x107x86 mm, hmotnost 0,32 kg. KATEGORIE AC-3, AC-1, AC-4. Bez integrovaného obousměrného odrušovací modulu. Rychlé a bezpečné připojení proudu pomocí SNAP V připojovací svorce. Vhodné pro bezpečnostní aplikace díky mechanicky vázaným kontaktům a zrcadlovým kontaktům. Se SNAP VE pružinové svorce lze připojit vodič během jedné sekundy. To představuje úsporu času 96 % ve srovnání s přibližně 30 vteřinami při šroubování. Zapojení s SNAP in je také o 88 % rychlejší než pružinové svorky a systémy Push-In
