Schneider Electric IMDMFLK1 bezpečnostní testér, IMDMFLK1, EN a DE menu

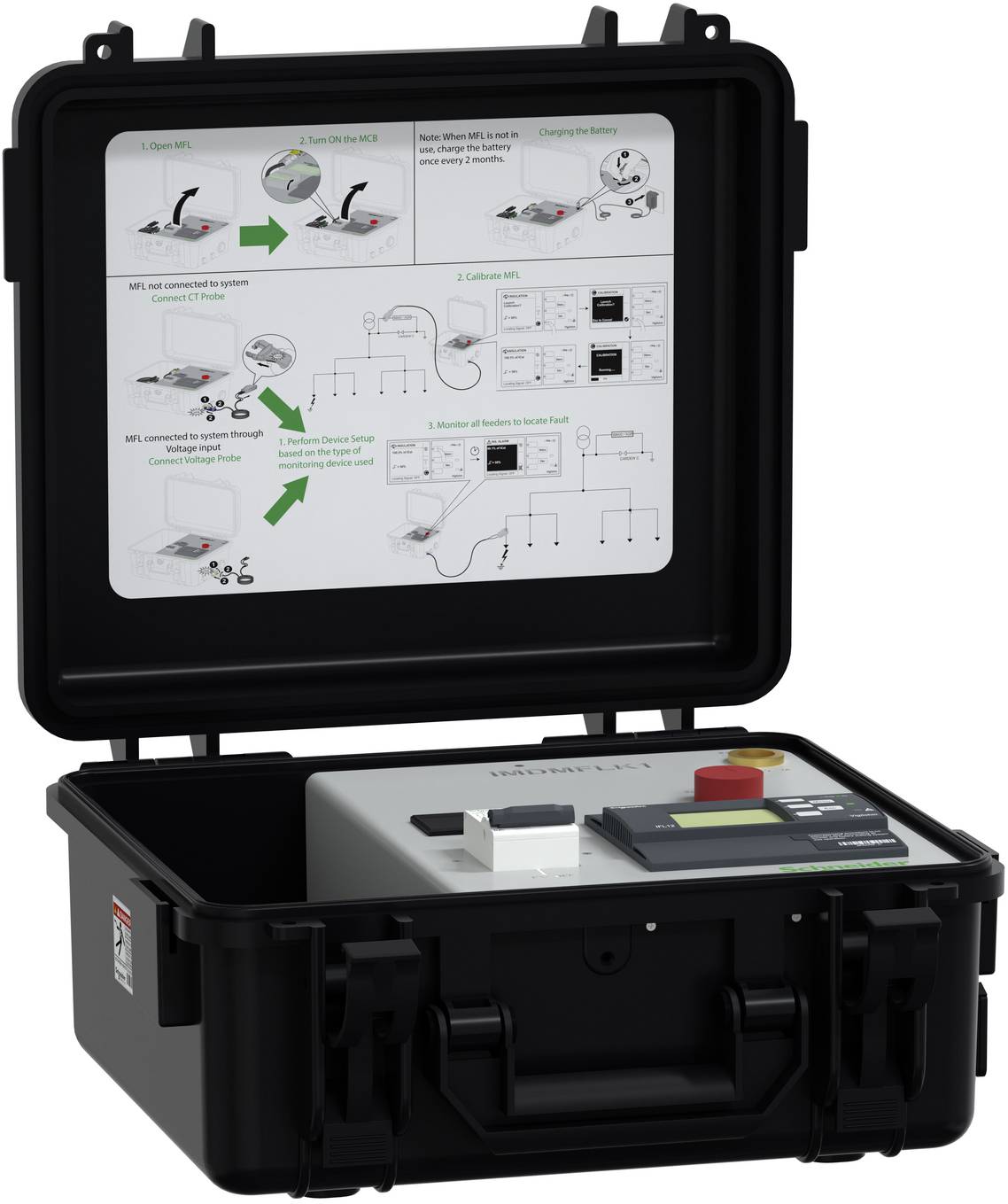

Mobilní sada Vigilohm slouží k monitorování a identifikaci trvalých závad na izolaci v neuzemněných/IT sítích od hlavního přívodu po úroveň nákladu. Mobilní lokalizační přístroj pro detekci chyb je 7 kg těžký, baterie s 24 hodinami autonomie, mobilní lokalizační přístroj s obrazovkou, nabíjecí a spojovací kabel pro příslušné sondy a vypínač. Sada funguje ve spojení s jedním ze tří speciálních monitorovacích funkcí izolace IDCP15, IDCP50 a IDCP100 a vyžaduje poskytování signálu prostřednictvím IM400 nebo XM300 CPI. Ke stavebnici musí být připojena jedna z těchto sond, aby bylo možné měřit a zobrazit odpor a kapacitu sledovaného nabití. Kalibrace se provádí standardně od napájení a trvá 45 sekund, zatímco všechna ostatní měření se provádějí během 20 sekund, bez ohledu na to, zda se jedná o kabel nebo konečné zatížení. Tři dostupné sondy jsou navrženy tak, aby byly všestranně použitelné a uživatel si může zvolit nejvhodnější řešení pro své neuzemněné napájení (IT systémy). Cílem stavebnice je mít s sebou možnost manipulace a přepravy pro různé instalace, zda se skládají z krátkých nebo dlouhých kabelů, ať už jde o jednoduché nebo složité IT uzemňovací instalace. Pro zajištění správnosti měřené hodnoty je třeba vzít v úvahu, že sada IMDMFLK1 a sonda vyžadují signál od IM400 nebo XM300 CPI. Umožňuje monitorování sítě s maximální kapacitou 20 μF při vstupním napětí 1000 v AC/DC, není-li připojena k síti, nebo 440 v AC/DC, je-li připojena k síti. Baterie nabízí autonomii 24 hodin při nabíjení 7 hodin a pomocným napětím 24 VDC a spotřebě 4 W. monitorovací sada má hmotnost 7 kg a je velká 340 mm při výšce 315 mm a šířce 160 mm. Provozní teplota se pohybuje mezi -20°C a 45°C a přístroj má vlhkost vzduchu až 95 % nekondenzované. Skladovací teplota je mezi -20 a 20 60 °C a stavebnice je vhodná pro maximální výšku 3000 m. Pouzdro je černé, zatímco standardní lokátor je šedý a hodnota se zobrazuje na LCD displeji. IDMFLK1 je certifikován podle IEC61010-1, IEC61010-2 a EN61326, je zařízení kategorie III se stupněm znečištění 2. Aby bylo možné sadu správně používat, bylo nutné stanovit trvalé narušení způsobené I400, XM300 CPI nebo IFL (pokud existuje). Sada musí být kalibrována na odboči, kde byla chyba zjištěna, -40 sekund a poté lze odvady nezávisle na sobě sledovat po -20 sekundách. Celkem se mobilní chybová sada Vigilohm skládá ze tří měřicích okruhů a pouzdra s měřícím přístrojem pro detekci závad izolace. A umožňují efektivní umístění izolačního materiálu nezávisle na složitosti vašeho neuzemněných dodávek energie (IT systémy). Tato stavebnice je vhodná pro krátké nebo dlouhé uzemňovací sítě, složité nebo jednoduché sítě a umožňuje uživateli spravovat tolik výstupů, kolik je potřeba.

Tento text byl přeložen strojově.
