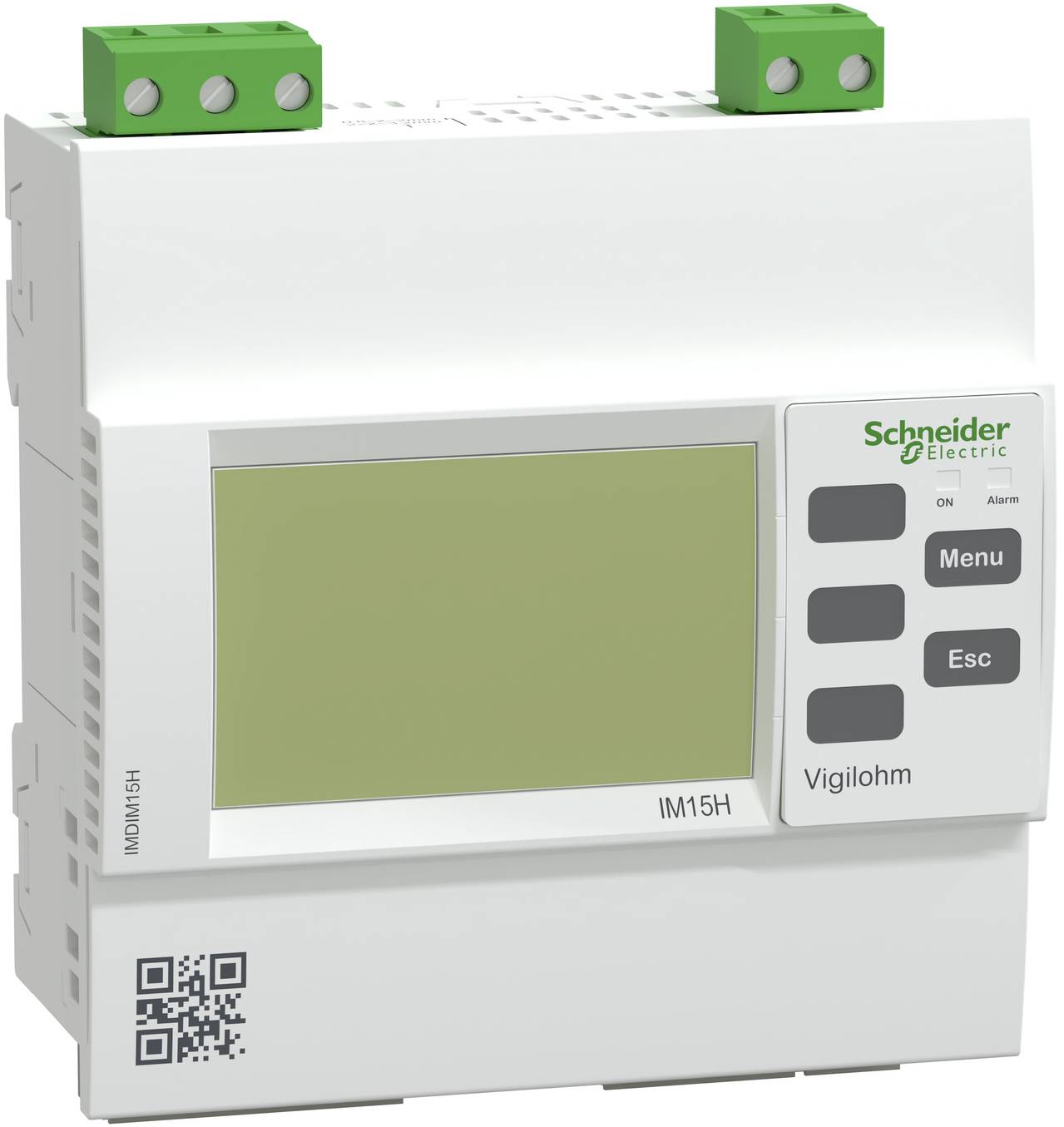

Schneider Electric IMDIM15H IMDIM15H monitorovací relé pro instalace

Tento přístroj patří do řady Vigilohm, která byla vyvinuta pro sledování neuzemněných/IT sítí v souladu s normami pro instalaci a pro výrobky. V souladu s normami IEC je povinné vybavení lékařských informačních místností zařízeními pro kontrolu izolace (IMD). Tento přístroj je určen pro sledování AC, DC a ACDC systémů lékařských IT. Měří izolační odpor systému přívodem nízkofrekvenčního střídavého proudu mezi sítí a zemí. Konfigurace se provádí z přední strany přístroje přes obrazovku HMI v souladu s lékařskými normami. Nastavení se vztahují k prahovým hodnotám izolace od 50 kilů do 500 km a k poplachům přehřívání transformátorů a alarmu přetížení. Sleduje sítě až do 230 v/AC, 230 v/DC, v lékařské architektuře, a také lékařské IT transformátory. Černobílý displej může zobrazit izolační odpor od 100 Ω do 10 megaohmů. Autotest se spustí automaticky každých 5 hodin a v případě potřeby. Pokud izolační odpor systému klesne pod nastavenou prahovou hodnotu, tzn. uzemnění je k dispozici, spustí se prostřednictvím výstupního relé IMD poplach do 4 sekund. Jakmile již není žádná chyba kontrolována, alarm se vymaže, poplachové relé je opět normální. Přístroj může být napájen zdrojem 110 v AC až 230 v AC nebo 125 v DC až 250 v DC, každý s tolerancí ± 15 %. Tento výrobek může být instalován na DIN lištu nebo v jedné rovině. Přední strana má stupeň krytí IP52, zadní strana IP20 a přepěťová kategorie III. Monitorovací zařízení je vybaveno komunikačním sportem RS485, protokolem Modbus.

Tento text byl přeložen strojově.
