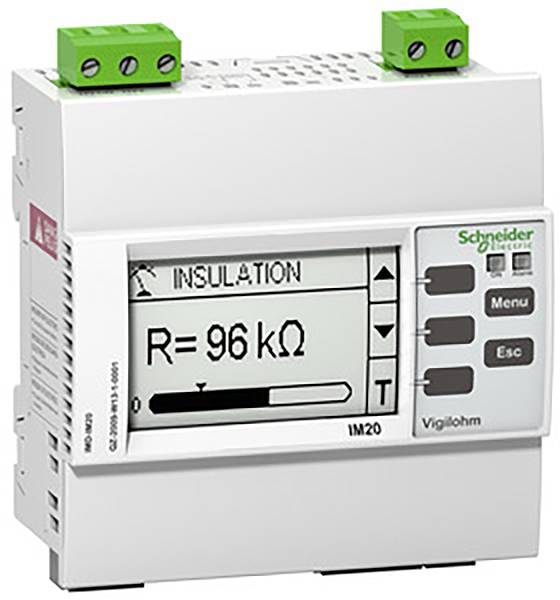

Schneider Electric IMD-IM20 IMD-IM20 monitor izolace Počet reléových výstupů: 1

Toto zařízení patří do řady Vigilohm, která byla vyvinuta pro monitorování neuzemněných zdrojů energie (IT systémy) v souladu s normami pro instalaci a pro výrobky. V souladu s normami se doporučuje vybavení systémů pro monitorování izolace (IMD). Toto zařízení je určeno pro monitorování středně velkých AC, DC a ACDC systémů s omezeným rušením. Měří síťovou izolační odpor díky napájení nízkofrekvenčních střídavých proudů mezi sítí a zemí. Konfigurace závisí na instalaci. Nastavení se provádí na přední straně přístroje pomocí HMI obrazovky. Nastavitelné mezní hodnoty alarmu od 0,5 kg do 500 kg a zpoždění alarmu od 0 do 7200 sekund. Sleduje sítě až do 600 v AC při připojení na nulový vodič, 480 v při připojení na kabel a 345 v DC, s až 70 mikrofony. Černobílý displej zobrazuje izolační odpor od 100 Ω do 10 megaohmů, kapacitu a dočasnou chybu. Autotest se spustí automaticky každých 5 hodin a v případě potřeby. Pokud je izolační odpor systému pod nastavenou prahovou hodnotou, tzn. uzemnění je k dispozici, spustí se alarm prostřednictvím výstupního relé IMD. Jakmile již nebudou rozpoznány žádné chyby, alarm se vymaže a relé se vrátí do normálního stavu. Přístroj lze napájet zdrojem od 110 v AC až 415 v AC nebo 125 v DC až 250 v DC, všechny s tolerancí ± 15 %. Tento výrobek může být přimontován na DIN lištu nebo zarovnaný. Disponuje také vstupem pro uzamčení. Ochrana přední strany je IP52, ochrana IP20 na zadní straně a přepěťová kategorie III. Monitorovací zařízení je vybaveno komunikačním rozhraním RS485 s protokolem Modbus.

Tento text byl přeložen strojově.
