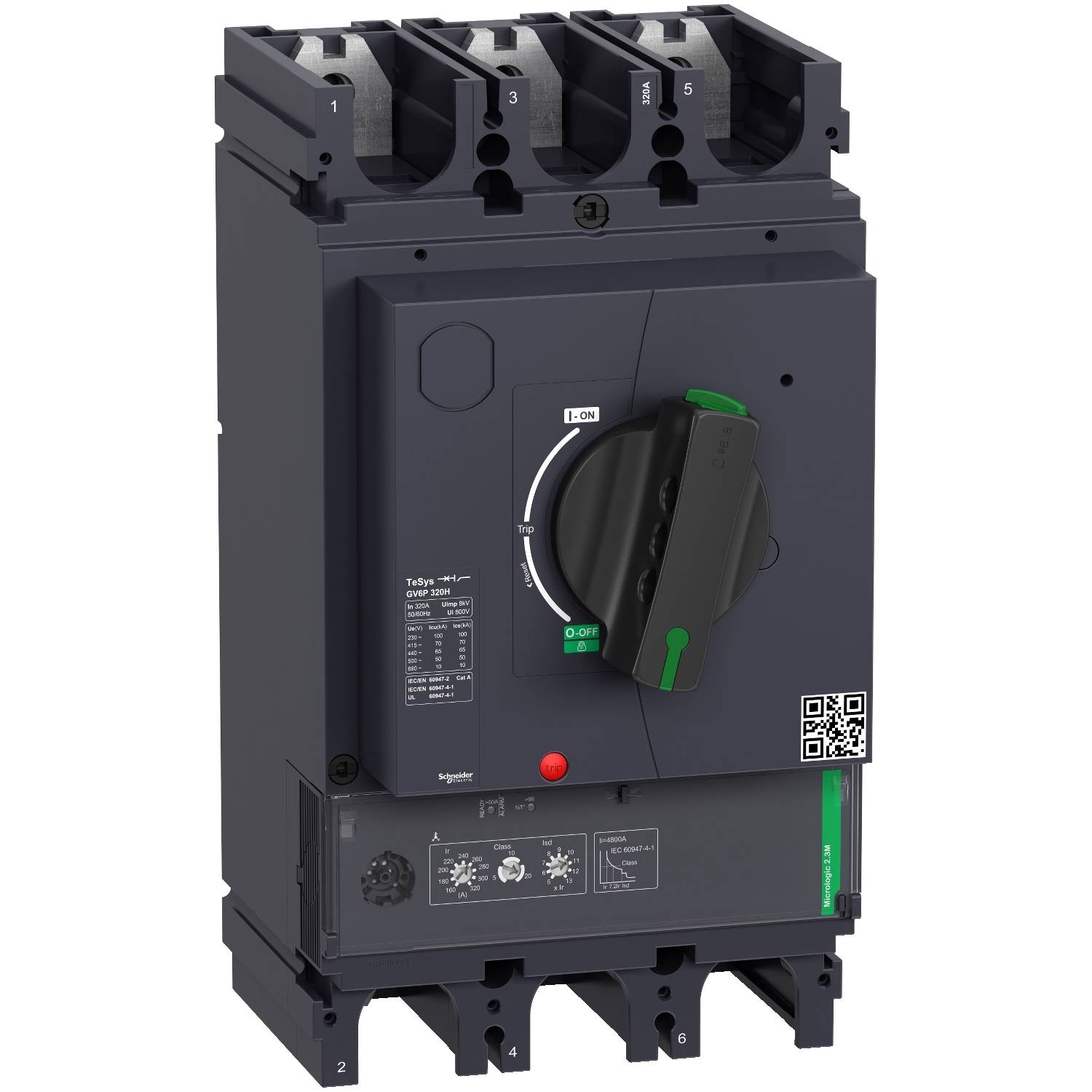

Schneider Electric GV6P320H ochranné relé motoru 1 ks Rozsah nastavení (proud): 160 - 320 A Spínací napětí (max.): 690 V

Kategorie produktu

ochranné relé motoru

Rozsah nastavení proudu (max.)

320 A

Připojení

přípojka s kabelovým očkem

Druh obalu

Piece

Typ

GV6P320H

Datasheety: (PDF)

Doručení: Pá 9. 10.

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (37 185,95 Kč / kus)

43 982,64 Kč

-15 %

37 185,95 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Druh obalu: Piece

Kategorie produktu: ochranné relé motoru

Typ: GV6P320H

Rozsah nastavení proudu (min.): 160 A

Rozsah nastavení proudu (max.): 320 A

Rozsah nastavení (proud): 160 - 320 A

Počet pólů: 3pólový

Spínací napětí (max.): 690 V DC/AC

Vlastnosti: s pomocným kontaktem

Připojení: přípojka s kabelovým očkem

Obsah: 1 ks

: 140

: 255 mm

: 179 mm

: 250 kW

: NE

: 320 A

: NE

: 3

: IP40

: ANO

: Screw connection

: Turn button

: Thermomagnetic

: 132 kW

: 70 kA

: ANO

: Complete device in housing

UKCA: bezvýznamný

Ke stažení

List technických údajů

List technických údajů 2924600 Schneider Electric GV6P320H ochranné relé motoru 1 ks Rozsah nastavení (proud): 160 - 320 A Spínací napětí (max.): 690 V

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2924600 Schneider Electric GV6P320H ochranné relé motoru 1 ks Rozsah nastavení (proud): 160 - 320 A Spínací napětí (max.): 690 V

Informace

Informace 2924600 Schneider Electric GV6P320H ochranné relé motoru 1 ks Rozsah nastavení (proud): 160 - 320 A Spínací napětí (max.): 690 V

Popis

Motorový spínač TeSys GV, 3 pólů (3P), 320A/690V, pro ochranu 3-fázových motorů 132-160 kW při V. Nabízí tepelnou ochranu a dodatečné ochranné funkce, vypnutí ICU 70 kA, zapnutí Start/Stop pomocí otočné rukojeti. Dále nabízí konektor i pro připojení tyčí nebo kabelů s kabelovými očky (přímé připojení kabelů s dalšími zástrčkami). Tepelná ochrana nastavitelná pomocí nastavovací kolečka s nastavovacím proudem IR v rozsahu 160-320A a nastavitelnou vypínací třídou 5, 10 nebo 20, magnetická ochrana při 15 in. Další ochranné funkce s pevnou rukojetí jsou ochrana proti krátkodobému zpoždění ISD při 13 IR, fázové asymetrie a ochrana proti výpadku. Poskytuje interní místa pro další pomocné kontaktní bloky (OF, SD) a napěťový spouštěč (MN, MX). Certifikováno podle více norem (IEC, UL, CSA, CCC, EAC, Marine), Green Premium splňuje (RoHS/REACH).

Tento text byl přeložen strojově.
