Schneider Electric GV5P220F ochranné relé motoru 1 ks Rozsah nastavení (proud): 100 - 220 A Spínací napětí (max.): 690 V

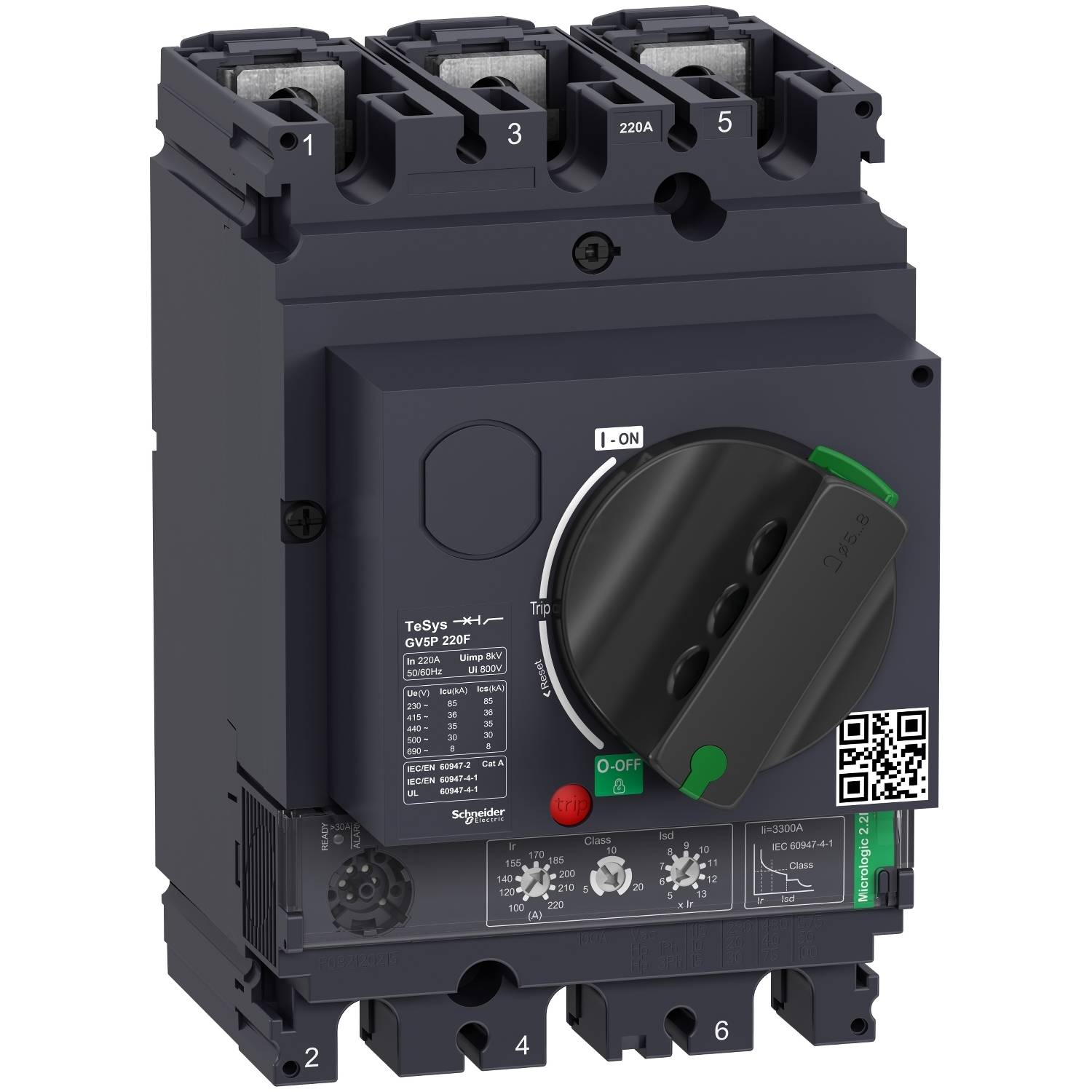

Černý výkonový spínač se zeleným a červeným tlačítkem pro zapnutí/vypnutí. Popis modelu: 'Schneider Electric', QR kód vpravo dole.

Kategorie produktu

ochranné relé motoru

Rozsah nastavení proudu (max.)

220 A

Připojení

přípojka s kabelovým očkem

Druh obalu

Piece

Typ

GV5P220F

Datasheety: (PDF)

Doručení: Pá 9. 10.

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (23 582,64 Kč / kus)

23 582,64 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Druh obalu: Piece

Kategorie produktu: ochranné relé motoru

Typ: GV5P220F

Rozsah nastavení proudu (min.): 100 A

Rozsah nastavení proudu (max.): 220 A

Rozsah nastavení (proud): 100 - 220 A

Počet pólů: 3pólový

Spínací napětí (max.): 690 V/AC

Vlastnosti: s pomocným kontaktem

Připojení: přípojka s kabelovým očkem

Obsah: 1 ks

: 105

: 161 mm

: 155 mm

: 132 kW

: NE

: 220 A

: NE

: 3

: IP40

: ANO

: Screw connection

: Turn button

: Thermomagnetic

: 90 kW

: 36 kA

: ANO

: Complete device in housing

UKCA: bezvýznamný

Ke stažení

List technických údajů

List technických údajů 2924590 Schneider Electric GV5P220F ochranné relé motoru 1 ks Rozsah nastavení (proud): 100 - 220 A Spínací napětí (max.): 690 V

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2924590 Schneider Electric GV5P220F ochranné relé motoru 1 ks Rozsah nastavení (proud): 100 - 220 A Spínací napětí (max.): 690 V

Informace

Informace 2924590 Schneider Electric GV5P220F ochranné relé motoru 1 ks Rozsah nastavení (proud): 100 - 220 A Spínací napětí (max.): 690 V

Popis

Motorový spínač TeSys GV, 3 pólů (3P), 220A/690V, pro ochranu 3-fázových motorů 90 -110 kW při V. Nabízí tepelnou ochranu a další ochranné funkce, spínací výkon ICU 36 kA, zapnutí při zapnutí díky otočné rukojeti. Dále nabízí konektor i pro připojení tyčí nebo kabelů s kabelovými očky (přímé připojení kabelů s dalšími zástrčkami). Tepelná ochrana nastavitelná pomocí nastavovací kolečka s nastavovacím proudem IR v rozsahu 100-220A a volitelnou spouštěcí třídou 5, 10 nebo 20, magnetická ochrana při 15. Další ochranné funkce s pevnou rukojetí jsou ochrana proti krátkodobému zpoždění ISD při 13 IR, fázové asymetrie a ochrana proti výpadku. Poskytuje interní místa pro další pomocné kontaktní bloky (OF, SD) a napěťový spouštěč (MN, MX). Certifikováno podle více norem (IEC, UL, CSA, CCC, EAC, Marine), Green Premium splňuje (RoHS/REACH).

Tento text byl přeložen strojově.
