Schneider Electric GV5P150F ochranné relé motoru 1 ks Rozsah nastavení (proud): 70 - 150 A Spínací napětí (max.): 690 V/

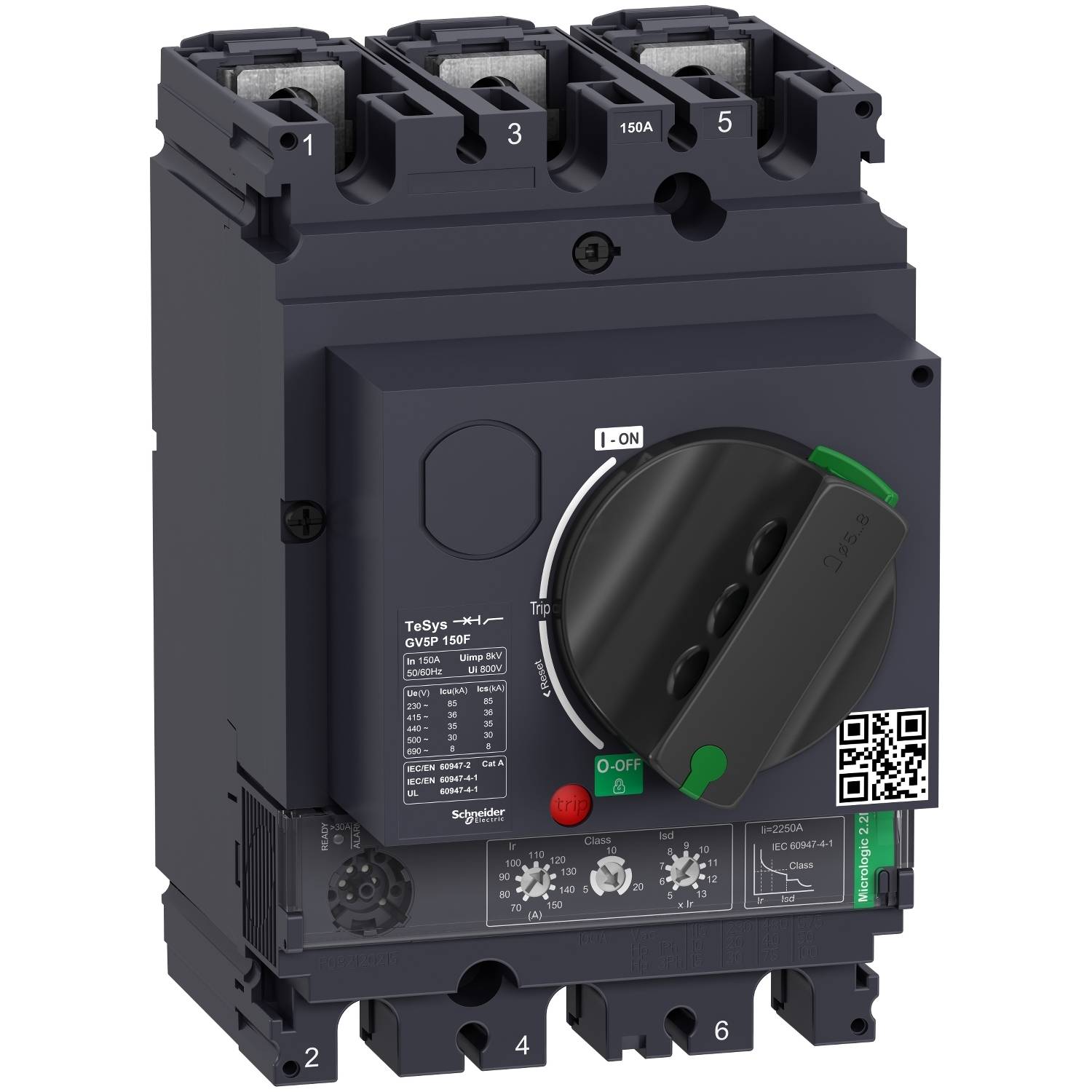

Automatický jistič s velkým otočným knoflíkem, QR kódem a nápisem výrobce. Navržen pro elektrické spínací řízení.

Kategorie produktu

ochranné relé motoru

Rozsah nastavení proudu (max.)

150 A

Připojení

zástrčka

Druh obalu

Piece

Typ

GV5P150F

Datasheety: (PDF)

Doručení: Pá 9. 10.

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (15 028,93 Kč / kus)

17 528,10 Kč

-14 %

15 028,93 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Druh obalu: Piece

Kategorie produktu: ochranné relé motoru

Typ: GV5P150F

Rozsah nastavení proudu (min.): 70 A

Rozsah nastavení proudu (max.): 150 A

Rozsah nastavení (proud): 70 - 150 A

Počet pólů: 3pólový

Spínací napětí (max.): 690 V/AC

Vlastnosti: se spínačem

Připojení: zástrčka

Obsah: 1 ks

: 105

: 161 mm

: 155 mm

: 110 kW

: NE

: 70 A

: NE

: 3

: IP40

: ANO

: Screw connection

: Turn button

: Thermomagnetic

: 75 kW

: 36 kA

: ANO

: Complete device in housing

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 2924584 Schneider Electric GV5P150F ochranné relé motoru 1 ks Rozsah nastavení (proud): 70 - 150 A Spínací napětí (max.): 690 V/

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2924584 Schneider Electric GV5P150F ochranné relé motoru 1 ks Rozsah nastavení (proud): 70 - 150 A Spínací napětí (max.): 690 V/

Informace

Informace 2924584 Schneider Electric GV5P150F ochranné relé motoru 1 ks Rozsah nastavení (proud): 70 - 150 A Spínací napětí (max.): 690 V/

Popis

Motorový spínač TeSys GV, 3 póly (3P), 150 a / 690 v, pro ochranu 3fázových motorů 3 -75 kW při 55 V. Nabízí tepelnou ochranu a další ochranné funkce, spínací výkon ICU 36 kA, zapnutí při zapnutí díky otočné rukojeti. Dále nabízí konektor i pro připojení tyčí nebo kabelů s kabelovými očky (přímé připojení kabelů s dalšími zástrčkami). Tepelná ochrana nastavitelná pomocí nastavovací kolečka s nastavitelným proudem IR v rozsahu 70 - 150 a a nastavitelnou vypínací třídou 5, 10 nebo 20, magnetická ochrana při 15 In. Další ochranné funkce s pevnou rukojetí jsou ochrana proti krátkodobému zpoždění ISD při 13 IR, fázové asymetrie a ochrana proti výpadku. Poskytuje interní místa pro další pomocné kontaktní bloky (OF, SD) a napěťový spouštěč (MN, MX). Certifikováno podle více norem (IEC, UL, CSA, CCC, EAC, Marine), Green Premium splňuje (RoHS/REACH).

Tento text byl přeložen strojově.
