Schneider Electric GV2ME20A ochranné relé motoru 1 ks Rozsah nastavení (proud): 13 - 18 A Spínací napětí (max.): 690 V/A

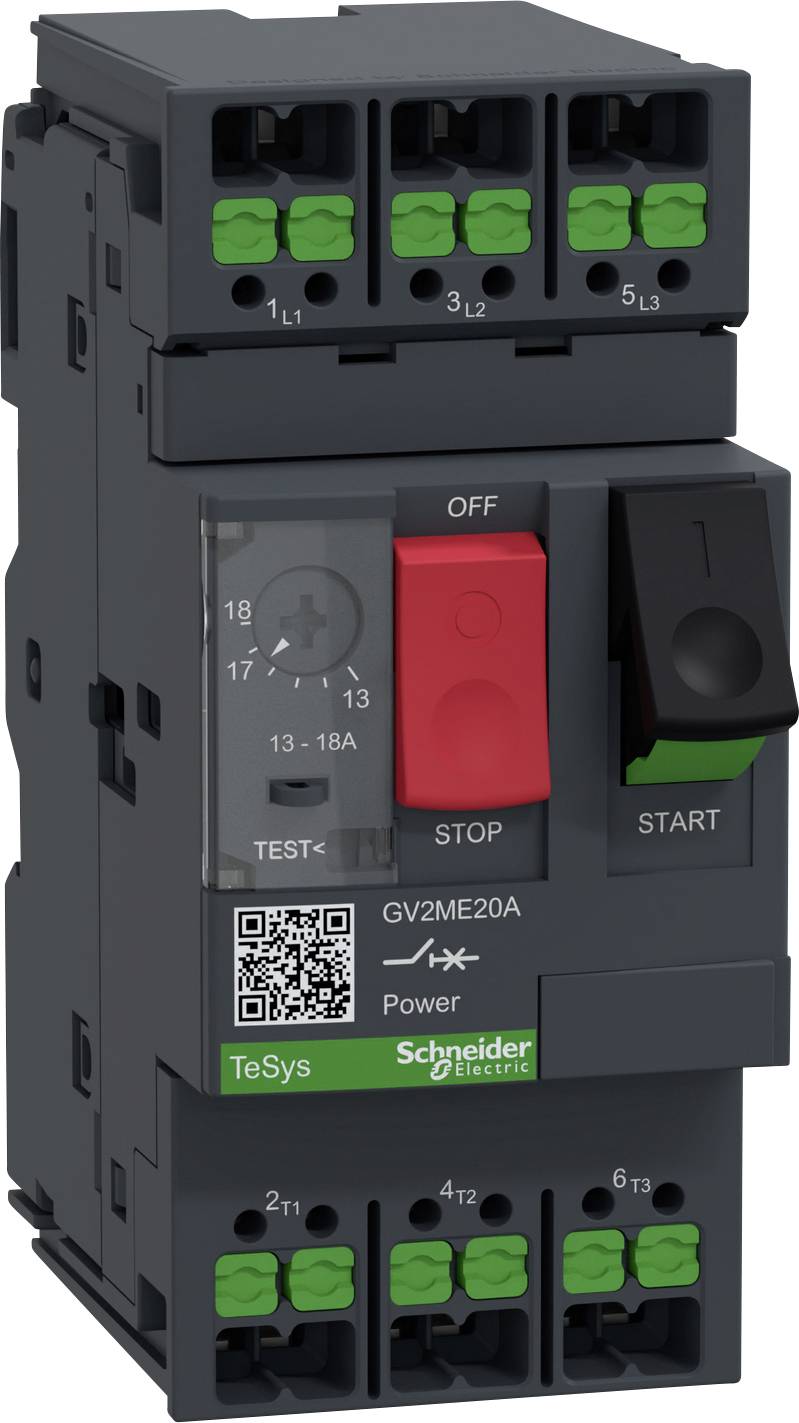

Elektrický motorový jistič značky Schneider Electric se zelenočernými připojovacími svorkami, červenými a zelenými spínači.

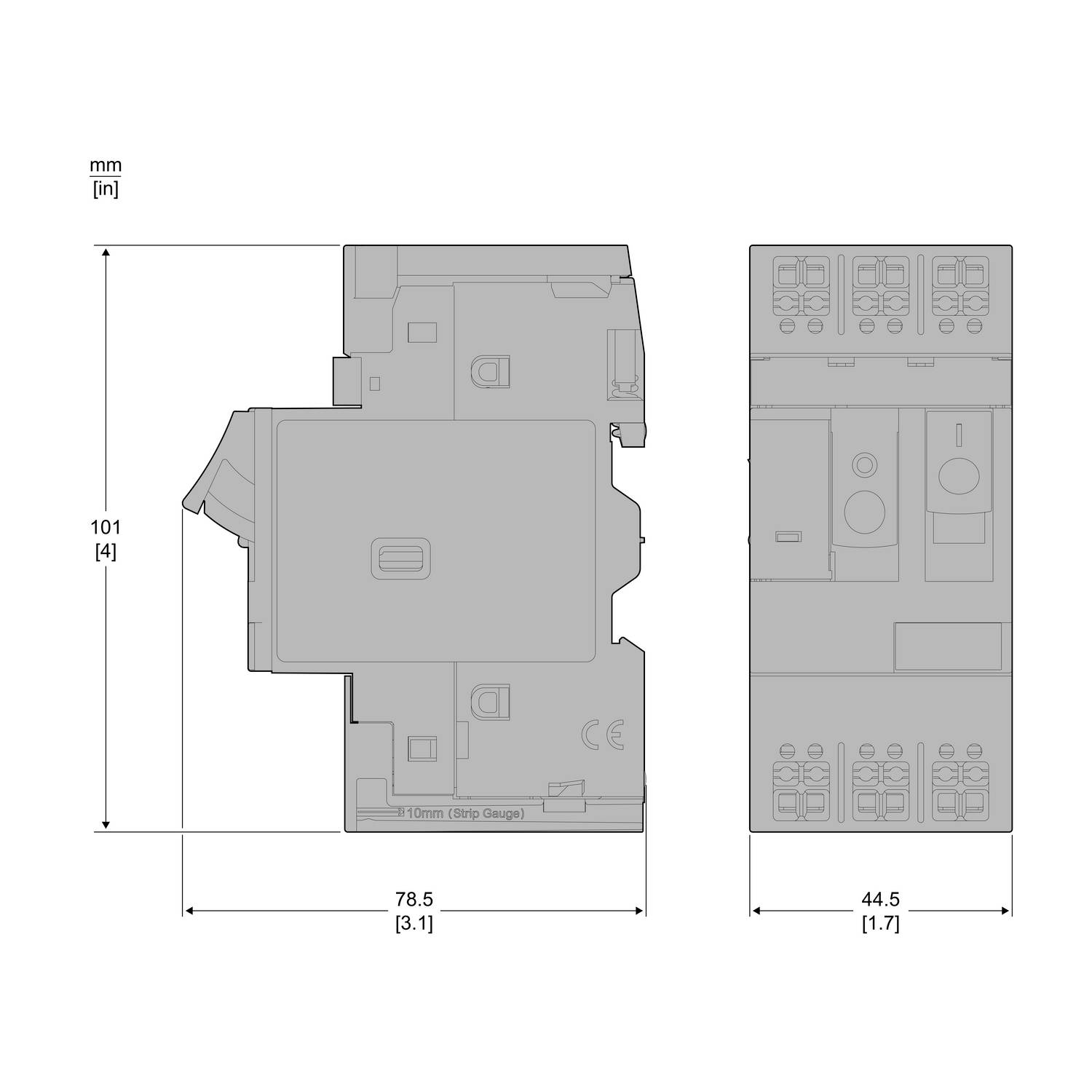

Technický výkres kompaktního modulu s rozměry: výška 101 mm, šířka 78,5 mm, hloubka 44,5 mm. Rozměry uvedeny v mm a palcích.

1/2

Kategorie produktu

ochranné relé motoru

Rozsah nastavení proudu (max.)

18 A

Připojení

Snap-In

Typ

GV2ME20A

Rozsah nastavení proudu (min.)

13 A

Datasheety: (PDF)

Okamžité doručení: Čt 1. 10.

2 Ks

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (1 714,88 Kč / kus)

1 714,88 Kč

Bez DPH.

Už jen 2 Ks skladem!

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Hlavní benefity

Motorový spínač, 3p, 13-18A, tlačítkový spínač, SNAP V připojovacích svorkách

Stykače a ochranný spínač motoru TeSys Deca s inovativní technologií SNAP PRO připojení
SNAP V připojovací svorce se jedním kliknutím uzavře, jakmile je vodič správně zaveden
Optické a haptické zpětné hlášení zapojení
Flexibilní a pevné vodiče lze zavést bez dutinky
Snadné a intuitivní ovládání bez použití nářadí
Bezpečné zapojení i při intenzivních vibracích, není třeba dotahovat
„Ready to Robot“ např. pro automatizovanou montáž rozvodných skříní

Technické parametry

Kategorie produktu: ochranné relé motoru

Typ: GV2ME20A

Rozsah nastavení proudu (min.): 13 A

Rozsah nastavení proudu (max.): 18 A

Rozsah nastavení (proud): 13 - 18 A

Počet pólů: 3pólový

Spínací napětí (max.): 690 V/AC

Připojení: Snap-In

: IP20

Hloubka: 78.5 mm

Šířka: 45 mm

V: 101 mm

Rozm.: (š x v x h) 45 x 101 x 78.5 mm

Obsah: 1 ks

Barva: vícebarevná

: 45 mm

: 101 mm

: 78.5 mm

: 7.5 kW

: NE

: 18 A

: NE

: 3

: 230-690 V

: 13-18 A

: 2.5 W

: IP20

: ANO

: Other

: Push button

: Thermomagnetic

: 4 kW

: 15 kA

: 223-223 A

: ANO

: Complete device in housing

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 3412505 Schneider Electric GV2ME20A ochranné relé motoru 1 ks Rozsah nastavení (proud): 13 - 18 A Spínací napětí (max.): 690 V/A

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3412505 Schneider Electric GV2ME20A ochranné relé motoru 1 ks Rozsah nastavení (proud): 13 - 18 A Spínací napětí (max.): 690 V/A

Popis

Ochranný spínač motoru TeSys Power Power. Ochranný spínač motoru, 3P Jmenovitý výkon 7,5 kW, rozsah nastavení 13-18 A. s termickými a magnetickými spouštěči. V základním provedení, plombovatelná a uzamykatelná. Ovládání tlačítkem. Jmenovité napětí 400 v, podle AC-3. Rychlé, bezpečné a bezúdržbové proudové spojení s SNAP V připojovací svorce. Vhodné pro bezpečnostní aplikace díky mechanicky vázaným kontaktům a zrcadlovým kontaktům. Se SNAP VE pružinové svorce lze připojit vodič během jedné sekundy. To představuje úsporu času 96 % ve srovnání s přibližně 30 vteřinami při šroubování. Zapojení s SNAP in je také o 88 % rychlejší než pružinové svorky a systémy Push-In
