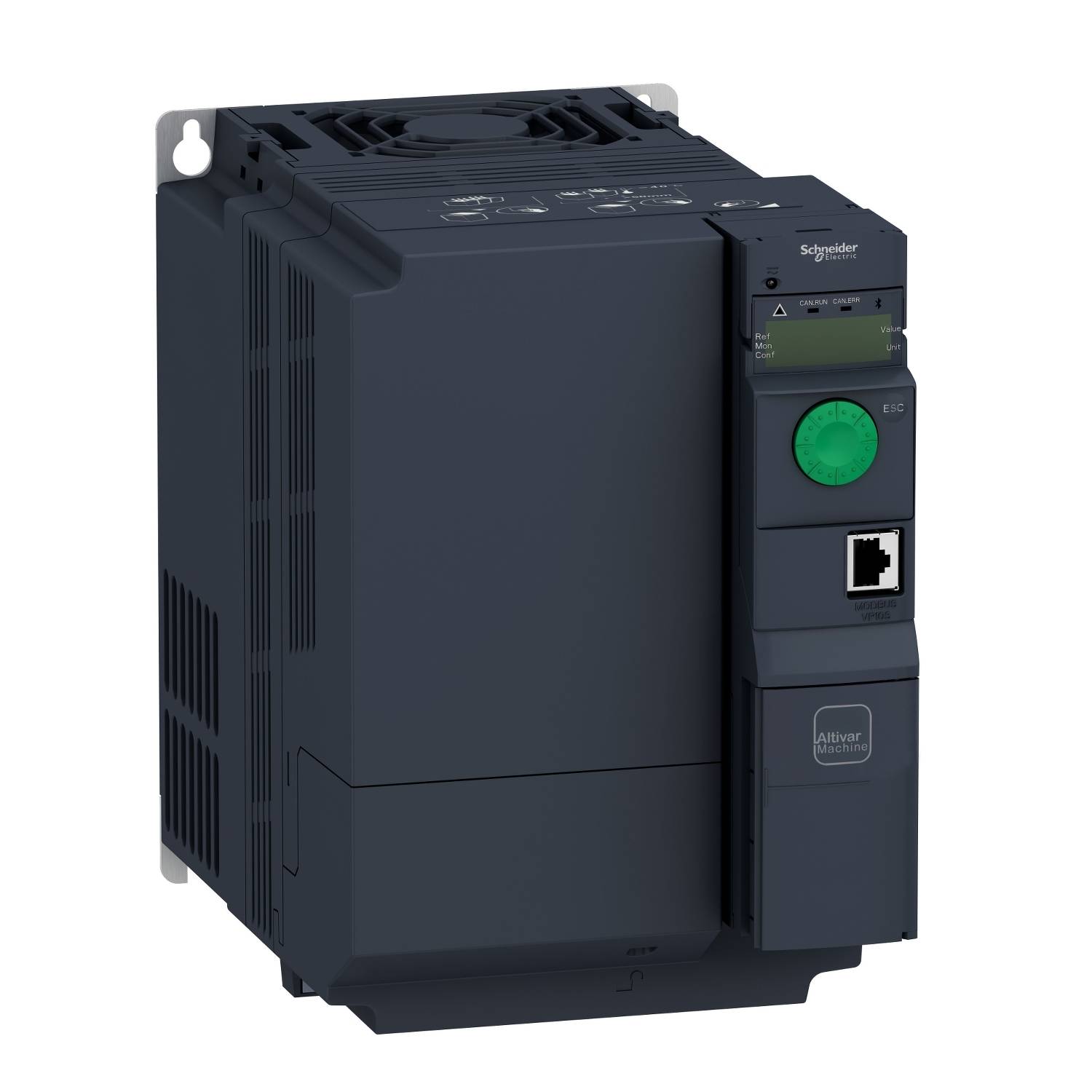

Schneider Electric frekvenční měnič ATV320U75N4B 7.5 kW 3fázový
EAN:
Označení výrobce:
Objednací číslo:
Datasheety: (PDF)
Počet
Celková cena (29 070,25 Kč / kus)
29 070,25 Kč
Bez DPH.
Doprava zdarma
14denní lhůta pro vrácení zboží je zahrnuta v ceně
Technické parametry
- Kategorie produktu
frekvenční měnič
- Výstupní výkon (max.)
7.5 kW
- Síť
3fázový
- Hloubka
232 mm
- V
308 mm
- Šířka
150 mm
- Typ
ATV320U75N4B
- Třída filtru
C2
- Rozm.
(š x v x h) 150 x 308 x 232 mm
- Číslo výrobce
ATV320U75N4B
- Hmotnost
5.62
150 mm
232 mm
232 mm
ANO
6
1
3
1
NE
1
0
0
1
0
0
0
1
NE
NE
NE
ANO
ANO
NE
NE
ANO
NE
ANO
NE
ANO
IP20
ANO
NE
NE
50/60 Hz
ANO
0
U converter
3
3
NE
ANO
NE
599 Hz
7.5 kW
7.5 kW
10 %
5 %
NE
NE
ANO
NE
NE
ANO
NE
NE
500 V
17 A
NE
1
- UKCA
Ano
Ke stažení
List technických údajů
List technických údajů 2914127 Schneider Electric frekvenční měnič ATV320U75N4B 7.5 kW 3fázový
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 2914127 Schneider Electric frekvenční měnič ATV320U75N4B 7.5 kW 3fázový
Informace
Informace 2914127 Schneider Electric frekvenční měnič ATV320U75N4B 7.5 kW 3fázový
Popis
Měnič frekvence ATV320, kniha. Rozměry 150 x 308 x 232 (s EMV deskou) mm, výkon kW 7,5 kW. Napájecí napětí 3-fázové, 380-500 v 50/60 Hz s integrovaným EMC filtrem. Jmenovité napětí napájení, min. U1, max. U2 200 (U1)-240 V (U2), 380 (U1)-500 V (U2). Měnič je dodáván s integrovaným EMC filtrem kategorie C2. Filtr lze vypnout. Měniče jsou dodávány s EMV deskou pro uživatelsky jednoduchou montáž. Popis integrované bezpečnostní techniky se 5 funkcemi: Bezpečný zastavený točivý moment (STO), bezpečný zastav1 (SS1), bezpečná redukovaná rychlost (SLS), bezpečné zajištění stykačů (GDL), bezpečná maximální rychlost (SMS). Provoz asynchronních a synchronních motorů v open loop. Regulace SVC (sensorless vector control) zaručuje nejvyšší kvalitu otáček a stabilitu u/F regulace, řízení u/F2, funkce úspory energie. Max. Frekvence: 599 Hz Jednoduché uvedení do provozu, intuitivní ovládání a díky funkci Plug & Drive, přednastavení na nejběžnější aplikace. Možnosti nabíjení, editace, zajištění konfigurace měniče s nástroji, jako je software pro uvádění do provozu Sove, decentralizované terminály a konfigurační nástroje - Simple Loader a multi Loader. Integrovaný bezdrátový odrušovací filtr třídy a, lze deaktivovat. Pro provoz na IT sítích. 6 logických vstupů s mnoha funkcemi, 3 analogových vstupů, z toho 2 přepínatelné jako digitální vstupy. Integrovaný brzdný modul umožňuje 4 kvadrantový provoz bez dodatečné montáže.
Tento text byl přeložen strojově.
Tento text byl přeložen strojově.
Doplňující informace
- Pozor!
Potřeba silnoproudá přípojka:
Provoz tohoto zařízení vyžaduje silnoproudou přípojku (přípojku k třífázovému střídavému proudu).
Připojení a instalace zařízení napájeného silnoproudem, vyžaduje souhlas provozovatele sítě, a instalaci smí provádět jen firma autorizovaná provozovatelem sítě.
- Upozornění
V případě tohoto zařízení, které není určeno k připojení do slaboproudé sítě, smí připojení a instalaci provést pouze elektrikář.
