Schneider Electric frekvenční měnič ATV320U15N4C 1.5 kW 3fázový

Frekvenční měnič od Schneider Electric s zeleným tlačítkem, displeji a bezpečnostními výstražnými upozorněními na šedém povrchu.

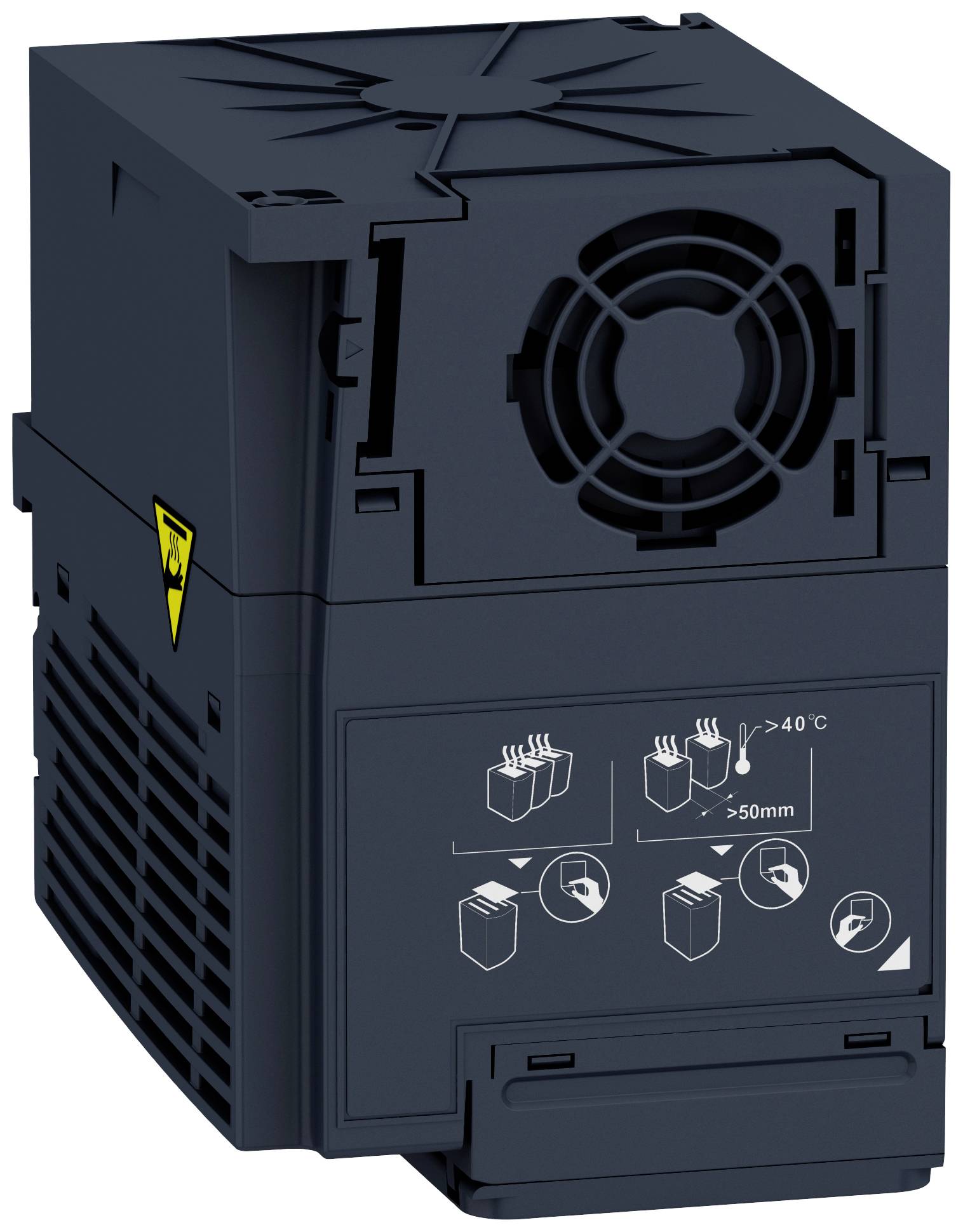

Černé technické zařízení s ventilátorem a výstražným symbolem. Pokyny k instalaci a provozní podmínky jsou uvedeny na předním panelu.

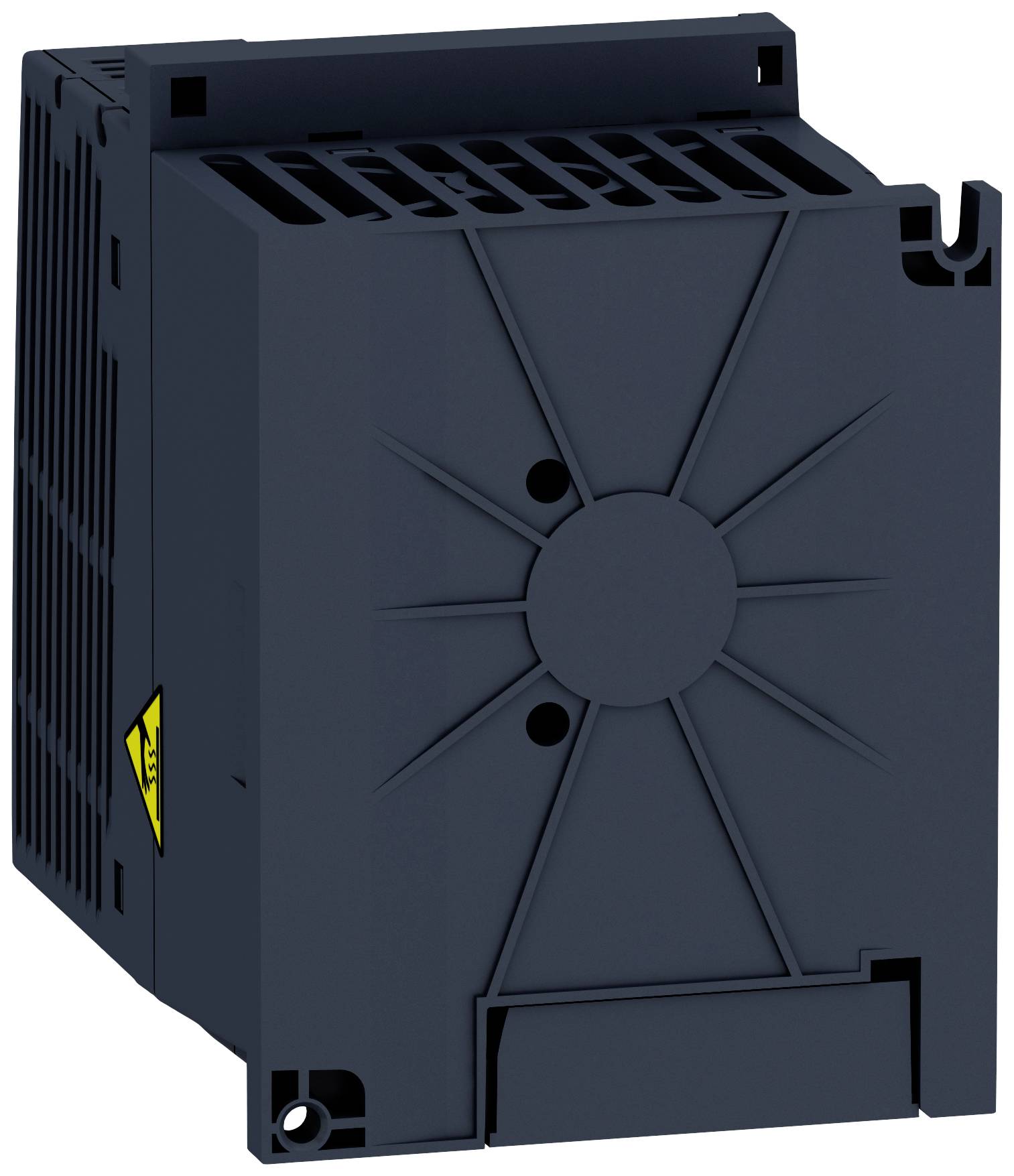

Černé elektronické zařízení s větracími otvory a žlutým výstražným symbolem, pravděpodobně elektrická komponenta.

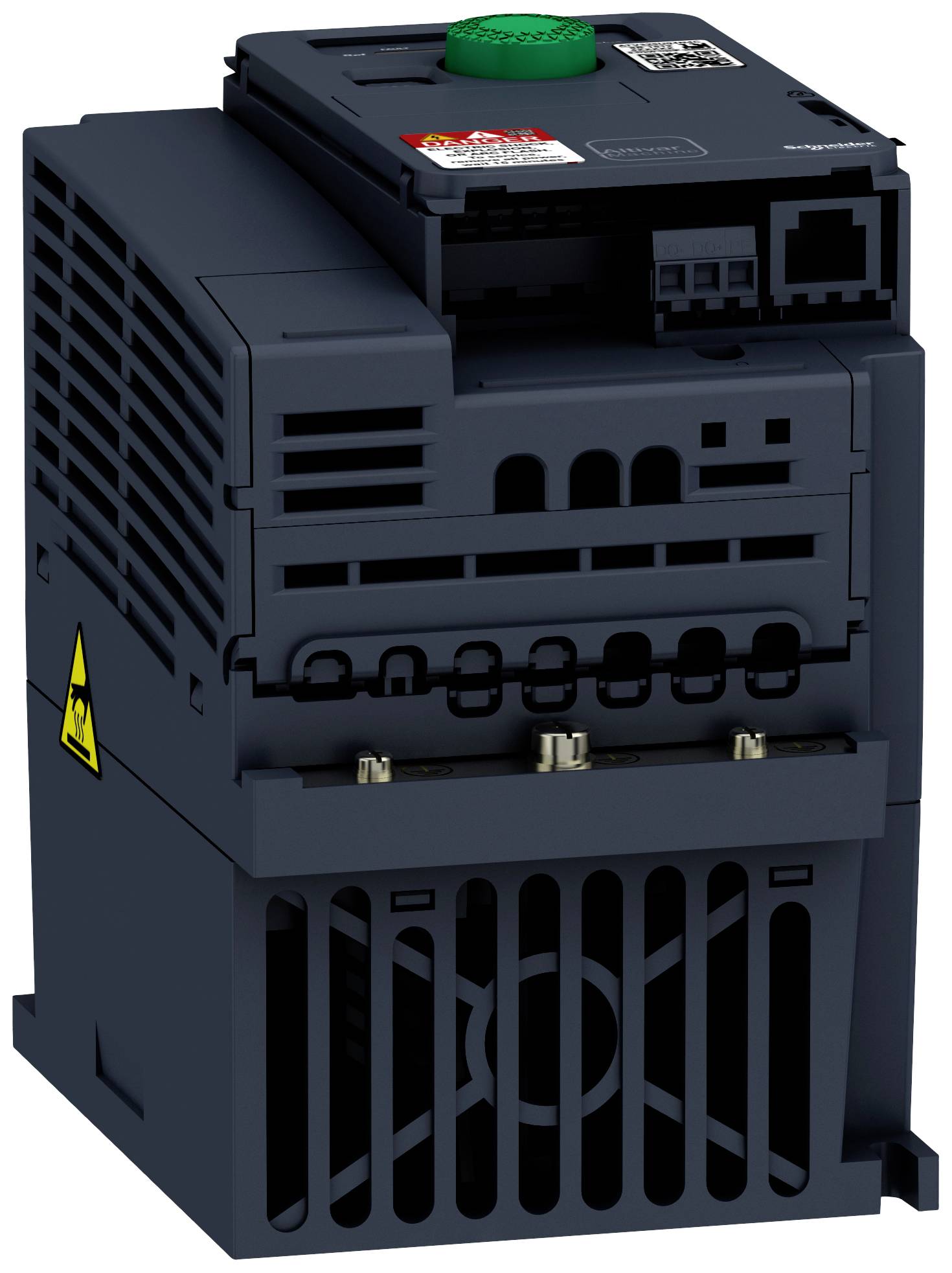

Kompaktní, šedý frekvenční měnič s větracími štěrbinami, připojovacími zdířkami a zeleným tlačítkem nahoře; slouží k řízení motorů.

1/4

Datasheety: (PDF)

Brzy k dispozici

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (12 921,49 Kč / kus)

12 921,49 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Výkon motoru (kW): 1,5 pro přetížení
Jmenovitý pomocné napětí 380 - 500 V, -15 až 10 %
Síťová frekvence: 50... 60 Hz (-5... 5 %)
Zdánlivý výkon: 2 kVA při 240 V pro vysoké přetížení
Výstupní jmenovitý proud: 4,8 A při 4 kHz pro vysoké přetížení
Maximální špičkový proud: 7,2 A během 60 s pro přetížení
Typ řízení motoru asynchronní motor: Vektororientierte Flussregelung bez snímač, standardní
U/f charakteristika, 5 bodů
U/f charakteristika - úsporný režim, čtvercové U/f charakteristika
U/f charakteristika, 2 bodů
Vektororient. Bez enkondéru Flussregelung - úsporný režim

Kategorie produktu: frekvenční měnič

Výstupní výkon (max.): 1.5 kW

Frekvence (max.): 599 Hz

Frekvence (min.): 0.1 Hz

Síť: 3fázový

Rozsah frekvence: 0.1 Hz - 599 Hz

Jmenovitý proud: 6.4 A

Hloubka: 138 mm

V: 143 mm

Šířka: 72 mm

: IP20

Typ: ATV320U15N4C

Rozm.: (š x v x h) 72 x 143 x 138 mm

Číslo výrobce: ATV320U15N4C

Hmotnost: 1.3650 kg

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 1667482 Schneider Electric frekvenční měnič ATV320U15N4C 1.5 kW 3fázový

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 1667482 Schneider Electric frekvenční měnič ATV320U15N4C 1.5 kW 3fázový

Popis

2 provedeních: bukové provedení a kompaktní provedení pro snadnou a hospodářská integrace do mnoha strojů a rozložení pro umístění v elektrickém rozvaděči nebo ve strojích. Rozšířené konektivita umožňuje snadnou integraci s mnoha nejběžnějších sítí pro Ethernet - a sériová komunikace Ethernet IP až CANopen jako doplněk k integraci s MachineStruxure -řešení od Schneider Electric a k podpoře PLCopen -konformita. Spolehlivé a přesné řízení motoru od asynchronní - např. synchronní motory. Odolné provedení s nánosovanými desky dle IEC 60721 -3 -3 třídy 3C3 pro rozšířené stroje dostupnost pod přísným prostředí, například při teplotách až 60 °C bez nutnosti nasazování přídavný chlazení. Komplexní integrovaný bezpečnostní funkce se čtyřmi funkcemi kromě Safety Torque off pro úplnou bezpečnostního monitoringu pro jednodušší schválení stav stroje a dodržování stroje směrnice 2006/42/EC.

Tento text byl přeložen strojově.

Doplňující informace

Pozor!
Potřeba silnoproudá přípojka:
Provoz tohoto zařízení vyžaduje silnoproudou přípojku (přípojku k třífázovému střídavému proudu).
Připojení a instalace zařízení napájeného silnoproudem, vyžaduje souhlas provozovatele sítě, a instalaci smí provádět jen firma autorizovaná provozovatelem sítě.
