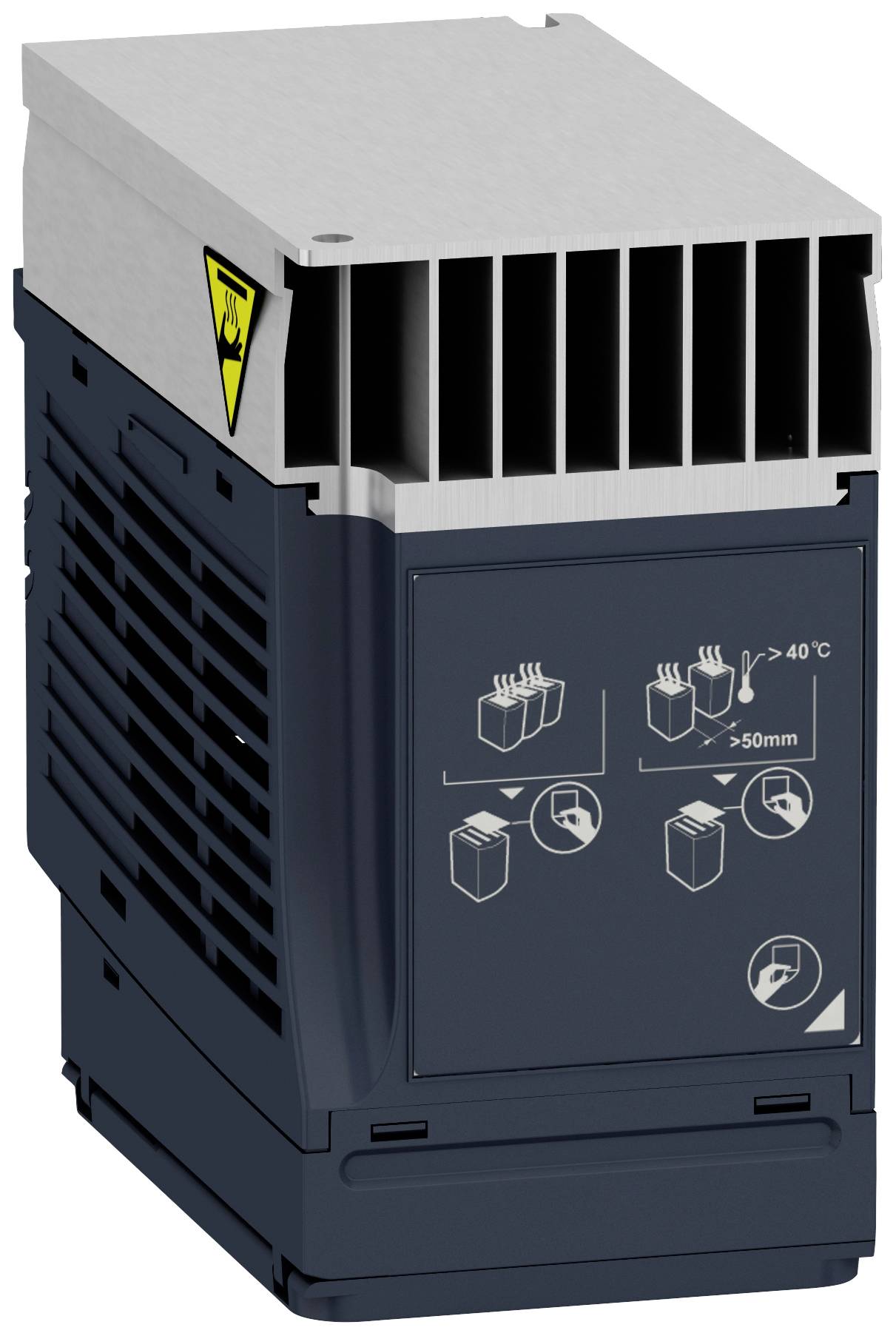

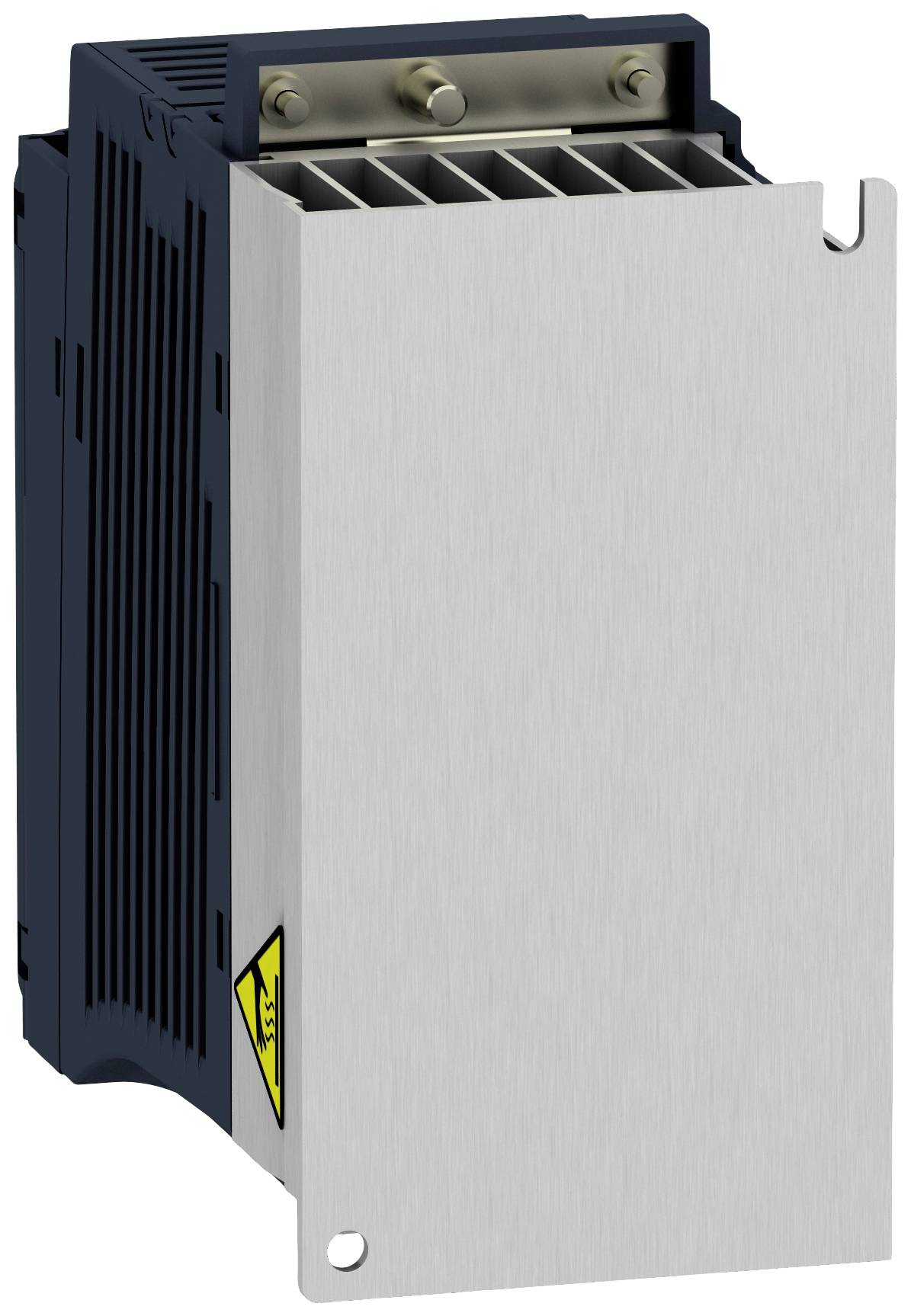

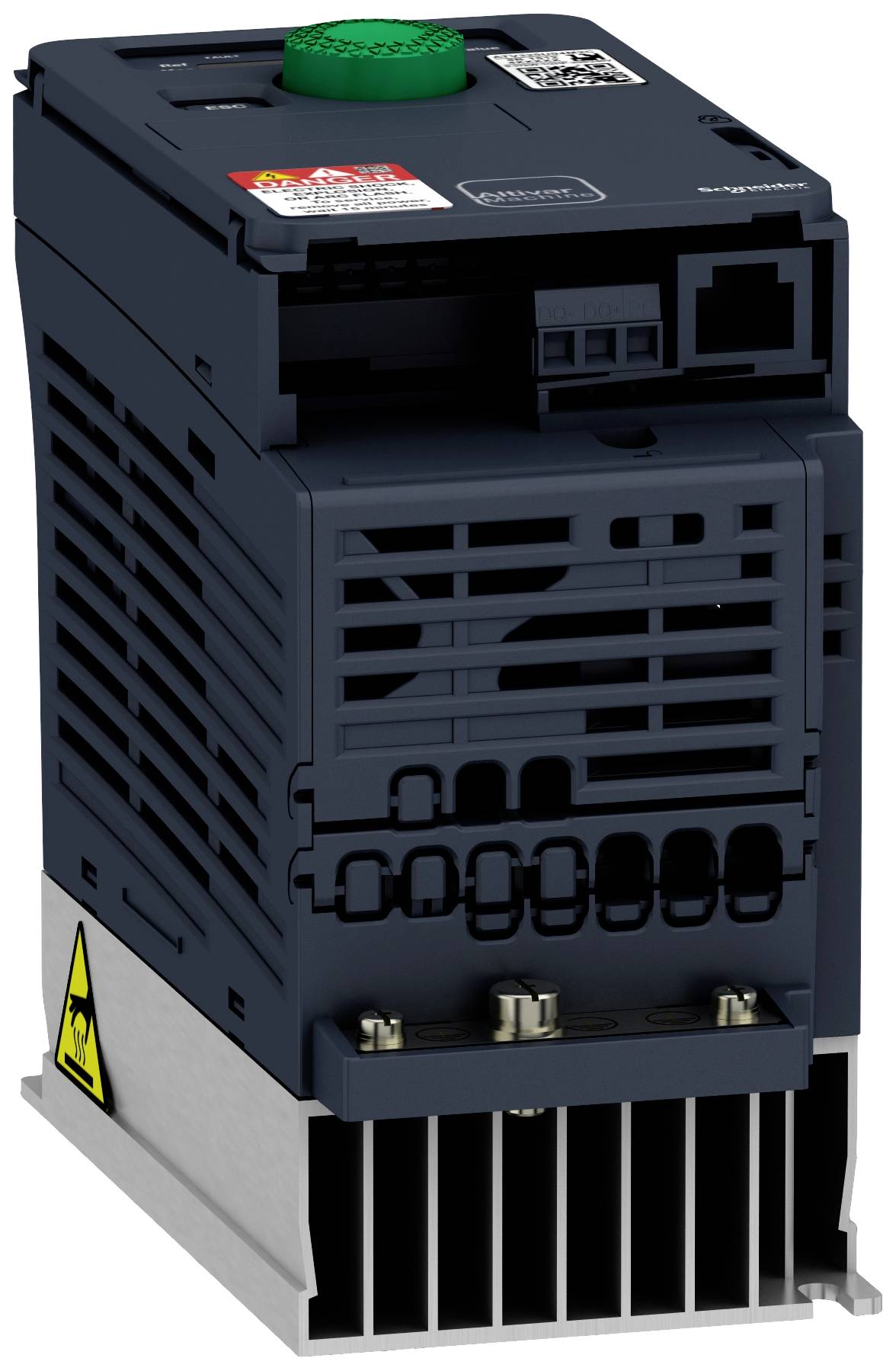

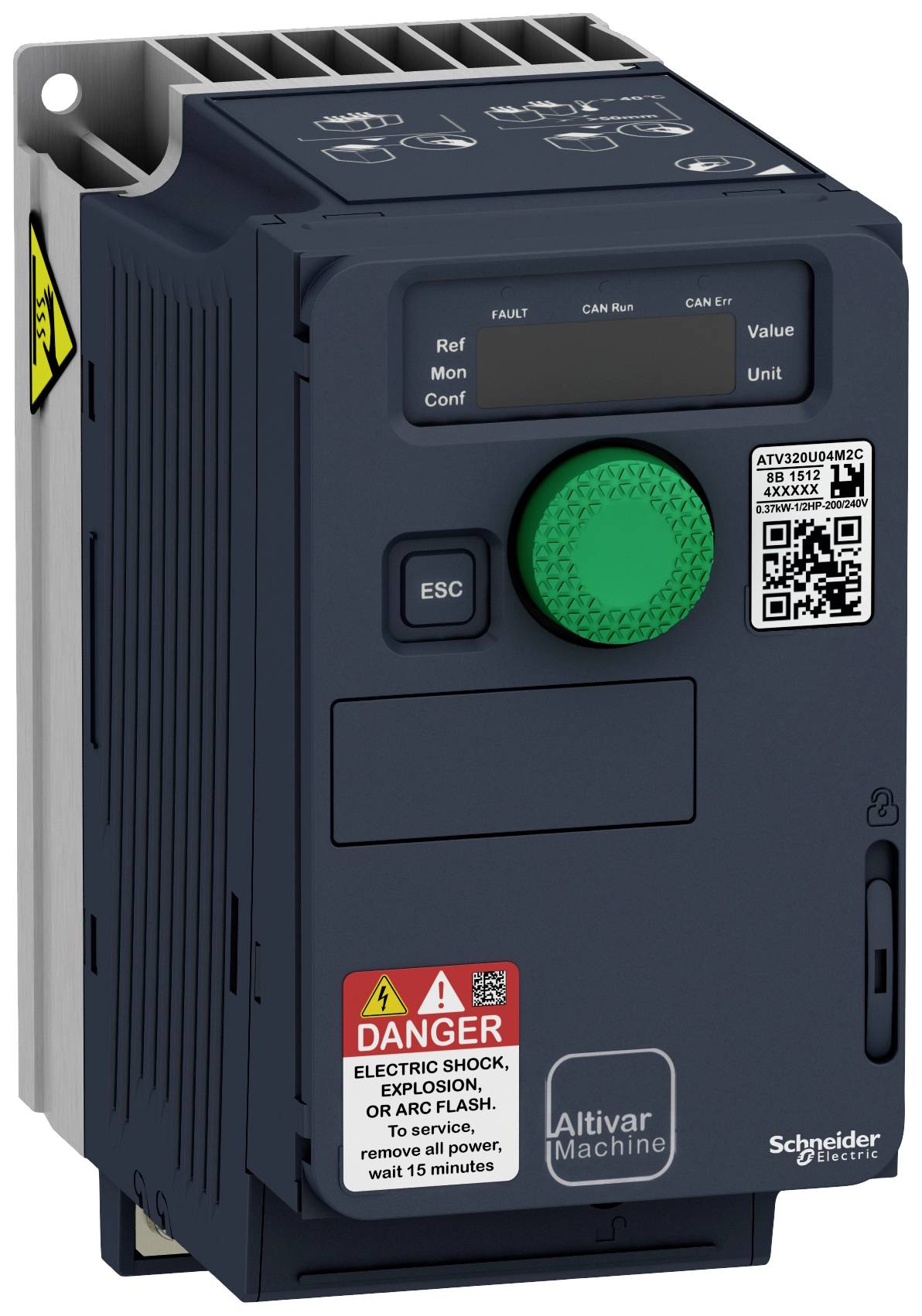

Schneider Electric frekvenční měnič ATV320U06M2C 0.55 kW 1fázový
EAN:
Označení výrobce:
Objednací číslo:
Počet
Celková cena (7 131,40 Kč / kus)
7 131,40 Kč
Bez DPH.
Doprava zdarma
14denní lhůta pro vrácení zboží je zahrnuta v ceně
Technické parametry
- Výkon motoru (kW): 0,55
- Jmenovitý pomocné napětí 200 - 240 V, -15 až 10 %
- Zdánlivý výkon: 1,6 kVA při 240 V pro vysoké přetížení
- Výstupní jmenovitý proud: 3,7 A při 4 kHz pro přetížení
- Maximální špičkový proud: 5,6 A během 60 s pro přetížení
- Typ řízení motoru asynchronní motor: U/f charakteristika, 2 bodů
- Vektororientierte Flussregelung bez snímač, standardní
- U/f charakteristika, 5 bodů
- Vektororient. Bez enkondéru Flussregelung - úsporný režim
- U/f charakteristika - úsporný režim, čtvercové U/f charakteristika
- U/f charakteristika - úsporný režim, čtvercové U/f charakteristika
- Vektororient. Bez enkondéru Flussregelung - úsporný režim
- Vektororientierte Flussregelung bez snímač, standardní
- Kategorie produktu
frekvenční měnič
- Výstupní výkon (max.)
0.55 kW
- Frekvence (max.)
599 Hz
- Frekvence (min.)
0.1 Hz
- Síť
1fázový
- Rozsah frekvence
0.1 Hz - 599 Hz
- Jmenovitý proud
7.9 A
- Hloubka
138 mm
- V
143 mm
- Šířka
72 mm
IP20
- Typ
ATV320U06M2C
- Rozm.
(š x v x h) 72 x 143 x 138 mm
- Číslo výrobce
ATV320U06M2C
- Hmotnost
1.1 kg
- UKCA
Ano
Ke stažení
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 1667418 Schneider Electric frekvenční měnič ATV320U06M2C 0.55 kW 1fázový
Popis
2 provedeních: bukové provedení a kompaktní provedení pro snadnou a hospodářská integrace do mnoha strojů a rozložení pro umístění v elektrickém rozvaděči nebo ve strojích. Rozšířené konektivita umožňuje snadnou integraci s mnoha nejběžnějších sítí pro Ethernet - a sériová komunikace Ethernet IP až CANopen jako doplněk k integraci s MachineStruxure -řešení od Schneider Electric a k podpoře PLCopen -konformita. Spolehlivé a přesné řízení motoru od asynchronní - např. synchronní motory. Odolné provedení s nánosovanými desky dle IEC 60721 -3 -3 třídy 3C3 pro rozšířené stroje dostupnost pod přísným prostředí, například při teplotách až 60 °C bez nutnosti nasazování přídavný chlazení. Komplexní integrovaný bezpečnostní funkce se čtyřmi funkcemi kromě Safety Torque off pro úplnou bezpečnostního monitoringu pro jednodušší schválení stav stroje a dodržování stroje směrnice 2006/42/EC.
Tento text byl přeložen strojově.
Tento text byl přeložen strojově.
Provedení
- Měřicí vstupy: napětí (AI1): 0 - 10 V DC, impedance 30 Ω, rozlišení 10 bit
- Bipolární diferenční napětí (AI2): +/- 10 V DC, impedance 30 Ω, rozlišení 10 bit
- Proud (AI3): 0...20 mA (hor. 4-20 mA, 20 mA, 20 xmA nebo jiné nastavení měnit konfiguraci), impedance 250 Ω, rozlišení 10 bit
- Digitální vstup: programovatelná (Sink/Source) (DI1 - DI4): 24... 30 V DC: úroveň 1 SPS
- Programovatelný jako měřič tepu vstup (20 kpps) (DI5): 24... 30 V DC: úroveň 1 SPS
- Pomocí spínače konfigurovatelný PTC čidlo (DI6): 24... 30 V DC
- Safe Torque Off (bezpečně abgeschaltetes utahovací moment) (STO): 24... 30 V DC, impedanci 1500
Doplňující informace
- Pozor!
Potřeba silnoproudá přípojka:
Provoz tohoto zařízení vyžaduje silnoproudou přípojku (přípojku k třífázovému střídavému proudu).
Připojení a instalace zařízení napájeného silnoproudem, vyžaduje souhlas provozovatele sítě, a instalaci smí provádět jen firma autorizovaná provozovatelem sítě.
- Upozornění
V případě tohoto zařízení, které není určeno k připojení do slaboproudé sítě, smí připojení a instalaci provést pouze elektrikář.
