Name: Schneider Electric frekvenční měnič 45 kW 3fázový
Brand: Schneider Electric
SKU: 3820669
Availability: BackOrder

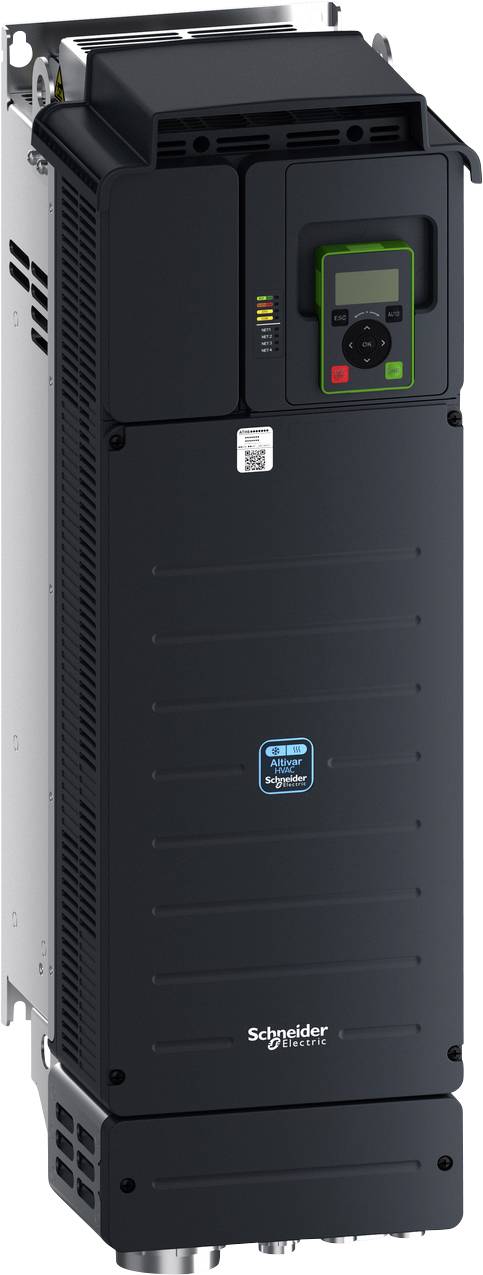

Černý průmyslový měnič Schneider Electric s předním ovládacím panelem a displejem, zobrazený v produktovém stylu na bílém pozadí.

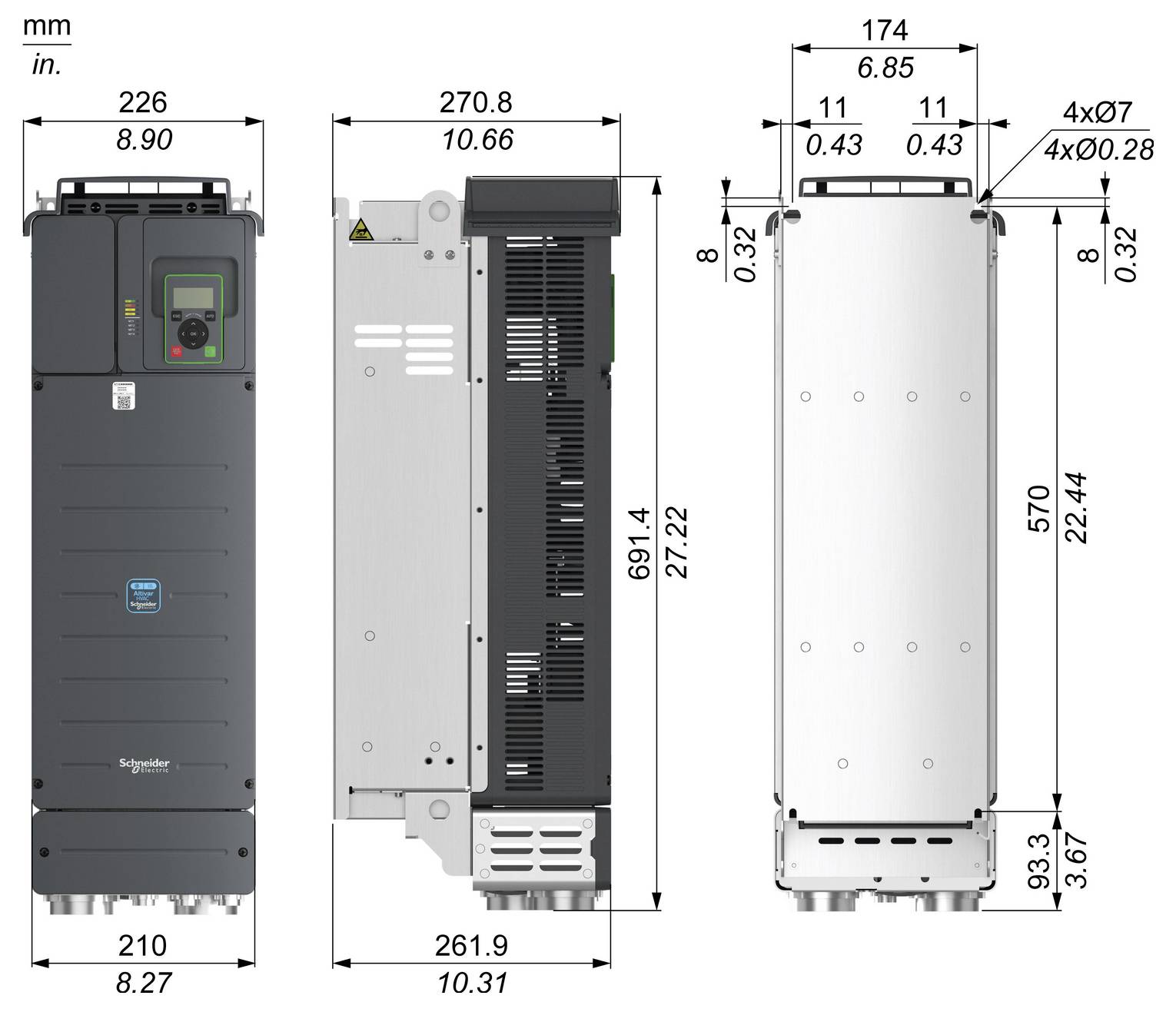

Technický výkres elektrické jednotky Schneider, znázorněný v pohledu zepředu, zboku a zezadu s rozměry v mm a palcích.

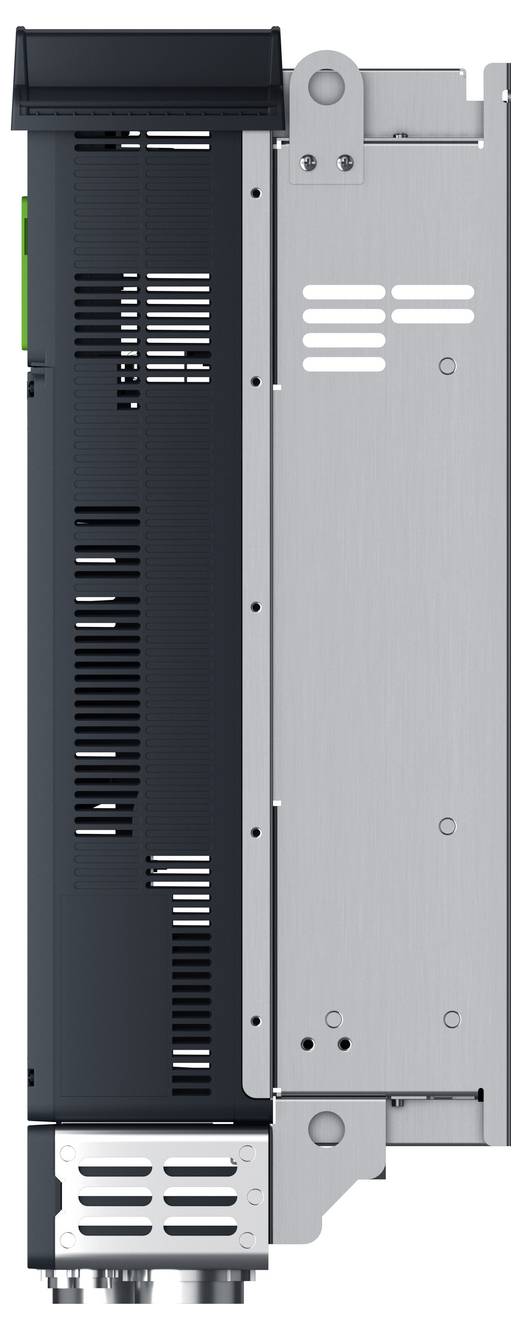

Boční pohled na kovovou počítačovou součástku nebo serverový modul s černými ventilačními panely, stříbrnou montážní deskou a konektory v dolní části.

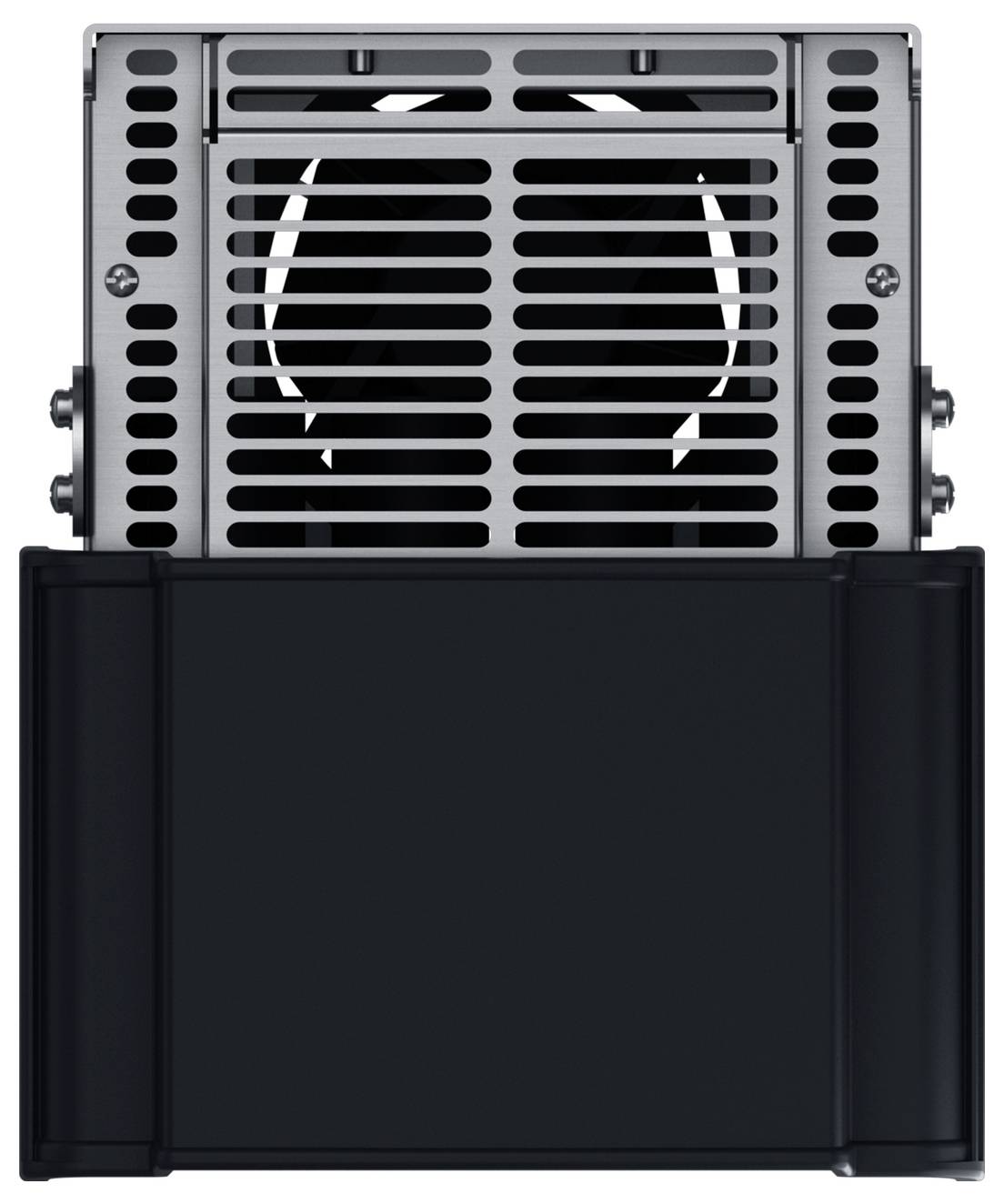

Průmyslový ventilační ventilátor za kovovou mřížkou umístěný nad černou obdélníkovou jednotkou na bílém pozadí.

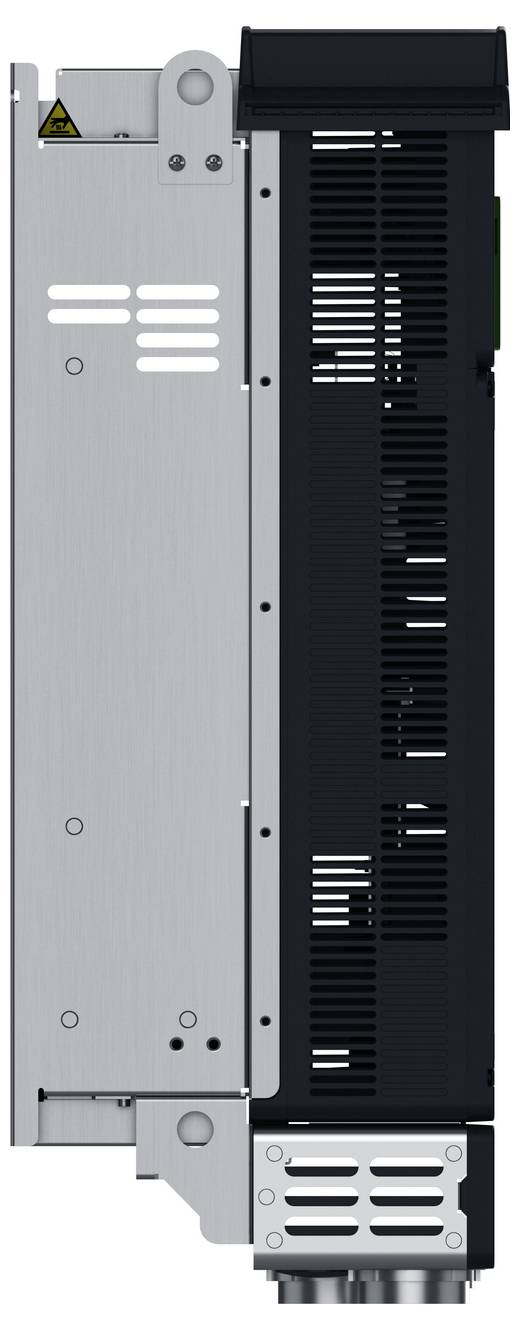

Průmyslová elektrická řídící jednotka se stříbrným a černým kovovým pouzdrem, větranými panely, montážní konzolou a varovným symbolem v levém horním rohu.

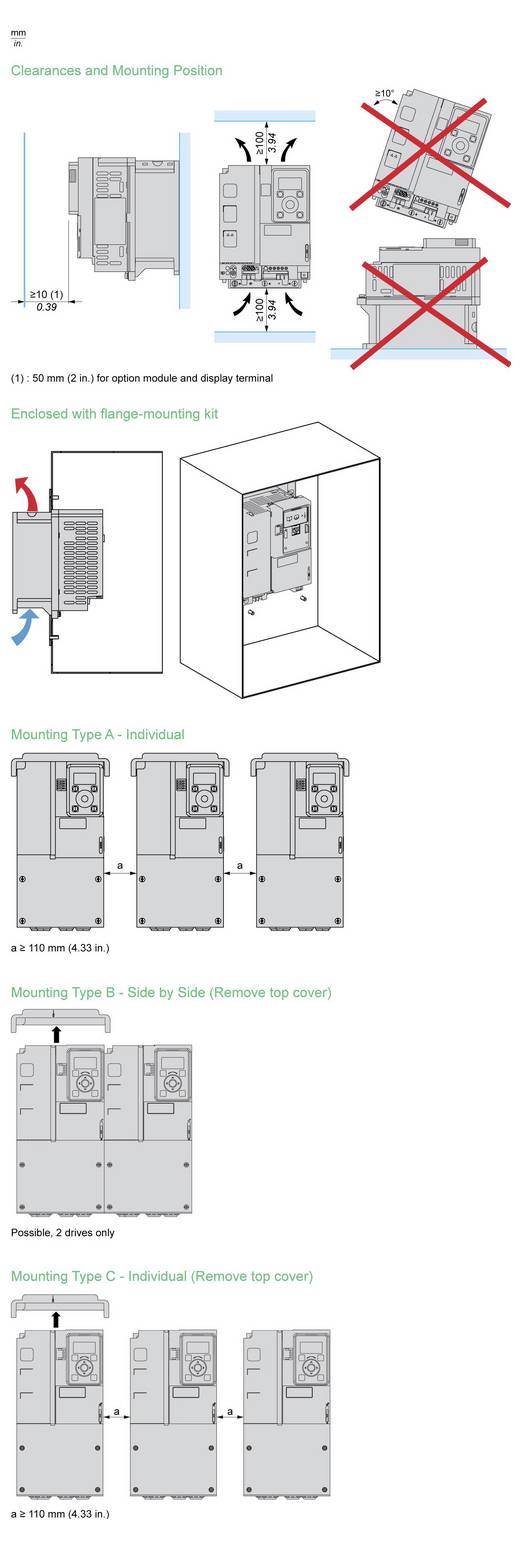

Technický diagram zobrazující vůle a polohy montáže pro elektrický panel se zepředu, zezpočí a pohledem instalace pouzdra plus možnosti montáže typu A, B a C.

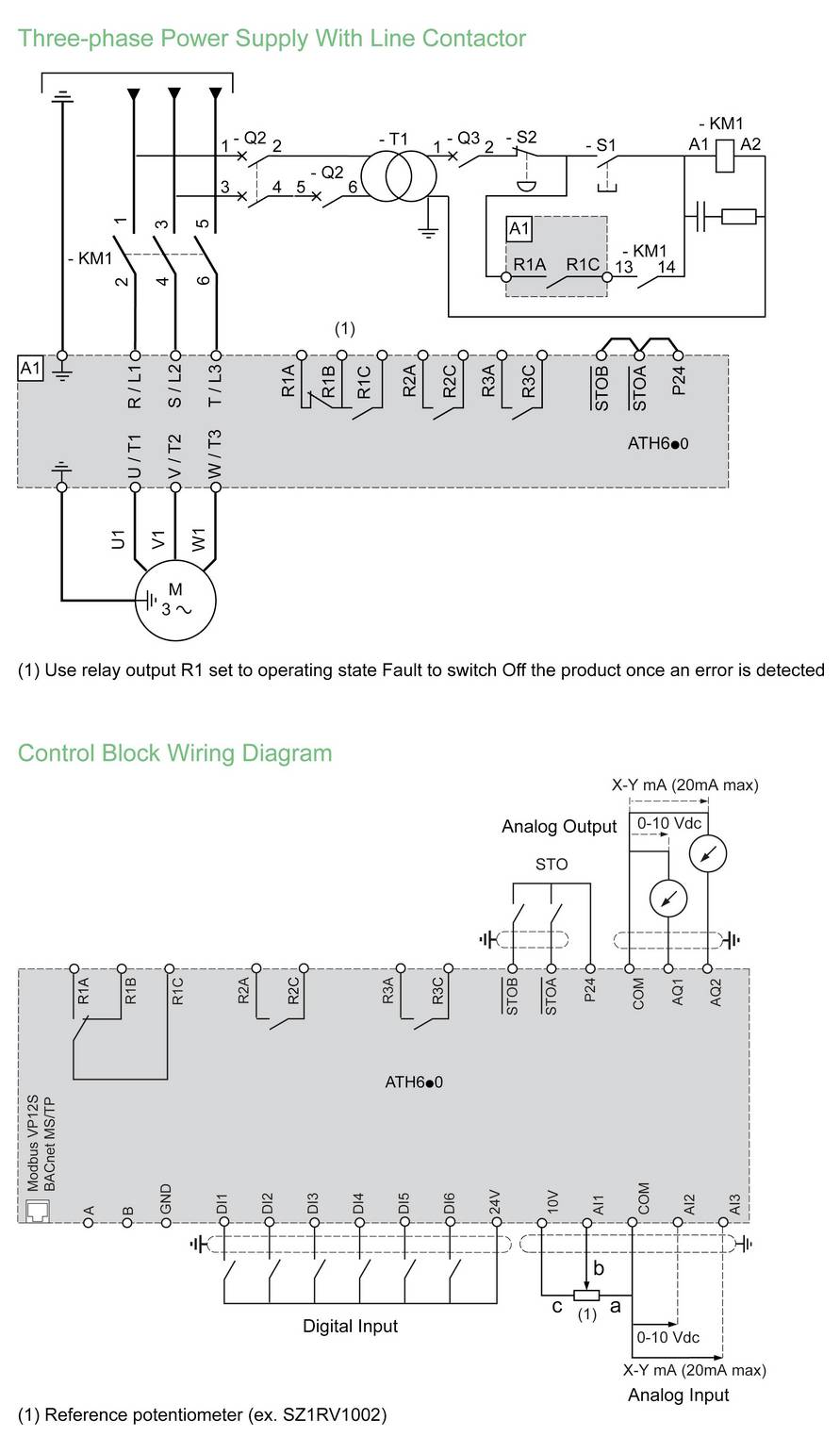

Dva elektrické schémata zapojení pro řídicí blok na bázi ATmega: trojfázové napájení se síťovým stykačem a schéma zapojení řídicího bloku znázorňující připojení analogových a digitálních vstupů a výstupů.

1/7

Datasheety: (PDF)

Brzy k dispozici

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (105 930,81 Kč / kus)

105 930,81 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Síťová frekvence: 50/60 Hz
Síťové napětí 380-480 v

Kategorie produktu: frekvenční měnič

Výstupní výkon (max.): 45 kW

Frekvence (max.): 500 Hz

Síť: 3fázový

Rozsah frekvence: 500 Hz (max)

Hloubka: 265 mm

V: 597 mm

Šířka: 210 mm

: IP21

Typ: ATH630D45N4

Rozm.: (š x v x h) 210 x 597 x 265 mm

Číslo výrobce: ATH630D45N4

: 210 mm

: 597 mm

: 265 mm

: ANO

: 8

: 0

: 3

: 2

: NE

: 0

: 0

: 0

: 2

: 0

: 0

: 0

: 1

: NE

: NE

: NE

: NE

: NE

: NE

: NE

: ANO

: NE

: NE

: NE

: ANO

: IP21

: ANO

: NE

: NE

: 380-480 V

: 50/60 Hz

: NE

: 0

: U converter

: 3

: 3

: NE

: ANO

: NE

: 500 Hz

: 45 kW

: 45 kW

: 10 %

: 5 %

: NE

: NE

: NE

: NE

: NE

: NE

: NE

: NE

: 480 V

: 88 A

: ANO

Ke stažení

List technických údajů

List technických údajů 3820669 Schneider Electric frekvenční měnič 45 kW 3fázový

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3820669 Schneider Electric frekvenční měnič 45 kW 3fázový

Informace

List s údaji o opravitelnosti / trvanlivosti 3820669 Schneider Electric frekvenční měnič 45 kW 3fázový

Prohlášení o shodě

Prohlášení o shodě 3820669 Schneider Electric frekvenční měnič 45 kW 3fázový

Popis

Řada Altivar HVAC ATH600 zahrnuje frekvenční měniče vyvinuté pro HVAC aplikace v komerčních, zdravotních, instalacích a výpočetních centrech pro napájení asynchronních a synchronních motorů. S ochranou IP21/UL type 1 degree of protection, the ATH630 is suitable for control panel and wall mounting. IT supplies 45kW/60PS pro motory, pro normální provoz při jmenovitém napětí od 380 do 480 V. je odolný vůči zatížení životního prostředí a provozu a odpovídá normám IEC 60721-3-3 třída 3C3 a třída 3S3. Disponuje lepivým povrchem DPS. Použití bez přídavného chlazení při teplotách až 60 °C. Integrované funkce optimalizují vaši konstrukci, instalaci a uvedení do provozu, integrované EMC filtry, harmonické filtrování, certifikované sto, certifikovaná kybernetická bezpečnost a vhodnost pro chladiva A2L a A3. Mnoho funkcí HVAC je integrováno pro zjednodušení automatizačních systémů a řízení aplikací (např. kompresory, čerpadla a ventilátory). ATH600 má Native Modbus, BACnet MS/TP-sériové rozhraní a BACnet/IP konektivitu s volitelným komunikačním modulem ochrany. Rozměry jsou 226 mm (šířka), 271 mm (hloubka), 69 1 mm (výška) a váží 28,7 kg. ATH600 se skládá z více než 20 % z plastu a hliník je certifikován podle asi. Společnost Altivar HVAC ATH600 splňuje požadavky HVAC-aplikace a vztahuje se na čerpadla, ventilátory a kompresory. Splňuje normy IEC/EN 61800-5-1 a IEC/EN 61800-3, IEC 61000-3-12 a má certifikaci UL, cUL, UKCA, RCM, EAC, KCC a ATEX. Montážní příslušenství jako montážní sady přírub a externí možnosti (Motordrivers, přídavné EMC filtry, pasivní filtry) jsou k dispozici pro frekvenční měniče Altivar HVAC ATH600 odpovídající jmenovitému výkonu frekvenčního měniče. Balení se skládá z recyklovaného kartonu a neobsahuje jednorázový plast. Je určen pro montáž ve vertikální poloze (+/- 10°) na desce a je vybaven 4 upevňovacími otvory. Model ATH600 nabízí optimalizovaný design pro kompaktní řešení, rychlé uvedení do provozu a úsporu energie díky vysoce účinnému ovládání motoru a měření energie. Společnost Altivar HVAC ATH600 optimalizuje výkon, zvyšuje spolehlivost a zajišťuje budoucnost.

Tento text byl přeložen strojově.

Doplňující informace

Pozor!
Potřeba silnoproudá přípojka:
Provoz tohoto zařízení vyžaduje silnoproudou přípojku (přípojku k třífázovému střídavému proudu).
Připojení a instalace zařízení napájeného silnoproudem, vyžaduje souhlas provozovatele sítě, a instalaci smí provádět jen firma autorizovaná provozovatelem sítě.

Upozornění
V případě tohoto zařízení, které není určeno k připojení do slaboproudé sítě, smí připojení a instalaci provést pouze elektrikář.
