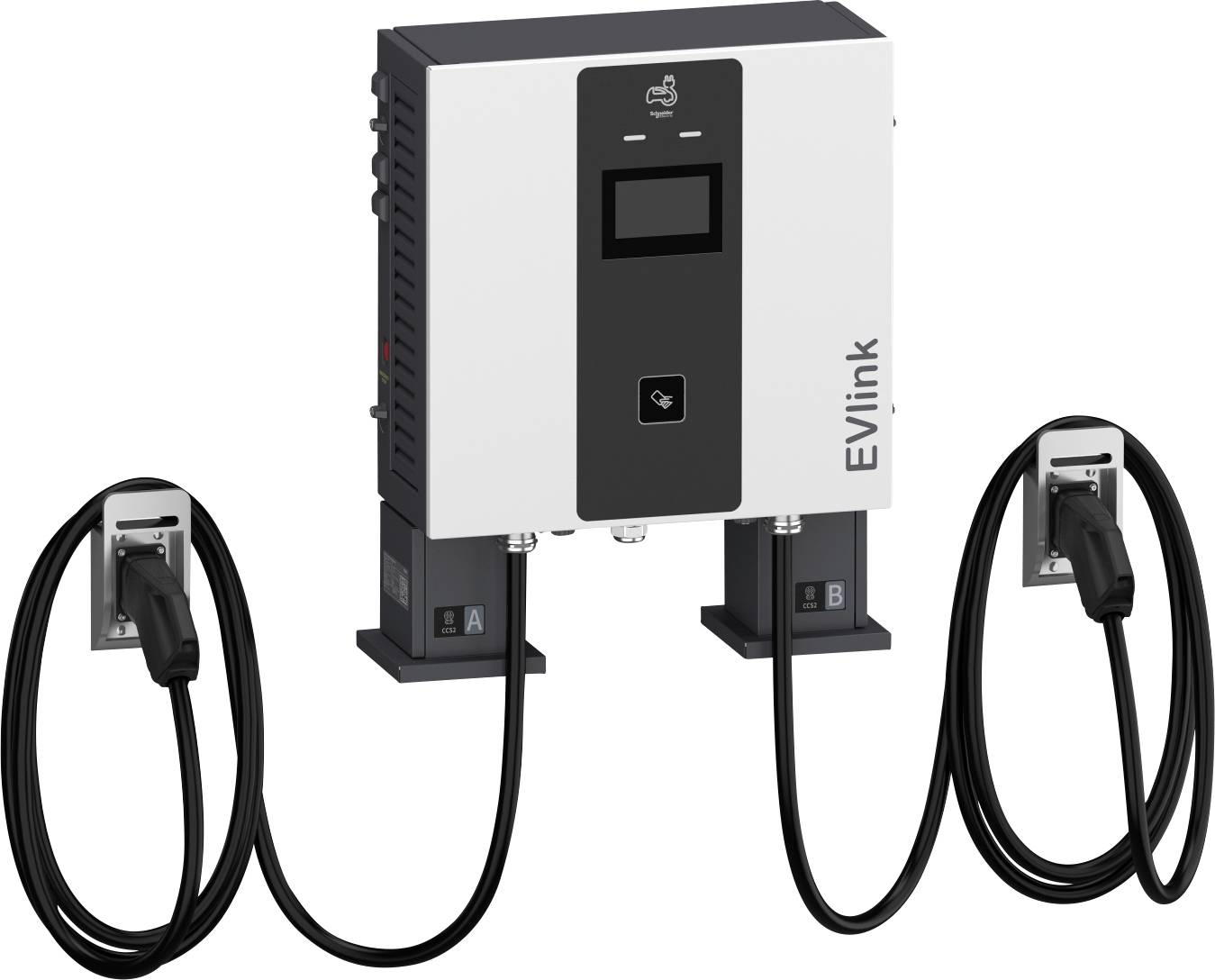

Schneider Electric EVD1S60TBBC7 nabíjecí stanice Wallbox typ 2, 60 kW, RFID, NFC, EVD1S60TBBC7
Datasheety: (PDF)
EAN:
Označení výrobce:
Objednací číslo:
Technické parametry
- Připojitelný průřez kabelu: 35-35 mm²
- Počet CEE zásuvek: 0
- Počet spínačů FI typu a: 2
- Počet spínačů FI typu B: 0
- Počet zásuvek pro domácnost: 0
- Počet nabíjecích spřáhel CHADMO: 0
- Počet nabíjecích spojek GB AC: 0
- Počet nabíjecích spojek GB DC: 0
- Počet nabíjecích spojek typu 1: 0
- Počet nabíjecích spřáhel typu 1 CCS: 0
- Počet nabíjecích spojek typu 2: 0
- Počet nabíjecích spřáhel typu 2 CCS: 2
- Počet nabíjecích bodů: 2
- Počet GB nabíjecích konektorů: 0
- Počet nabíjecích konektorů typu 2: 0
- Počet nabíjecích konektorů typu 3: 0
- Provedení na straně zařízení: 3-fázové
- Backend je součástí dodávky: ne
- Ovládání a konfigurace pomocí aplikace: App: ne
- Rozpoznání chybového DC proudu: ne
- Ověřeno v souladu s normou: ne
- Vstupní napětí 380-415 V.
- Export historie nabíjení: Ano
- Frekvence: 50 Hz
- Bezdrátový standard 5G: ne
- Vhodné pro dynamické řízení zatížení: Ano
- K dispozici je podpora IFTTT: ne
- Kompatibilní se systémem Amazon Alexa: ne
- Kompatibilní s Apple HomeKit: ne
- Kompatibilní s Google Assistant: ne
- Nabíjecí kabel lze trvale uzamknout v nabíjecí stanici: Ano
- Max. Výstupní proud DC: 200 a
- S displejem: Ano
- S elektroměrem: Ano
- S domácí připojovací skříňkou (HAK): ne
- S integrovanou čtečkou RFID karet: Ano
- S ochranným spínačem vedení: Ano
- MID-kompatibilní elektroměr: ne
- S klíčovým spínačem: ne
- Způsob montáže: Na stěnu
- NFC (Near Field Communication): Ano
- Open Charge Point Point Protocol (OCPP) verze 1.6
- Plug and charge (ISO 15118): ne
- Odolnost proti nárazu: IK10
- Bílé rozpoznání kontaktu: ne
- Integrované statické řízení zatížení: Ano
- Možnost připojení k síti přes LAN: Ano
- Možnost připojení do sítě přes Wi-Fi: Ano
- Materiál krytu: Hliník
- Kategorie produktu
nabíjecí stanice Wallbox
- Autorizace
RFID
NFC
- Nabíjecí zástrčka
typ 2
- Nabíjecí výkon
60 kW
- Délka kabelu
7 m
IP55
IK10
ne
- Šířka
802 mm
- V
1037 mm
- Hloubka
339 mm
- Jmenovitý proud
200 A
- UKCA
Ano
Ke stažení
List technických údajů
List technických údajů 3763398 Schneider Electric EVD1S60TBBC7 nabíjecí stanice Wallbox typ 2, 60 kW, RFID, NFC, EVD1S60TBBC7
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 3763398 Schneider Electric EVD1S60TBBC7 nabíjecí stanice Wallbox typ 2, 60 kW, RFID, NFC, EVD1S60TBBC7
Popis
Rychlonabíječka EVlink pro DC s výkonem 60 kW a možností nabíjení dvou vozidel současně. Nabíjecí stanice se automaticky přizpůsobí skutečným potřebám nabití každého vozidla a využívá tak plný nabíjecí výkon, aby se minimalizovala doba nabíjení. Disponuje 2 konektory CCS2 s vždy 7 m dlouhým kabelem bez systému správy kabelů. Výstupní napětí v místě nabíjení: 150 až 1,000 v DC, výstupní proud: Max. 200 a, velikost Power modulu Power: 30 kW. Integrovaná ochrana proti zkratu a přetížení a proudový chránič na DC přípojce, ochrana proti přehřátí, regulace teploty, přepěťová kategorie III. Pro bezpečné nabíjení elektrických vozidel podle IEC61851-1 ed.3 a IEC61851-23. Možnost nabíjení přes RFID kartu, RFID čtečka podle ISO/IEC 14443 typ a & B a ISO/IEC 15693, NFC čtečka kompatibilní se standardem Tag-Typ 1, 2, 4, 5. Podpora čtení: MIFARE Ultralight, MIFARE Classic 1K/4K, MIFARE DESFire EV1/EV2, MIFARE Plus (karty). Ovládání přes vícejazyčný 7" LCD displej, dostupné jazyky: Němčina, angličtina, francouzština, španělština, norsky, další na požádání. Komunikace s Backendplatforme a EcoStructure EV Charging Expert přes OCPP1.6j, připojení k síti přes Wi-Fi, 4G nebo Ethernet. Komunikace s vozidlem pomocí ISO15118/DIN700121. Nástěnná nabíjecí stanice pro venkovní umístění, stupeň ochrany IP55, odolnost proti nárazu IK10 (IK08 na displej), faktor výkonu 0,99 a účinnost 95 % při jmenovitém výstupním výkonu. THDi max. 5%, napájecí napětí 3-fázový na TT, TN-s/TN-C-s a IT síti (s přídavným oddělovacím transformátorem na napájení), síťové napětí 400 v, vstupní proud 115 A. Rozměry ŠxVxH: 1,204mm x 1,303mm x 339mm, hmotnost: Cca 161 kg, provozní teplota -30 až 50 °C, rel. Vlhkost vzduchu 5 - 95 %, provozní výška až 2,000 m. Materiál pouzdra z ušlechtilé oceli, barva na přední straně RAL 9003, zadní stěna a boční části. Normy: IEC/EN 61851-1 - výst. 3.0, IEC/EN 61851-23 - výsev. 1.0, IEC/EN 62196-1 a 62196-3, EMC EN 61000-6-2 - vývodka 2005 - EN 61000-6-4 - EMC třída A. Identifikace. RFID/NFC: EN 300330 V2.1.1, 4G: EN 301908-13 V13.1.1, WI-FI: EN 300328 V2.2.2 , EN 301897. Bezdrátové vybavení EMV. EN 301489-1 V2.2.0, RFID/NFC: EMC EN 301489-3 V2.1.1, 4G: EMV EN 301489-52 V1.1.0, WI-FI: EMC EN 301489-17 V2.1.5.
Tento text byl přeložen strojově.
Tento text byl přeložen strojově.
Doplňující informace
- Pozor!
Potřeba silnoproudá přípojka:
Provoz tohoto zařízení vyžaduje silnoproudou přípojku (přípojku k třífázovému střídavému proudu).
Připojení a instalace zařízení napájeného silnoproudem, vyžaduje souhlas provozovatele sítě, a instalaci smí provádět jen firma autorizovaná provozovatelem sítě.
- Upozornění
V případě tohoto zařízení, které není určeno k připojení do slaboproudé sítě, smí připojení a instalaci provést pouze elektrikář.
