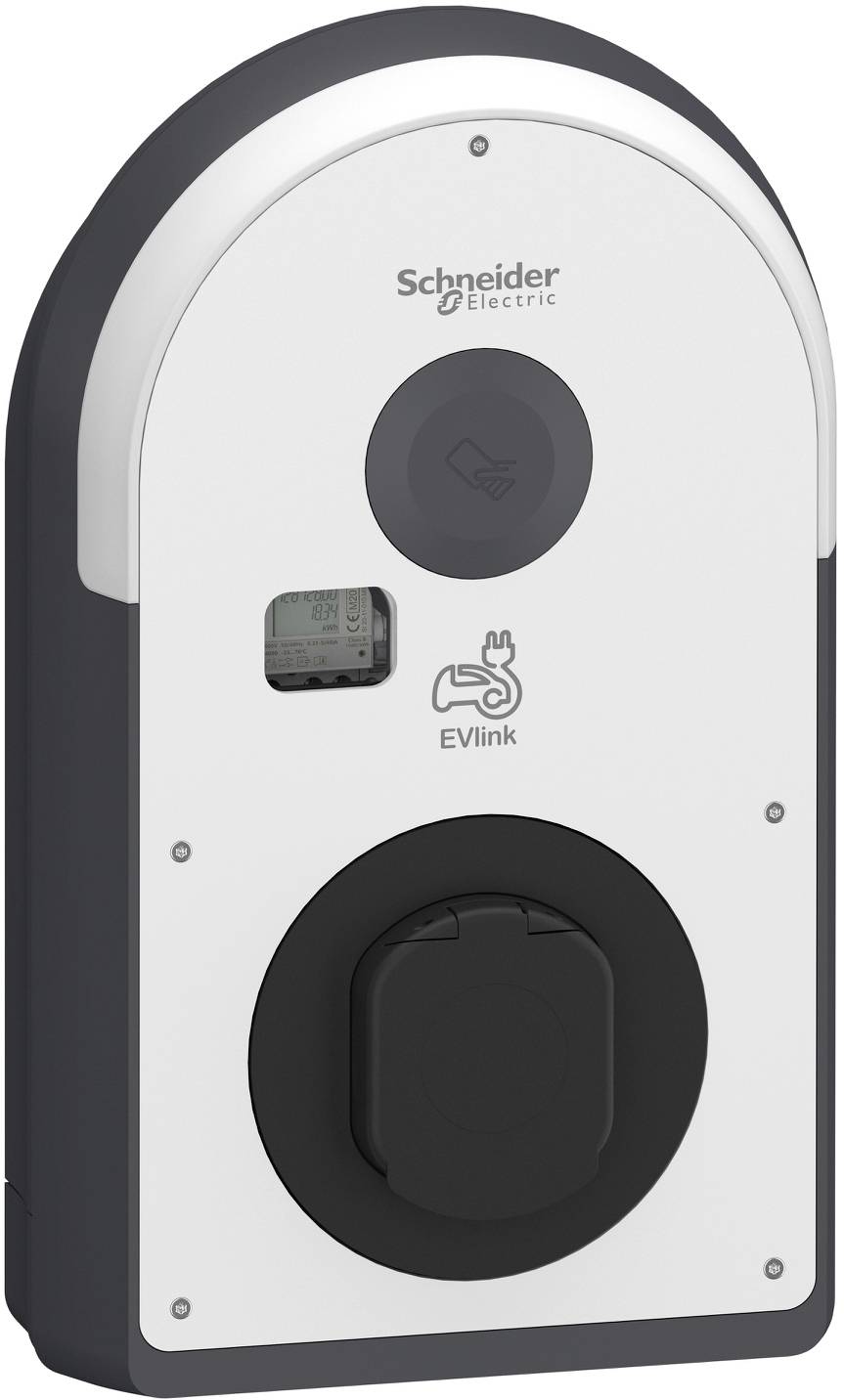

Schneider Electric EVB3I22N40M nabíjecí stanice Wallbox typ 2, Mode 3 , 22 kW, výstupů 1 x, RFID, NFC, EVB3I22N40M
Datasheety: (PDF)
EAN:
Označení výrobce:
Objednací číslo:
Technické parametry
- Kategorie produktu
nabíjecí stanice Wallbox
- Autorizace
RFID
NFC
- Nabíjecí zástrčka
typ 2
- Režim nabíjení
Mode 3
- Počet konektorů
1 x
- Nabíjecí výkon
22 kW
- Počet fází
3 fáze
- Jmenovité napětí
380 V
IP55
- Barva
vícebarevná

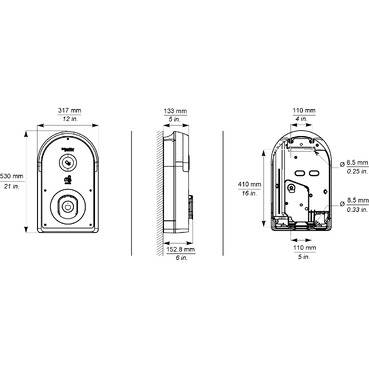

- Šířka
317 mm
- V
529 mm
- Hloubka
153 mm
- Hmotnost
7.5 kg
- Max. teplota
40 °C
- Min. teplota
-25 °C
Wall mounting
317 mm
529 mm
153 mm
NE
Plastic
22 kW
380-415 V
IK10
50/60 Hz
IP55
0
10-10 mm²
1
NE
0
0
22 kW
0
0
0
0
1
0
0
0
0
0
0
ANO
NE
NE
NE
ANO
ANO
NE
NE
NE
NE
NE
NE
ANO
NE
NE
ANO
1.6
NE
ANO
NE
ANO
ANO
NE
NE
NE
ANO
3-phase
ANO
- UKCA
Ano
Ke stažení
List technických údajů
List technických údajů 3342446 Schneider Electric EVB3I22N40M nabíjecí stanice Wallbox typ 2, Mode 3 , 22 kW, výstupů 1 x, RFID, NFC, EVB3I22N40M
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 3342446 Schneider Electric EVB3I22N40M nabíjecí stanice Wallbox typ 2, Mode 3 , 22 kW, výstupů 1 x, RFID, NFC, EVB3I22N40M
Návod k obsluze a bezpečnostní pokyny 3342446 Schneider Electric EVB3I22N40M nabíjecí stanice Wallbox typ 2, Mode 3 , 22 kW, výstupů 1 x, RFID, NFC, EVB3I22N40M
Návod k obsluze a bezpečnostní pokyny 3342446 Schneider Electric EVB3I22N40M nabíjecí stanice Wallbox typ 2, Mode 3 , 22 kW, výstupů 1 x, RFID, NFC, EVB3I22N40M
Návod k obsluze a bezpečnostní pokyny 3342446 Schneider Electric EVB3I22N40M nabíjecí stanice Wallbox typ 2, Mode 3 , 22 kW, výstupů 1 x, RFID, NFC, EVB3I22N40M
Návod k obsluze a bezpečnostní pokyny 3342446 Schneider Electric EVB3I22N40M nabíjecí stanice Wallbox typ 2, Mode 3 , 22 kW, výstupů 1 x, RFID, NFC, EVB3I22N40M
Návod k obsluze a bezpečnostní pokyny 3342446 Schneider Electric EVB3I22N40M nabíjecí stanice Wallbox typ 2, Mode 3 , 22 kW, výstupů 1 x, RFID, NFC, EVB3I22N40M
Návod k obsluze a bezpečnostní pokyny 3342446 Schneider Electric EVB3I22N40M nabíjecí stanice Wallbox typ 2, Mode 3 , 22 kW, výstupů 1 x, RFID, NFC, EVB3I22N40M
Informace
Informace 3342446 Schneider Electric EVB3I22N40M nabíjecí stanice Wallbox typ 2, Mode 3 , 22 kW, výstupů 1 x, RFID, NFC, EVB3I22N40M
List s údaji o opravitelnosti / trvanlivosti 3342446 Schneider Electric EVB3I22N40M nabíjecí stanice Wallbox typ 2, Mode 3 , 22 kW, výstupů 1 x, RFID, NFC, EVB3I22N40M
Prohlášení o shodě
Prohlášení o shodě 3342446 Schneider Electric EVB3I22N40M nabíjecí stanice Wallbox typ 2, Mode 3 , 22 kW, výstupů 1 x, RFID, NFC, EVB3I22N40M
Prohlášení o shodě 3342446 Schneider Electric EVB3I22N40M nabíjecí stanice Wallbox typ 2, Mode 3 , 22 kW, výstupů 1 x, RFID, NFC, EVB3I22N40M
Prohlášení o shodě 3342446 Schneider Electric EVB3I22N40M nabíjecí stanice Wallbox typ 2, Mode 3 , 22 kW, výstupů 1 x, RFID, NFC, EVB3I22N40M
Prohlášení o shodě 3342446 Schneider Electric EVB3I22N40M nabíjecí stanice Wallbox typ 2, Mode 3 , 22 kW, výstupů 1 x, RFID, NFC, EVB3I22N40M
Prohlášení o shodě 3342446 Schneider Electric EVB3I22N40M nabíjecí stanice Wallbox typ 2, Mode 3 , 22 kW, výstupů 1 x, RFID, NFC, EVB3I22N40M
Prohlášení o shodě 3342446 Schneider Electric EVB3I22N40M nabíjecí stanice Wallbox typ 2, Mode 3 , 22 kW, výstupů 1 x, RFID, NFC, EVB3I22N40M
Popis
EVlink pro AC Wallbox v pravém provedení se zásuvkou typu 2 se zkratkami. Pro použití ve veřejných garážích nebo na parkovištích, pro vnitřní i venkovní instalaci na stěně, na modulu EVA1PBS1 / EVA1PBS2 nebo v kovové sadě (EVA1RWKS1 / EVA1RFKS1 / EVA1KRFS2). Mode 3 nabíjení dle IEC 61851-1, 3 3fázový s maximálním nabíjecím výkonem 22 kW, typ 2 zásuvka. S integrovaným čítačem, který je v souladu s právními předpisy, rozpoznání stejnosměrného chybového proudu (umožňuje použití FI typu a). Digitální vstupy: 1 pro dočasné omezení proudu, 1 pro odložený/rozložený náklad, 1 pro rozpoznání přítomnosti EV. Kontrola přístupu pomocí čtečky NFC / RFID NFC čtečka 13,56 MHz kompatibilní s Typ 1, 2, 4 a 5 Badges, RFID čtečka: Odpovídá protokolům ISO/CEI 14443 a & Amp; B a ISO/CEI 15693, kompatibilní s Mifare Ultralight, Mifare Classic, Mifare Plus. Informace pro uživatele a hlášení o stavu prostřednictvím dobře viditelného LED archy, zprovoznění Wallbox přes App eSetup prostřednictvím Bluetooth. Standardy komunikace: Bluetooth, Ethernet 2 připojení (1 pro Daisy Chain), Modbus serial, Modbus TCP, OCPP 1.6J pro připojení k back a systém managementu zatížení EcoStructure EV Charging Expert. Volitelné příslušenství: Wi-Fi modul (EVA1MW), modem modul (EVA1MS & amp; EVA1MM), modul ISO 15118 (EVA1M8), lze připojit k nabíjecímu kontroléru. Barva nabíjecí stanice: Tělo: Tmavě šedá RAL 7016 a černá RAL 9005, čelní kryt: Bílá RAL 9003. Rozměry ŠxVxH: 317x529x153mm, hmotnost: 7,5 kg, materiál: Polykarbonát ošetřený UV zářením. Odolnost proti nárazům IK10, stupeň ochrany IP55, provozní teplota -25 až 40 °C, skladovací teplota -40 až 80 °C, provozní výška max. 2000 m bez snižování, rel. Vlhkost vzduchu 5 až 95 %, vlastní spotřeba 10 W. Uzemňovací systém: TT, TN(s) nebo TN(C)(s), IT kompatibilní s přídavným izolačním transformátorem v napájení. Normy a normy: CE, E.V. Ready, IEC/EN 61851-1 ED 3.0, IEC/EN 62196-1 ED 2.0, IEC/EN 62196-2 ED 1.0, EN 61000-6-2: 2019, EN 61000-6-3:2007 + A1:2011, IEC 60884-1 a NF-C 61314.
Tento text byl přeložen strojově.
Tento text byl přeložen strojově.
Doplňující informace
- Bluetooth® je registrovaná ochranná známka společnosti Bluetooth SIG, Inc.
- Pozor!
Potřeba silnoproudá přípojka:
Provoz tohoto zařízení vyžaduje silnoproudou přípojku (přípojku k třífázovému střídavému proudu).
Připojení a instalace zařízení napájeného silnoproudem, vyžaduje souhlas provozovatele sítě, a instalaci smí provádět jen firma autorizovaná provozovatelem sítě.
- Upozornění
V případě tohoto zařízení, které není určeno k připojení do slaboproudé sítě, smí připojení a instalaci provést pouze elektrikář.
