Schneider Electric CAD50ABL pomocný stykač 5 spínacích kontaktů 1 ks

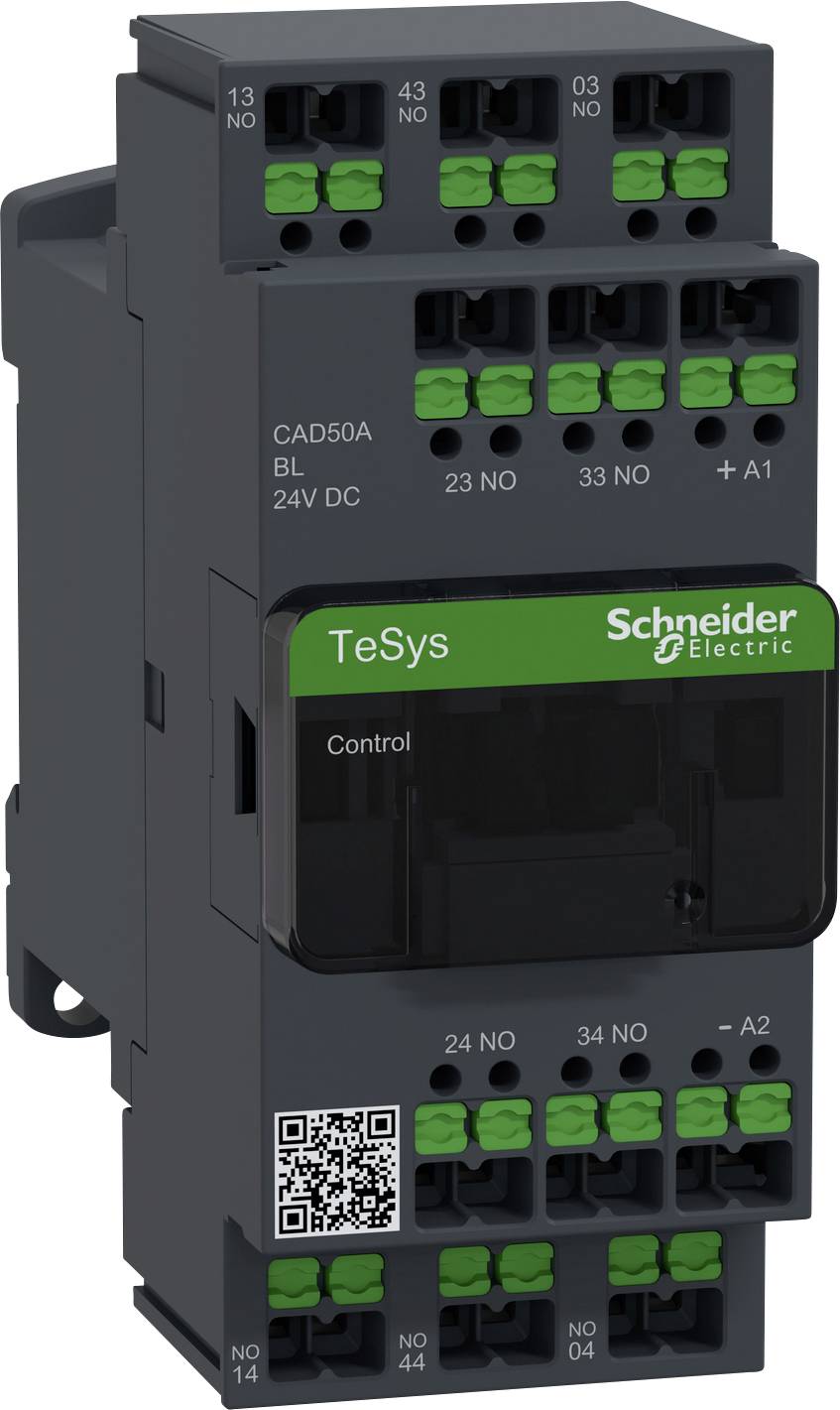

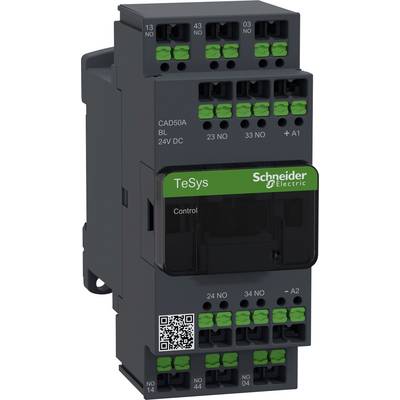

Průmyslové relé značky Schneider Electric, model TeSys, zobrazené se zelenými a černými svorkami a QR kódem.

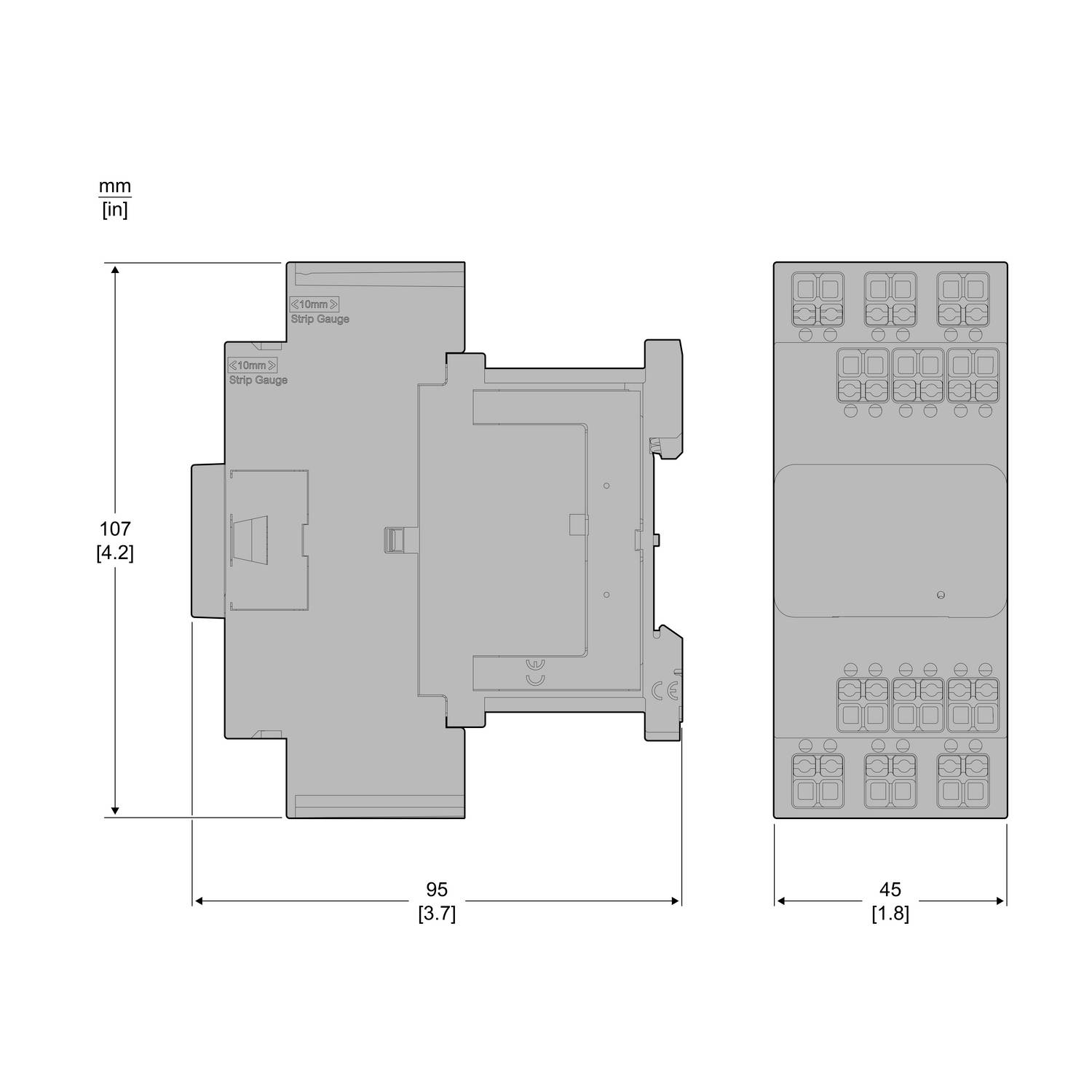

Technický diagram zařízení ve dvou pohledech s rozměry: 107 mm x 95 mm x 45 mm. Zobrazuje připojení a komponenty shora a z boku.

1/2

Kategorie produktu

pomocný stykač

Připojení

Snap-In

Typ

CAD50ABL

Typ kontaktu

5 spínacích kontaktů

Řídicí napětí (max.)

24 V/DC

Datasheety: (PDF)

53 Ks

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (2 495,00 Kč / kus)

Kč

Nahlásit právní incident

Hlavní benefity

Pomocný stykač, 5S řídicí kontakty, cívka 24 v DC, nízký příkon, Snap In

Stykače a motorové spínače Deca inovativní Snap
Připojovací svorka Snap-In se uzavře jedním kliknutím, jakmile je vodič správně zaveden
Optické a haptické zpětné hlášení zapojení
Flexibilní a pevné vodiče lze zavést bez dutinky
Snadné a intuitivní ovládání bez použití nářadí
Bezpečné zapojení i při intenzivních vibracích, není třeba dotahovat
„Ready to Robot“ např. pro automatizovanou montáž rozvodných skříní

Technické parametry

Kategorie produktu: pomocný stykač

Typ: CAD50ABL

Typ kontaktu: 5 spínacích kontaktů

Řídicí napětí (max.): 24 V/DC

Rozsah řídicího napětí: 24 V/DC (max)

Připojení: Snap-In

: IP20

Šířka: 45 mm

V: 107 mm

Hloubka: 93 mm

Rozm.: (š x v x h) 45 x 107 x 93 mm

Obsah: 1 ks

: Other

: 45 mm

: 107 mm

: 93 mm

: NE

: 5

: 0

: 10 A

: NE

: 0

: 24-24 V

: DC

: NE

: 0.005 A

: Other

: 0

: 0

: 10 A

: 690-690 V

: DC

Ke stažení

List technických údajů

List technických údajů 3412465 Schneider Electric CAD50ABL pomocný stykač 5 spínacích kontaktů 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3412465 Schneider Electric CAD50ABL pomocný stykač 5 spínacích kontaktů 1 ks

Popis

Pomocný stykač TeSys Control CAD. Pomocný stykač pro kategorie použití AC-15 až 690 v a DC-13 až 440 V. Nabízí 5 kontaktů (5S), jeden 24 v DC, nízký příkon cívky. Vysoká spolehlivost a odolnost díky použití s vysokými provozními rychlostmi až 10800 cyklů za hodinu. 5 integrovaných pomocných kontaktů, lze rozšířit až o 9 pomocných kontaktů. Rychlé, bezpečné a bezúdržbové proudové spojení s připojovací svorkou Snap In. Vhodné pro bezpečnostní aplikace díky mechanicky vázaným kontaktům a zrcadlovým kontaktům.
