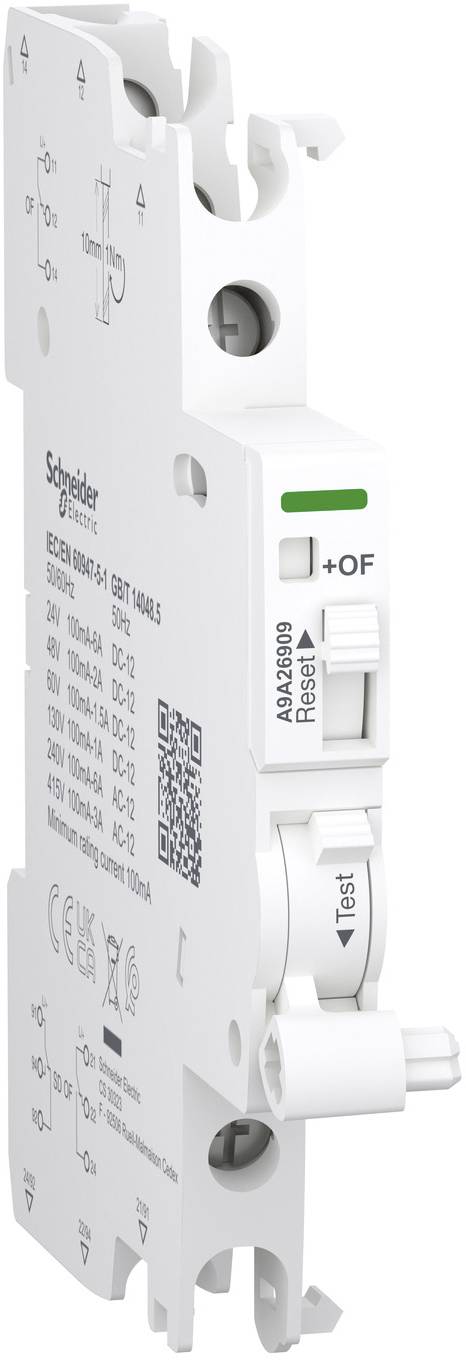

Schneider Electric A9A26909

Pomocný kontakt IOF/SD+OF je produkt 2-v-1 s mechanickým přepínačem. Může být buď SD+OF nebo OF+F. Provozní proud 100 mA až 6 a při frekvenci 50 Hz až 60 Hz při 240 v AC a 100 mA až 3 a při frekvenci 50 Hz až 60 Hz při 415 v AC. Provozní proud při 100 mA při 24 v/DC až 130 v/DC. Provozní proud 6 a je 24 v/DC, 2 a při 48 v/DC, 1,5 a při 60 v/DC, 1 a při 110 v/DC a 130 v/DC. Má 2 polohový spínač s kontakty typu 2 měničů. Určeno k instalaci v malých komerčních prostorách nebo budovách. Toto elektrické příslušenství je vhodné pro řady Acti9 jako iC60, iID, iDPN ARC, iDPN Vigi, iDPN Vigi ARC, kompatibilní s proudovým spínačem ISW, iC60 a IID s dvojitým připojením (RCCB). OC a chybový kontakt je nainstalován pouze pro zařízení Acti9 jako IID, iDPN Vigi, ISW-na, ARA, iC60 a RCA, RCA, které obsahují 2 přepínací kontakty. Není-li k dispozici hřebenová lišta, je kompatibilní také s iC40, iC40 ARC, iCV40, iCV40 Vigi ARC. ISD+OF se používá buď pro označení typu, nebo pro kód kompatibility. Mechanický ukazatel je uveden v výrobku pro signalizaci (lokálně). Šroubovací přípojka na spodní straně. Připojení umožňuje připojení pevných měděných kabelů. Průřez kabelu činí 1 mm² až 4 mm². Šroubové svorky dole umožňují u flexibilních měděných kabelů průřez kabelu 0,5 mm² až 2,5 m². Šroubovací přípojka na spodní straně. Připojení umožňuje připojení i pevných měděných kabelů. Kabel s průřezem kabelu 2 umožňuje průřez kabelu 2,5 mmm². Má horní a spodní šroubovací svorkové připojení. Připojení je flexibilní pomocí měděných kabelů s dutinkami (2 kabely). Průřez kabelu činí 1,5 mm². Jmenovité izolační napětí (UI) je až 500 V. jmenovité rázové napětí (Uimp) je 4 kV. Šířka v dělení 9 mm je 1. Rozměry jsou (Š) 9 mm x (v) 90 mm x (T) 73 mm. Barva produktu je bílá (RAL 9003). Stupeň znečištění je 3. Stupeň schopnosti tropu je léčba 2. Utahovací moment spojení je 1 N.m (dole) pro typ šroubového spoje PZ1. Podle normy IEC 60529 je stupeň krytí IP IP20. Provozní teplota je mezi -35°C a +70°C. Skladovací teplota sahá od -40°C do +85°C. Tento výrobek splňuje normy EN/IEC 60947-5-1 a GB/T 14048.5. Tento výrobek je certifikován znakem CE a CE.

Tento text byl přeložen strojově.
