Schlegel SWCII_C009 SWCII_C009 tlačítko volby s otočným spínačem manuálně , otočný držák stříbrná 1 ks

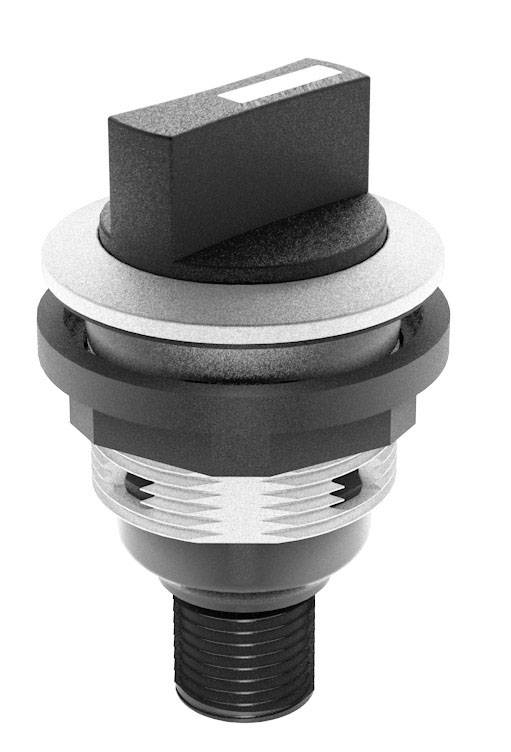

Černý otočný přepínač s kruhovým základem a drážkami, vhodný pro elektronické aplikace.

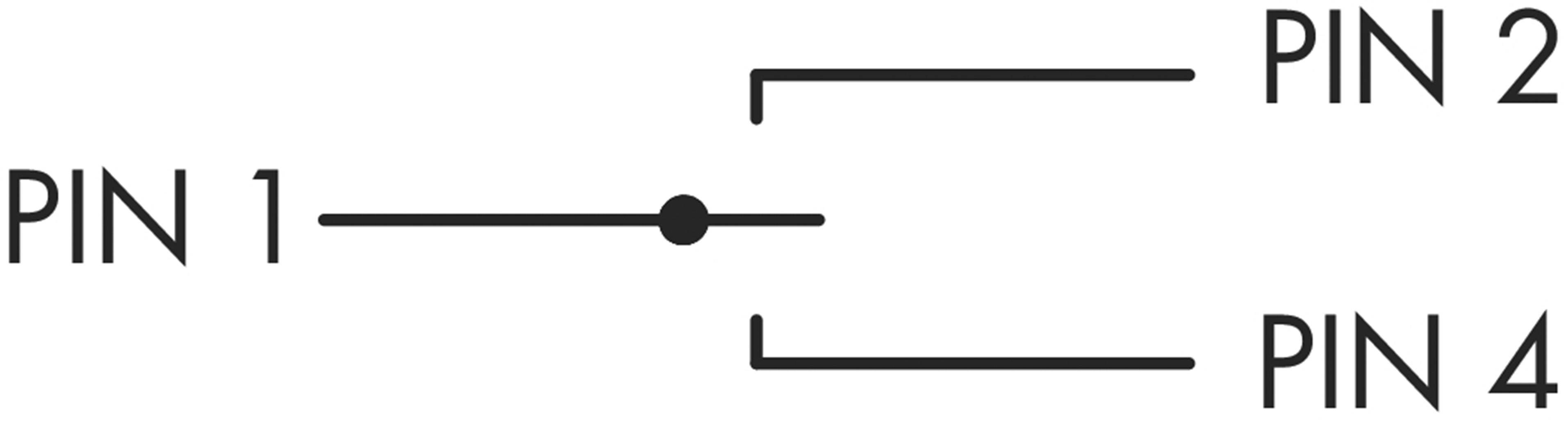

'PIN 1' je spojen s bodem. Dvě linky vedou k 'PIN 2' a 'PIN 4'.
Schematický diagram ukazuje propojení pinu 1 s piny 2 a 4. Pin 1 je výchozím bodem, přičemž piny 2 a 4 jsou zapojeny paralelně.

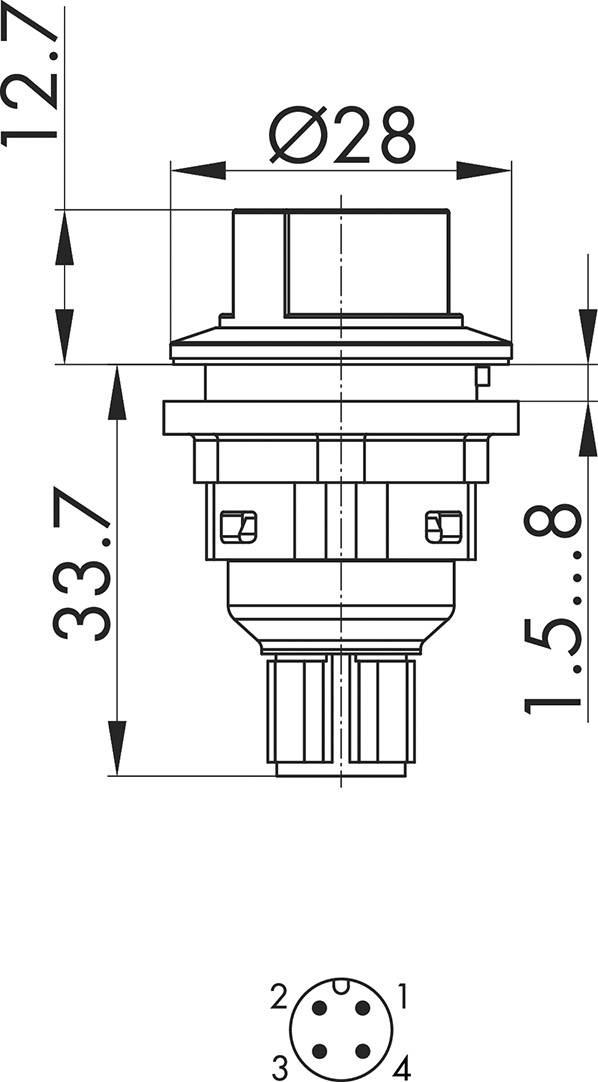

Kresba elektrického otočného přepínače: průměr 28 mm, výška 33,7 mm. Rozmístění pinů zobrazeno níže. Výška 12,7 mm.

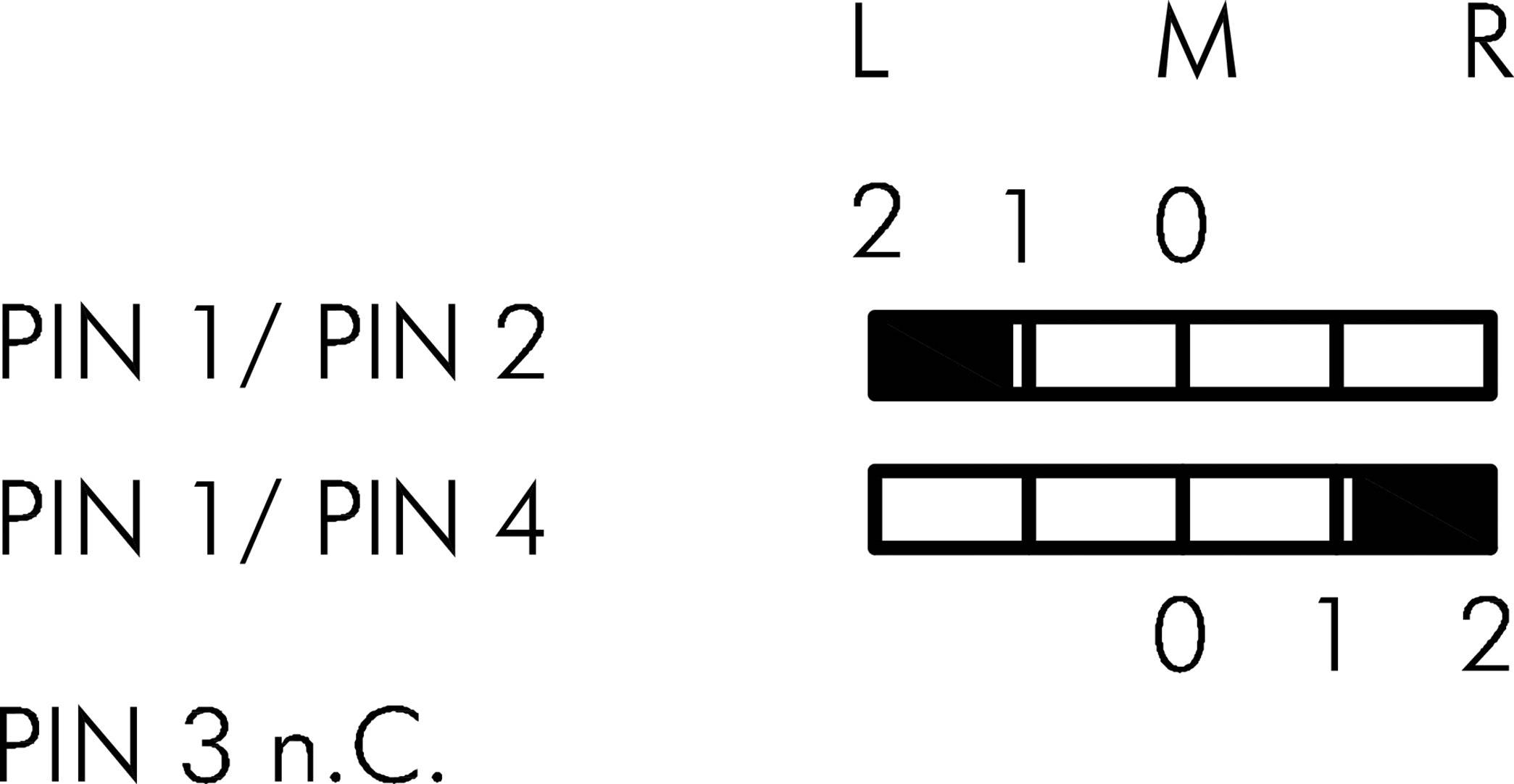

Diagram znázorňuje polohu přepínače: 'L' pro PIN 1/2, 'M' pro PIN 1/4, 'R' pro PIN 3 nepřipojen. Značení 0, 1, 2 pro pozice.

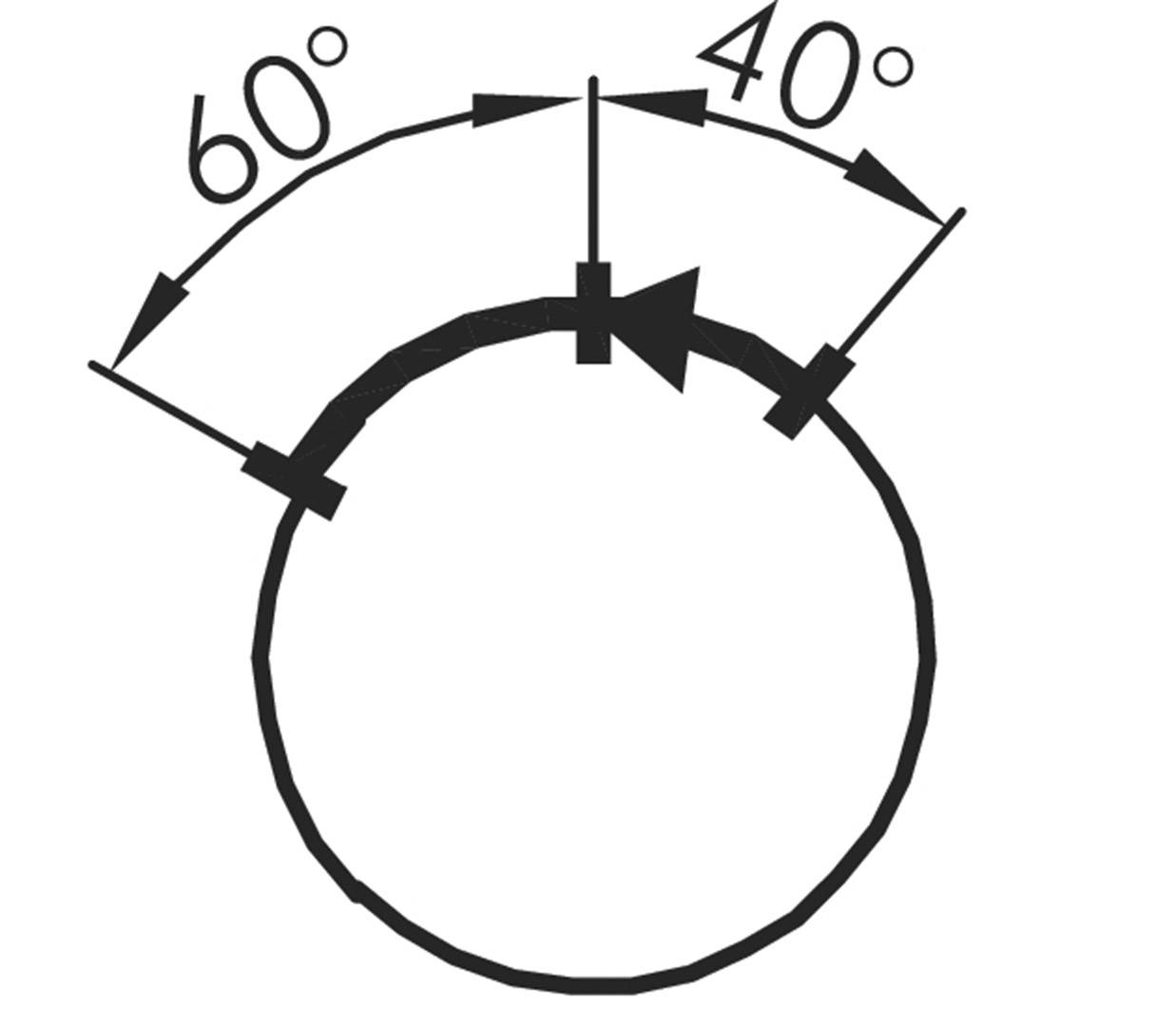

Kružnice se dvěma úhly, 60° a 40°, vyznačenými šipkami.
1/6
Datasheety: (PDF)
EAN:
Označení výrobce:
Objednací číslo:
Brzy k dispozici
Prodej a doprava:
Conrad ElectronicObchodní podmínky
Množství (Ks)
Sleva
Cena balení (Bez DPH.)
1
-
1 004,13 Kč
3
3% = 97,89 Kč
971,50 Kč
5
5% = 228,40 Kč
958,45 Kč
10
5% = 543,20 Kč
949,81 Kč
Množstevní slevy se liší podle prodejce
Počet
Celková cena (1 004,13 Kč / kus)
1 004,13 Kč
Doručení zboží v rámci jiných zemí EU (0% DPH) Bez DPH.
Plus 99,17 Kč
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
Bez dodatečných nákladů na dopravu
Ověřený prodejce s technickou podporou
Nahlásit právní incident

Hlavní benefity

Tlačítko "schlegel SWCII_C009 1 ks"

Dodatečné informace:

Technické parametry

  • Třída ochrany: II (s ochrannou izolací)
  • Osvětlení: ne
  • Popsatelná: ne
  • Přední rám: stříbrná
  • Provedení: kulaté
Kategorie produktu

tlačítko volby

Vlastnosti

s otočným spínačem

Typ osvětlení

žádné

Typ sepnutí

manuálně

otočný držák

Barva

stříbrná

Připojení

zástrčka M12

Funkce

bez aretace

s aretací

Typ kontaktu

2 spínací kontakty

Mechanická životnost

30 000

Elektrická životnost

30 000

Montážní Ø

22.3 mm

IP65

IP67

Min. teplota

-25 °C

Max. teplota

+70 °C

Spínací napětí

50 V DC/AC

Spínací proud (max.)

4 A

Délka

46.4 mm

Šířka

28 mm

V

28 mm

vhodný pro/na

Řada: SHORTRON® connect

Obsah

1 ks

Rozm.

(d x š x v) 46.4 x 28 x 28 mm

Splňuje RoHS

ano

Typ

SWCII_C009
