Schlegel SVASTBII_C009 SVASTBII_C009 tlačítko volby s otočným spínačem, lesklé provedení, kovový přední prstenec manuáln

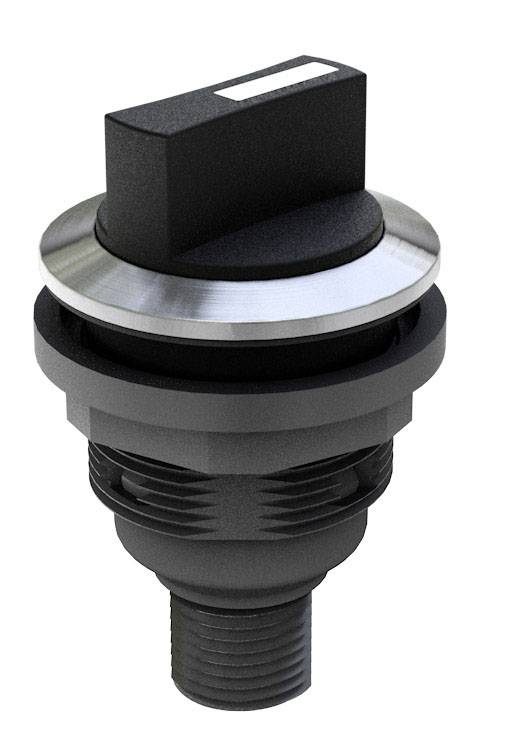

Elektronický otočný spínač s černou rukojetí a kovovým kroužkem, používaný pro ovládání zařízení nebo systémů.

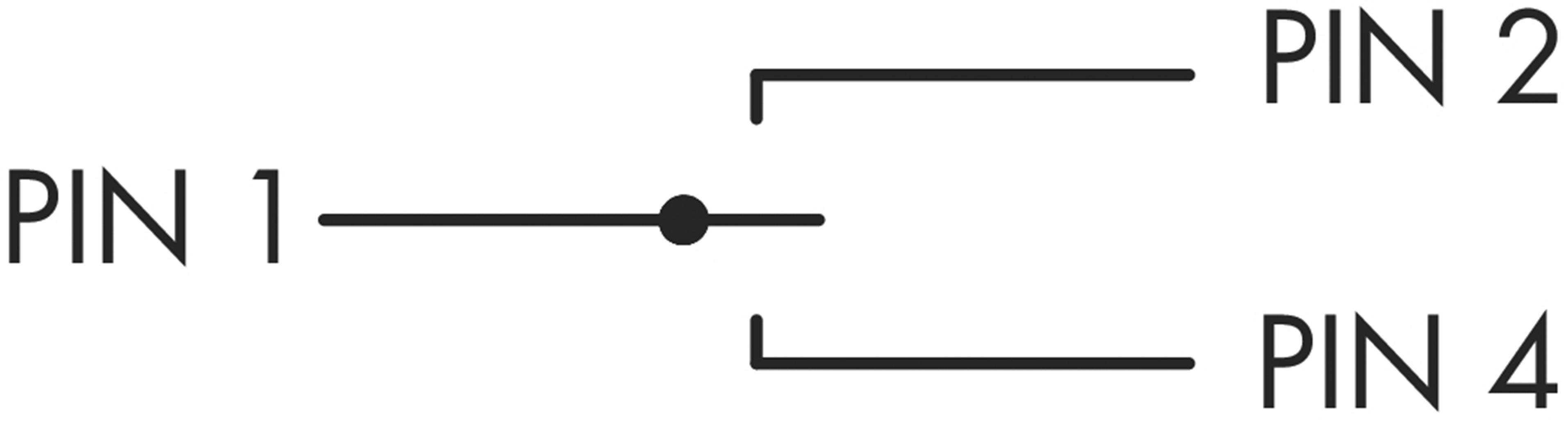

Schematické znázornění dvoupólového přepínače: PIN 1 spojen s PIN 2 nebo PIN 4. Hlavní kontakt na PIN 1.
Schéma zapojení smykového kontaktu: PIN 1 je připojen ke kontaktnímu spínači, PIN 2 a PIN 4 jsou tímto spínačem spínány.

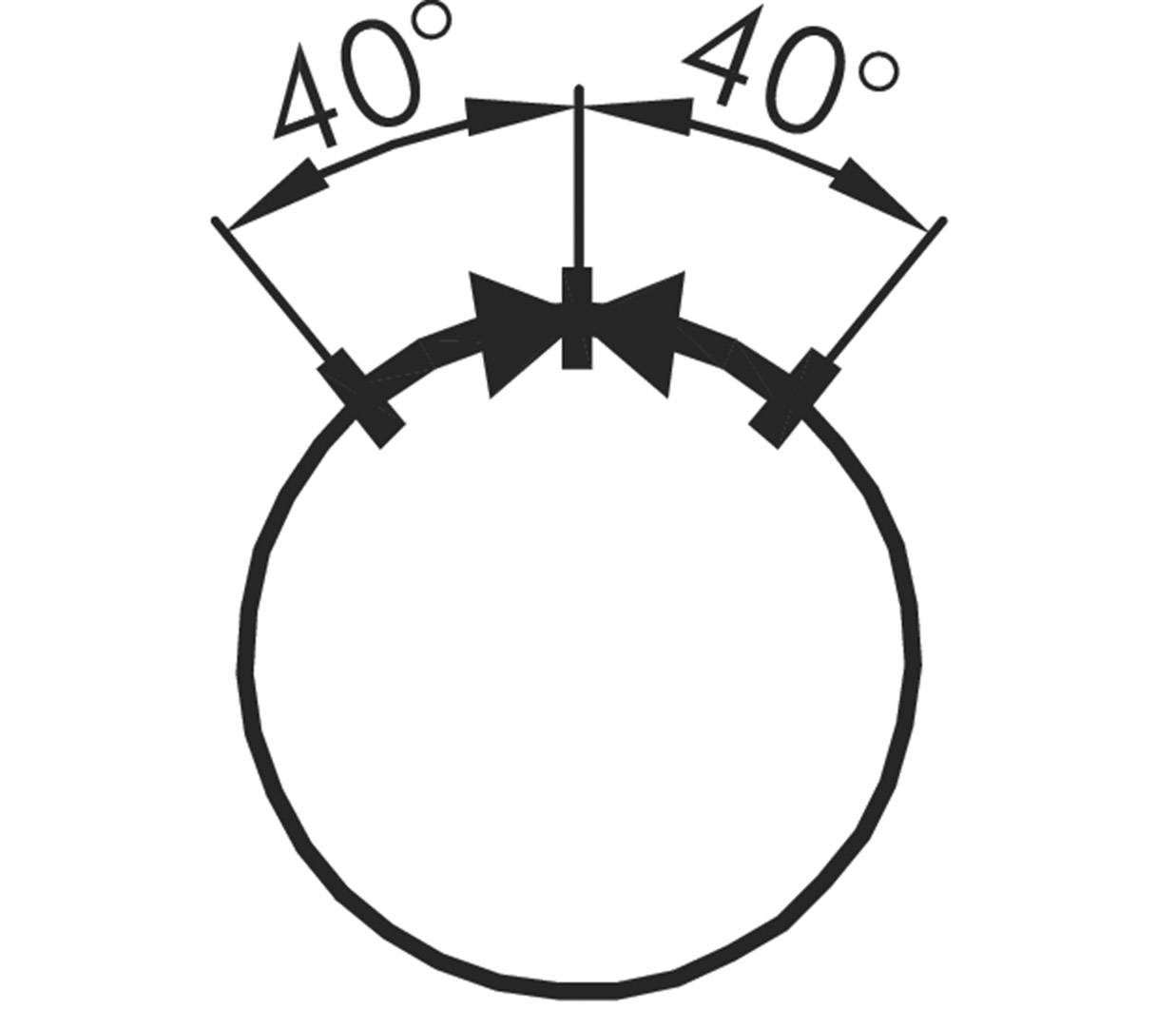

Diagram ukazuje dva shodné úhly o 40 stupních vycházející ze středu kružnice. Demonstruje symetrii.

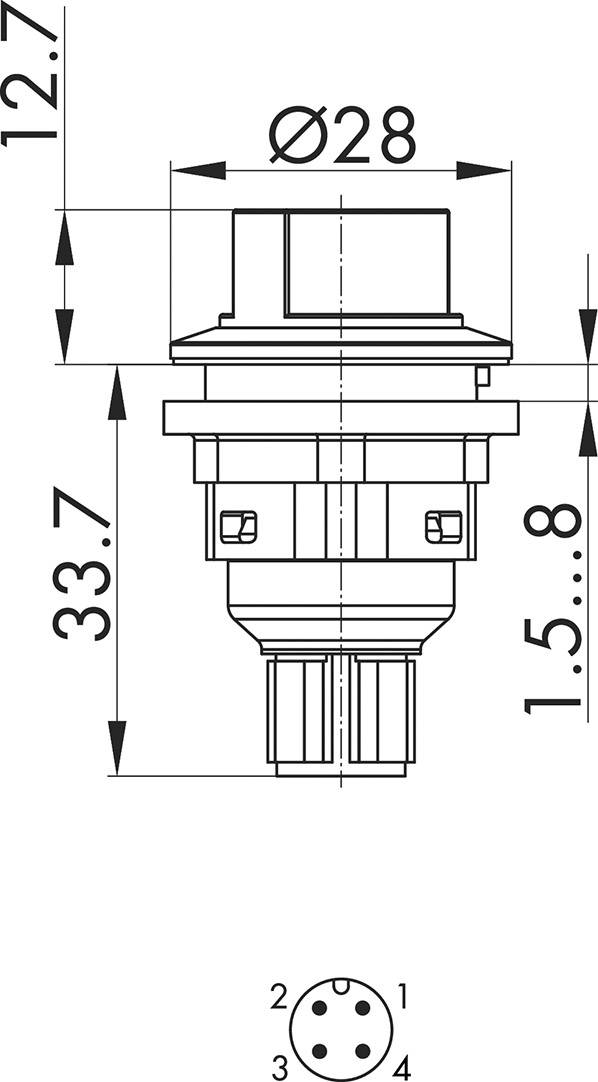

Technický výkres kulatého spínače o průměru 28 mm a hloubce 33,7 mm. Obsahuje pohled na zapojení s čísly pinů.

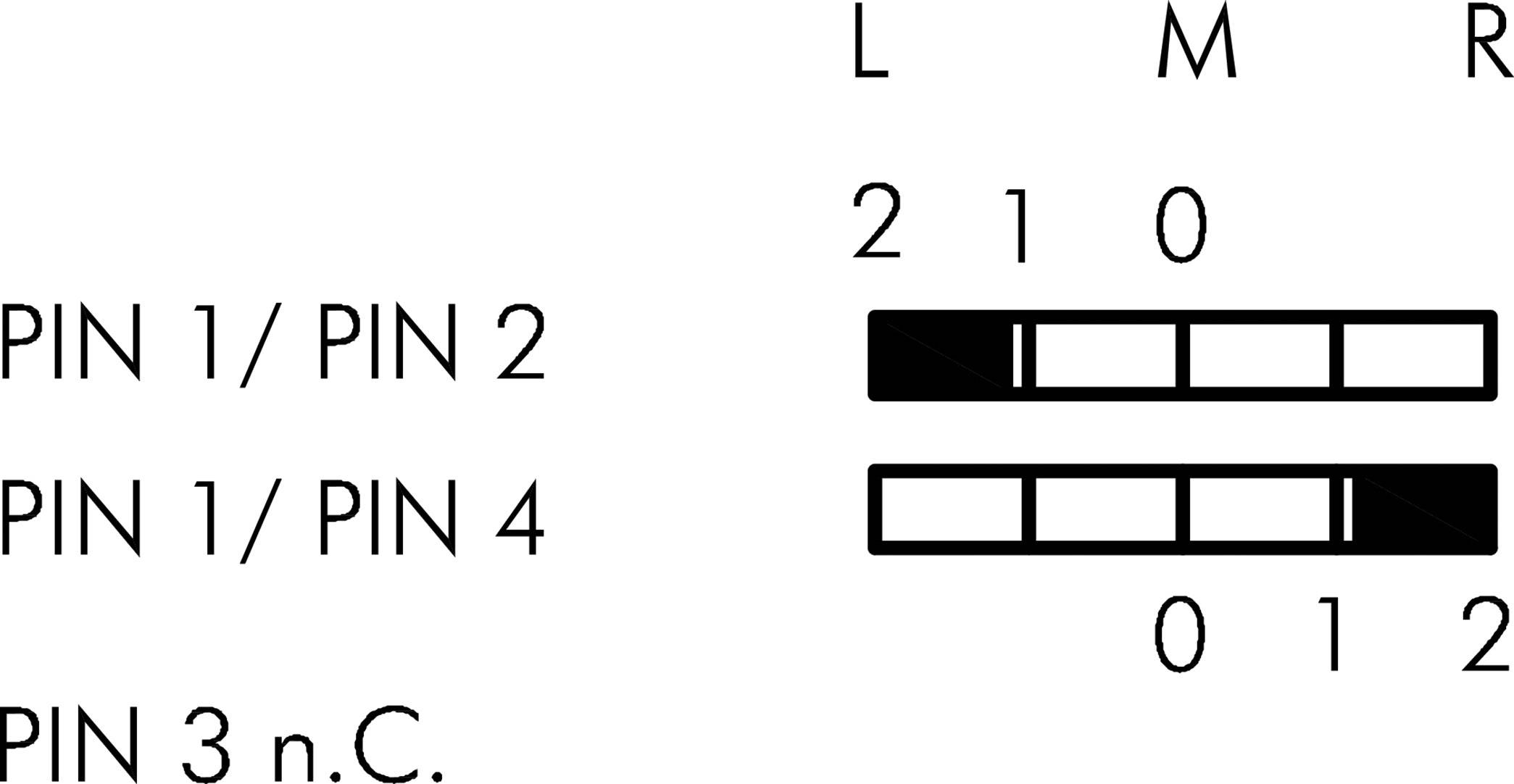

Diagram znázorňuje tři audio piny a jejich obsazení: PIN 1/2 a 1/4 jako páky, PIN 3 neobsazen. Strany: Levá (L), Střed (M), Pravá (P).
1/6
Datasheety: (PDF)
EAN:
Označení výrobce:
Objednací číslo:
Brzy k dispozici
Prodej a doprava:
Conrad ElectronicObchodní podmínky
Množství (Ks)
Sleva
Cena balení (Bez DPH.)
1
-
1 152,89 Kč
3
3% = 112,41 Kč
1 115,42 Kč
5
5% = 262,25 Kč
1 100,44 Kč
10
5% = 623,70 Kč
1 090,52 Kč
25
6% = 1 841,75 Kč
1 079,22 Kč
Množstevní slevy se liší podle prodejce
Počet
Celková cena (1 152,89 Kč / kus)
1 152,89 Kč
Doručení zboží v rámci jiných zemí EU (0% DPH) Bez DPH.
Plus 99,17 Kč
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
Bez dodatečných nákladů na dopravu
Ověřený prodejce s technickou podporou
Nahlásit právní incident

Hlavní benefity

Tlačítko "schlegel SVASTBII_C009 1 ks"

Dodatečné informace:

Technické parametry

  • Třída ochrany: II (s ochrannou izolací)
  • Osvětlení: ne
  • Popsatelná: ne
  • Přední rám: nerezová ocel, lesklá
  • Provedení: kulaté
Kategorie produktu

tlačítko volby

Vlastnosti

s otočným spínačem

lesklé provedení

kovový přední prstenec

Typ osvětlení

žádné

Typ sepnutí

manuálně

otočný držák

Připojení

zástrčka M12

Funkce

bez aretace

Typ kontaktu

2 spínací kontakty

Mechanická životnost

1 000 000

Elektrická životnost

1 000 000

Montážní Ø

22.3 mm

IP65

IP67

Min. teplota

-25 °C

Max. teplota

+70 °C

Spínací napětí

50 V DC/AC

Spínací proud (max.)

4 A

Délka

46.4 mm

Šířka

28 mm

V

28 mm

vhodný pro/na

Řada: SHORTRON® connect

Obsah

1 ks

Rozm.

(d x š x v) 46.4 x 28 x 28 mm

Splňuje RoHS

ano

Typ

SVASTBII_C009

Ke stažení

List technických údajů

List technických údajů 2238612 Schlegel SVASTBII_C009 SVASTBII_C009 tlačítko volby s otočným spínačem, lesklé provedení, kovový přední prstenec manuáln

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2238612 Schlegel SVASTBII_C009 SVASTBII_C009 tlačítko volby s otočným spínačem, lesklé provedení, kovový přední prstenec manuáln
