Schlegel SVASSA17II_C009 SVASSA17II_C009 uzamykatelné tlačítko s otočným spínačem manuálně , simulované kolečko 1 ks

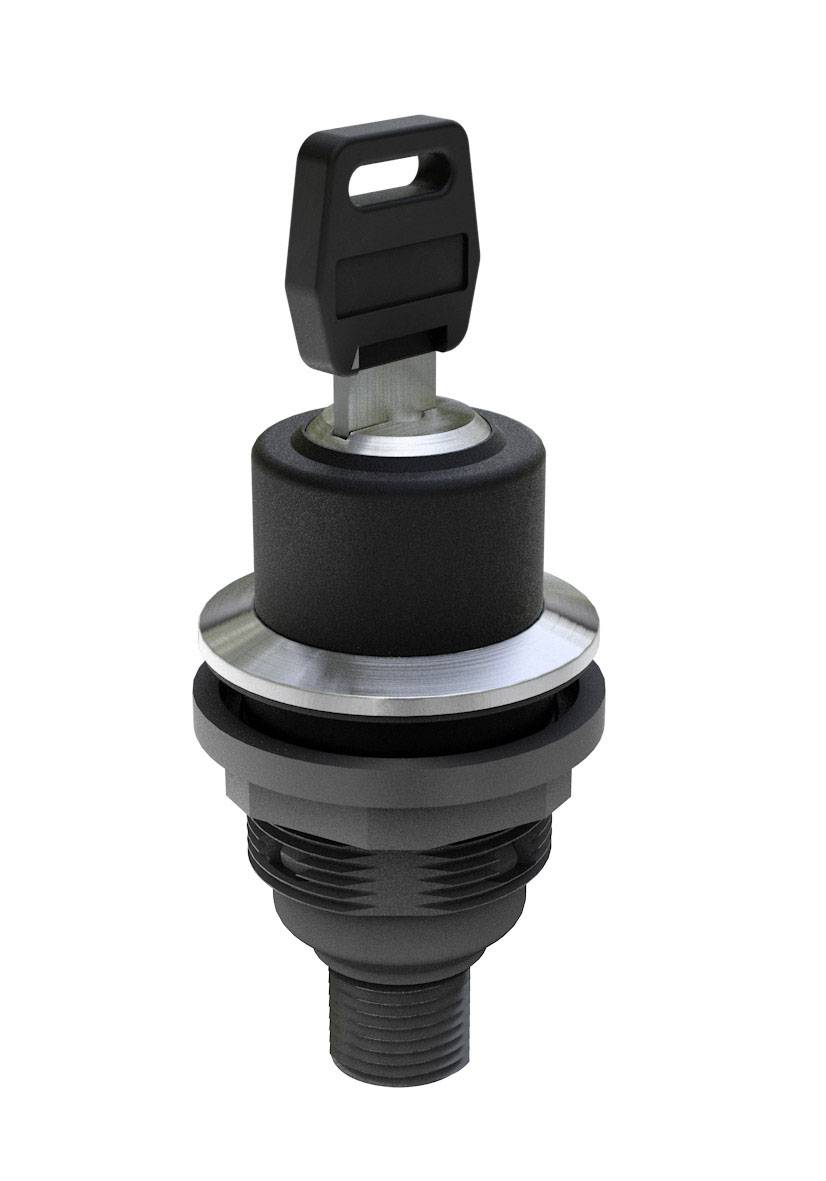

Černý zapalovací zámek s nasazeným klíčem. Zámek je vsazen do kovového pouzdra.

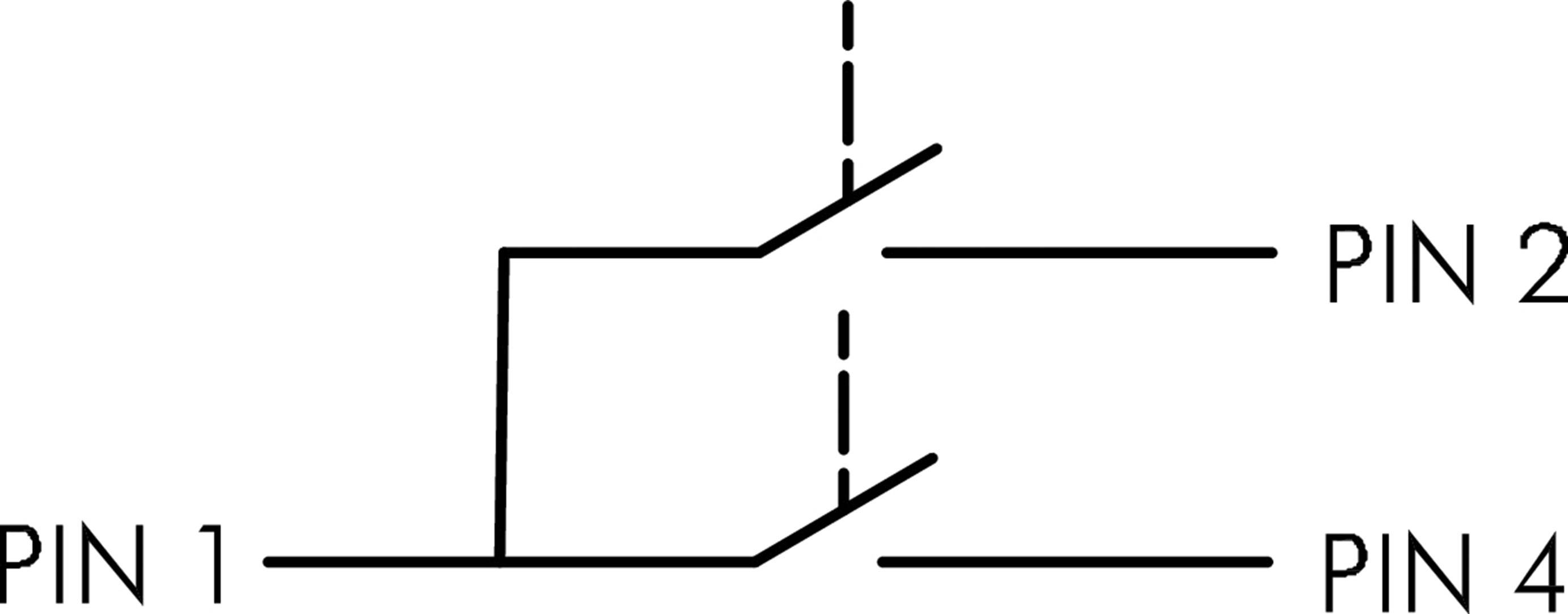

Spínací symbol přepínacího relé se čtyřmi svorkami, označenými 'PIN 1', 'PIN 2', 'PIN 4', znázorňující polohy a propojení.

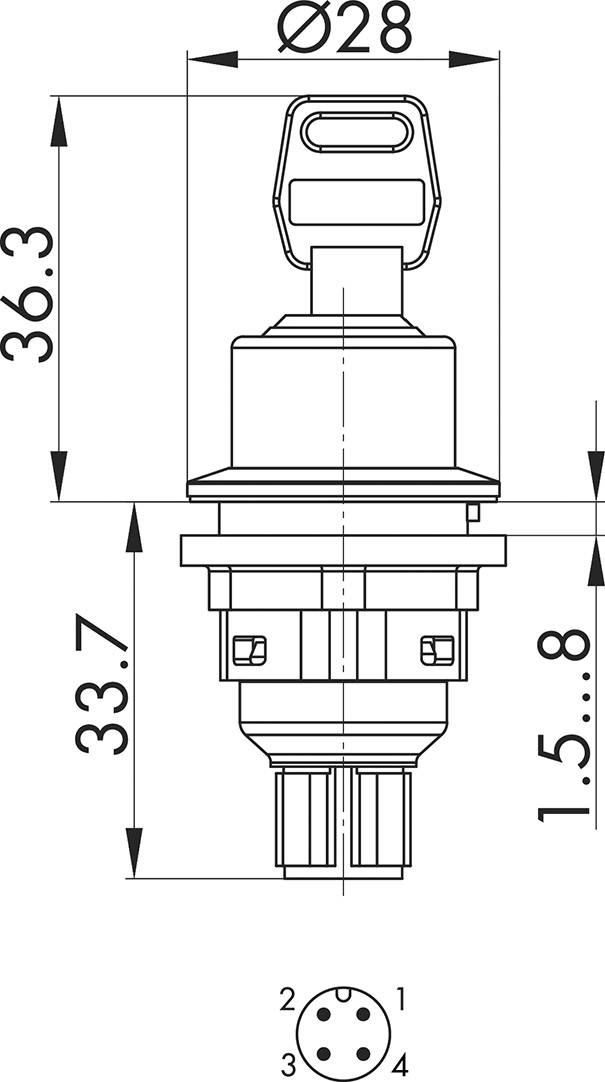

Technický výkres válcového klíčového spínače s rozměry: průměr 28 mm, výšky 36,3 mm a 33,7 mm. Dole schéma zapojení se čtyřmi kontakty očíslovanými 1 až 4.

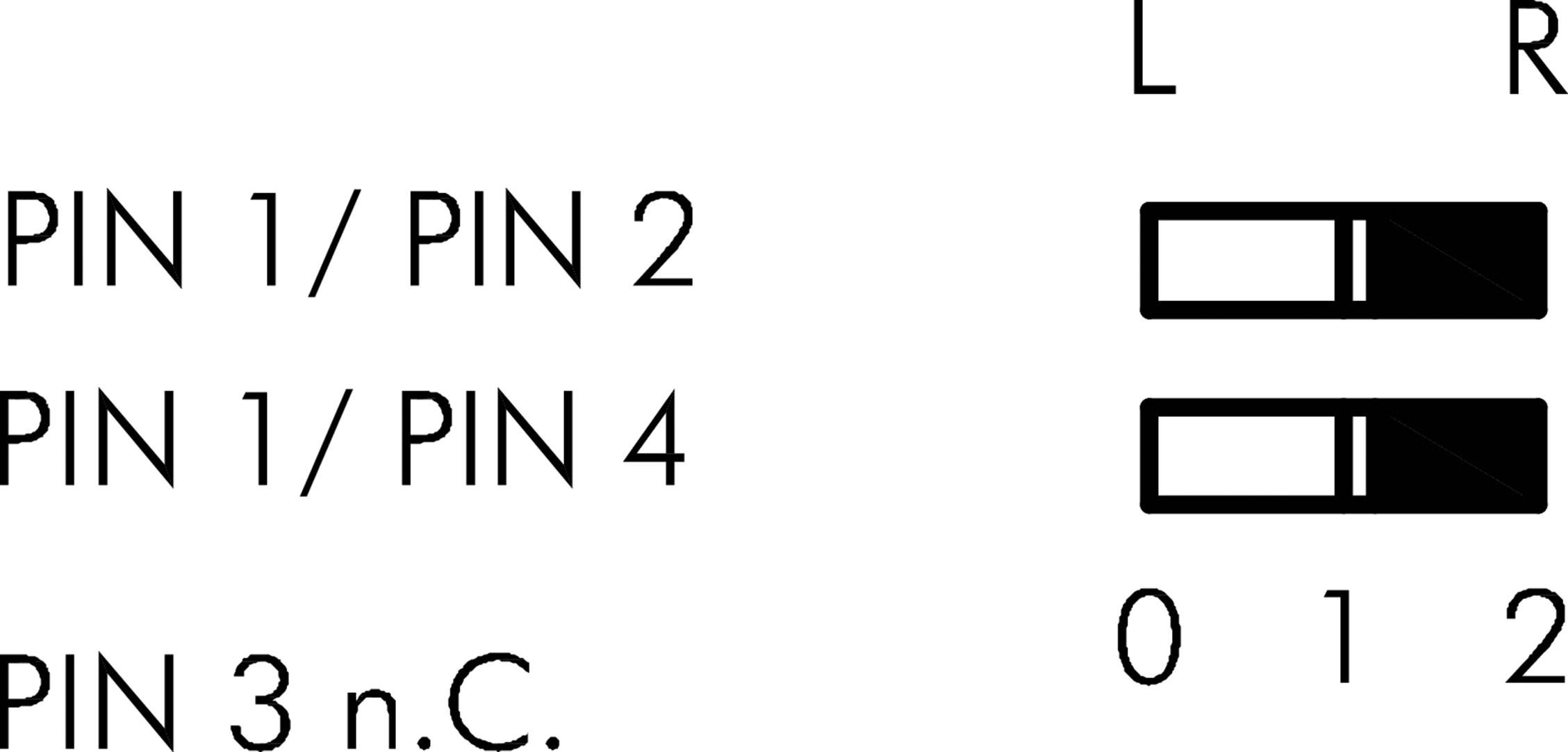

Obrázek znázorňuje zapojení čtyř pinů. L/R přepínač se dvěma možnostmi: '0' a '1', přičemž '1' je aktivován. PIN 3 není připojen.

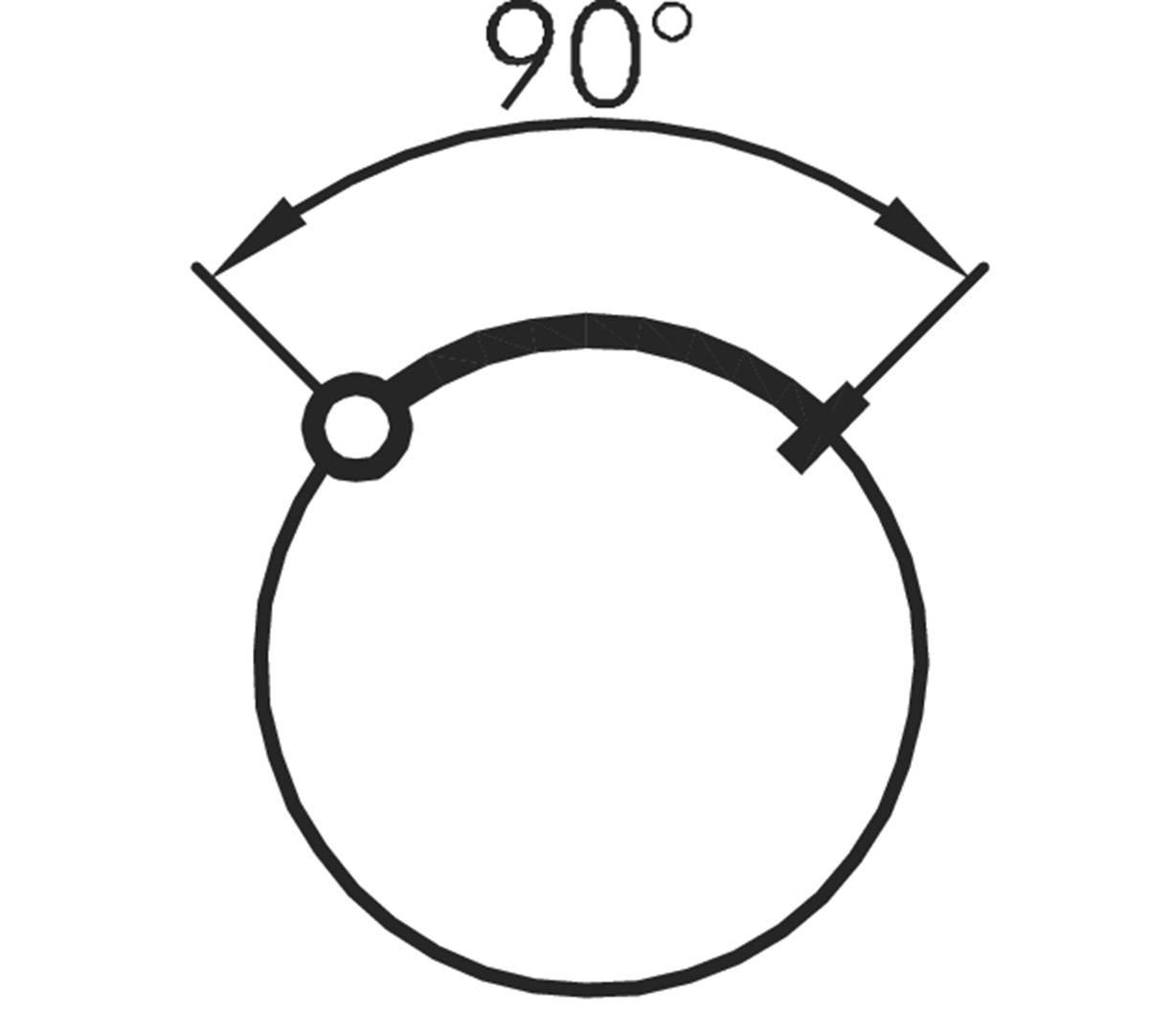

Ilustrace zobrazuje kruh s 90stupňovým úhlem v jednom úseku, vyznačeným dvěma šipkami a přímkou.
1/5
Datasheety: (PDF)
EAN:
Označení výrobce:
Objednací číslo:
Brzy k dispozici
Prodej a doprava:
Conrad ElectronicObchodní podmínky
Množství (Ks)
Sleva
Cena balení (Bez DPH.)
1
-
1 409,09 Kč
3
3% = 117,09 Kč
1 370,06 Kč
Množstevní slevy se liší podle prodejce
Počet
Celková cena (1 409,09 Kč / kus)
1 409,09 Kč
Doručení zboží v rámci jiných zemí EU (0% DPH) Bez DPH.
Plus 99,17 Kč
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
Bez dodatečných nákladů na dopravu
Ověřený prodejce s technickou podporou
Nahlásit právní incident

Hlavní benefity

"Paličkou klíčové tlačítko SVASSA17II_C009 1 ks"

Dodatečné informace:

Technické parametry

  • Třída ochrany: II (s ochrannou izolací)
  • Osvětlení: ne
  • Popsatelná: ne
  • Přední rám: nerezová ocel, lesklá
  • Provedení: kulaté
Kategorie produktu

uzamykatelné tlačítko

Vlastnosti

s otočným spínačem

Typ osvětlení

žádné

Typ sepnutí

manuálně

simulované kolečko

Připojení

zástrčka M12

Funkce

s aretací

Typ kontaktu

2 spínací kontakty

Mechanická životnost

30 000

Elektrická životnost

30 000

Montážní Ø

22.3 mm

IP65

IP67

Min. teplota

-25 °C

Max. teplota

+70 °C

Spínací napětí

50 V DC/AC

Spínací proud (max.)

4 A

Délka

70 mm

Šířka

28 mm

V

28 mm

vhodný pro/na

Řada: SHORTRON® connect

Obsah

1 ks

Rozm.

(d x š x v) 70 x 28 x 28 mm

Splňuje RoHS

ano

Typ

SVASSA17II_C009
