Schlegel SSWSTBII_C009 SSWSTBII_C009 tlačítko volby s otočným spínačem manuálně , otočný držák černá 1 ks

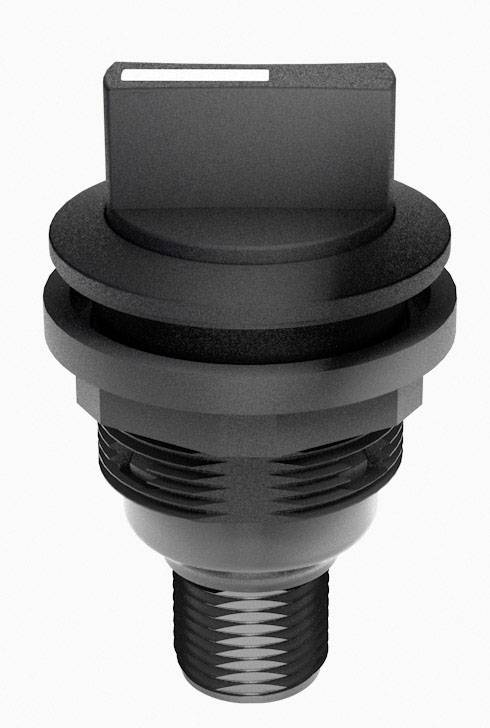

Černý kovový šroub s náběhem a plochou hlavou, vhodný pro průmyslové aplikace nebo připojení strojních zařízení.

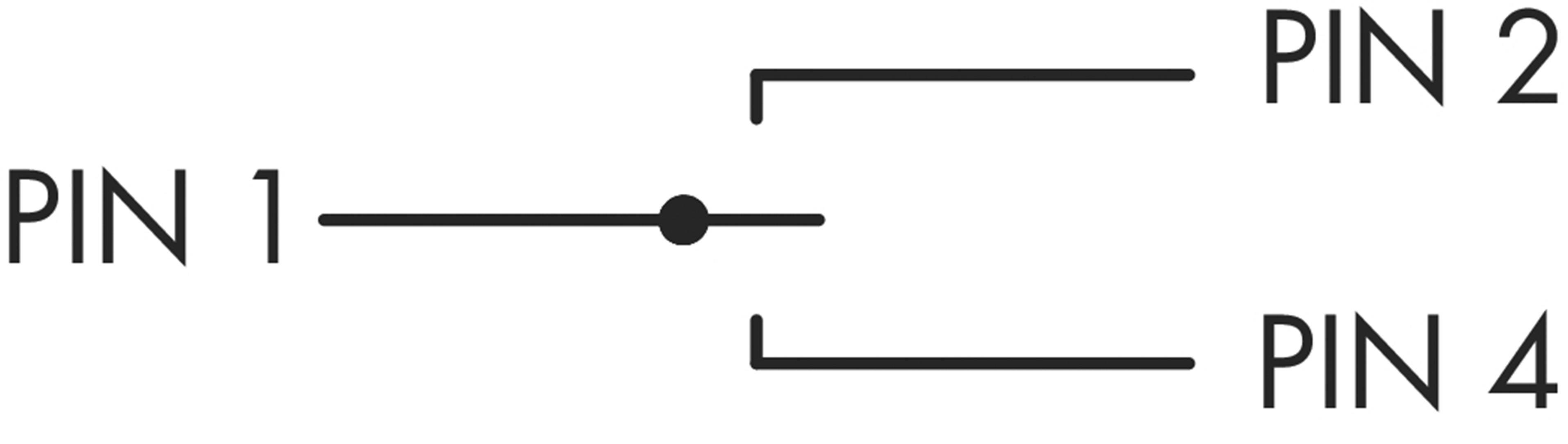

Diagram elektrického schématu. Pin 1 je připojen ke společnému bodu, který vede k Pinu 2 a Pinu 4, což symbolizuje společné zapojení.
"PIN 1" je spojen s "PIN 2" nebo "PIN 4" prostřednictvím přepínače.

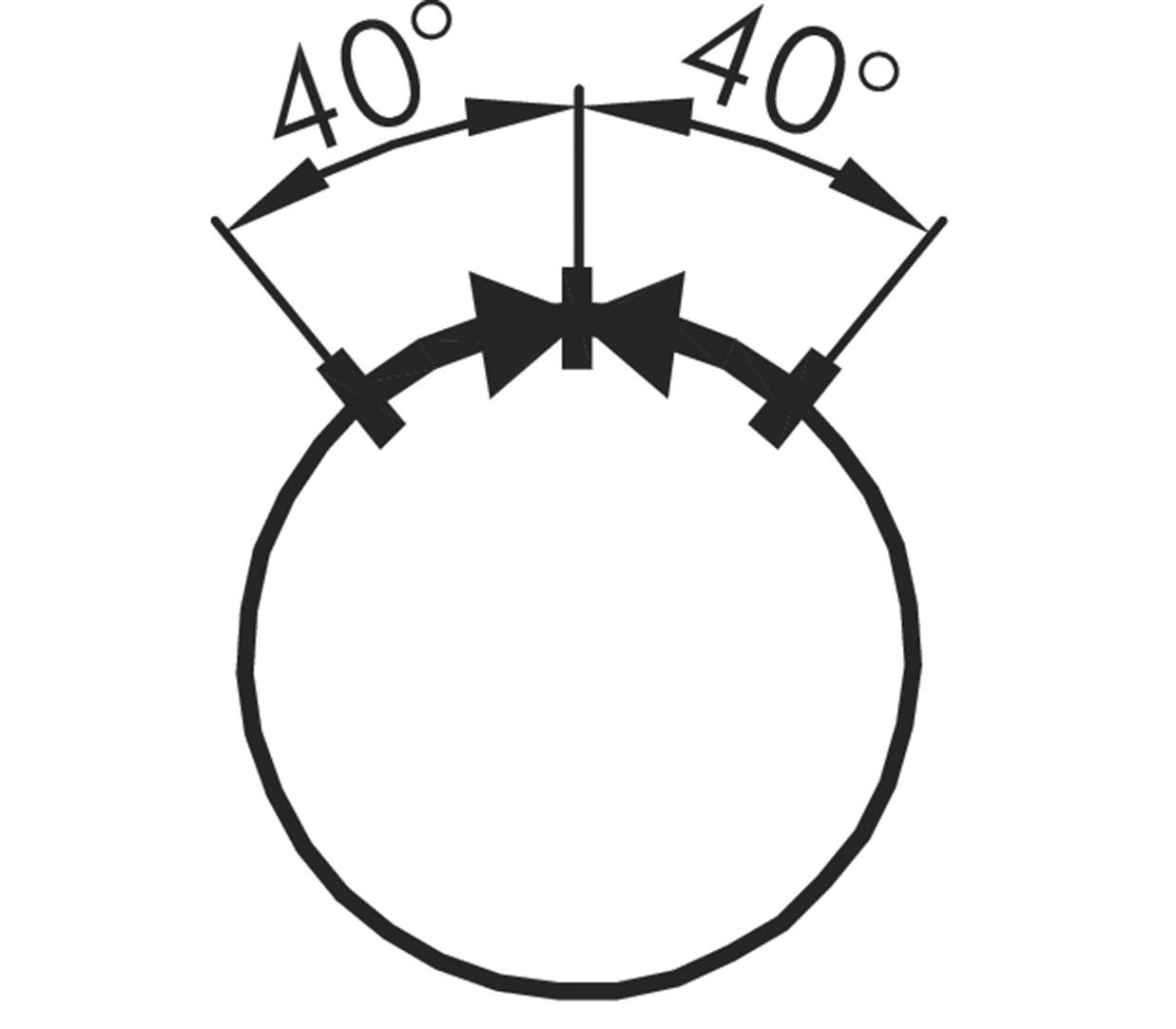

Kružnice se dvěma vnitřními úhly, každý o 40 stupních, znázorněná šipkami vycházejícími z obvodu kružnice.

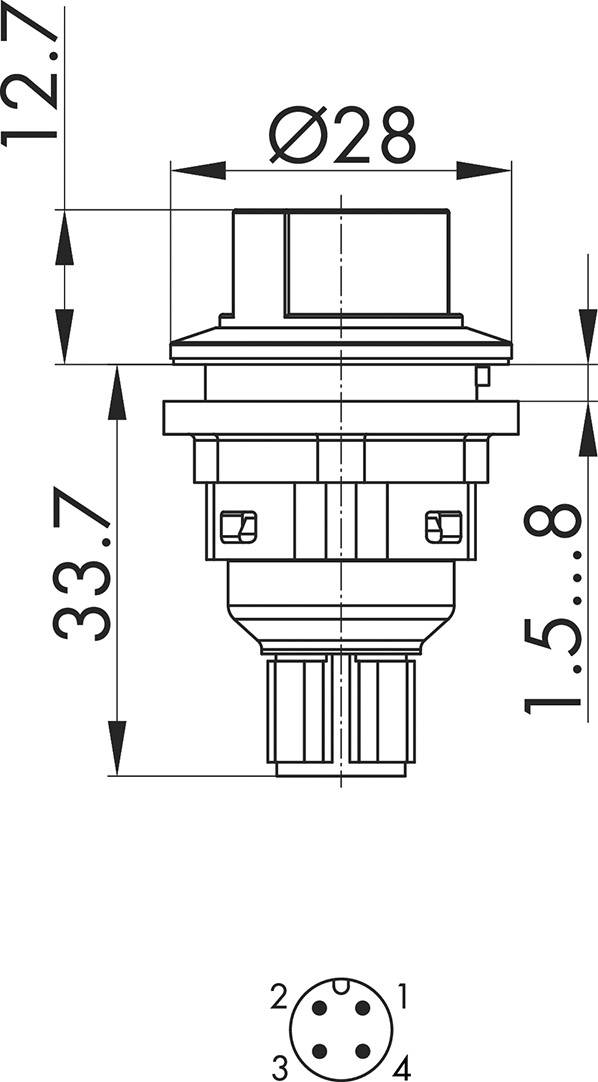

Technický výkres kulatého konektoru s průměrem Ø 28 mm a délkovými údaji 12,7 mm, 33,7 mm a 1,5-8 mm. Zobrazuje osazení pinů dole (1 až 4).

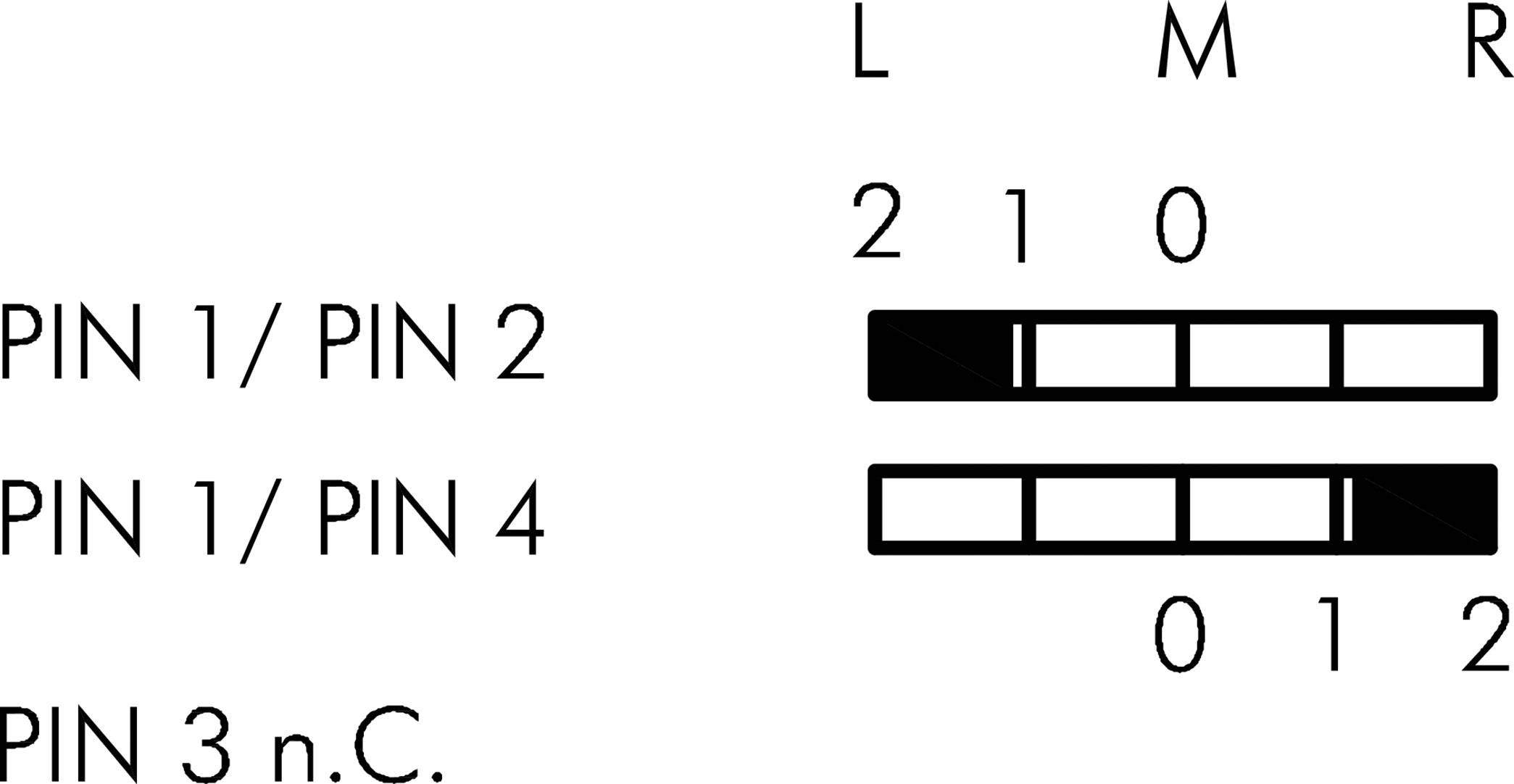

Diagram znázorňuje zapojení pinů pro audio konektor. Nahoře: 'L', 'M', 'R', Pin 2, 1, 0. Dole zobrazuje dvě zapojení pro PIN 1/2, PIN 1/4, PIN 3 n.C.
1/6
Datasheety: (PDF)
EAN:
Označení výrobce:
Objednací číslo:
Brzy k dispozici
Prodej a doprava:
Conrad ElectronicObchodní podmínky
Množství (Ks)
Sleva
Cena balení (Bez DPH.)
1
-
982,64 Kč
3
3% = 95,79 Kč
950,71 Kč
5
5% = 223,55 Kč
937,93 Kč
10
5% = 531,50 Kč
929,49 Kč
25
6% = 1 569,75 Kč
919,85 Kč
Množstevní slevy se liší podle prodejce
Počet
Celková cena (982,64 Kč / kus)
982,64 Kč
Doručení zboží v rámci jiných zemí EU (0% DPH) Bez DPH.
Plus 99,17 Kč
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
Bez dodatečných nákladů na dopravu
Ověřený prodejce s technickou podporou
Nahlásit právní incident

Hlavní benefity

Tlačítko "schlegel SSWSTBII_C009 1 ks"

Dodatečné informace:

Technické parametry

  • Třída ochrany: II (s ochrannou izolací)
  • Osvětlení: ne
  • Popsatelná: ne
  • Přední rám: černá
  • Provedení: kulaté
Kategorie produktu

tlačítko volby

Vlastnosti

s otočným spínačem

Typ osvětlení

žádné

Typ sepnutí

manuálně

otočný držák

Barva

černá

Barva pouzdra

černá

Připojení

zástrčka M12

Funkce

bez aretace

Typ kontaktu

2 spínací kontakty

Mechanická životnost

1 000 000

Elektrická životnost

1 000 000

Montážní Ø

22.3 mm

IP65

IP67

Min. teplota

-25 °C

Max. teplota

+70 °C

Spínací napětí

50 V DC/AC

Spínací proud (max.)

4 A

Délka

46.4 mm

Šířka

28 mm

V

28 mm

vhodný pro/na

Řada: SHORTRON® connect

Obsah

1 ks

Rozm.

(d x š x v) 46.4 x 28 x 28 mm

Splňuje RoHS

ano

Typ

SSWSTBII_C009
