Schlegel SSTAOI_C008 SSTAOI_C008 tlačítko volby s otočným spínačem manuálně , otočný držák stříbrná 1 ks

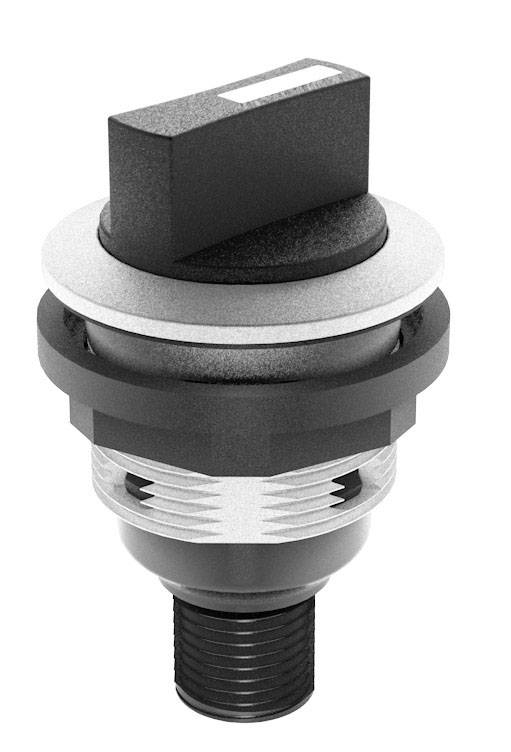

Černý přepínač s otočným knoflíkem a závitem pro upevnění. Používá se především pro mechanické nebo elektrické aplikace.

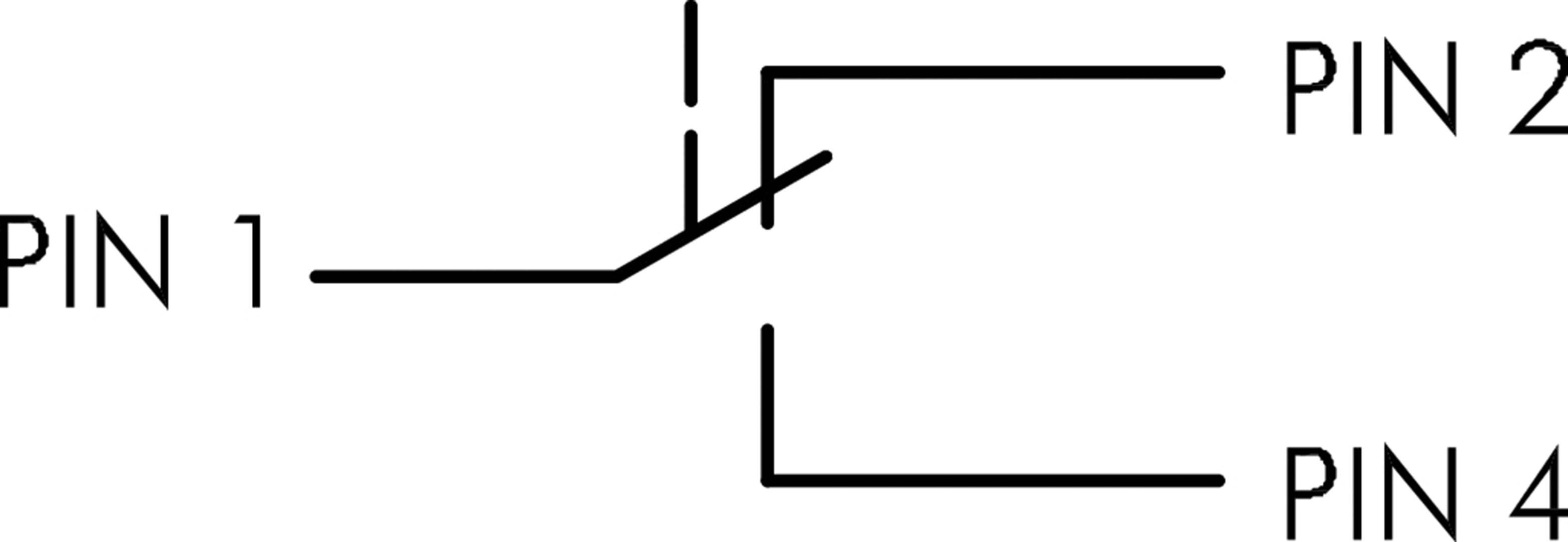

Spínač-spínací symbol: PIN 1 jako vstup, připojuje k PIN 2 (horní poloha) nebo PIN 4 (dolní poloha), zobrazuje logiku spínacího kontaktu.
"PIN 1" se propojuje s "PIN 2" a "PIN 4" v elektrickém schématu a znázorňuje přepínací propojení.

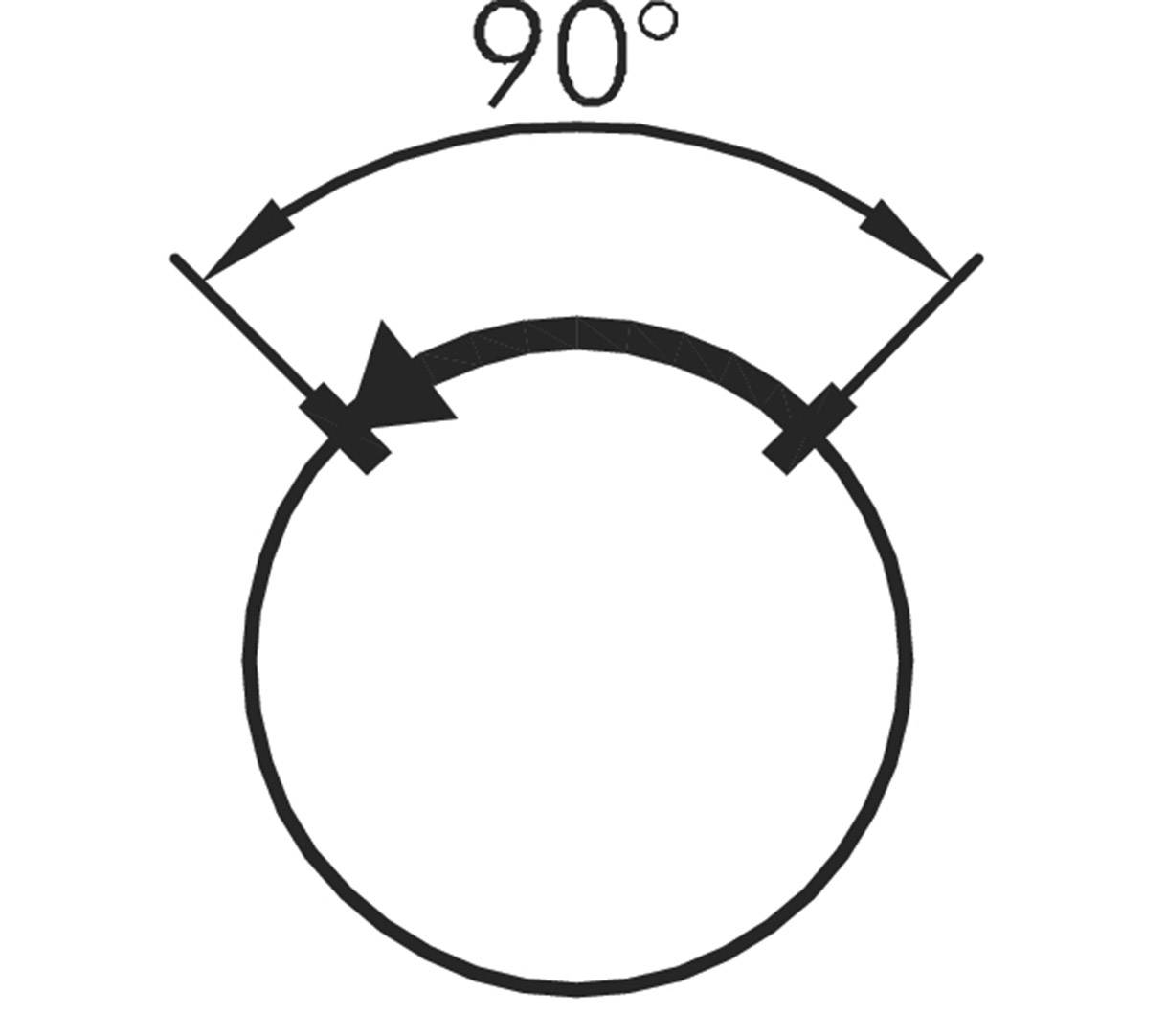

Kružnice s vyznačeným úsekem, který ukazuje 90 stupňů. Dva šipky vedle oblouku ukazují na úhel.

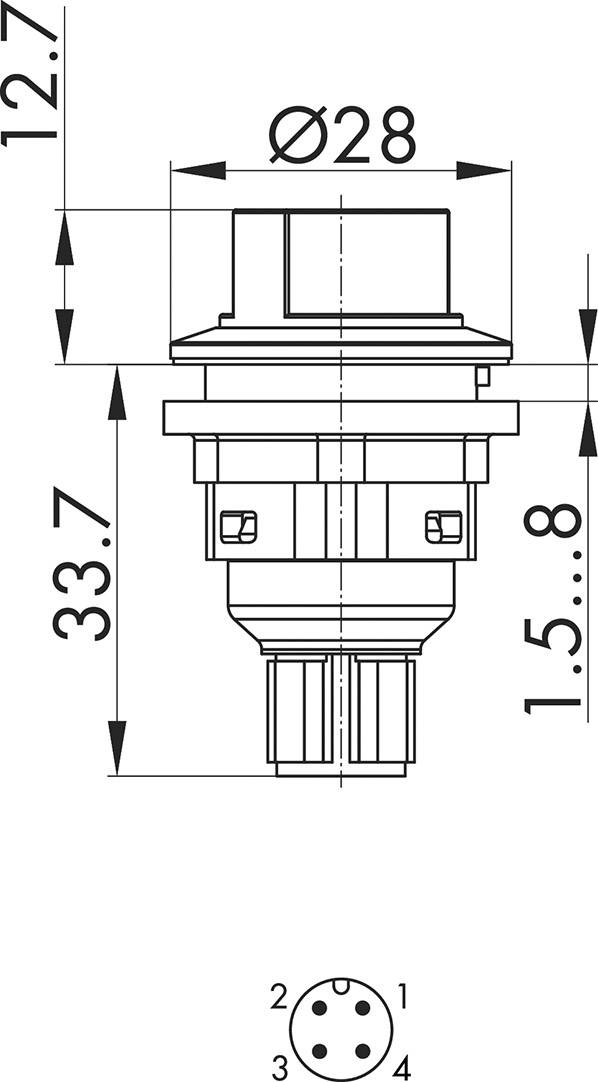

Technický výkres mechanického spínače s rozměry: 12,7 mm, 33,7 mm výšky, rozhraní konektorů zobrazeno dole.

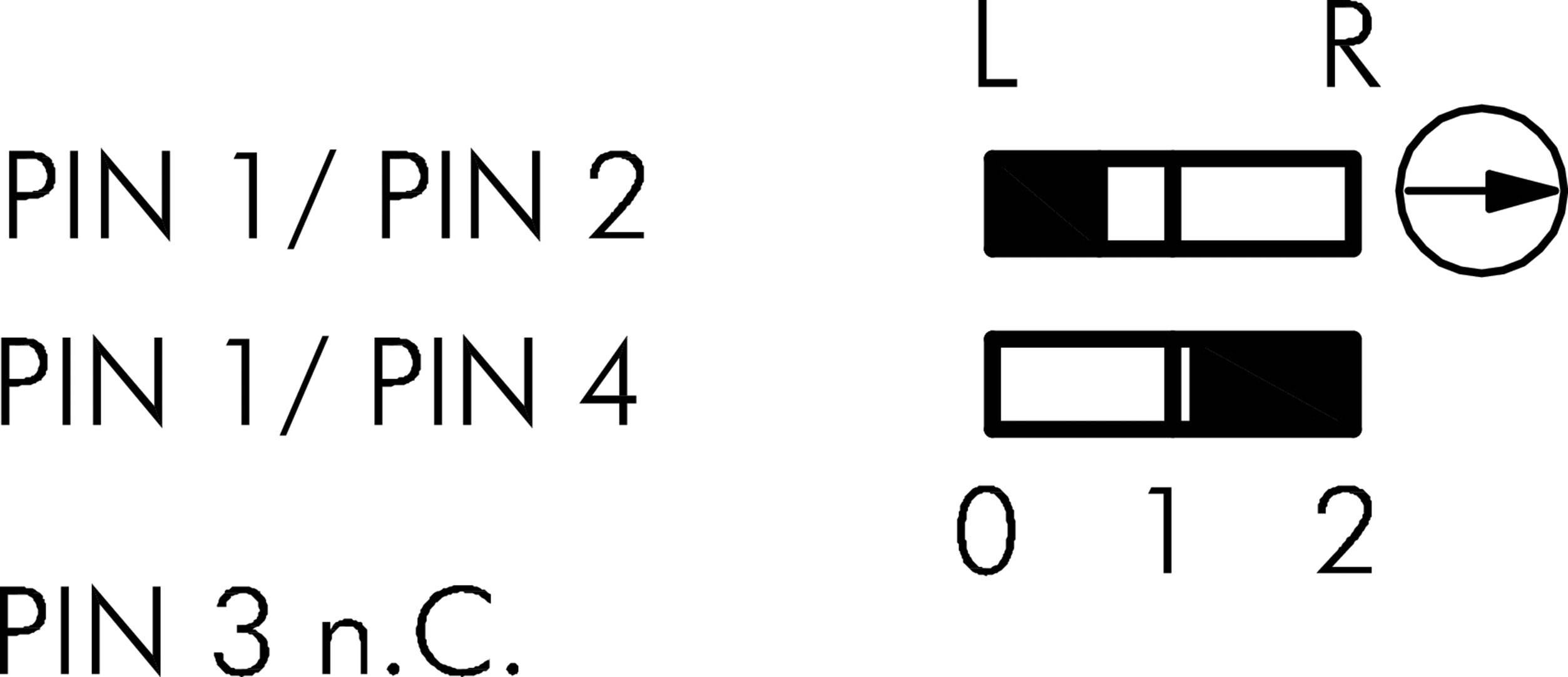

PIN konfigurace: Nahoře vlevo, PIN 1/2; uprostřed vlevo, PIN 1/4; dole vlevo, PIN 3 nevyužit. Vpravo: L a R označují kanály 0, 1, 2.
1/6
Datasheety: (PDF)
EAN:
Označení výrobce:
Objednací číslo:
Brzy k dispozici
Prodej a doprava:
Conrad ElectronicObchodní podmínky
Množství (Ks)
Sleva
Cena balení (Bez DPH.)
1
-
982,64 Kč
3
3% = 95,79 Kč
950,71 Kč
5
5% = 223,55 Kč
937,93 Kč
10
5% = 531,50 Kč
929,49 Kč
Množstevní slevy se liší podle prodejce
Počet
Celková cena (982,64 Kč / kus)
982,64 Kč
Doručení zboží v rámci jiných zemí EU (0% DPH) Bez DPH.
Plus 99,17 Kč
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
Bez dodatečných nákladů na dopravu
Ověřený prodejce s technickou podporou
Nahlásit právní incident

Hlavní benefity

Tlačítko "schlegel SSTAOI_C008 1 ks"

Dodatečné informace:

Technické parametry

  • Třída ochrany: II (s ochrannou izolací)
  • Osvětlení: ne
  • Popsatelná: ne
  • Přední rám: stříbrná
  • Provedení: kulaté
Kategorie produktu

tlačítko volby

Vlastnosti

s otočným spínačem

Typ osvětlení

žádné

Typ sepnutí

manuálně

otočný držák

Barva

stříbrná

Připojení

zástrčka M12

Funkce

bez aretace

Typ kontaktu

1 rozpínací kontakt

1 spínací kontakt

Mechanická životnost

1 000 000

Elektrická životnost

1 000 000

Montážní Ø

22.3 mm

IP65

IP67

Min. teplota

-25 °C

Max. teplota

+70 °C

Spínací napětí

50 V DC/AC

Spínací proud (max.)

4 A

Délka

46.4 mm

Šířka

28 mm

V

28 mm

vhodný pro/na

Řada: SHORTRON® connect

Obsah

1 ks

Rozm.

(d x š x v) 46.4 x 28 x 28 mm

Splňuje RoHS

ano

Typ

SSTAOI_C008
