Schlegel SSTALI_C005 SSTALI_C005 tlačítko volby s možností osvětlení, s LED elementem manuálně , otočný držák 1 ks Piece

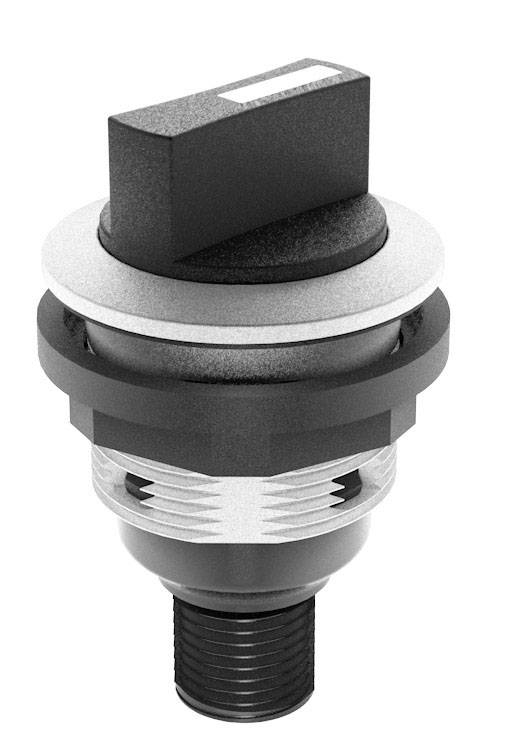

Černý, válcovitý elektrický prvek s vyčnívajícím obdélníkovým spínačem nahoře a šroubovatelným závitem dole.

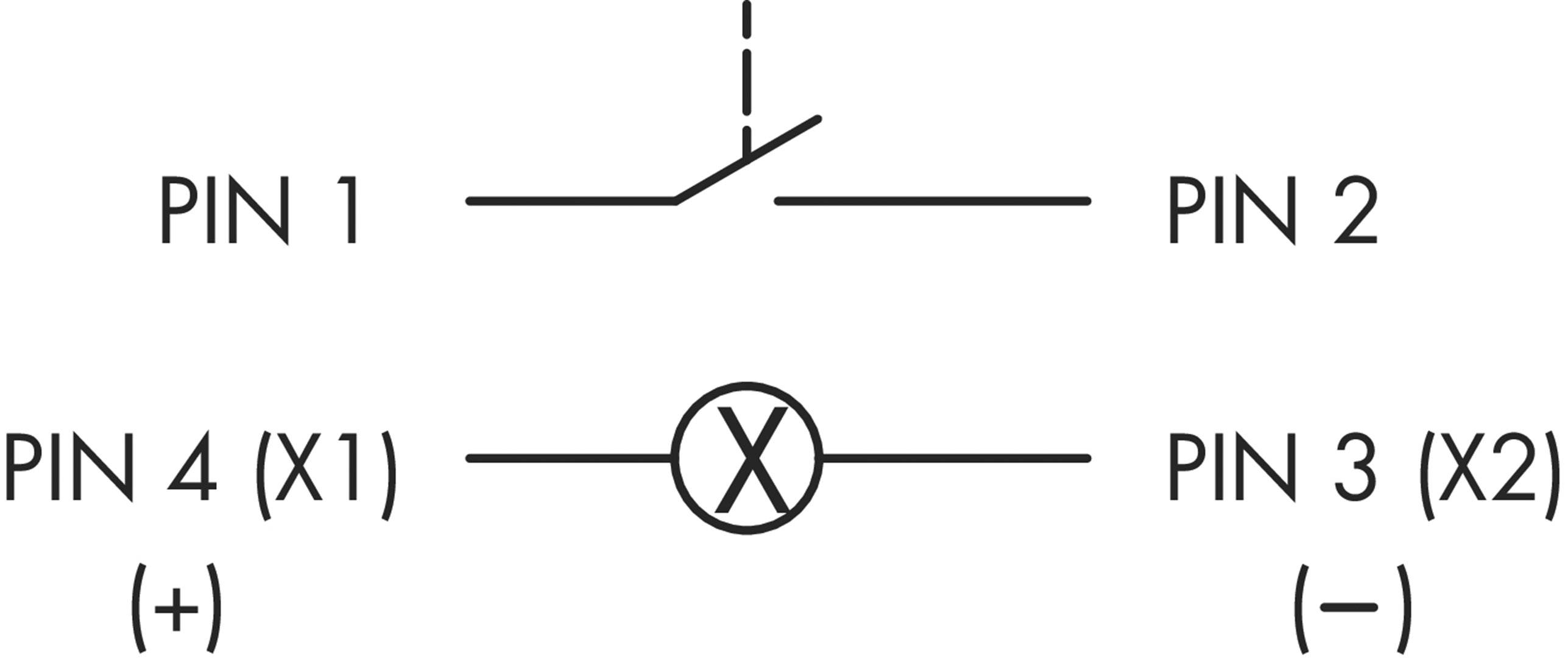

Schéma zapojení spínače se čtyřmi přípojnými body: 'Pin 1' propojen s 'Pin 2'; 'Pin 4 (X1)' pozitivní; 'Pin 3 (X2)' negativní.

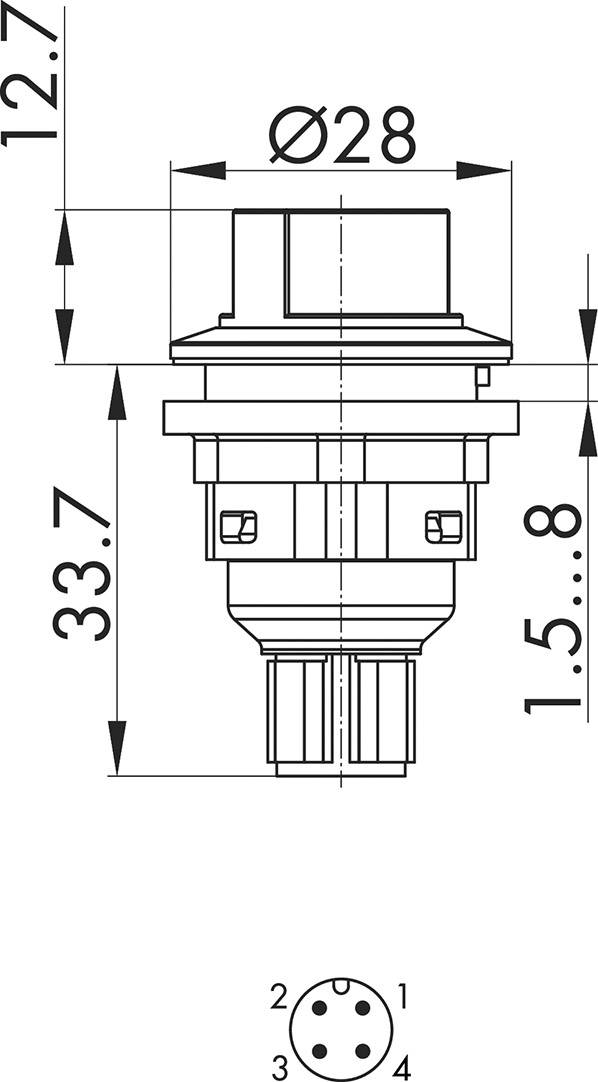

Technický výkres tlačítka s rozměry: průměr 28 mm, výška 33,7 mm. Schéma zapojení se čtyřmi vývody zobrazeno níže.

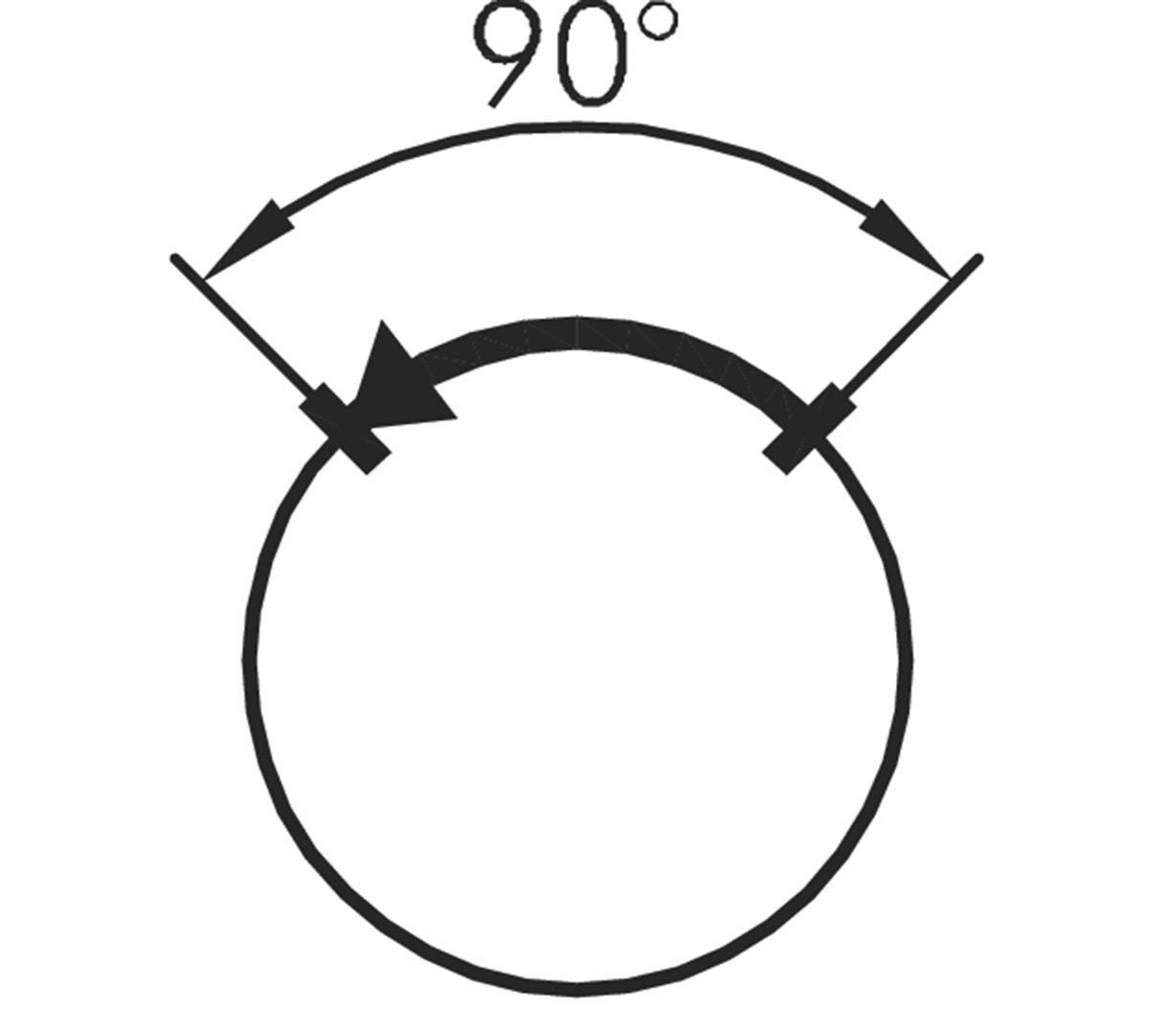

Kružnice s 90° obloukovým symbolem nad ní, který vyznačuje čtvrtkruh.

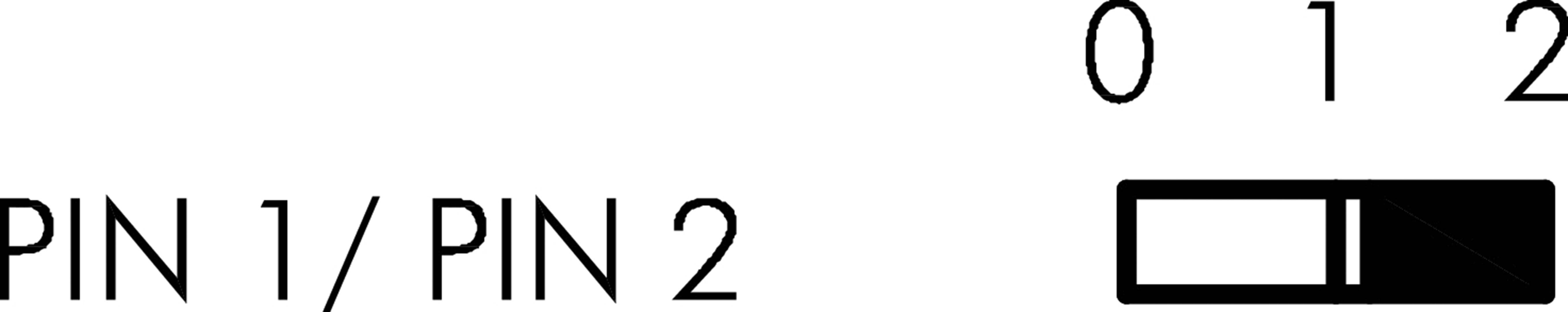

'PIN 1/PIN 2' ukazuje přepínač s polohami 0, 1, 2. Přepínač je nastaven do polohy 1.
1/5
Datasheety: (PDF)
EAN:
Označení výrobce:
Objednací číslo:
Brzy k dispozici
Prodej a doprava:
Conrad ElectronicObchodní podmínky
Množství (Ks)
Sleva
Cena balení (Bez DPH.)
1
-
1 111,57 Kč
3
3% = 108,36 Kč
1 075,45 Kč
5
5% = 252,90 Kč
1 060,99 Kč
10
5% = 601,30 Kč
1 051,44 Kč
25
6% = 1 775,75 Kč
1 040,54 Kč
Množstevní slevy se liší podle prodejce
Počet
Celková cena (1 111,57 Kč / kus)
1 111,57 Kč
Doručení zboží v rámci jiných zemí EU (0% DPH) Bez DPH.
Plus 99,17 Kč
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
Bez dodatečných nákladů na dopravu
Ověřený prodejce s technickou podporou
Nahlásit právní incident

Hlavní benefity

Tlačítko "schlegel SSTALI_C005 1 ks"

Dodatečné informace:

Technické parametry

  • Třída ochrany: II (s ochrannou izolací)
  • Osvětlení: ano
  • Popsatelná: ne
  • Přední rám: stříbrná
  • Provedení: kulaté
  • Objímka: žádné bílé 3 mm LED
Druh obalu

Piece

Kategorie produktu

tlačítko volby

Vlastnosti

s možností osvětlení

s LED elementem

Typ osvětlení

LED

Typ světelného zdroje

LED

Typ sepnutí

manuálně

otočný držák

Barvy světla

bílá

Připojení

zástrčka M12

Funkce

bez aretace

Typ kontaktu

1 spínací kontakt

Mechanická životnost

1 000 000

Elektrická životnost

1 000 000

Montážní Ø

22.3 mm

IP65

IP67

Min. teplota

-25 °C

Max. teplota

+70 °C

Spínací napětí

50 V DC/AC

Spínací proud (max.)

4 A

Délka

46.4 mm

Šířka

28 mm

V

28 mm

vhodný pro/na

Řada: SHORTRON® connect

Obsah

1 ks

Rozm.

(d x š x v) 46.4 x 28 x 28 mm

Splňuje RoHS

ano

Typ

SSTALI_C005

Ke stažení

List technických údajů

List technických údajů 2238625 Schlegel SSTALI_C005 SSTALI_C005 tlačítko volby s možností osvětlení, s LED elementem manuálně , otočný držák 1 ks Piece

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2238625 Schlegel SSTALI_C005 SSTALI_C005 tlačítko volby s možností osvětlení, s LED elementem manuálně , otočný držák 1 ks Piece
