Schlegel spínací kontaktní prvek s LED elementem 1 spínací kontakt bez aretace 1 ks | Conrad Electronic

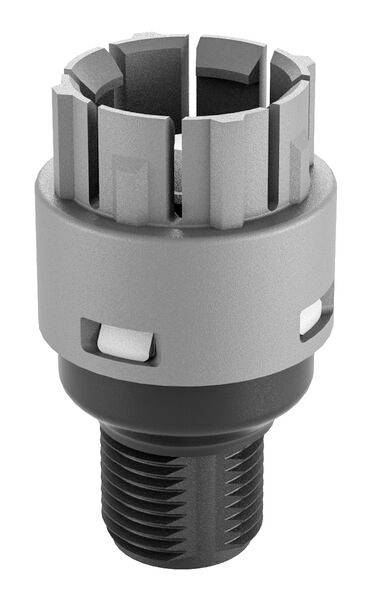

Stříbrná válcovitá kovová součástka se zubaným povrchem nahoře a závitem dole, pravděpodobně strojní díl.

Ilustrační obrázek

Stříbrná válcovitá kovová součástka se zubaným povrchem nahoře a závitem dole, pravděpodobně strojní díl.

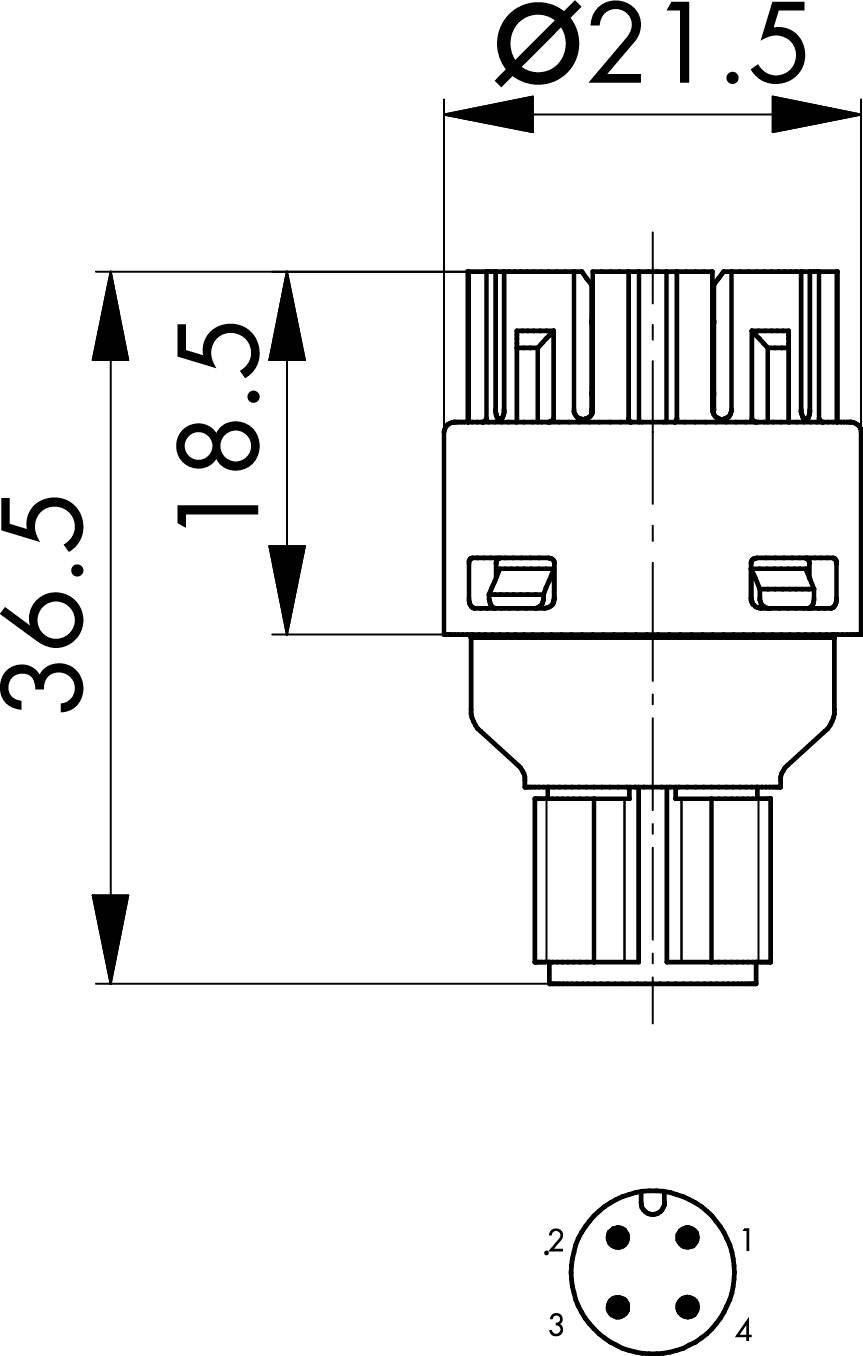

Technický výkres zástrčky s boční a čelní pohled. Rozměry: délka 36,5 mm, průměr 21,5 mm, výška 18,5 mm.

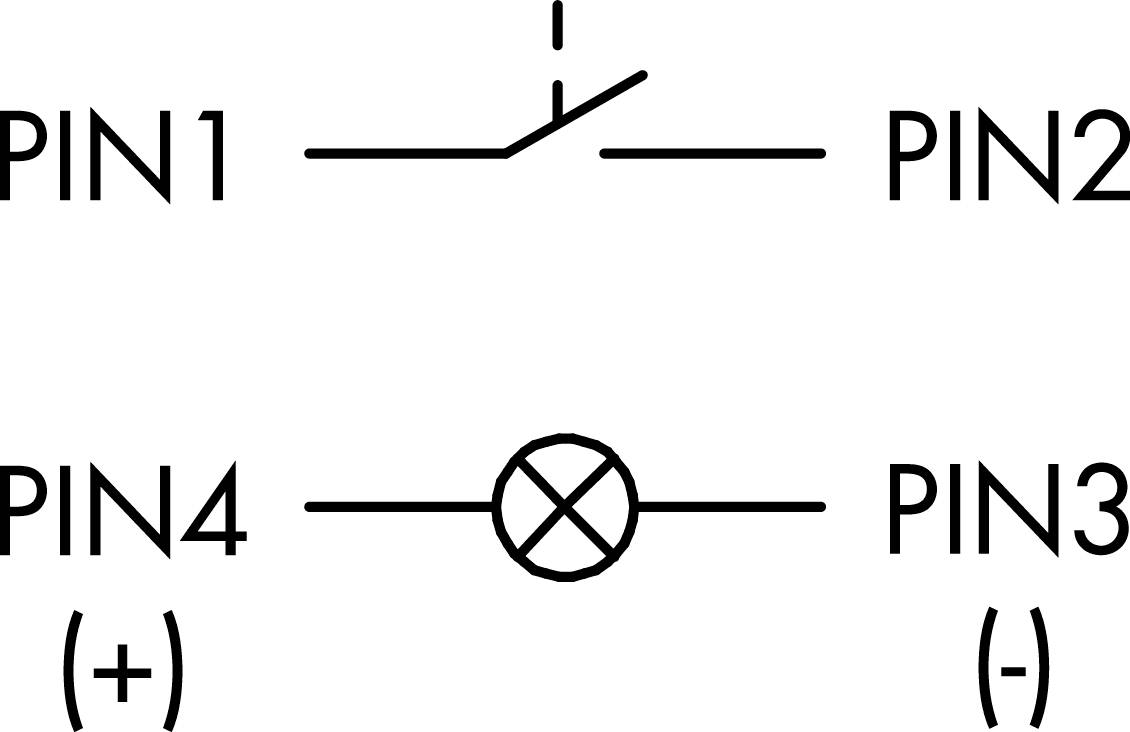

Schéma zapojení: Nahoře spínač mezi PIN1 a PIN2. Dole dioda mezi PIN4 (+) a PIN3 (-).'

1/3

Ilustrační obrázek

Schlegel

Datasheety: (PDF)

Deutsch (Deutschland)

Okamžité doručení: Po 12. 10.

8 Ks (Poslední kusy skladem)

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Ks

Celková cena (635,54 Kč / kus)

635,54 Kč

Bez DPH.

Už jen 8 Ks skladem!

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Okruh: Kontaktní zařízeníKonstrukční řada: Kontaktní snímač FRT connectOchrana: IP00Osvětlení: AnoMateriál kontaktu: AgNiNormy: IEC/EN 60947-5-1Typ kontaktu 1STyp připojení: pin M12-4, kódování aTřída ochrany II (ochranná izolace)Typ příslušenství: Kontaktní snímačPatice žárovky: Není integrována, 3 mm LEDSpínací funkce: Tlačítkový spínačZdvih: 2,3 mm

Kategorie produktu: spínací kontaktní prvek

Vlastnosti: s LED elementem

Připojení: zástrčka M12

Funkce: bez aretace

Typ kontaktu: 1 spínací kontakt

Materiál kontaktu: AgNi

Spínací poloha: vyp/(zap)

: IP00

Obsah: 1 ks

Typ: FRTLI_C005

Typ osvětlení: LED

Ke stažení

List technických údajů

Deutsch (Deutschland)

List technických údajů 2865196 Schlegel spínací kontaktní prvek s LED elementem 1 spínací kontakt bez aretace 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2865196 Schlegel spínací kontaktní prvek s LED elementem 1 spínací kontakt bez aretace 1 ks

Popis

Kontaktní snímač FRT connect pro připojení 1 s M12, 5-pólový, ADA

Tento text byl přeložen strojově.
