Schlegel spínací kontaktní prvek nastavitelný 2 rozpínací kontakty bez aretace 1 ks | Conrad Electronic

Šedý, válcový kovový díl se závitem s drážkami a několika zářezy na špičce, pravděpodobně technická součástka.

Ilustrační obrázek

Šedý, válcový kovový díl se závitem s drážkami a několika zářezy na špičce, pravděpodobně technická součástka.

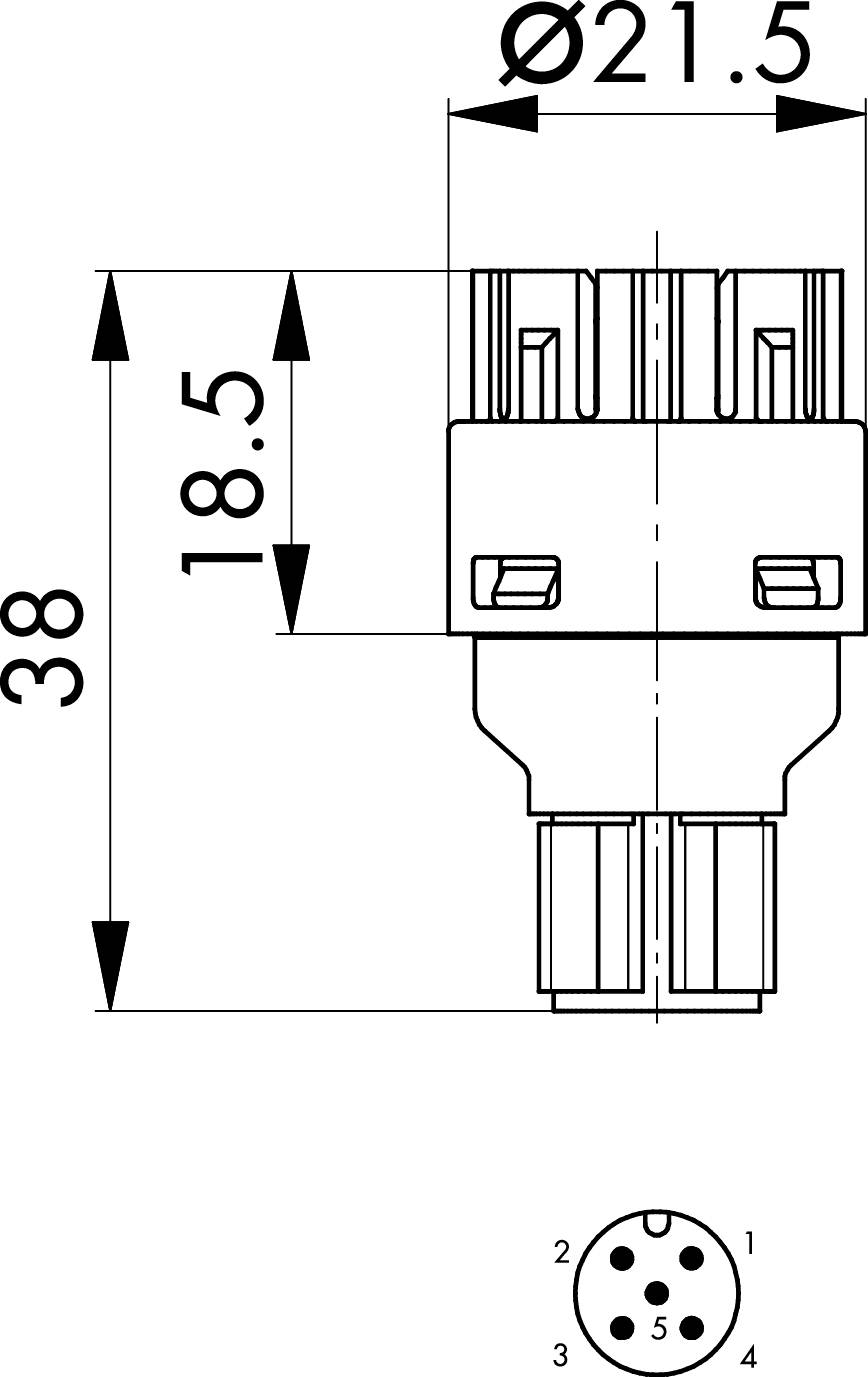

Elektronický konektor s technickými rozměry: výška 38 mm, šířka 21,5 mm. Dva kolíky na horní straně, pět kolíků dole v kruhovém uspořádání.

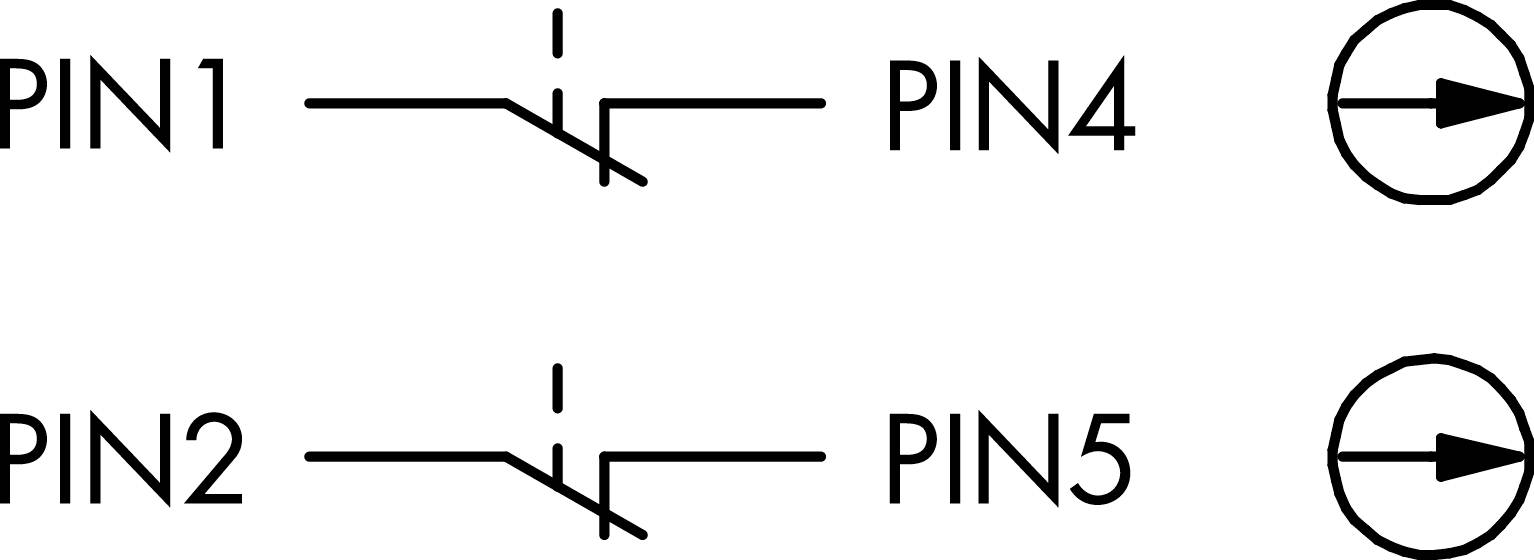

'Schéma zapojení spínacích symbolů s propojením PIN1 na PIN4 a PIN2 na PIN5, indikační světla na každém konci.'

Diagram zobrazuje symbol odporové sítě se dvěma diodami! 'PIN1/PIN4' a 'PIN2/PIN5' mají diodové propojení; 'PIN3 n.c.'

1/4

Ilustrační obrázek

Schlegel

Datasheety: (PDF)

Deutsch (Deutschland)

Okamžité doručení: Po 12. 10.

5 Ks (Poslední kusy skladem)

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Ks

Celková cena (533,06 Kč / kus)

533,06 Kč

Bez DPH.

Už jen 5 Ks skladem!

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Okruh: Kontaktní zařízeníKonstrukční řada: Kontaktní snímač FRT connectOchrana: IP00Osvětlení: neMateriál kontaktu: AgNiNormy: IEC/EN 60947-5-1Typ kontaktu: 2 NCTyp připojení: pól. M12-5, kódování a, AIDATřída ochrany II (ochranná izolace)Typ příslušenství: Kontaktní snímačSpínací funkce: Tlačítkový spínačZdvih: 2,3 mmNucené otevírání: Podle EN60947-5-1, přílohy K

Kategorie produktu: spínací kontaktní prvek

Vlastnosti: nastavitelný

Připojení: zástrčka M12

Funkce: bez aretace

Typ kontaktu: 2 rozpínací kontakty

Materiál kontaktu: AgNi

Spínací poloha: 2 rozpínací kontakty

: IP00

Obsah: 1 ks

Typ: FRTOO_C111

Typ osvětlení: žádné

Ke stažení

List technických údajů

Deutsch (Deutschland)

List technických údajů 2865209 Schlegel spínací kontaktní prvek nastavitelný 2 rozpínací kontakty bez aretace 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2865209 Schlegel spínací kontaktní prvek nastavitelný 2 rozpínací kontakty bez aretace 1 ks

Popis

Kontaktní snímač FRT connect, LED M12 konektor, 4-pólový

Tento text byl přeložen strojově.
