Schabus GX-HS, 400200 detektor plynu a CO 230 V, detekce methanu, butanu, propanu, ethanol, oxidu uhličitého (CO2), Chla

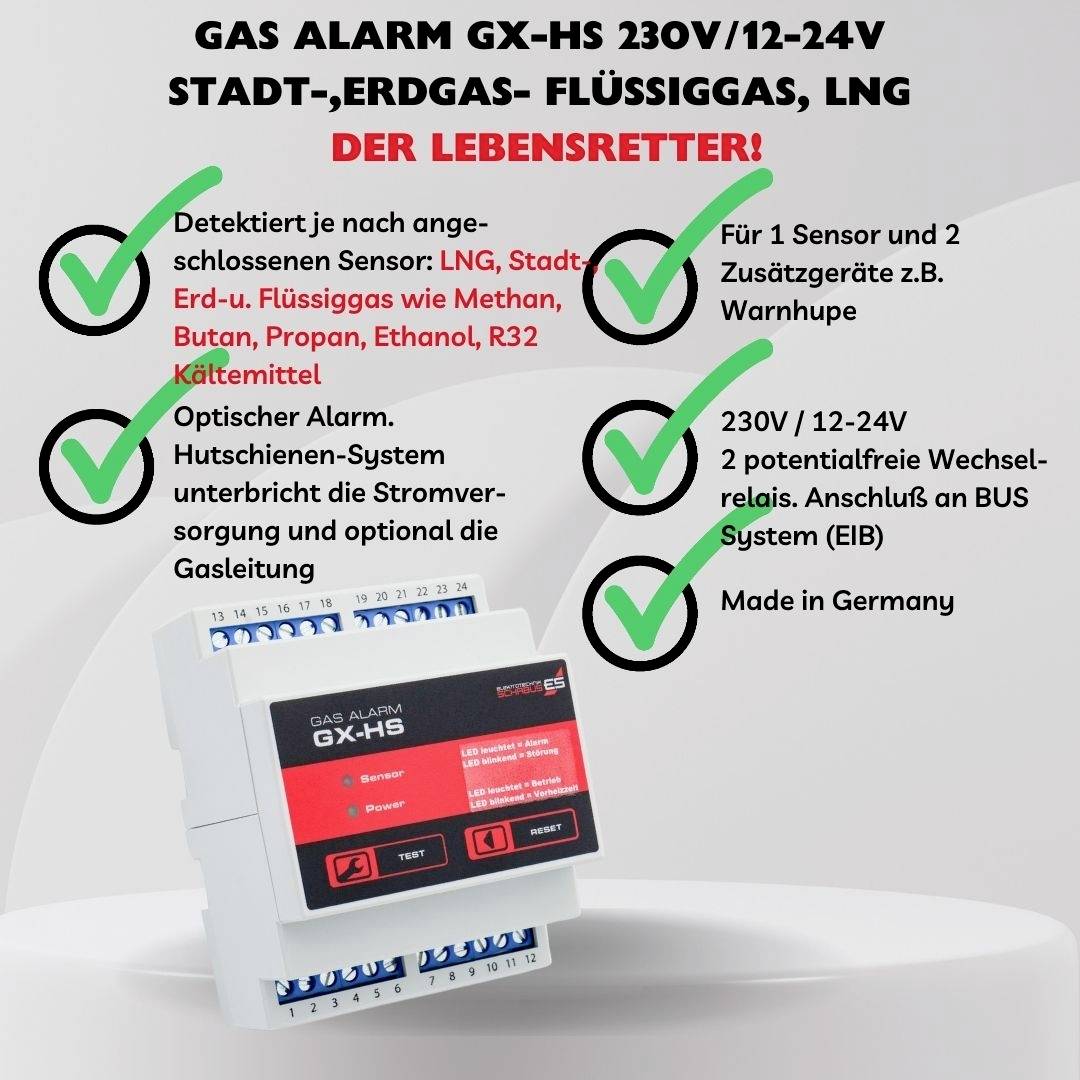

Plynový alarm GX-HS je detektor pro různé plyny a varuje již při koncentraci plynu, která je výrazně pod život ohrožující hodnotou. Tento monitorovací systém je proto z hlediska svého účelu velmi citlivý. Pro každý typ plynu musí být použito vhodné čidlo.(Informace o extruzi a minimální koncentraci naleznete v návodu k použití senzoru).Akustický a optický alarm se spustí na zařízení (volitelně lze k zařízení připojit externí bzučák/piezo snímač). Navíc se spíná bezpotenciálové relé, například pro spínání magnetického blokovacího ventilu (přívodní kabel) relé, takže na případný únik plynu z plynovodu nebo plynových sporáků nemůže uniknout žádný další plyn a pomocí druhého relé/rušivého relé lze ovládat spínací vstup v řídicí technice budov.Montážní návodVýstražné zařízení a senzor mohou být instalovány pouze v suchých místnostech a musí být správně umístěny v závislosti na typu hostů, aby byla zajištěna správná funkčnost výstražného zařízení.Montáž se provádí kvalifikovaným odborníkem.Vezměte prosím na vědomí pět bezpečnostních pravidel!Montáž na DIN lištuPlynový alarm GX-HS je v rozdělovacích a skříňových rozvaděčích zabudován na standardní DIN lištu 35 mm (montážní lišta).Montáž senzoruV závislosti na typu připojeného senzoru detekuje přístroj různé plyny např. Zemní plyn (metan/butan), oxid uhelnatý a kouř nebo oxid uhličitý. Pro každý typ senzoru je nutná předepsaná montážní výška, protože plyny mají různé vlastnosti a jsou distribuovány podle potřeby v místnosti.Při prodlužování kabelu dodržujte nezbytně návod k obsluze senzoru.Dostupné, kompatibilní senzory, stav k 12/2022:GX-se - pro městské, zemní a kapalné plyny, metan, butan, propan, ethanol - mezní hodnoty 10 - 20 % UEG - obj. Č. 300897GX-CFC - pro fluorované uhlovodíky, chladicí médium, např. R32, R404, R410 - mezní hodnoty 100 ppm až 3000 ppm - obj. Č. 200901GX-DS - pro oxid uhličitý, monitorování ovzduší v místnosti, připomínka k větrání - mezní hodnoty - 2500 ppm - obj. Č. 200884Aktivní výstražné zařízení se senzorem, provoz na GX-HS, pro zachování beznapěťových kontaktů:GX-CO2-25 - pro oxid uhličitý, monitorování ovzduší v místnosti, připomínka k větrání, piezo + LED + funkce testování - mezní hodnoty 2500 ppm - obj. Č. 200989GX-CO2-30 - pro oxid uhličitý, monitorování gastro a nápojových zařízení, suché ložisko, piezo + LED + funkce testu, IP54 - mezní hodnoty 1,5 % / 3 % obj. Obj. Č. 300315Na GX-HS lze v zásadě provozovat pouze jeden GX senzor.

Tento text byl přeložen strojově.
