Schabus bezdrátové ovládání FTX 100 / FDS 100 bílá

Komfortní balíček FTX 100 s FDS 100 umožňuje společný provoz odsávacího zařízení a ohniště závislého na vzduchu v místnosti. FTX 100 sleduje pomocí teplotního čidla teplotu kouřových plynů a automaticky rozpozná, zda je ohniště v provozu.

Je-li ohniště chladno, je systém odpadního vzduchu automaticky uvolněn bez ohledu na jeho polohu. Pokud teplota výfukových plynů překročí spínací práh 40 °C (± 5 °C), upřednostní se požární stanice: Výfukový systém se uvolní pouze při otevřeném okně. Hystereze činí cca 3 °C.

Bezdrátový okenní vysílač přitom sleduje pozici okna a bezdrátově ji předá bezdrátovému přijímači FDS 100. Díky tomu kombinuje komfortní balíček automatického sledování teploty a okenní kontakt s komfortním ovládáním odpadního vzduchu.

Testovaná regulace odpadního vzduchu FDS 100
Bezdrátové řízení odvodu vzduchu FDS 100 obsažené v komfortním balíčku má atest TÜV a obecné konstrukční schválení pro dohled (Ü) z-85.2-11. Schválení se vztahuje na řízení odsávání FDS 100, ne na celý komfortní balíček FTX 100 / FDS 100.

Zarovnáte svůj kominík před montáží do plachty tak, aby za sebou nestojí nic v cestě. Existují významné regionální rozdíly, na elektrotechniku Schabus nemá žádný vliv.

Jak funguje balíček pro komfortní opatření
Komfortní balíček FTX 100 automaticky sleduje dvě rozhodující podmínky: Teplotu ohniště a polohu okna. Tím je systém odvětrávání závislý na okenním kontaktu, pouze pokud je ohniště skutečně v provozu.

Identifikace provozu v peci
Teplotní čidlo FTX 100 se montuje na kouřovou trubku a nepřetržitě sleduje teplotu výfukových plynů. Pokud teplota překročí spínací práh 40 °C (± 5 °C), FTX 100 automaticky rozpozná, že se ohniště nachází v provozu.

Monitorování na okno
V případě teplého ohniště se poloha okna považuje za relevantní. Bezdrátový okenní vysílač FDS 100 rozpozná, zda je okno otevřené nebo zavřené, a bezdrátově předá stav přijímač FDS 100.

Vypuštění vzduchu v místnosti
Je-li ohniště v provozu, je odpadní vzduch uvolněn pouze při otevřeném okně. V zavřeném okně brání FDS 100 uvolnění systému odsávání.

Více pohodlí při chladném ohništi
Zvláštní výhodou komfortního balíčku je, že pokud trouba není v provozu: Pokud je teplota výfukových plynů nižší než spínací práh, je systém odpadního vzduchu uvolněn bez ohledu na polohu okna. Okno proto nemusí být pro normální provoz digestoře otevřeno.

Stručně řečeno:
Ohniště studený → odpadní vzduch
Ohniště teplé → odpadní vzduch pouze při otevřeném okně

Výhody s komfortním balíčkem FTX 100
Větší komfort - bez ztráty bezpečnosti

Sada FTX 100 kombinuje automatické rozpoznání provozu v peci s osvědčeným bezdrátovým monitorováním oken FDS 100. Okno musí být otevřené pouze tehdy, když je ohniště skutečně v provozu.

Automatické rozpoznání trouby
FTX 100 sleduje teplotu kouřových plynů přímo v kouřové trubici a sám detekuje, zda je v provozu.

Žádné zbytečné otevírání oken
V případě chladného ohniště se odpadní vzduch automaticky uvolní - bez ohledu na to, zda je okno otevřené nebo zavřené.

Bezpečný provoz při teplých ohnivzdorných prostorách
Pokud teplota výfukových plynů překročí spínací práh ve výši 40 °C (± 5 °C), bude ohniště nadřazeno. Výfukový systém se pak uvolní pouze při otevřeném okně.

Bezdrátové sledování oken
Okenní vysílač a přijímač komunikují prostřednictvím rádiového přenosu 868 MHz. Díky tomu není nutné kabelové spojení mezi oknem a výfukem.

Možnost naprogramování komfortního balíčku z výroby
Rádiové komponenty jsou již vzájemně sladěny a programovány.

Osvědčená regulace odpadního vzduchu FDS 100
Sada obsahuje bezdrátové řízení odvodu vzduchu FDS 100, které má atest TÜV a obecné konstrukční schválení z-85.2-11. Schválení se vztahuje na řízení odsávání FDS 100, ne na kompletní balíček FTX 100.

Mince se snadnou dečítají i pro ventilátory s vícenásobným ventilátorem
FDS 100 lze také použít k zajištění odpovídajících odvětrávacích systémů s ventilátory.

Otevření oken pouze tehdy, je-li to opravdu nutné:
Pokud je ohniště chladno, lze odpadní vzduch provozovat i při zavřeném okně. Teprve u teplého ohniště bude monitorování oken z hlediska bezpečnosti důležité.

Montáž a instalace

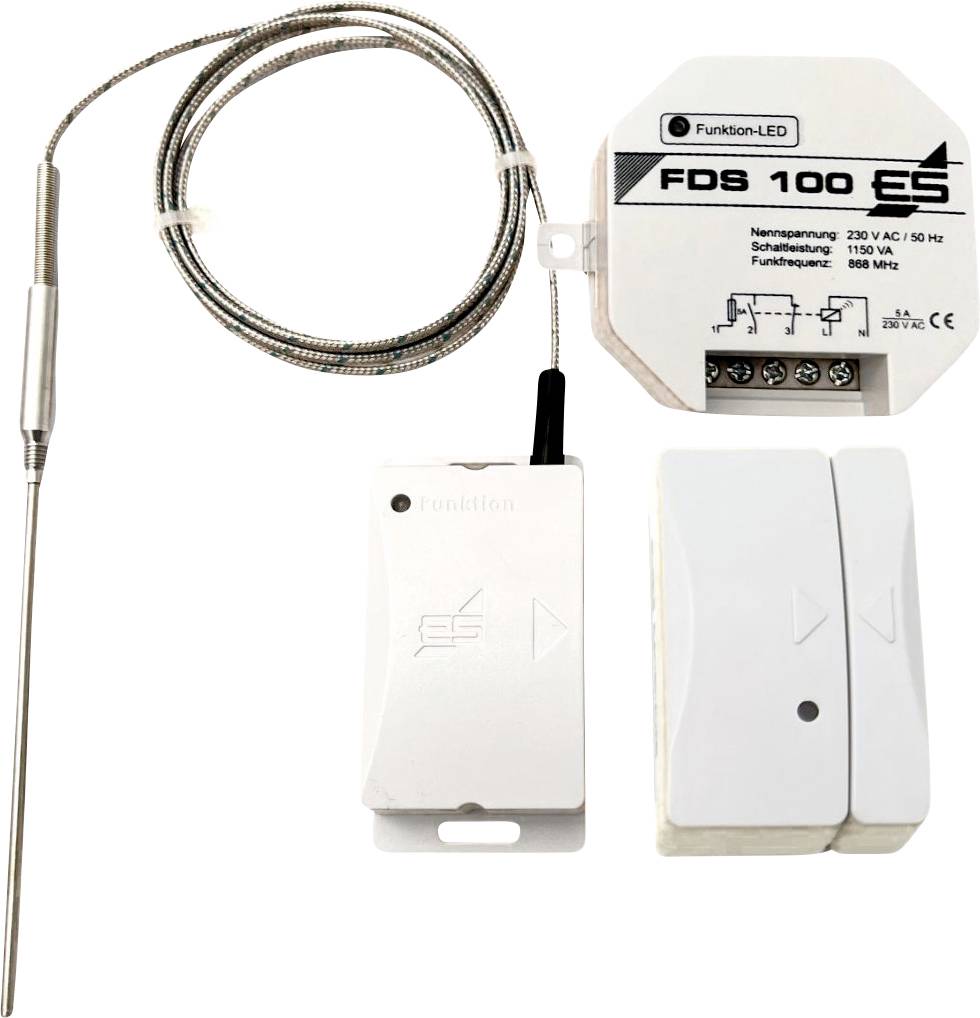

Balíček FTX 100 se skládá ze tří funkčních komponent: Teplotního čidla FTX 100 na kouřové trubce, bezdrátového okenního čidla na okně a bezdrátového přijímače FDS 100 na výfukové potrubí. Bezdrátový přenos mezi komponenty snižuje náklady na kabeláž v místnosti.

FTX 100 - teplotní čidlo na kouřové trubce
Teplotní čidlo FTX 100 se namontuje přímo na kouřovou trubici v ohništi. Za tímto účelem se do kouřové trubice všroubuje závit M5 a teplotní čidlo se pak opatrně našroubuje. Vysílač FTX 100 se připevní mimo přímý tepelný rozsah; maximální okolní teplota na vysílači nesmí překročit 50 °C.

Čidlo měří teplotu výfukových plynů a umožňuje automatické rozpoznání provozu v peci. Montážní video k tomu

FDS 100 - monitorování polohy okna
Bezdrátový okenní vysílač a příslušný magnet jsou namontovány na okno. Pomocí dodaných distančních desek lze vyrovnávat různé výšky mezi okenním křídlem a rámečkem.

Pokud jsou zavřená okna, vysílač a magnet mohou být od sebe vzdáleny maximálně 3 mm. Při otevření nebo vyklopení okna musí být dosaženo vzdálenosti nejméně 20 mm, aby byl spolehlivě rozpoznán stav okna.

Požadovaný skutečný okenní otvor pro dostatečný přívod vzduchu je nezávislý a musí být určen podle výkonu odsávání vzduchu a velikosti oken.

FDS 100 - přijímač na výfukové zařízení
Bezdrátový přijímač FDS 100 je elektricky začleněn do řízení odsávání a poskytuje odchozí systém v závislosti na přijímaných signálech nebo je blokuje.

Přijímač pracuje s 230 v~ a má beznapěťový reléový kontakt s maximálním spínacím výkonem 1150 W / 5 A. dosah signálu ve volném prostoru je až 20 m a je určen pro použití v místnosti.

Důležité upozornění: Přijímač nesmí být plně odstíněn kovem, protože to může nepříznivě ovlivnit rádiové spojení.

Instalace pomocí elektrotechnické instalace
Důležité pokyny pro montáž
Elektrické připojení a uvedení do provozu zařízení FDS 100 musí být provedeno pouze vyškoleným elektrickým odborníkem.
Dodržujte návod k obsluze, pro montáž, připojení, výpočet mezer a uvedení do provozu.

Provozní pokyny k zařízení
Bezdrátový teplotní vysílač FTX smí být provozován pouze jednou troubou.

Použití na více topeních současně není technicky přípustné, protože není možné zajistit bezpečný provoz.
