Schabus 200939 Miniaturní hladinový spínač | Conrad Electronic

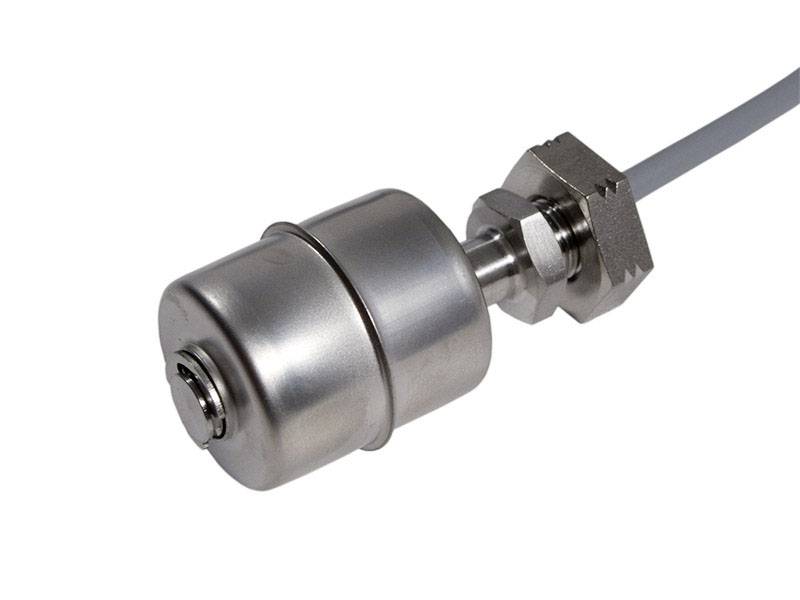

Válcový kovový senzor s kabelovým připojením. Často se používá pro měření hladiny v kapalinových nádržích.

Válcový kovový senzor s kabelovým připojením. Často se používá pro měření hladiny v kapalinových nádržích.

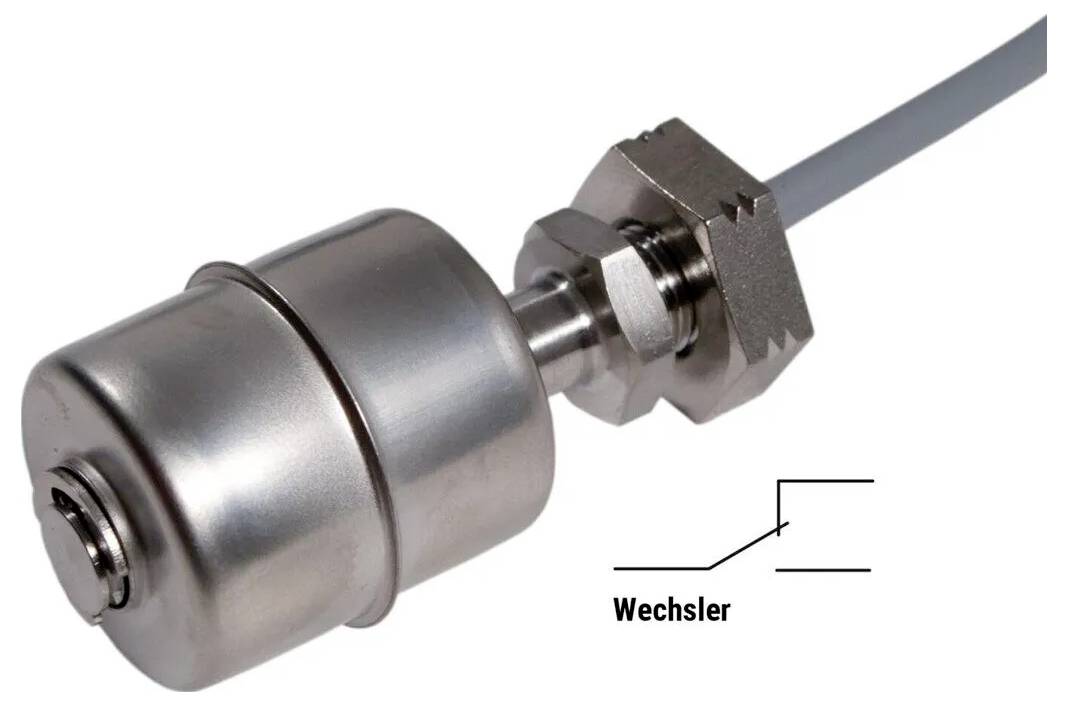

Snímač s kabelovým připojením a označením 'Přepínač' ukazuje funkci nebo možnost připojení. Vyroben převážně z kovu.

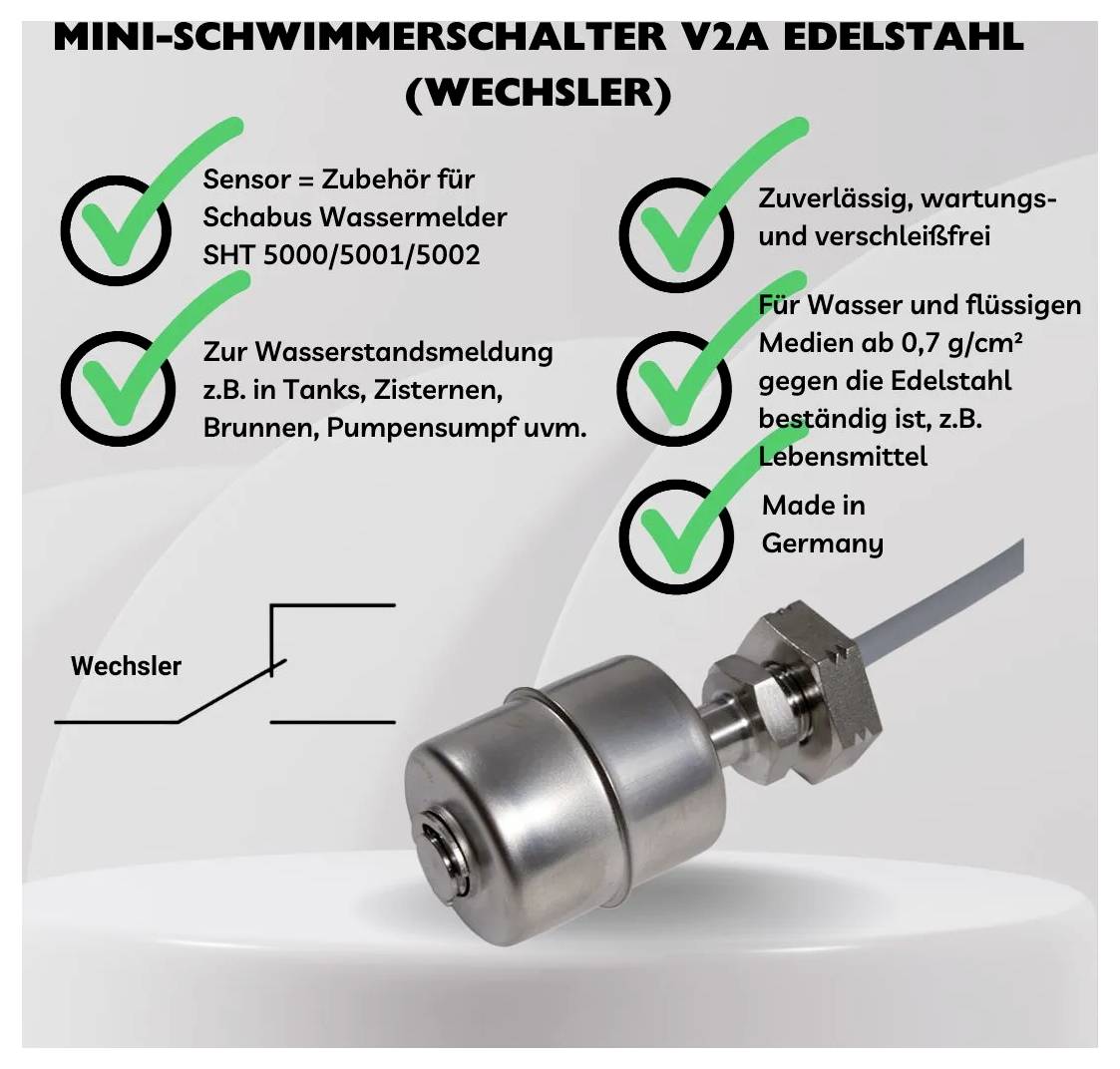

'MINI PLOVÁKOVÝ SPÍNAČ V2A NEREZ (PŘEPÍNAČ) Senzor pro hladiny vody. Robustní design, spolehlivý, odolný vůči chemikáliím, vyrobeno v Německu.'

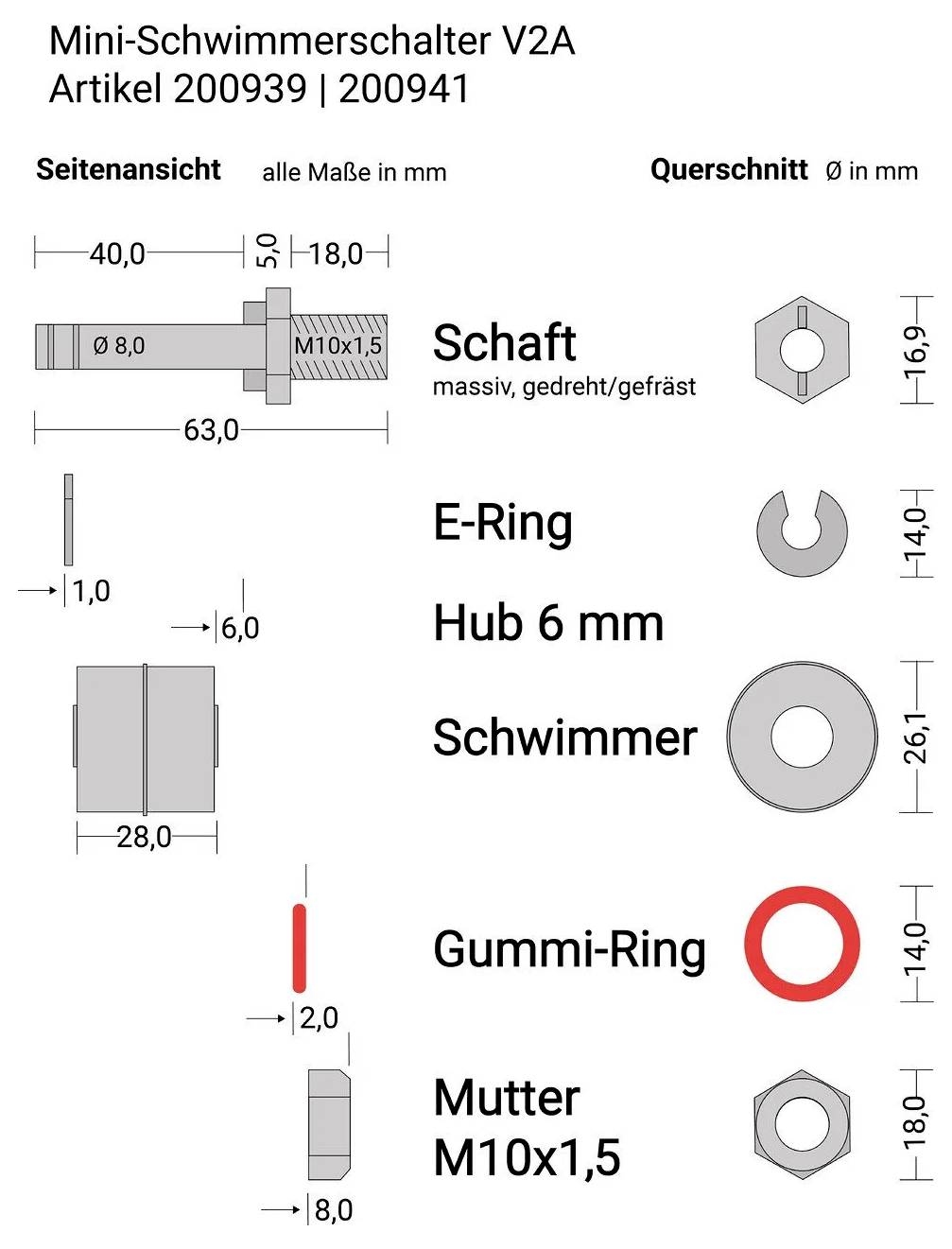

Diagram miniaturního plovákového spínače V2A s rozměry a komponenty: dřík, pojistný kroužek, zdvih 6 mm, plovák, gumový kroužek, matice M10x1,5. Rozměry v mm.

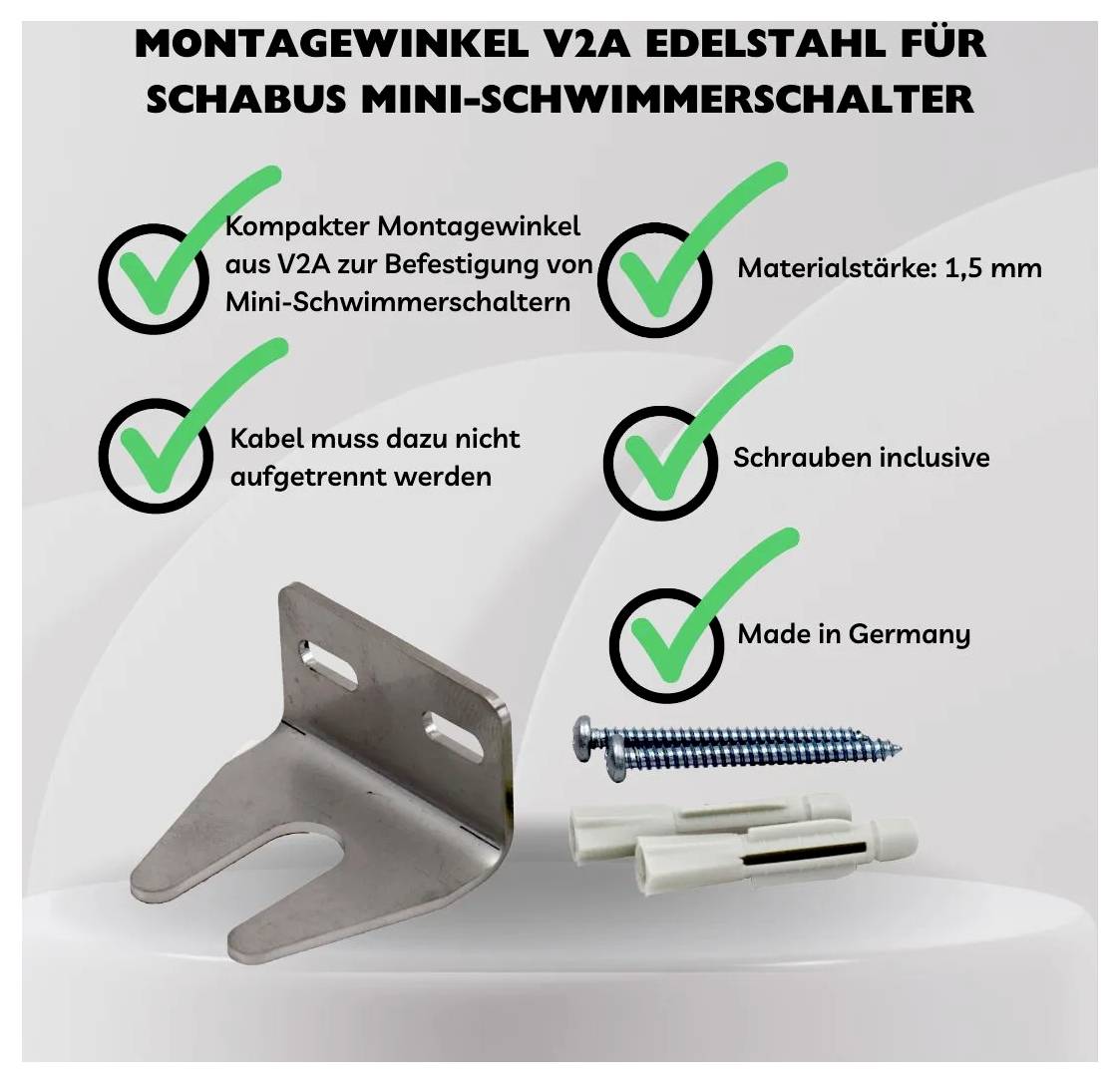

Kompaktní montážní úhel z nerezové oceli V2A pro miniaturní plovákový spínač. Včetně šroubů a hmoždinek, vyrobeno v Německu. Tloušťka materiálu: 1,5 mm.

1/5

Schabus

Datasheety: (PDF)

European union

Okamžité doručení: St 7. 10.

18 Ks

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Ks

Celková cena (1 404,13 Kč / kus)

1 404,13 Kč

Bez DPH.

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Elektr. Připojení: kabel 2,5 m
Mech. Připojení: zástrčka M10 závitem z nerezové oceli V2A
Kluzné trubka: Ø 8 mm z nerezové oceli V2A
Plovákový: Ø 28,5 mm z nerezové oceli V2A
Spínací funkce: rozpínač (NC) / spínací kontakt (NO)
Spínací napětí: 25 V/AC / 60 V DC
Spínací proud: 0,5 A
Spínací výkon: max. 10 W
Teplotní rozsah: 0 stupňů . . Max .. 95 °
Hustota v. Médium: min. 0,7 g/ml
Tlak: beztlakých nádržích
Montážní poloha: svisle / +/-30 °

Kategorie produktu: Miniaturní hladinový spínač

: IP68

Rozm.: (Ø x v) 28.5 mm x 60 mm

V: 60 mm

(Ø): 28.5 mm

UKCA: bezvýznamný

Ke stažení

List technických údajů

European union

List technických údajů 2239479 Schabus 200939 Miniaturní hladinový spínač

Návod k obsluze a bezpečnostní pokyny

Deutsch (Deutschland)

Návod k obsluze a bezpečnostní pokyny 2239479 Schabus 200939 Miniaturní hladinový spínač

Popis

Plovákový spínač z V2A oceli je spolehlivě, údržbu a opotřebení a lze ji snadno namontovat. Spínací kontakt zavře od cca 4 cm úroveň vysoká a aktivuje vstup snímače pro detekci vody. Přepínací kontakt - otočení plovákový těla. Pro všechny kapaliny s hustota min. 0,7 g/ml, např. voda, olej, motorovou, rostlinné oleje, Schmierole, apod.
