Rohde WR-20.250.04 trubková rukojeť černá (d x š x v) 310 x 20 x 50 mm 1 ks

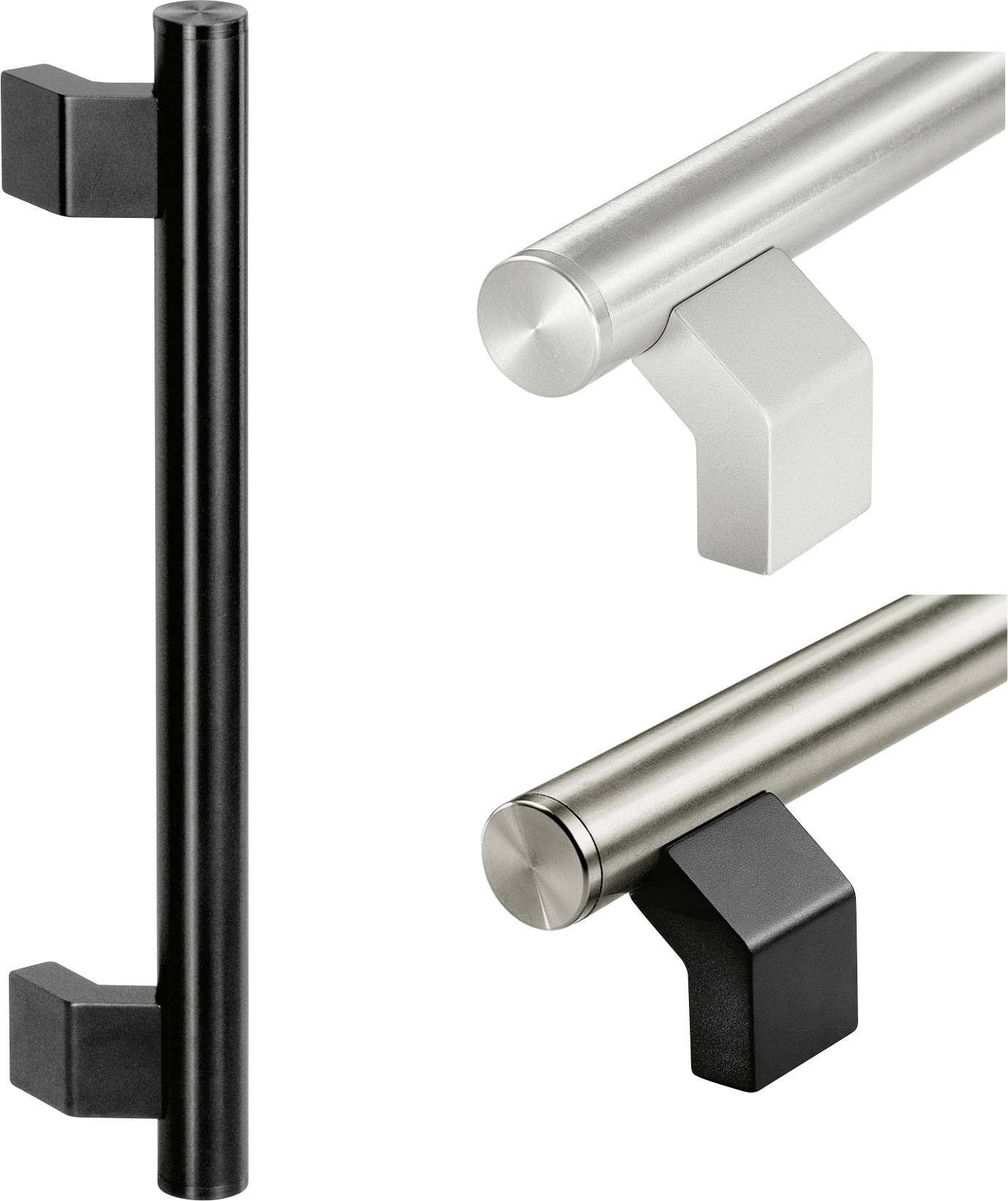

Tři kliky dveří v různých barvách a materiálech: černá, stříbrná a matně šedá. Moderní designové provedení s pravoúhlými základnami.

Ilustrační obrázek

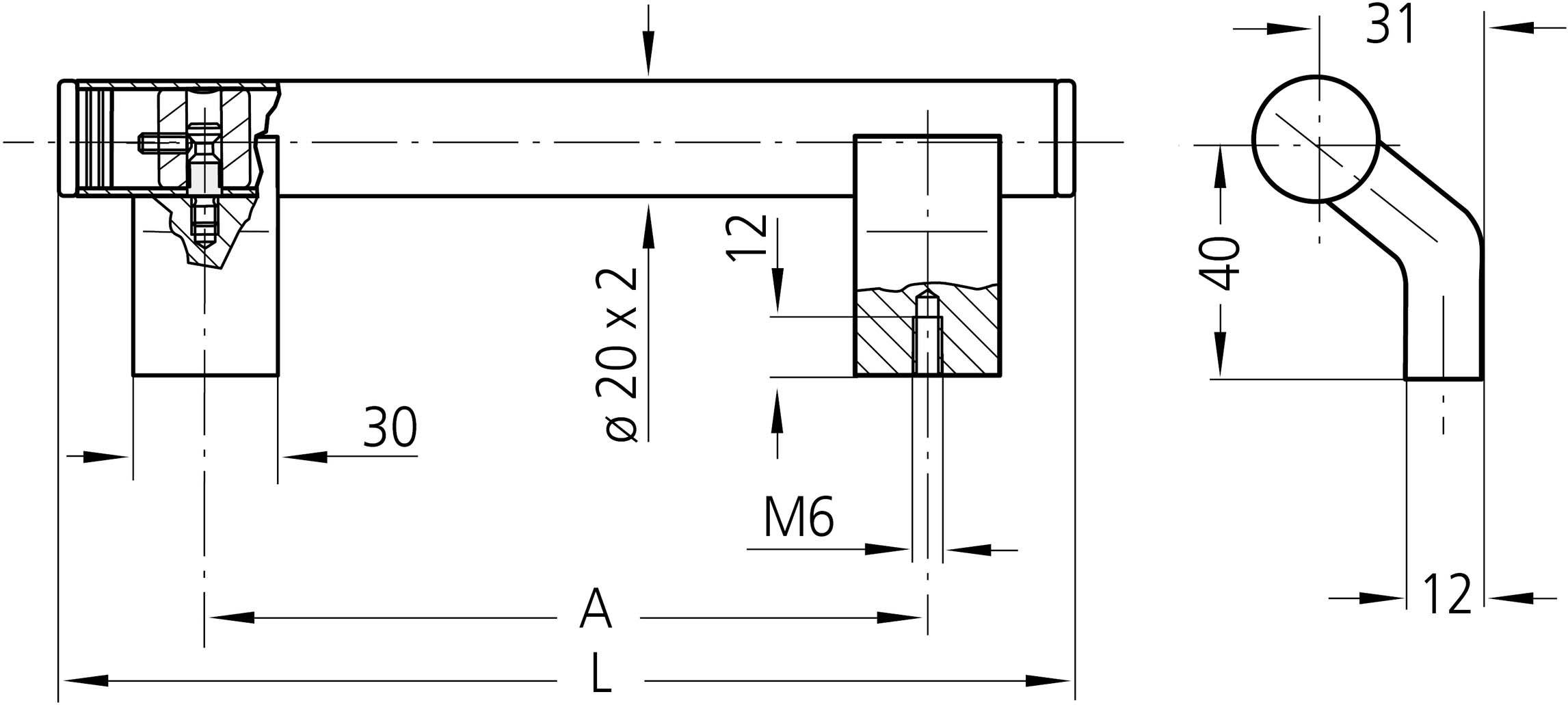

Technický výkres L-tvarované kovové součásti s kótami. Zobrazuje příčný řez, otvor se závitem M6 a rozměry 30, 12, 31, 40.

1/2

Ilustrační obrázek

Kategorie produktu

trubková rukojeť

Materiál

hliník

Rozm.

(d x š x v) 310 x 20 x 50 mm

Šířka

20 mm

50 mm

Datasheety: (PDF)

Brzy k dispozici

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (2 238,84 Kč / kus)

2 238,84 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Hlavní benefity

Rohde úhlový držák, držák na trubku, spojovací trubice a koncovky, a.alum./černá elox

Obsah: 1 ks.

Technické parametry

Varianta provádění: A
Povrchová úprava: Eloxovaná
Materiál (materiál): AlMgSi 0.5
Barva výrobce: Černé rameno a sada na kobylka
Metoda upevnění: Vnitřní závit
Výrobní název: WR-20
Typ rukojeti (série): WR
Průměr otvoru: M6

Rozm.: (d x š x v) 310 x 20 x 50 mm

Kategorie produktu: trubková rukojeť

Materiál: hliník

Šířka: 20 mm

V: 50 mm

Délka: 310 mm

Rozestup děr: 250 mm

Barva: černá

Obsah: 1 ks

Ø otvoru: 6 mm

Max. nosnost: 1000 N

Typ: WR-20.250.04

Ke stažení

List technických údajů

List technických údajů 2344624 Rohde WR-20.250.04 trubková rukojeť černá (d x š x v) 310 x 20 x 50 mm 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2344624 Rohde WR-20.250.04 trubková rukojeť černá (d x š x v) 310 x 20 x 50 mm 1 ks

Popis

Série rukojeti WR
Úhlové rukojeti v různých úhlech
Kombinace materiálů.

Materiál a povrch:
Provedení a:
Držák na trubku, spojovací trubku a
Koncovky z extrudovaného kontaktu -
Hliníkový AIMgSi 0,5.
Upevňovací objímky z eloxovaného hliníku
Hliník, upínací šrouby
A čepy z nerezové oceli.
Matně eloxovaný držák na trubku,
Spojovací trubky s jemným broušením
a eloxovaná.
Rukojeť je v přírodních barvách
a černá.
Provedení B:
Držák na trubku z lisovaného titanu
Hliník AlMgsi 0,5; matně lesklý
eloxovaná černá.
Spojovací trubice a kapesní pero
Z nerezové oceli, vnitřní upevnění
součásti jako provedení A.
