Rohde WP-12.G100.14 rukojeť černá 2 ks | Conrad Electronic

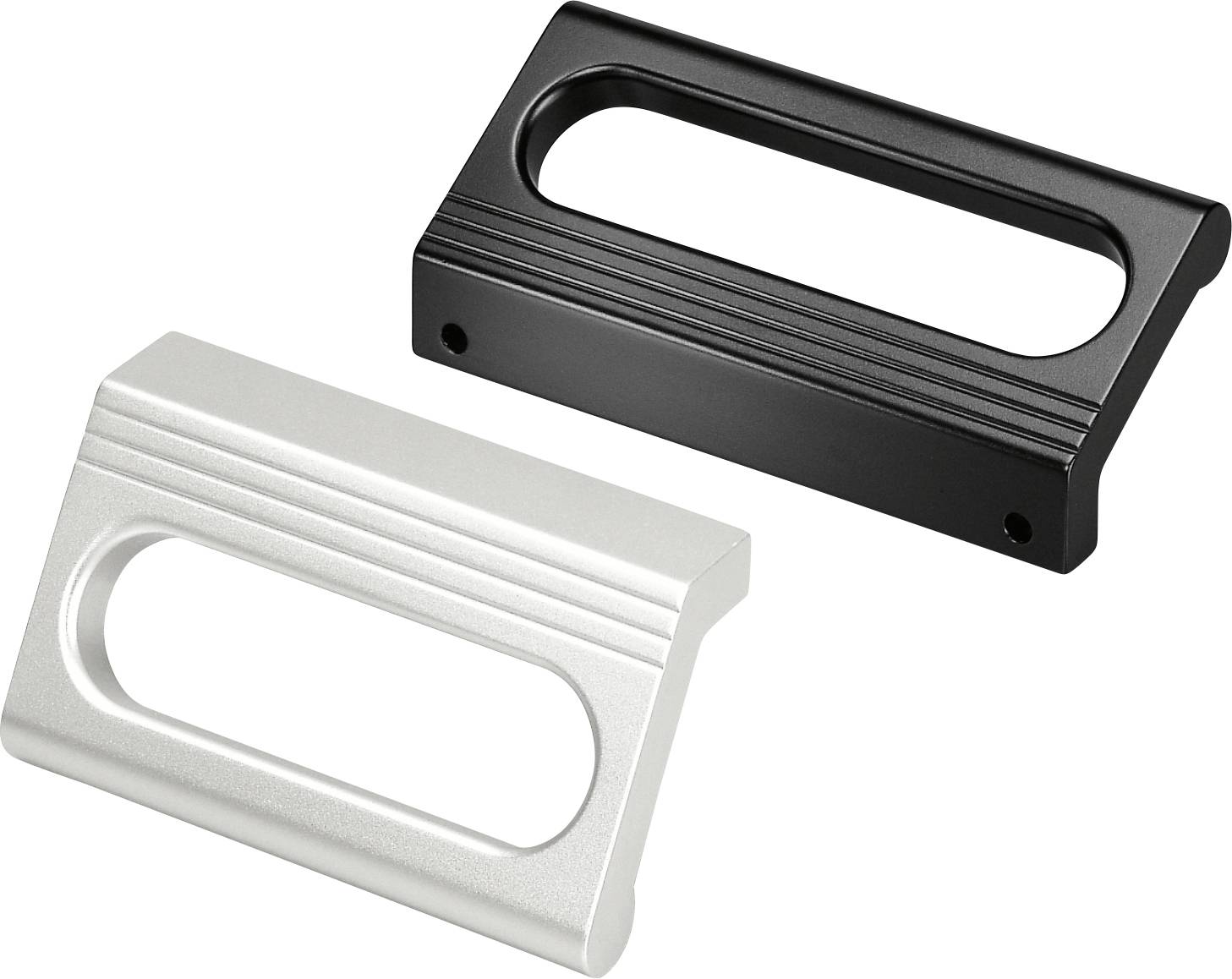

Dvě lichoběžníkové úchytky, jedna černá a jedna stříbrná, vyrobené z kovu s oválným otvorem uprostřed a vroubkovaným povrchem.

Ilustrační obrázek

Dvě lichoběžníkové úchytky, jedna černá a jedna stříbrná, vyrobené z kovu s oválným otvorem uprostřed a vroubkovaným povrchem.

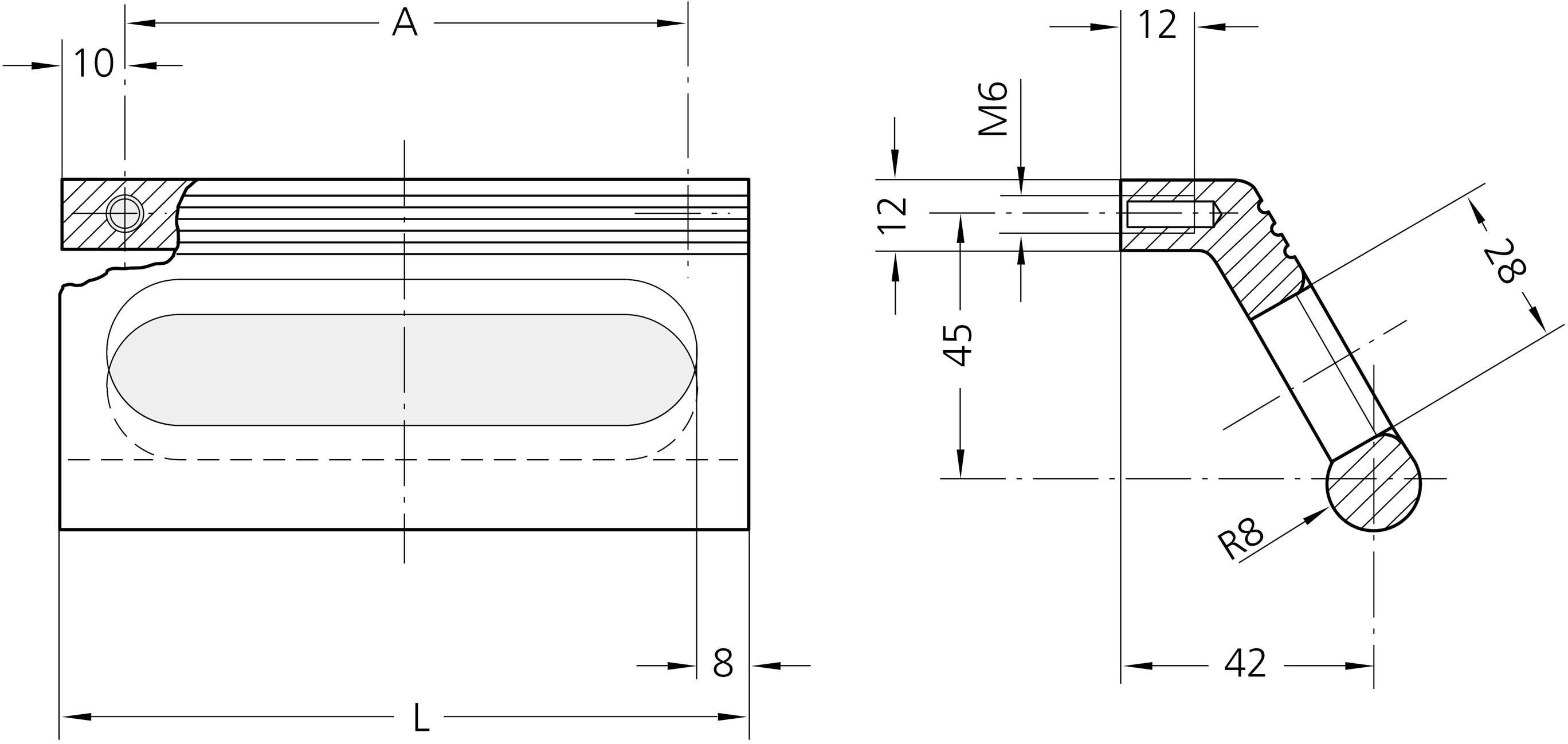

Technický výkres strojní součásti s rozměry: délka (L), šířka (A), závit M6, poloměr R8, relevantní kótovací čáry a úhly.

1/2

Ilustrační obrázek

Kategorie produktu

rukojeť

Materiál

hliník

Délka

120 mm

Rozestup děr

100 mm

Barva

černá

Datasheety: (PDF)

European union

Rohde

Brzy k dispozici

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet (velikost balení 2 ks)

Ks

Celková cena (2 090,08 Kč / kus)

2 090,08 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Hlavní benefity

Rohde úhlový profil WP řady ALUProf, černě eloxovaný

Sada 2 ks

Technické parametry

Varianta provedení: G
Povrchová úprava: Eloxovaná
Materiál (materiál): AlMgSi 0.5
Barva výrobce: Černá
Metoda upevnění: Vnitřní závit
Výrobní název: WP-12
Typ rukojeti (série): Rukojeť s úhlovým profilem WP
Průměr otvoru: M6

Kategorie produktu: rukojeť

Materiál: hliník

Délka: 120 mm

Rozestup děr: 100 mm

Barva: černá

Obsah: 2 ks

Ø otvoru: 6 mm

Max. nosnost: 500 N

Typ: WP-12.G100.14

Ke stažení

List technických údajů

European union

List technických údajů 2344617 Rohde WP-12.G100.14 rukojeť černá 2 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2344617 Rohde WP-12.G100.14 rukojeť černá 2 ks

Popis

Úhlový profil rukojeti WP
Materiál a povrch:
Hliníkový profil AlMgsi 0,5;
matně eloxovaný
2 barevné provedení.
titanové barvy, práškované.
Provedení G:
S vnitřním závitem M6.
Provedení B:
S průchodovým otvorem pro M5
Zápustné šrouby s boční
Montáž.

Tento text byl přeložen strojově.
